FZ 50004-1991
标准分类号
关联标准
出版信息
相关单位信息
标准简介
FZ 50004-1991.
1主题内容 与适用范围
FZ 50004规定了謅纶短纤维干热收缩率的试验方法。
FZ 50004适用于涤纶短纤维干热收缩率的测定。
2引用标准
GB 3291纺织名词术语(纺 织材料、纺织产品通用部分)
GB 6529纺织品 的调湿和试验用标准大气
GB 8170数值修约规则
GB/T 14334合 成短纤维取样方法
3术语
干热收缩率:滌纶短纤维经干热空气处理前后长度的差数对处理前纤维长度之比的百分率。
4原理
用热收缩测定仪,在规定条件下测定单根纤维干热空气处理前后的长度变化，计算其干热收缩率。
5仪器和工具
a. 单纤维热收缩测定仪,要求长度测量须精确至0. 01 mm;
b. 样簡;
c. 慑子和弯头镊;
d.张力夹和弹簧夹;
e. 黑绒板;
f. 烘箱:附有恒温控制装置,允许误差+1C.
6纤维调湿和试验 用标准大气.
纤维调湿和试验用标准大气按GB6529规定执行。预调湿用标准大气,温度不超过50C.相对湿度10% ~25% ;调湿和试验用标准大气:温度20士2C ,相对湿度63% ~67%. .
7试样及其制备
7.1按GB/T14334规定,取出试验室试验样品。
7.2从试验室试验样品中随机取出约5g纤维.按第6章规定进行预调湿和调湿，使试样达到吸湿平衡。试样回潮率在公定回潮率以下可不必进行预调湿。
1主题内容 与适用范围
FZ 50004规定了謅纶短纤维干热收缩率的试验方法。
FZ 50004适用于涤纶短纤维干热收缩率的测定。
2引用标准
GB 3291纺织名词术语(纺 织材料、纺织产品通用部分)
GB 6529纺织品 的调湿和试验用标准大气
GB 8170数值修约规则
GB/T 14334合 成短纤维取样方法
3术语
干热收缩率:滌纶短纤维经干热空气处理前后长度的差数对处理前纤维长度之比的百分率。
4原理
用热收缩测定仪,在规定条件下测定单根纤维干热空气处理前后的长度变化，计算其干热收缩率。
5仪器和工具
a. 单纤维热收缩测定仪,要求长度测量须精确至0. 01 mm;
b. 样簡;
c. 慑子和弯头镊;
d.张力夹和弹簧夹;
e. 黑绒板;
f. 烘箱:附有恒温控制装置,允许误差+1C.
6纤维调湿和试验 用标准大气.
纤维调湿和试验用标准大气按GB6529规定执行。预调湿用标准大气,温度不超过50C.相对湿度10% ~25% ;调湿和试验用标准大气:温度20士2C ,相对湿度63% ~67%. .
7试样及其制备
7.1按GB/T14334规定,取出试验室试验样品。
7.2从试验室试验样品中随机取出约5g纤维.按第6章规定进行预调湿和调湿，使试样达到吸湿平衡。试样回潮率在公定回潮率以下可不必进行预调湿。
标准图片预览
标准内容

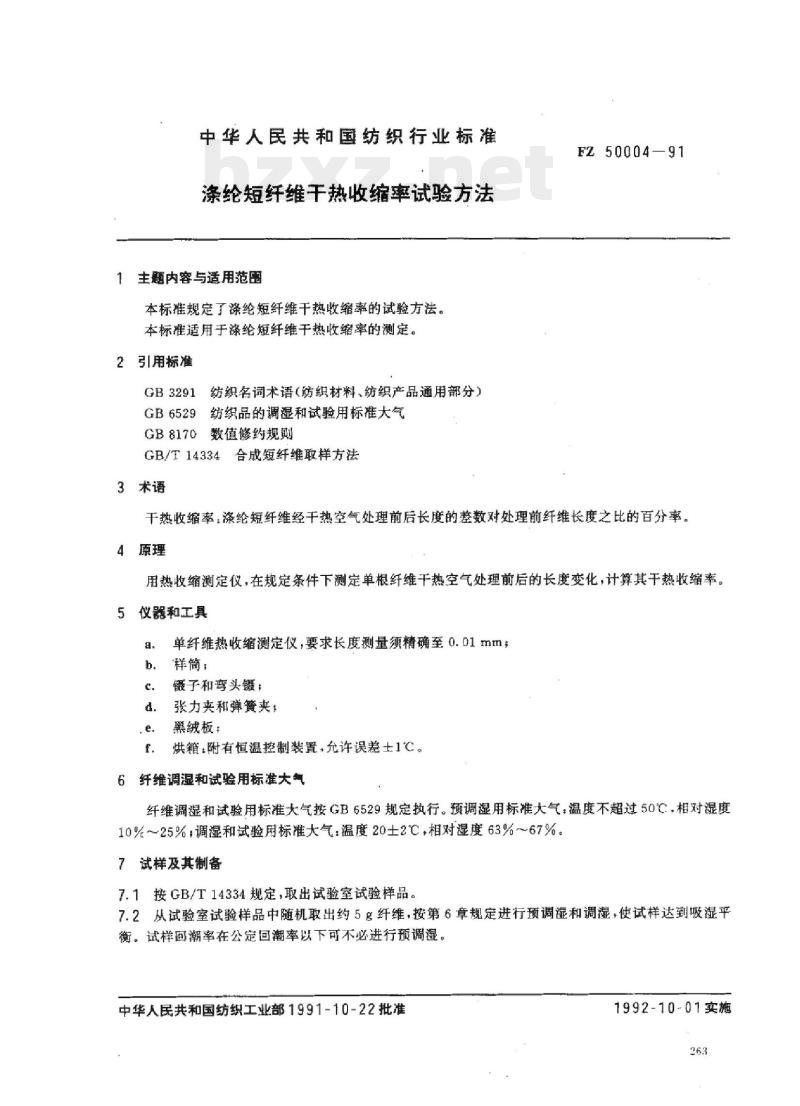

中华人民共和国纺织行业标准
涤纶短纤维干热收缩率试验方法1主题内容与适用范围
本标准规定了涤纶短纤维干热收缩率的试验方法。本标准适用于涤纶短纤维干热收缩率的测定。2引用标准
GB3291纺织名词术语（纺织材料、纺织产品通用部分）GB6529纺织品的调湿和试验用标准大气GB8170数值修约规则
GB/T14334合成短纤维取样方法
3术语
FZ50004-91
干热收缩率：涤纶短纤维经干热空气处理前后长度的差数对处理前纤维长度之比的百分率。4原理
用热收缩测定仪，在规定条件下测定单根纤维干热空气处理前后的长度变化，计算其干热收缩率。5仪器和工具
单纤维热收缩测定仪，要求长度测量须精确至0.01mmb.
样简；
镊子和弯头镊：
张力夹和弹簧夹：
黑绒板：
烘箱：附有恒温控制装置，允许误差土1℃。6纤维调湿和试验用标准大气
纤维调湿和试验用标准大气按GB6529规定执行。预调湿用标准大气：温度不超过50℃，相对湿度10%～25%，调湿和试验用标准大气：温度20士2℃，相对湿度63%～67%。7试样及其制备
7.1按GB/T14334规定，取出试验室试验样品，7.2从试验室试验样品中随机取出约5g纤维，按第6章规定进行预调湿和调，使试样达到吸湿平衡。试样回潮率在公定回潮率以下可不必进行预调湿。中华人民共和国纺织工业部1991-10-22批准1992-10-01实施

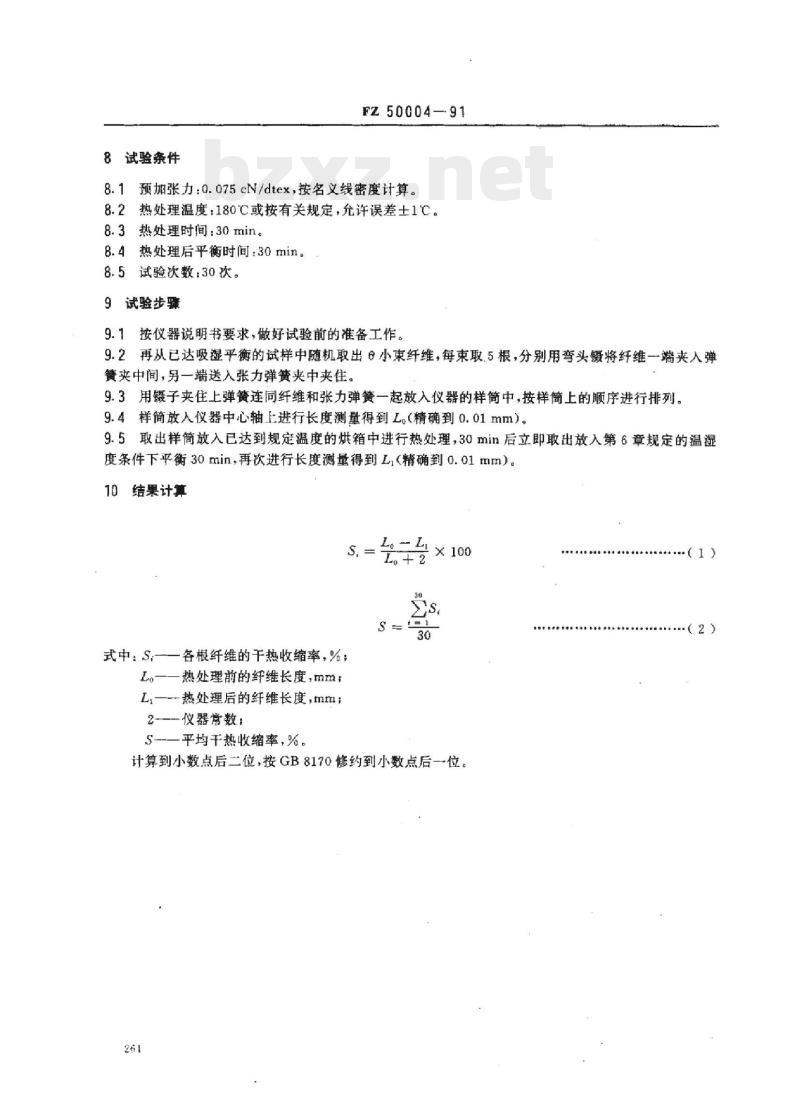

8试验条件
FZ50004-91
8.1预加张力：0.075cN/dtex，按名义线密度计算。8.2热处理温度：180℃或按有关规定，充许误差士1℃。8.3热处理时间：30min。
8.4热处理后平衡时间：30min。8.5试验次数：30次。
9试验步骤
9.1按仪器说明书要求，做好试验前的准备工作。9.2再从已达吸湿平衡的试样中随机取出6小束纤维，每束取.5根，分别用弯头镊将纤维一端夹入弹黄夹中间，另一端送入张力弹簧夹中夹住。9.3用子夹住上弹簧连同纤维和张力弹簧一起放入仪器的样简中，按样筒上的顺序进行排列。9.4样简放入仪器中心轴上进行长度测量得到L。（精确到0.01mm）。9.5取出样筒放入已达到规定温度的烘箱中进行热处理，30min后立即取出放入第6章规定的温湿度条件下平衡30min，再次进行长度测量得到L（精确到0.01mm）。10结果计算
式中：S.一一各根纤维的干热收缩率，%；Lo—一热处理前的纤维长度，mm;L,一热处理后的纤维长度，mm；2-仪器常数；
S-一平均干热收缩率，%。
计算到小数点后二位，按GB8170修约到小数点后一位。261
（2）)

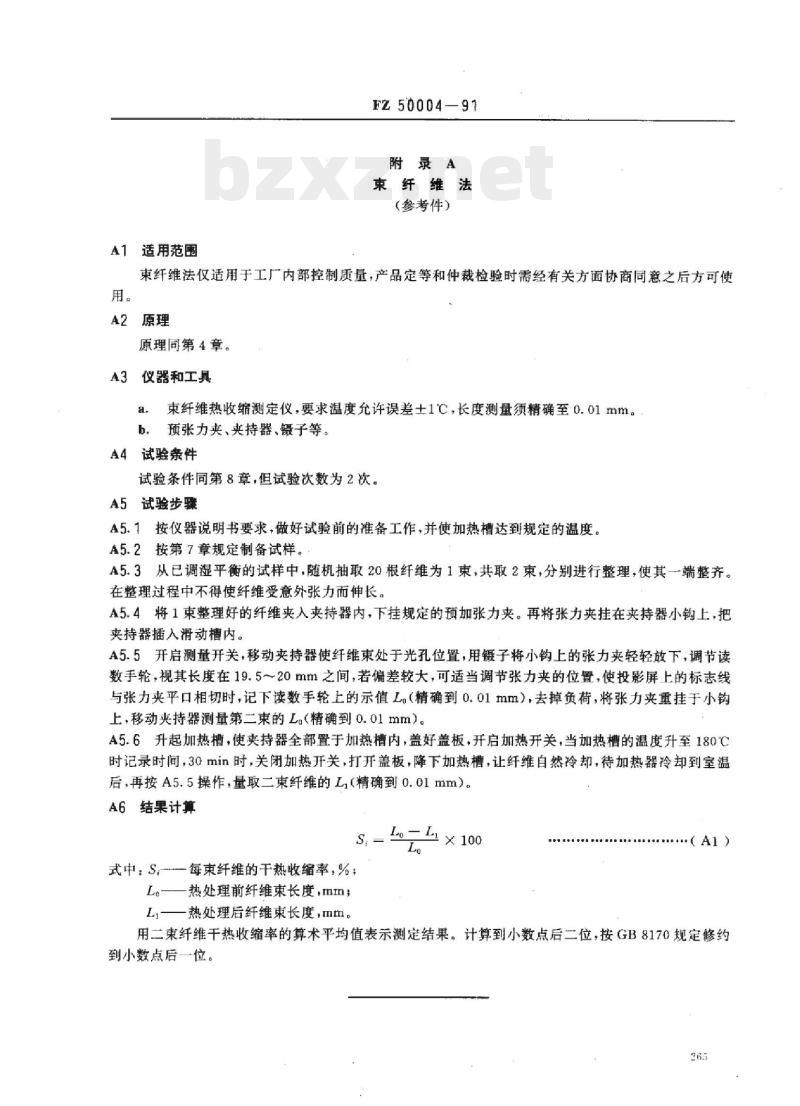

A1适用范围
FZ50004—91
附录A
束纤维法
（参考件）
束纤维法仅适用于工厂内部控制质量，产品定等和仲裁检验时需经有关方面协商同意之后方可使用。
A2原理
原理同第4章。
A3仪器和工具
a.束纤维热收缩测定仪，要求温度允许误差土1℃，长度测量须精确至0.01mm。b，预张力夹、夹持器、锻子等。A4试验条件免费标准下载网bzxz
试验条件同第8章，但试验次数为2次。A5试验步骤
A5.1按仪器说明书要求，做好试验前的准备工作，并使加热槽达到规定的温度。A5.2按第7章规定制备试样。
A5.3从已调湿平衡的试样中，随机抽取20根纤维为1束，共取2束，分别进行整理，使其一端整齐。在整理过程中不得使纤维受意外张力而伸长。A5.4将1束整理好的纤维夹入夹持器内，下挂规定的预加张力夹。再将张力夹挂在夹持器小钩上，把夹持器插入滑动槽内。
A5.5开启测量开关，移动夹持器使纤维束处于光孔位置，用镊子将小钩上的张力夹轻轻放下，调节读数手轮，视其长度在19.5~20mm之间，若偏差较大，可适当调节张力夹的位置，使投影屏上的标志线与张力夹平口相切时，记下读数手轮上的示值L。（精确到0.01mm），去掉负荷，将张力夹重挂于小钩上，移动夹持器测量第二束的L。（精确到0.01mm）。A5.6升起加热槽，使夹持器全部置于加热槽内，盖好盖板，开启加热开关，当加热槽的温度升至180℃时记录时间，30min时，关闭加热开关，打开盖板，降下加热槽，让纤维自然冷却，待加热器冷却到室温后，再按A5.5操作，量取二束纤维的L（精确到0.01mm）。A6结果计算
Lo=L×100
式中：S,-每束纤维的干热收缩率，%：热处理前纤维束长度，mm；
L,一热处理后纤维束长度，mm。（A)
用二束纤维干热收缩率的算术平均值表示测定结果。计算到小数点后二位，按GB8170规定修约到小数点后一位。
FZ50004—91

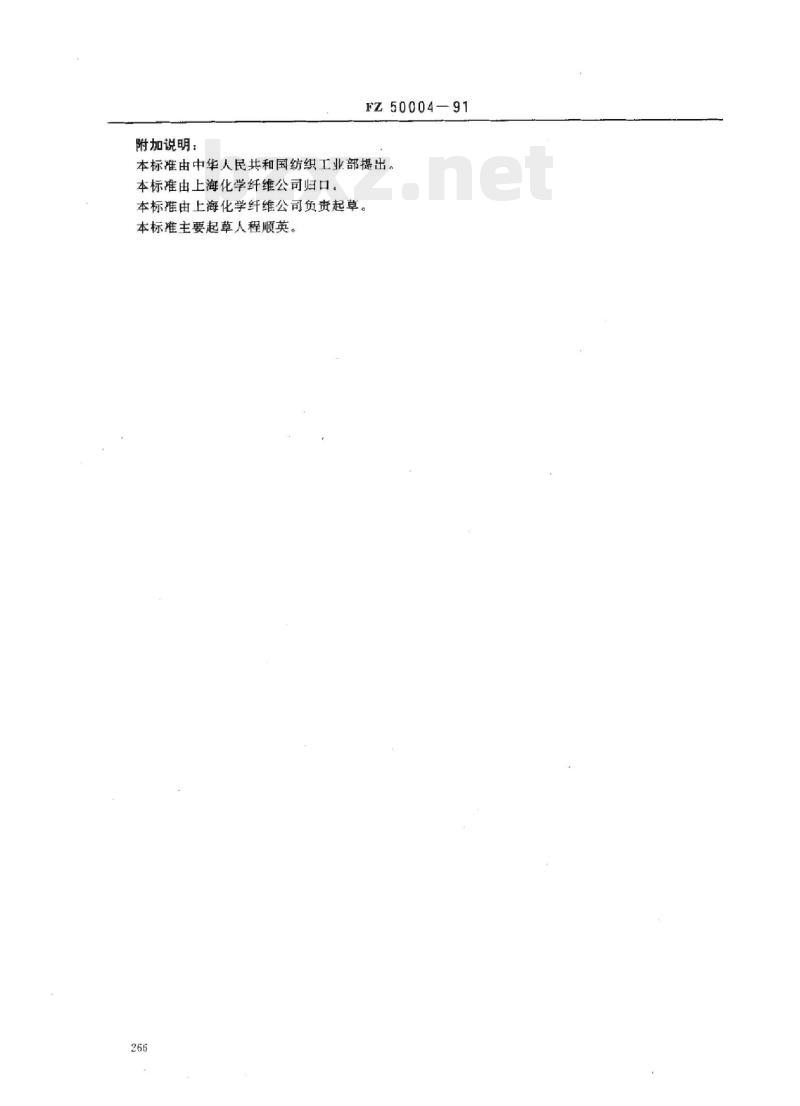

附加说明：
本标准由中华人民共和国纺织工业部提出。本标准由上海化学纤维公司归口。本标准由上海化学纤维公司负责起草。本标准主要起草人程顺英。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
涤纶短纤维干热收缩率试验方法1主题内容与适用范围
本标准规定了涤纶短纤维干热收缩率的试验方法。本标准适用于涤纶短纤维干热收缩率的测定。2引用标准
GB3291纺织名词术语（纺织材料、纺织产品通用部分）GB6529纺织品的调湿和试验用标准大气GB8170数值修约规则
GB/T14334合成短纤维取样方法
3术语
FZ50004-91
干热收缩率：涤纶短纤维经干热空气处理前后长度的差数对处理前纤维长度之比的百分率。4原理
用热收缩测定仪，在规定条件下测定单根纤维干热空气处理前后的长度变化，计算其干热收缩率。5仪器和工具
单纤维热收缩测定仪，要求长度测量须精确至0.01mmb.
样简；
镊子和弯头镊：
张力夹和弹簧夹：
黑绒板：
烘箱：附有恒温控制装置，允许误差土1℃。6纤维调湿和试验用标准大气
纤维调湿和试验用标准大气按GB6529规定执行。预调湿用标准大气：温度不超过50℃，相对湿度10%～25%，调湿和试验用标准大气：温度20士2℃，相对湿度63%～67%。7试样及其制备
7.1按GB/T14334规定，取出试验室试验样品，7.2从试验室试验样品中随机取出约5g纤维，按第6章规定进行预调湿和调，使试样达到吸湿平衡。试样回潮率在公定回潮率以下可不必进行预调湿。中华人民共和国纺织工业部1991-10-22批准1992-10-01实施
8试验条件
FZ50004-91
8.1预加张力：0.075cN/dtex，按名义线密度计算。8.2热处理温度：180℃或按有关规定，充许误差士1℃。8.3热处理时间：30min。
8.4热处理后平衡时间：30min。8.5试验次数：30次。
9试验步骤
9.1按仪器说明书要求，做好试验前的准备工作。9.2再从已达吸湿平衡的试样中随机取出6小束纤维，每束取.5根，分别用弯头镊将纤维一端夹入弹黄夹中间，另一端送入张力弹簧夹中夹住。9.3用子夹住上弹簧连同纤维和张力弹簧一起放入仪器的样简中，按样筒上的顺序进行排列。9.4样简放入仪器中心轴上进行长度测量得到L。（精确到0.01mm）。9.5取出样筒放入已达到规定温度的烘箱中进行热处理，30min后立即取出放入第6章规定的温湿度条件下平衡30min，再次进行长度测量得到L（精确到0.01mm）。10结果计算
式中：S.一一各根纤维的干热收缩率，%；Lo—一热处理前的纤维长度，mm;L,一热处理后的纤维长度，mm；2-仪器常数；
S-一平均干热收缩率，%。
计算到小数点后二位，按GB8170修约到小数点后一位。261
（2）)
A1适用范围
FZ50004—91
附录A
束纤维法
（参考件）
束纤维法仅适用于工厂内部控制质量，产品定等和仲裁检验时需经有关方面协商同意之后方可使用。
A2原理
原理同第4章。
A3仪器和工具
a.束纤维热收缩测定仪，要求温度允许误差土1℃，长度测量须精确至0.01mm。b，预张力夹、夹持器、锻子等。A4试验条件免费标准下载网bzxz
试验条件同第8章，但试验次数为2次。A5试验步骤
A5.1按仪器说明书要求，做好试验前的准备工作，并使加热槽达到规定的温度。A5.2按第7章规定制备试样。
A5.3从已调湿平衡的试样中，随机抽取20根纤维为1束，共取2束，分别进行整理，使其一端整齐。在整理过程中不得使纤维受意外张力而伸长。A5.4将1束整理好的纤维夹入夹持器内，下挂规定的预加张力夹。再将张力夹挂在夹持器小钩上，把夹持器插入滑动槽内。
A5.5开启测量开关，移动夹持器使纤维束处于光孔位置，用镊子将小钩上的张力夹轻轻放下，调节读数手轮，视其长度在19.5~20mm之间，若偏差较大，可适当调节张力夹的位置，使投影屏上的标志线与张力夹平口相切时，记下读数手轮上的示值L。（精确到0.01mm），去掉负荷，将张力夹重挂于小钩上，移动夹持器测量第二束的L。（精确到0.01mm）。A5.6升起加热槽，使夹持器全部置于加热槽内，盖好盖板，开启加热开关，当加热槽的温度升至180℃时记录时间，30min时，关闭加热开关，打开盖板，降下加热槽，让纤维自然冷却，待加热器冷却到室温后，再按A5.5操作，量取二束纤维的L（精确到0.01mm）。A6结果计算
Lo=L×100
式中：S,-每束纤维的干热收缩率，%：热处理前纤维束长度，mm；
L,一热处理后纤维束长度，mm。（A)
用二束纤维干热收缩率的算术平均值表示测定结果。计算到小数点后二位，按GB8170规定修约到小数点后一位。
FZ50004—91
附加说明：
本标准由中华人民共和国纺织工业部提出。本标准由上海化学纤维公司归口。本标准由上海化学纤维公司负责起草。本标准主要起草人程顺英。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
