FZ-T 01073-1999.Testing method for identification of finishes in textiles.
1适用范围
FZ-T 01073适用于纺织品上整理剂的鉴定试验。
2原理
取不同极性的溶剂将各种纺织品上整理剂进行萃取，纯化，然后用红外光谱分析鉴定。
3设备和材料
3.1 仪器设备和器皿
3.1.1红外 分光光谱仪。
3.1.2 压片机。.
3.1.3红外灯。 .
3.1.4玛瑙研钵。
3.1.5恒温水浴锅。
3.1.6 200ml 磨口圆底烧瓶。
3.1.7回流冷凝器 (与200ml圆底烧瓶配套)。
3.1.8直径10 ~ 15mm,长200 ~ 300m的色谱柱。
3.1.9 200ml烧杯。
3.1.10 G2微孔过滤器。
3.1.11玻璃表面皿。
3.2 材料和试剂
3.2.1光谱纯溴 化钾。
3.2.2溴化钾盐片。 .
3.2.3定性滤纸。
3.2.4玻璃棉。
3.2.5柱层析用硅胶， 40~80目。
3.2.6 苯(分析纯)。
3.2.7 三氯乙烯(分析纯)。
3.2.8甲醇(分析纯)。.
3.2.9 0.1mol/L 盐酸。
8.2.10氢氧化钠溶液。
3.2.11正已烷(分析纯)。.
3.2.12三氯甲烷 (分析纯)。
4试验步骤
4.1萃取
-每种试样取约5g重的试验片，放入装有回流冷凝器的200ml容量的圆底烧瓶中，加入150ml萃取溶剂(依次用苯、三氯乙烯、甲醇、水. 0.1mol/L盐酸萃取)，置恒温水浴中， 升温到萃取溶剂沸点的温度，萃取h。将草取液趁热用微孔过滤器过滤，把过滤后的萃取液分别放入200ml容量的烧杯中，置红外灯下，将萃取液浓缩到2 ~ 3 ml。
4.2.分离及纯化
将玻璃棉填入内径为10~ 15mm,长为200 ~300mm的柱色谱管内，再填入柱层析用硅胶与征已烷的混合物，装填至150mm高度，然后在硅胶上面放上滤纸，倒人浓缩的萃取液至柱色谱管中，依次用正己烷、三氧甲烷、甲醇各100ml滴下，收集每种溶剂的流出液至烧杯内，在通风橱内置红外灯下将溶剂蒸发去除。
4.3样品制备
4.3.1溴化钾压片法
称取2 mg干燥样品及100mg干燥的光谱纯溴化钾细粉，- 并倒人玛瑙研钵中研磨均匀，然后装人压模中，以压片机压成透明薄片，此溴化钾压片备作红外光谱测定。
4.3.2 薄膜法
把样品(大多数是热塑性树脂整理剂)溶于溶剂中，然后滴溶液在玻璃表面血上,在室温下使溶剂挥发，调整薄膜厚度适中，再用红外灯进一步除去残留溶剂，冷却后取下薄膜备作红外光谱测定。
4.3.3涂膜法 .
取适量样品，先在玛瑙研钵中研磨成细粉，滴人几滴有机溶剂使其溶解(对难溶的样品可置于小烧杯中在水浴上加温溶解)，然后将溶液徐在溴化钾盐片上，置红外灯下将溶剂蒸发去除,取另-溴化钾盐片将涂膜夹紧，制成徐片备作红外光谱测定。红外光谱法鉴定.用溴化钾压片法、薄膜法、涂膜法测定提取物或纯化物的红外吸收光谱，与预先制成的标准整理剂的红外光谱图对照进行定性鉴定。
性:①0.1mol/L盐酸的萃敢液应用氢氧化钠溶液中和后进行浓缩。
②有些整理剂用酸草取后的红外吸收光谱与其标准品不同，在比较鉴别时其标准也应经过同样处理。
③如果萃取物或纯化物的红外光谱因整理剂为混合物而无法鉴定确认时，应依次用溶剂萃取、纯化、鉴定。如此反复进行直到确认。'
5试验报告
对试样的整理剂鉴定结果作出报告，并附红外吸收光谱图。

适用范围

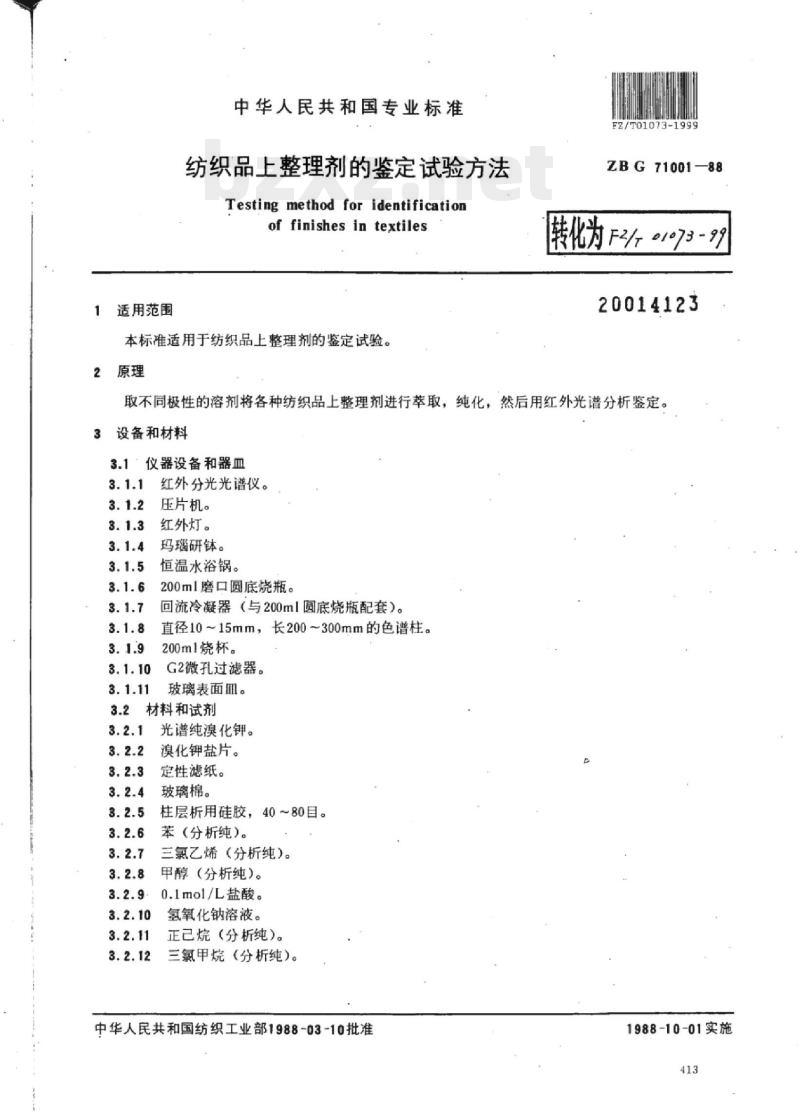

中华人民共和国专业标准
纺织品上整理剂的鉴定试验方法Testing method for identificationof finishes in textiles
本标准适用于纺织品上整理剂的鉴定试验。原理
F7/T01073-1999
ZBG71001-88
转化为F2/+01073-99
20014123
取不同极性的溶剂将各种纺织品上整理剂进行萃取，纯化，然后用红外光谱分析鉴定。3设备和材料
仪器设备和器血
红外分光光谱仪。
压片机。
红外灯。
玛瑙研钵。
恒温水浴锅。
200ml磨口圆底烧瓶。
回流冷凝器（与200ml圆底烧瓶配套）。直径10~15mm，长200~300mm的色谱柱200ml烧杯。
G2微孔过滤器。
玻璃表面Ⅲ。
3.2材料和试剂
光谱纯溴化钾。
溴化钾盐片。
定性滤纸。
玻璃棉。
柱层析用硅胶，40～80目。
苯（分析纯）。
三氯乙烯（分析纯）。
甲醇（分析纯）。
0.1mol/L盐酸。
氢氧化钠溶液。
正已烷（分析纯）。
三氯甲烷（分析纯）。
中华人民共和国纺织工业部1988-03-10批准1988-10-01实施
乙基纤维素
羧甲基纤维素
聚乙烯醇
甲基纤维素
二羟甲基丙烯脲
ZBG71001-88

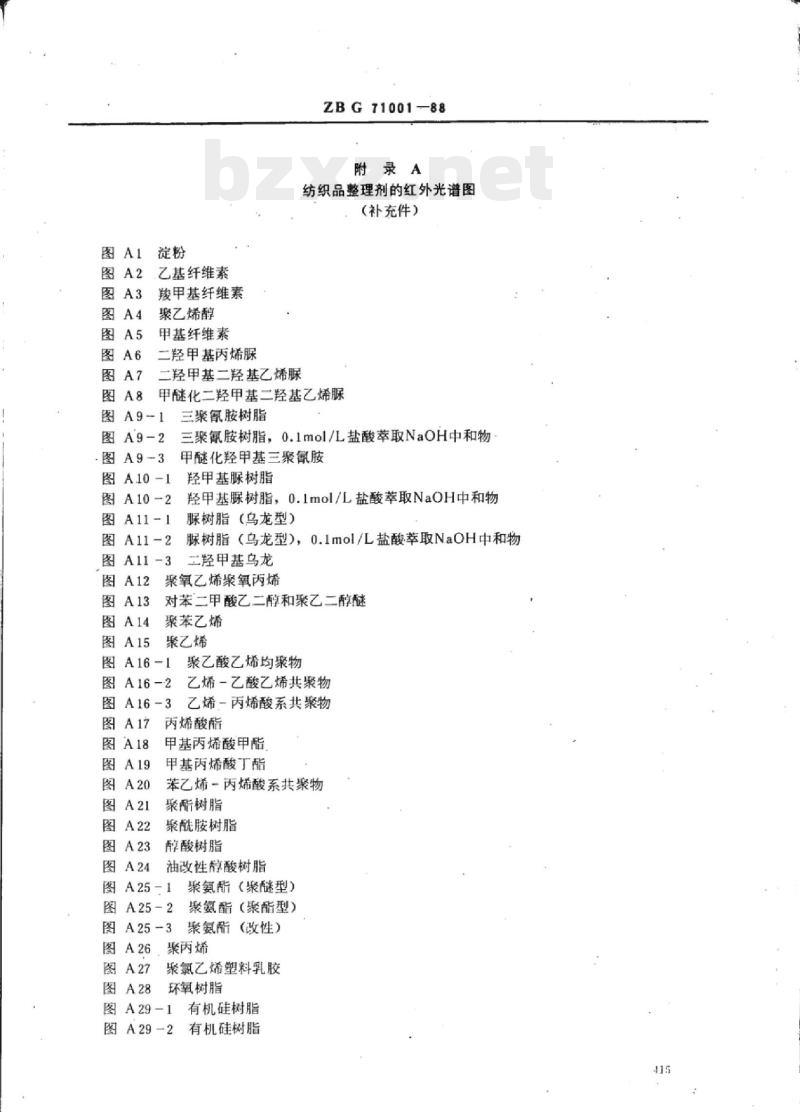

附录A
纺织品整理剂的红外光谱图
（补充件）
二羟甲基二羟基乙烯脲
甲醚化二羟甲基二羟基乙烯脲
图A9-1
图A9-2
图A9-3
图A10
图A10-2
图A11-1
图A11-2
三聚氰胺树脂
三聚氰胺树脂，0.1mol/L盐酸萃取NaOH中和物甲醚化羟甲基三聚氨胺
羟甲基脲树脂
羟甲基脲树脂，0.1mol/L盐酸萃取NaOH中和物脲树脂（乌龙型）
脲树脂（乌龙型），0.1mol/L盐酸萃取NaOH中和物图A11-3
二羟甲基乌龙
聚氧乙烯聚氧丙烯
图A12
图A13
图A14
图A15
图A16
对苯二甲酸乙二醇和聚乙二醇醚聚苯乙烯
聚乙烯
聚乙酸乙烯均聚物
图A16
图A16
图A17
图A18
图A19
图A20
图A21
图A22
图A23
图A24
乙烯-乙酸乙烯共聚物
乙烯-丙烯酸系共聚物
丙烯酸酯
甲基丙烯酸甲酯bZxz.net
甲基丙烯酸丁酯
苯乙烯-丙烯酸系共聚物
聚酯树脂
聚酰胺树脂
醇酸树脂
油改性醇酸树脂
图A25-1
图A25-2
图A25-3
图A26
图A27
图A28
图A29
聚氨酯（聚醚型）
聚氨酯（聚酯型）
聚氨酯(改性）
聚丙烯
聚氯乙烯塑料乳胶
环氧树脂
图A29-2
有机硅树脂
有机硅树脂
ZBG71001-88
1800170016001500140013001200032002800240020001900
40003600
T,%100
2000.3000

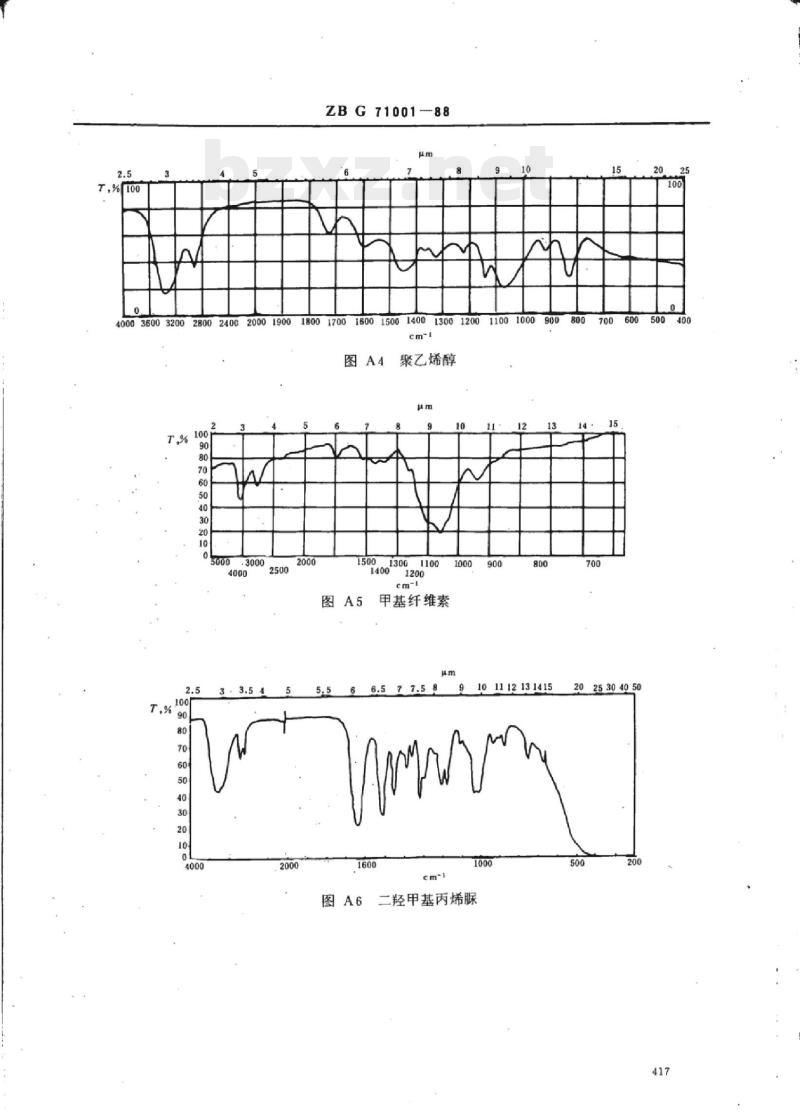

聚乙烯醇
150013001100
甲基纤维素
11001000900800700600500
1000900
101112131415
二羟甲基丙烯脲
2025304050
400032002400

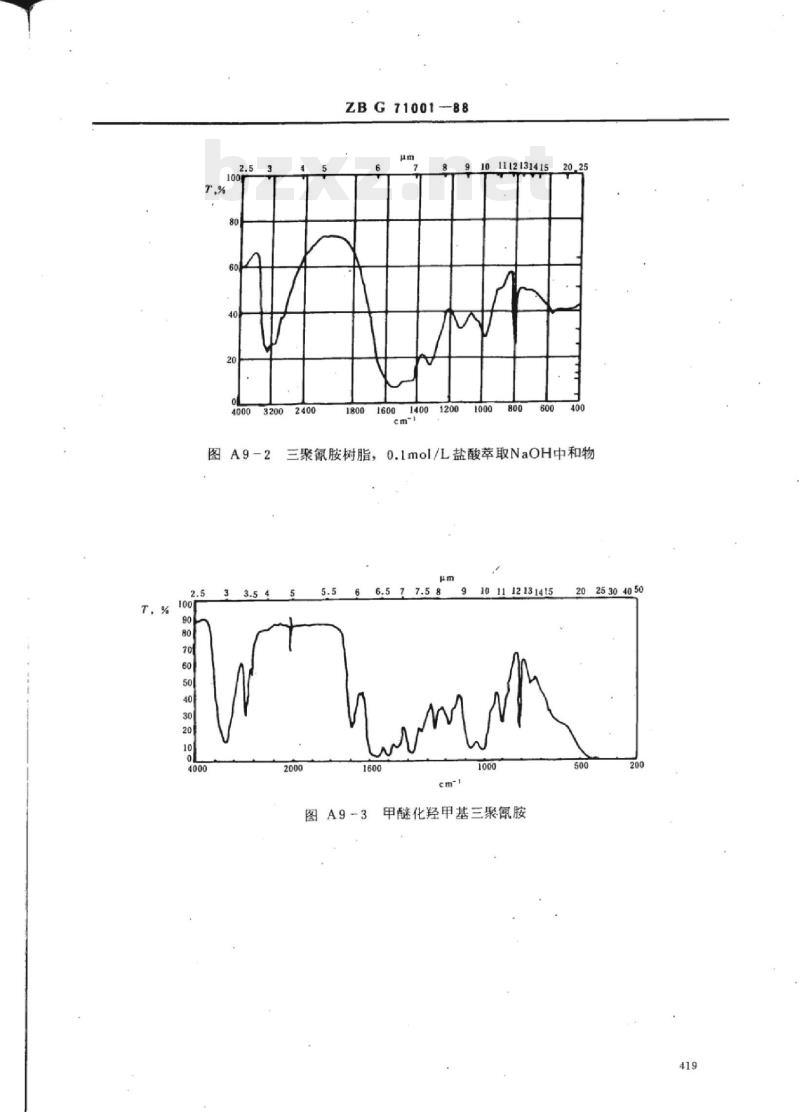

图A9-2
ZBG71001-88
11(231415
三聚氰胺树脂，0.1mol/L盐酸萃取NaOH中和物.
图A9-3
1011121314t5
甲醚化羟甲基三聚氰胺
2025304050
ZBG71001-88

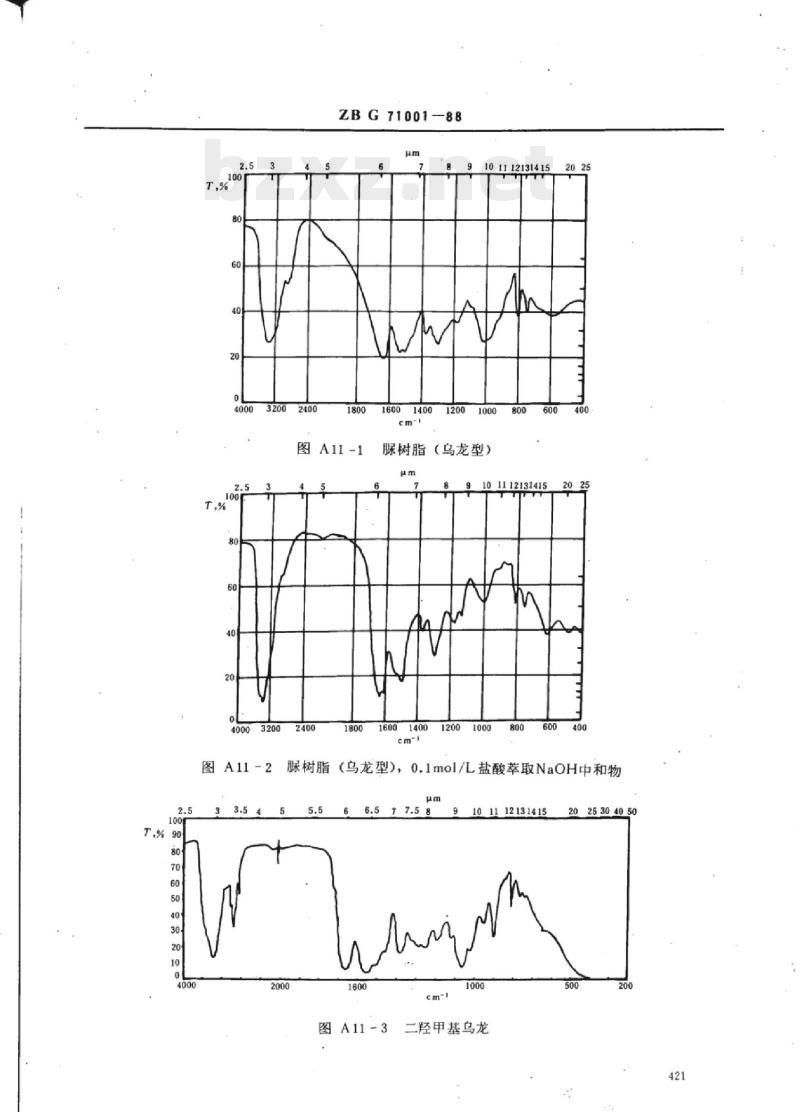

图Al1-1
16001400
101112131415
脲树脂（乌龙型）
101112131415
树脂（乌龙型），0.1mol/L盐酸萃取NaOH中和物图A11-2
图A11-3
101112131415
二羟甲基乌龙
2025304050
ZBG71001-88
4000 360032002800 2400200019001800170016001500140013001200 11001000900800700600500400cm-1
图A15
聚乙烯
图A16-1
图A16-2
聚亡酸亡烯均聚物
乙烯-艺酸乙烯共聚物
ZBG71001—88
图A19甲店丙烯酸丁酯
图A20
苯乙烯一丙烯酸系共聚物
图A21
聚酯树脂
ZBG71001-88
图A25-1
图A25-2
聚氨酯（聚醚型）
聚氨酯（聚酯型)
图A25-3
聚氨酯（改性)
ZBG7100188
有机硅树脂
图A29-1
有机硅树脂
图A29-2
附加说明：
本标准由纺织工业部科技司提出，由纺织工业部标准化研究所归口。本标准由纺织工业部标准化研究所、天津进出口商品检验局负责起草。800
ZBG71001-88
4000 3600 3200 28002400 2000190018001700 1600150014001300 120011001000 900cm=1
图A26
图A27
聚丙烯
聚氯艺烯塑料乳胶
图A28
环氧树脂
ZBG7100188
图A22
图A23
图A24
聚酰胺树脂
醇酸树脂
油改性配酸树脂
ZBG71001-88
图A16-3
乙烯-丙烯酸系共聚物
图A17
丙烯酸酯
甲基内烯酸甲酯
图A18
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
