FZ/T 52052-2018 低熔点聚酯(LMPET)/再生聚酯(RPET)复合短纤维

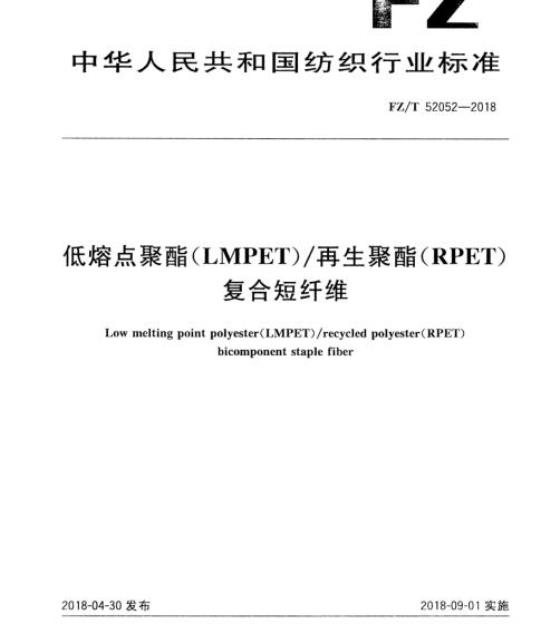

中华人民共和国纺织行业标准 FZ/T 52052—2018 低熔点聚酯（LMPET）/再生聚酯（RPET）复合短纤维 Low melting point polyester (LMPET)/recycled polyester (RPET) bicomponent staple fiber 2018-04-30发布 中华人民共和国工业和信息化部发布 2018-09-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由上海市纺织工业技术监督所归口。 本标准起草单位：宁波大发化纤有限公司、浙江理工大学、扬州富威尔复合材料有限公司、上海市纺织工业技术监督所、上海纺织集团检测标准有限公司、中国化学纤维工业协会。 本标准主要起草人：钱军、邢喜全、王秀华、朱兴荣、周祯德、蔡雯嫣、吴文静。 1 范围 本标准规定了低熔点聚酯（LMPET）/再生聚酯（RPET）复合短纤维的产品标识、技术要求、试验方法、检验规则以及标志、包装、运输、贮存要求。 本标准适用于线密度为3.3dtex～6.0dtex的皮芯结构、圆形截面、本色的低熔点聚酯（LMPET）/再生聚酯（RPET）复合短纤维，其他规格及类型产品可参照使用。 2 规范性引用文件 GB/T 3291.1 纺织材料性能和试验术语 第1部分：纤维和纱线 GB/T 3291.3 纺织材料性能和试验术语 第3部分：通用 GB/T 4146（所有部分）纺织品化学纤维 GB/T 6503 化学纤维回潮率试验方法 GB/T 6504—2008 化学纤维含油率试验方法 GB/T 8170—2008 数值修约规则与极限数值的表示和判定 GB/T 14334 化学纤维短纤维取样方法 GB/T 14335 化学纤维短纤维线密度试验方法 GB/T 14336 化学纤维短纤维长度试验方法 GB/T 14337 化学纤维短纤维拉伸性能试验方法 GB/T 14338 化学纤维短纤维卷曲性能试验方法 GB/T 14339 化学纤维短纤维疵点试验方法 GB/T 14342 化学纤维短纤维比电阻试验方法 GB/T 17593（所有部分）纺织品重金属的测定 FZ/T 50004 涤纶短纤维干热收缩率试验方法 3 术语和定义 低熔点聚酯（LMPET）：通过改性制得的熔点低于常规聚酯的聚酯产品。 低熔点聚酯（LMPET）/再生聚酯（RPET）复合短纤维：由低熔点聚酯与再生聚酯经复合纺丝工艺制成的短纤维。 婴幼儿用品：36个月及以下婴幼儿穿着或使用的产品。 直接接触皮肤用品：与人体皮肤大面积直接接触的纺织产品（如衬衫、内衣、毛巾、床单等）。 非直接接触皮肤用品：不直接或仅小部分接触皮肤的产品（如外衣）。 装饰材料：用于装饰用途的产品（如桌布、窗帘、地毯等）。 4 产品标识 产品规格以线密度（dtex）和切断长度（mm）表示。 示例：5.0 dtex×51 mm表示线密度5.0 dtex、切断长度51 mm的复合短纤维。 产品标识应包含规格、产品名称或批号等信息，以便有效识别。 5 技术要求 5.1 产品分等：符合表1指标要求的产品为合格品。 5.2 性能项目和指标：包括线密度、断裂性能、卷曲性能、疵点指标等（表1、表2规定）。
