FZ 90043- 1992.
FZ 90043等效采用国际标准ISO/DIS 5247-3- -1991纺织机械与附件--织机-第 3部分:机器零部件一术 语)。
1主题内容 与适用范围
FZ 90043规定了织机主要零部件及附属装置的术语。
FZ 90043适用于纺织工业中用经纬纱、线交织或混合法形成织物的织机主要零部件及附属装置。
2引用标准
GB 6002.4纺织机械术语织机分 类和术语
GB 6002.11纺织机械术语 经轴
FZ 90034纺织机械织机工作宽度
FJ 506织机左右侧定 义
3术语
3.1左右侧及 外形尺寸规定designation of sides and measurements
(见图1)3.3.5.3点动机构pulsing motion
以脉冲方式逐段引入纬纱的机构。
3.3.5.4慢 动机构inching motion
使织机能慢速运转的机构。
3.3.6寻纬机构 pick finding device
为了寻找断纬，使开口机构与织机主轴分离.以单独操纵综框或综丝的机构.必要时也可与送经、卷取和其他机构分离。
3.4经纱 和织物的控制装置warp and fabric control equipment
3.4.1 织轴
weaver's beam"
按GB 6002. 11的规定。
3.4.2织轴轴承
weaver' s beam bearing
织机上织轴的支承(有铰链式.托架式.带方樓式等)。
3.4.3送经机构let off motion
以恒定的经纱张力周期地或连续地将经纱从织轴上引出的机构。
3.4.3.1积极式送经机构 positive let off motion
每次引纬均送出预定长度经纱的机构。
3.4.3.2消极式送经机构 negative let off motion
每次引纬均能按经纱消耗量送出相应长度经纱的机构。该送经量由经纱张力调节。
3.4.3.3织轴制动机构weaver's beam brake
借助重锤.弹簧等加载于制动环或制动盘,用以当经纱张力矩小于制动力矩时阻止织轴回转的机构。
3.4.4后梁whip roll (见图 3)
改变由织轴送出的经纱方向,并将经纱导入梭口平面的辊状、管状或异形横向构件.
FZ 90043等效采用国际标准ISO/DIS 5247-3- -1991纺织机械与附件--织机-第 3部分:机器零部件一术 语)。
1主题内容 与适用范围
FZ 90043规定了织机主要零部件及附属装置的术语。
FZ 90043适用于纺织工业中用经纬纱、线交织或混合法形成织物的织机主要零部件及附属装置。
2引用标准
GB 6002.4纺织机械术语织机分 类和术语
GB 6002.11纺织机械术语 经轴
FZ 90034纺织机械织机工作宽度
FJ 506织机左右侧定 义
3术语
3.1左右侧及 外形尺寸规定designation of sides and measurements
(见图1)3.3.5.3点动机构pulsing motion
以脉冲方式逐段引入纬纱的机构。
3.3.5.4慢 动机构inching motion
使织机能慢速运转的机构。
3.3.6寻纬机构 pick finding device
为了寻找断纬，使开口机构与织机主轴分离.以单独操纵综框或综丝的机构.必要时也可与送经、卷取和其他机构分离。
3.4经纱 和织物的控制装置warp and fabric control equipment
3.4.1 织轴
weaver's beam"
按GB 6002. 11的规定。
3.4.2织轴轴承
weaver' s beam bearing
织机上织轴的支承(有铰链式.托架式.带方樓式等)。
3.4.3送经机构let off motion
以恒定的经纱张力周期地或连续地将经纱从织轴上引出的机构。
3.4.3.1积极式送经机构 positive let off motion
每次引纬均送出预定长度经纱的机构。
3.4.3.2消极式送经机构 negative let off motion
每次引纬均能按经纱消耗量送出相应长度经纱的机构。该送经量由经纱张力调节。
3.4.3.3织轴制动机构weaver's beam brake
借助重锤.弹簧等加载于制动环或制动盘,用以当经纱张力矩小于制动力矩时阻止织轴回转的机构。
3.4.4后梁whip roll (见图 3)
改变由织轴送出的经纱方向,并将经纱导入梭口平面的辊状、管状或异形横向构件.
标准图片预览
标准内容

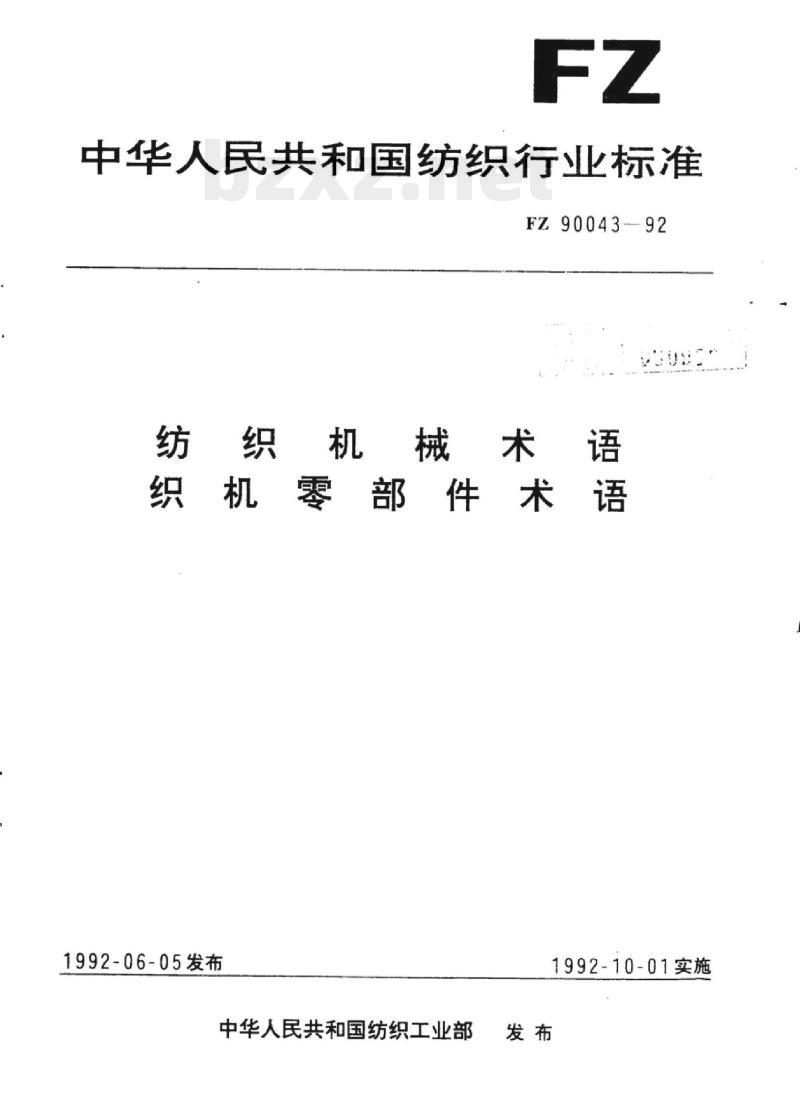

中华人民共和国纺织行业标准
FZ90043-92
纺织机械术语
织机零部件术语
1992-06-05发布
中华人民共和国纺织工业部
1992-10-01实施
中华人民共和国纺织行业标准
纺织机械术语
织机零部件术语
FZ90043-92
本标准等效采用国际标准ISO/DIS5247-3—1991《纺织机械与附件-—织机——第3部分：机器零部件
术语》。
1主题内容与适用范围
本标准规定了织机主要零部件及附属装置的术语。本标准适用于纺织工业中用经纬纱、线交织或混合法形成织物的织机主要零部件及附属装置。2引用标准
GB6002.4纺织机械术语织机分类和术语GB6002.11纺织机械术语经轴
FZ90034纺织机械织机工作宽度
FJ506织机左右侧定义
3术语
3.1左右侧及外形尺寸规定designationofsidesandmeasurements图1
3.1.1右侧right side
按FJ506的规定。
3.1.2左侧leftside
按FJ506的规定。
织机宽度bmachinewidthb
垂直于织物移动方向的织机总尺寸。3.1.4织机深度tmachinedeptht
织物移动方向的织机总尺寸。
3.1.5最大工作宽度maximumworkingwidth中华人民共和国纺织工业部1992-06-05批准（见图1）
1992-10-01实施
按FZ90034的规定
F7.90043-92

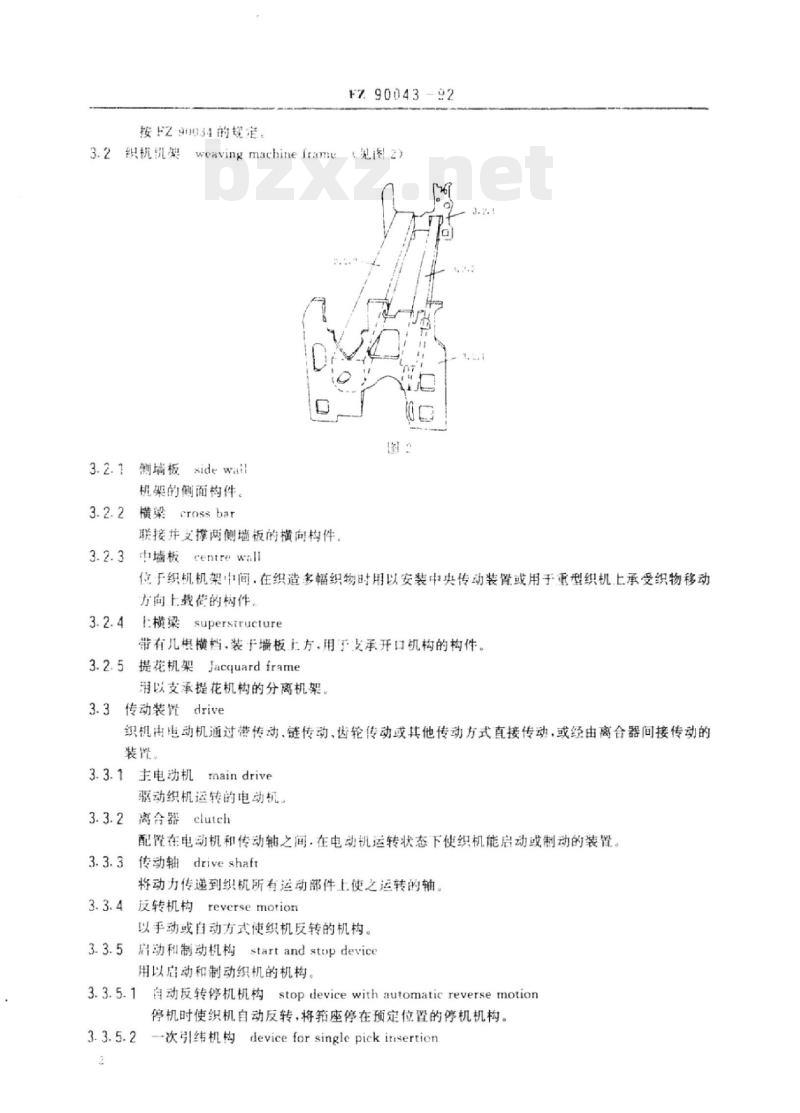

3.2织机机架weavingmachineframe见图2）6
3.2.1侧墙板sidewail
机架的侧面构件。
3.2.2横梁crossbar
联接并支撑两侧墙板的横向构件3.2.3中墙板cenirewall
位于织机机架中间.在织造多幅织物时用以安装中央传动装置或用于重型织机上承受织物移动方向上载荷的构件。
3.2.4上横梁superstructure
带有几根横档.装于墙板上方.用于支承开口机构的构件。3.2.5
提花机架Jacquardframe
用以支承提花机构的分离机架。3.3
传动装置drive
织机由电动机通过带传动、链传动、齿轮传动或其他传动方式直接传动，或经由离合器间接传动的装。
3.3.1主电动机
main drive
驱动织机运转的电动机。
离合器clutch
配置在电动机和传动轴之间在电动机运转状态下使织机能启动或制动的装置。传动轴drive shaft
将动力传逆到织机所有运动部件上使之运转的轴。3.3.4反转机构reversemorion
以手动或自动方式使织机反转的机构。3.3.5启动利制动机构startandstopdevice用以启动和制动织机的机构。
自动反转停机机构stopdevicewithautomaticreversemotion3.3.5.1
停机时使织机自动反转，将箍座停在预定位置的停机机构。3.3.5.2
2次引纬机构deviceforsinglepickinsertion2
FZ90043--92
仅能引入--次纬纱的电器控制机构。点动机构pulsingmotion
以脉冲方式逐段引入纬纱的机构。慢动机构inchingmotion
使织机能慢速运转的机构。
3.3.6寻纬机构pickfindingdevice为了寻找断纬，使开口机构与织机主轴分离，以单独操纵综框或综丝的机构，必要时也可与送经、卷取和其他机构分离。
3.4经纱和织物的控制装置warpandfabriccontrolequipment3.4.1织轴weaver'sbeam\
按GB6002.11的规定。
织轴轴承weaver'sbeambearing
织机上织轴的支承（有铰链式、托架式、带方样式等）。3.4.3送经机构letoffmotion
以恒定的经纱张力周期地或连续地将经纱从织轴上引出的机构。3.4.3.1积极式送经机构positiveletoffmotion每次引纬均送出预定长度经纱的机构。3.4.3.2消极式送经机构negativeletoffmotion每次引纬均能按经纱消耗量送出相应长度经纱的机构。该送经量由经纱张力调节。3.4.3.3织轴制动机构weaver'sbeambrake借助重锤、弹簧等加载于制动环或制动盘，用以当经纱张力矩小于制动力矩时阻止织轴回转的机构。

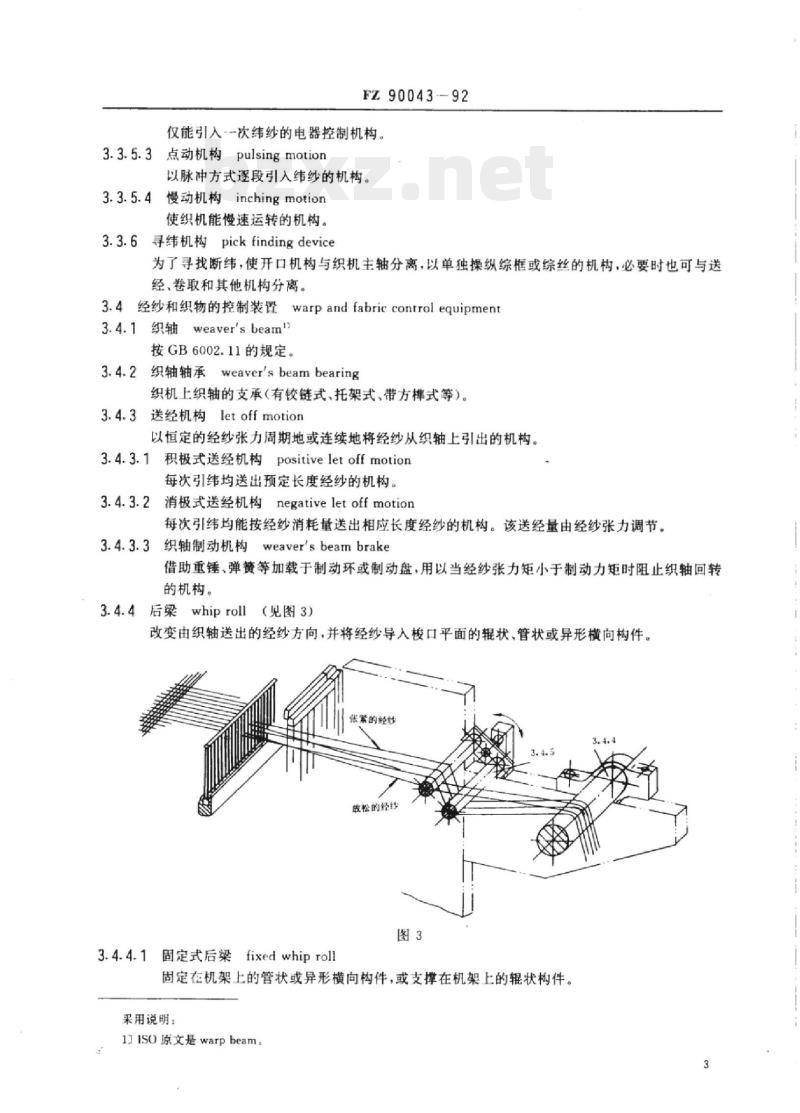

3.4.4后梁whiproll（见图3）
改变由织轴送出的经纱方向，并将经纱导入梭口平面的辑状、管状或异形横向构件。张紧的经线
做松的经纱
3.4.4.1固定式后梁fixedwhiproll固定在机架上的管状或异形横向构件，或支撑在机架上的辊状构件。果用说明：
1ISO原文是warpbeam。
FZ90043-92
3.4.4.2活动式后染movablewhiproll安装在摆动杆上，旋转或不转的构件。它随开口过程作周期性摆动，以补偿经纱张力，并检测经纱张力从而控制经纱送出量。3.4.5摆动式分绞机构rockingleasemotion（见图3）安装在机架上，随着织造过程为配合打纬而交替张紧和松弛上下层经纱的机构，3.4.6
卷取辑take-uproller（见图4）具有握持表面（如网状金属皮、橡胶或金刚砂布等）并由卷取传动机构带动回转，以牵引织物的辊状构件。
卷取传动机构take-upgearing（见图4）间歇或连续地带动卷取辑回转以牵引织物的传动机构。积极式卷取传动机构positivetake-upgearing3.4.7.1
每次引纬均牵引相同长度织物的传动机构。（见图4）
消极式卷取传动机构negatitetake-upgearing牵引由打纬推进的织物长度的传动机构。3.4.8织物卷绕机构clothwind-up将织物卷绕到卷布辑上的机构。3.4.8.1机上卷绕机构clothwind-upontheweavingmachine（见图4）通过传动机构，将织物卷绕到装于织机上的卷布辊上的机构。3.4.6
3.4.8.2分离式卷绕机构clothwind-upofftheweavingmachine（见图5）以表面摩擦传动或芯轴传动卷绕方式，将织物卷绕到织机外的卷布辊上的机构。3.4.9卷布辑clothroll（见图4）FZ900439
由织物卷绕机构传动，将卷取辊输送出的织物卷绕成卷的辊状构件。3.4.10折布机构plaitingof fabric使织物以层状折放的机构。
3.5开口机构sheddingmeans
3.5.1踏综杆开口机构treadlemotion由盘状凸轮或曲柄连杆等构件的运动通过传动件传递给综框的梭口形成机构。它主要用于织造平纹织物。
3.5.2踏盘开口机构，凸轮开口机构tappetmotion,cam motion
（见图6）
由凸轮盘和传动构件与综框组成的闭式开口机构。替换凸轮盘就能改变织物的组织。3.5.2.2
由camshaft（见图6）
3.5.2.1凸轮轴
装有凸轮盘的轴，该轴与织机主轴的速比根据织物组织循环确定。3.5.2.2凸轮凸轮盘cam，camdisc（见图6）凸轮开口装置中的执行构件，例如共轭凸轮、沟槽凸轮。3.5.2.3转子摆臂rollerlever（见图6）装有一个或两个凸轮从动转子的摆臂，用以积极传递来自凸轮的提综运动。连杆connectingrcd（见图6）
连接转子摆臂与综框杠杆的杆件。3.5.2.5连接接头link（见图6）用以调节连杆在综框杠杆上的位置，以改变凸轮所传动的综框升降动程的起夹持作用的机件。
FZ90043—92
3.5.2.6综框连杆harnessframeiever（见图6）将凸轮的提综运动通过其他连接件传递到综框的杆件。多臂机构dobby
通过个可控制的提升机构带动综框运动的梭口形成机构。3.5.3.1多臂机构种类dobbytypes（见图7）多臂机构
清极式
复动式
单动式
positive dobby
3.5.3.1.1
积极式多臂机构
积极控制综框上升和下降的多臂机构。3.5.3.1.1.1单动式多臂机构singleliftdobby每一工作循环完成一次引纬的多臂机构。Dr
复动式
3.5.3.1.1.1.1闭合校口式多臂机构（G）closedsheddobby打纬时所有综框都处于规定位置的多臂机构。3.5. 3.1.1.1.2
全开梭口式多臂机构（O）opensheddobby只有需要变换位置的综框才运动的多臂机构。复动式多臂机构doubleliftdobby3.5.3.1.1.2
每-工作循环完成二次引纬的多臂机构。3.5.3.1.1.2.1闭合梭口式多臂机构（G）closedsheddobby见第3.5.3.1.1.1.1条。
3. 5.3.1.1.2.2
全开梭口式多臂机构（O）
opensheddobby
见第3.5.3.1.1.1.2条。
三位置式多臂机构（Dr）three-positiondobby3.5.3.1.1.2.3
积极式
为形成两个重叠梭口，使综框分别位于三种位置的多臂机构。2消极式多臂机构negativedobby3.5.3.1.2
控制综框积极上升（或下降)和消极下降（或上升）的多臂机构。3.5.3.1.2.1单动式多臂机构singleliftdobby见第3.5.3.1.1.1条。
3.5.3.1.2.1.1闭合梭口式多臂机构（G）closed sheddobby
见第3.5.3.1.1.1.1条。
open sheddobby
全开梭口式多臂机构(O)
3.5.3.1.2.1.2
见第3.5.3.1.1.1.2条。
单动式
FZ90043-92
3.5.3.1.2.2复动式多臂机构doubleliftdobby见第3.5.3.1.1.2条。
3.5.3.1.2.2.1闭合梭口式多臂机构（G）closedsheddobby见第3.5.3.1.1.1.1条。
3.5.3.1.2.2.2
全开校口式多臂机构（O）
open shed dobby
见第3.5.3.1.1.1.2条。
3.5.3.1.2.2.3三位置式多臂机构（Dr）three-position dobby
见第3.5.3.1.1.2.3条。
3.5.3.2普通多臂机构型式commondobbytypes3.5.3.2.1哈特斯莱多臂机构Hattersleydobby（见图8）摆动式双拉钩积极提综、消极回综的闭合校口或全开校口的复动式多臂机构。3.5.3.2.1.1
3.5.3.2.1.2
3.5.3.2.1.9
3.5.3.2.1.8
3.5.3.2.1.10
3.5.3.2.1.1拉刀tractionknife图8
3.5.3.2.1.3
与拉钩相啮合并拖动拉钩往复运动的构件。拉钩tractionhook(dobby）
3.5.3.2.1.2
带动摆动杆运动的钩形构件。
3.5.3.2.1.3摆动杆baulkunit
连接拉钩，用以拉动或支承提综臂的构件。3.5.3.2.1.4
提综臂jacklever
连接于摆动杆中部，通过连接件带动综框运动的构件。3.5.3.2.1.5
推杆pushingbar
3.5.3.2.1.11
3.5.3.2.1.4
3.5.3.2.1.6
作往复运动，以推动摆动杆回到起始位置（紧靠定位杆）的构件。3.5.3.2.1.6
定位杆stopbar
摆动杆的限位构件。
保持杆retainingbar
3.5.3.2.1.71
使拉钩保持在正常位置，不被拉刀误钩的固定杆件。3.5.3.2.1.8
纹板（纹纸）Patterncard
与织物组织相符的信息载体。
3.5.3.2.1.9
花纹控制机构，花纹识读机构
control device,reading-in mechanism识读纹板或纹纸上的信息并使其转换成机械动作的机构。FZ90043-92
3.5.3.2.1.10信息传递件
transmission
置于花纹控制装置和拉钩之问的传递件。3.5.3.2.1.11连杆connectingrods连接提综臂和综框的传动件。
3.5.3.2.1.12综框升降杆harnessframelifter连杆机构中的转向构件。
3.5.3.2.1.13连接接头（凸轮机构用）link（cammotion）调节综框动程的构件。
3.5.3.2.1.14回综机构down-pullelement用弹簧使综框消极复位的机构。3.5.3.2.2旋转式多臂机构rotarydobby（见图9）带有一套偏心轮，使综框作积极运动的复动式全开梭口多臂机构，采用纹板、纹纸或电子元件控制织物花纹。
3.5.3.2.2.6
3.5.3.2.2.2
3.5.3.2.2.5
3.5.3.2.2.1主轴mainshaft（见图9）周期性地回转180°的轴。
3.5.3.2.2.2偏心轮cam（见图9）3.5,3.2.2.3
35.3.2.2.4
3.5.3.2.2.
根据织物组织由主轴传动作180°旋转的构件。3.5.3.2.2.3偏心轮连杆crankrod（见图9）活套在偏心轮上，传动摆动杆的杆件。3.5.3.2.2.4摆动杆rockinglever（见图9）通过连接件，将升降运动从多臂机构传递到综框的杆件。3.5.3.2.2.5联结件couplingelement（见图9）一种离合式的构件。它既可使偏心轮与主轴联结而转动，也可使偏心轮与偏心轮连杆联结而停顿在一个终端位置。
3.5.3.2.2.6联轴器杆couplinglever（见图9）由信息载体（例纹板)控制从而使联结件工作的杆件。3.5.4提花机构Jacquardmachine由信息载体控制，操纵提升系统从而使单根或成组通丝及综丝运动的校口形成机构。3.5.4.1提花机构种类Jacquardmachinetypes（见图1o）8
复动式
FZ90043--92
提花机构
3.5.4.1.1单动式提花机构singleliftJacquardmachineHT
单动式
每一工作循环引一纬的提花机构（闭合梭口式）。3.5.4.1.1.1上开口式提花机构topsheddingJacquardmachine从底层提升部分综丝以形成校口的提花机构。3.5.4.1.1.2下开口式提花机构bottomsheddingJacquardmachine从顶部下降部分综丝以形成梭口的提花机构。3中开口式提花机构centreshedJacquardmachine3. 5. 4.1.1.3bZxz.net
从综平位置起综丝部分上升和其余部分下降以形成梭口的提花机构。4三位置式提花机构three-positionJacquardmachine3. 5. 4. 1. 1. 4
使综丝分别处于三个可能位置以形成二个重叠梭口的提花机构。3.5. 4.1.2
复动式提花机构doubleliftJacquardmachine一个工作循环引两次纬，由两提花机构交替作用的提花机构。3.5.4.1.2.1全开口式提花机构openshedJacquardmachine仅移动所需移动的综丝以形成梭口的提花机构。3.5.4.1.2.2半开口式提花机构semi-openshedJacquardmachine每次打纬后，使上层经纱位置的综丝和下层经纱中需变位的综丝均运动到校口中部的提花机构。
3.5.4.1.2.3三位置式提花机构
three-position Jacquard machine见第3.5.4.1.1.4条。
3.5.4.2提花机构的基本机件basicpartsofJacquardmachine（见图11）9
3.5.4.2.1
3.5.4.2.7
FZ90043--92
3.5.1.2.10
3.5.4.2.12
3.5.4.2.1花纹纹板，循环纹纸patern card，endlesspaper card花纹信息载体。
3.5.4.2.2纹板导轨（纹板导架）cardrails用于支承和引导提花纹板的构件。3.5.4.2.3花筒cardcylinder
用于喂入纹板或纹纸的带定位钉的滚简。3.5.4.2.4针板needleboard
置于花简上方或侧面供选针用的带孔平板。3.5.4.2.5
针箱needlebox
用循环纹纸或塑料纹板控制竖针的构件。辅助竖针verticalneedle
3.5.4.2.6
探测纹板或纹纸的针。
3.5.4.2.7
辅助横针Ppresserneedle
由辅助竖针控制用于选择横针的针。3推针格needlepushergrid
3.5.4.2.8
给辅助横针以回复力的条状格栅式多孔板。3.5.4.2.9
横针mainneedle
用于选择竖针的针。
3.5.4.2.10竖针mainhook(Jacquard machine）由横针控制，并与连接综丝的通丝相连接的针。3.5.4.2.11刀箱knifebox
用以使竖针升降的构件。
3.5.4.2.12
提刀，升降刀knife.liftingknife刀箱内驱动竖针升降的机件。
3.5.4.2.13底板bottomboard
用于竖针底部定位的多孔板或格栅。Jmostcommonconstruction
3.5.4.3提花机构的常见结构
3.5.4.2.11
