FZ/T 94064.2-2018 喷气织机用喷嘴第2 部分:辅喷嘴

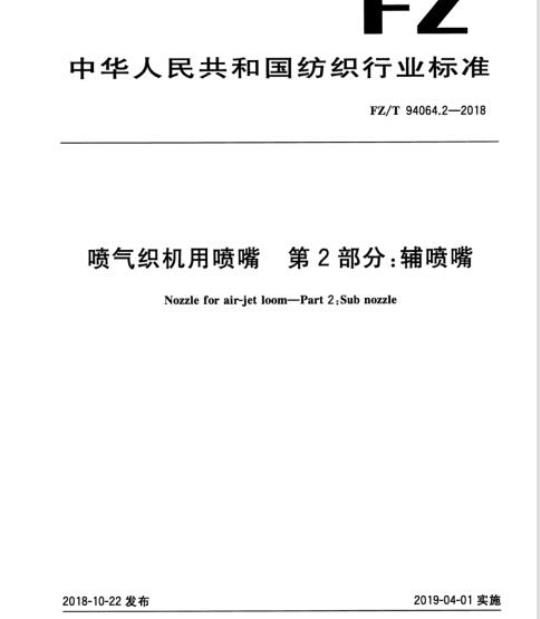

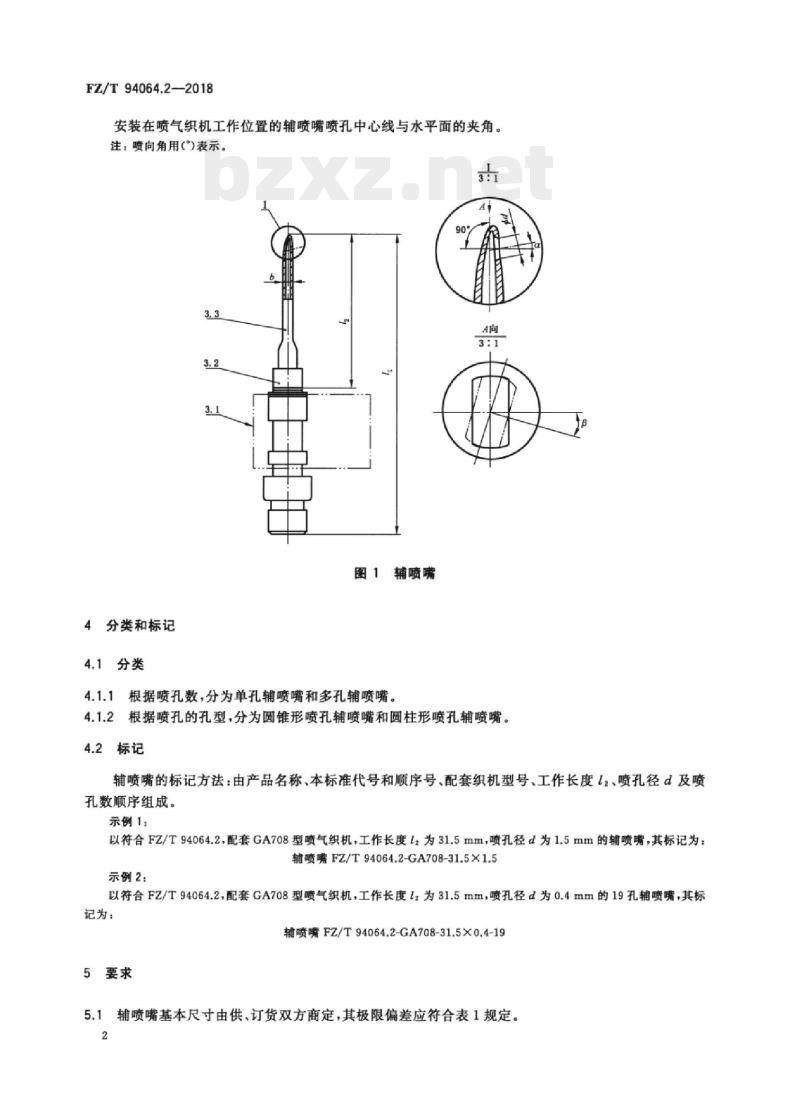

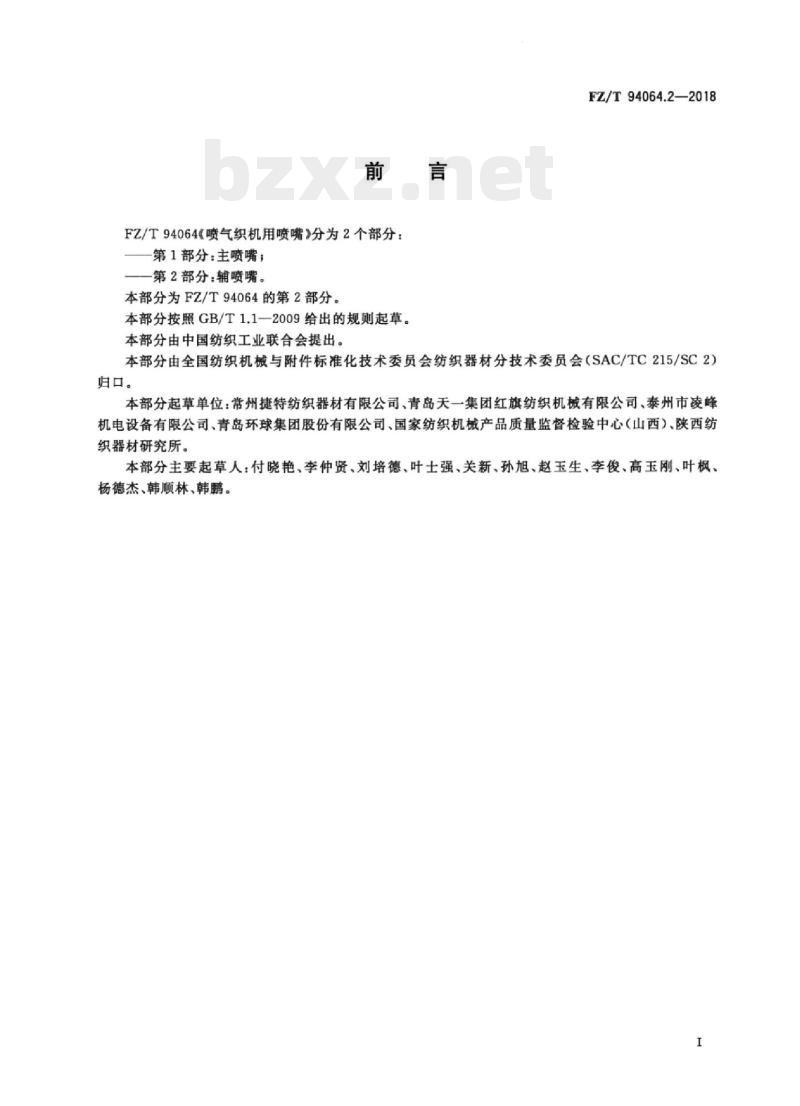

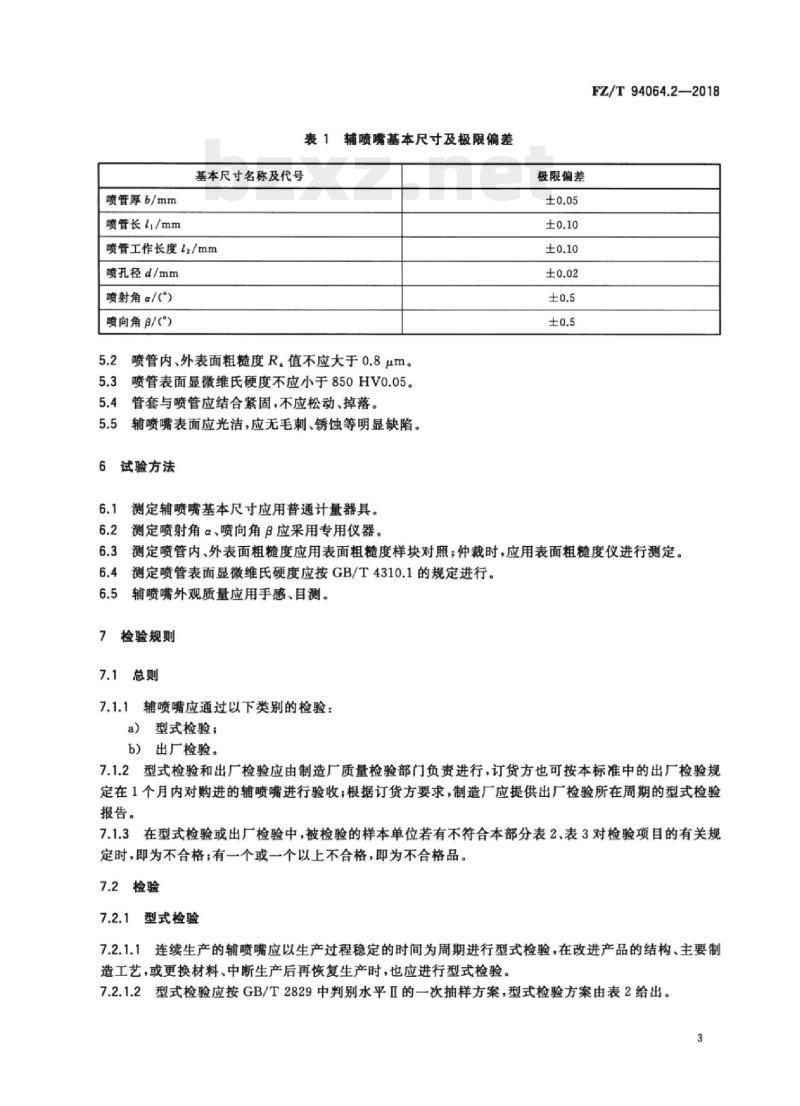

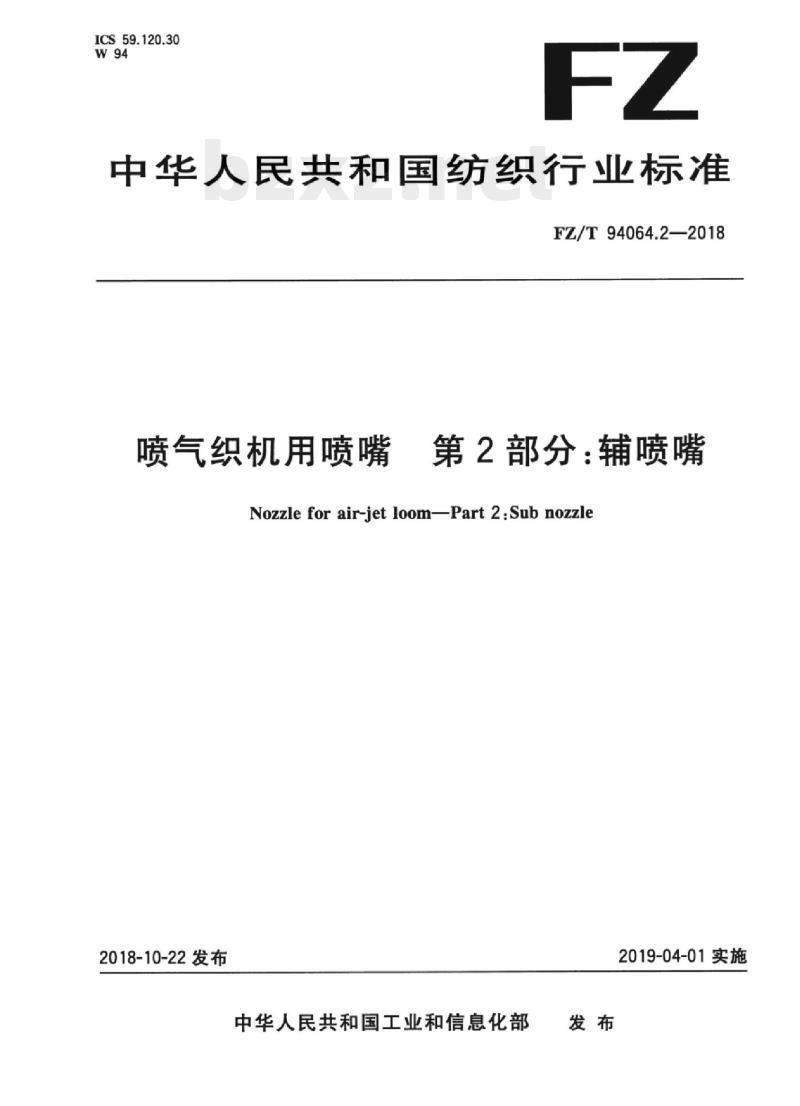

中华人民共和国纺织行业标准 FZ/T94064.2—2018 ICS 59.120.30 W94 喷气织机用喷嘴 第2部分：辅喷嘴 Nozzle for air-jet loom Part 2: Sub nozzle 2018-10-22 发布 2019-04-01 实施 中华人民共和国工业和信息化部 发布 前言 FZ/T94064《喷气织机用喷嘴》分为两个部分： 第1部分：主喷嘴； 第2部分：辅喷嘴。 本部分为FZ/T94064的第2部分，按照GB/T 1.1—2009给出的规则起草。 本部分由中国纺织工业联合会提出。 本部分由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。 本部分起草单位：常州捷特纺织器材有限公司、青岛天一集团红旗纺织机械有限公司、泰州市凌峰机电设备有限公司、青岛环球集团股份有限公司、国家纺织机械产品质量监督检验中心（山西）、陕西纺织器材研究所。 本部分主要起草人：付晓艳、李仲贤、刘培德、叶士强、关新、孙旭、赵玉生、李俊、高玉刚、叶枫、杨德杰、韩顺林、韩鹏。 1 范围 本部分规定了喷气织机用辅喷嘴的术语和定义、分类和标记、要求、试验方法、检验规则及包装、标志、运输和储存。 本部分适用于喷气织机气流引纬用辅喷嘴。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 191 包装储运图示标志 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T 4340.1 金属材料维氏硬度试验 第1部分：试验方法 3 术语和定义 下列术语和定义适用于本文件。 3.1 管座（socket） 固定管套和喷管的金属体。 3.2 管套（spigot） 连接喷管与管座的管状物。 3.3 喷管（nozzle pipe / tube） 封闭一端、单侧分布喷孔的异形管。 3.3.1 喷孔（orifice） 压缩空气喷出的孔。 3.3.2 喷射角（spray angle，α） 喷孔中心线与喷管中心线垂线的夹角。 3.3.3 喷向角（jet angle，β） 安装在喷气织机工作位置的辅喷嘴喷孔中心线与水平面的夹角。 4 分类和标记 4.1 分类 4.1.1 按喷孔数分为：单孔辅喷嘴和多孔辅喷嘴。 4.1.2 按喷孔孔型分为：圆锥形喷孔辅喷嘴和圆柱形喷孔辅喷嘴。 4.2 标记 辅喷嘴标记由产品名称、本标准代号、织机型号、工作长度L、喷孔径d及喷孔数组成。 示例1： GA708型喷气织机用，L=31.5mm，d=1.5mm的辅喷嘴标记为： 辅喷嘴 FZ/T94064.2-GA708-31.5X1.5 示例2： GA708型喷气织机用，L=31.5mm，d=0.4mm，19孔辅喷嘴标记为： 辅喷嘴 FZ/T94064.2-GA708-31.5X0.4-19 5 要求 5.1 辅喷嘴基本尺寸由供需双方商定，其极限偏差应符合表1规定。 表1 辅喷嘴基本尺寸及极限偏差包括：喷管厚度、喷管长度、工作长度L2、喷孔径d、喷射角α、喷向角β等参数。 5.2 喷管内外表面粗糙度Ra值不应大于0.8μm。 5.3 喷管表面显微维氏硬度不应小于850HV0.05。 5.4 管套与喷管应结合牢固，不应松动或脱落。 5.5 辅喷嘴表面应光洁，无毛刺、锈蚀等明显缺陷。 6 试验方法 6.1 基本尺寸采用普通计量器具测定。 6.2 喷射角α与喷向角β采用专用仪器测定。 6.3 表面粗糙度采用样块对照法测定，仲裁时用粗糙度仪测定。 6.4 硬度按GB/T 4340.1规定进行测定。 6.5 外观质量采用目测与手感检查。 7 检验规则 7.1 总则 辅喷嘴应按规定进行出厂检验及周期检验。
