FZ/T 50011- 2016  合成纤维假捻变形丝残余扭矩试验方法

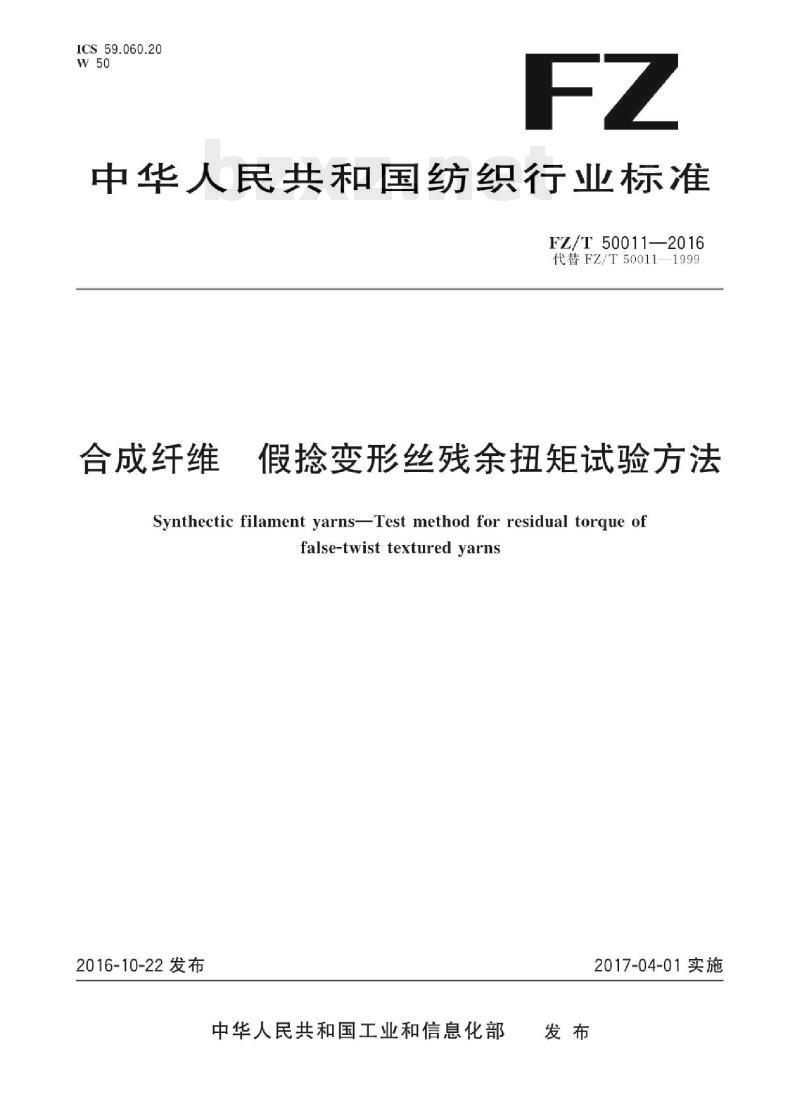

ICS 59.060.20 W50 FZ/T 50011—2016 代替 FZ/T 50011—1999 合成纤维 假捻变形丝残余扭矩试验方法 Synthectic filament yarns Test method for residual torque of false-twist textured yarns 2016-10-22 发布 中华人民共和国工业和信息化部发布 2017-04-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准代替 FZ/T 50011—1999《假捻变形丝残余扭矩试验方法》。与1999版相比主要变化如下：修改标准范围；调整章节结构，增加规范性引用文件；修改“残余扭矩”和“扭转方向”定义并增加英文表述；增加“单位捻回数”定义；修改调湿与试验标准大气；修改取样与试验次数；原方法改为附录A资料性附录并重新描述装置与步骤；增加方法A与方法B；删除注意事项等内容。 本标准由中国纺织工业联合会提出，由上海市纺织工业技术监督所归口。起草单位包括上海市纺织工业技术监督所、桐昆集团股份有限公司、荣盛石化股份有限公司等。主要起草人包括周祯德、袁媛等。本标准所代替历次版本为 FZ/T 50011—1999。 1 范围 本标准规定了假捻变形丝残余扭矩的三种试验方法：方法A（仪器法）、方法B（手工法）、附录A（扭转距离法）。仲裁时采用方法A。本标准适用于假捻变形丝。 2 规范性引用文件 GB/T 4146.1 纺织品化学纤维第1部分：属名 GB/T 4146.3 纺织品化学纤维第3部分：检验术语 GB/T 6502 化学纤维长丝取样方法 GB 9994 纺织材料公定回潮率 GB/T 14343 化学纤维长丝线密度试验方法 QB/T 1149 回形针 3 术语和定义 3.1 残余扭矩 residual torque：残余在假捻变形丝条中的扭应力，用捻回数、单位捻回数及扭转方向表示。 3.2 捻回数 twist count：假捻变形丝每扭转一圈（轴向旋转360°）为一个捻回。 3.3 单位捻回数 twist count per unit：假捻变形丝因扭应力在单位长度内产生的捻回数。 3.4 扭转方向 reverse direction：假捻变形丝在扭应力作用下产生的捻回方向，用“S”或“Z”表示。 4 原理 将一定长度的变形丝对折，在对折处加负荷后垂直悬挂。由于假捻变形丝的扭应力作用，纱条会发生旋转。通过测量其停止旋转时的捻回数，计算单位捻回数，并以捻回数、单位捻回数及扭转方向表征残余扭矩。 5 调湿和试验用标准大气 试验环境条件：温度（20±2）℃。 样品公定回潮率小于4.5%时，相对湿度（65±5）%；大于等于4.5%时，相对湿度（65±3）%。调湿时间不少于2h。 6 取样和试验次数 6.1 散件实验室样品按需取出，每个卷装试验两次。 6.2 批量样品实验室样品按GB/T 6502规定抽取，试验20个卷装，每个卷装试验两次。 6.3 同一卷装试样间隔不少于2m，退绕张力应尽可能小，以避免意外拉伸或退捻。 7 试验方法 7.1 方法A——仪器法 7.1.1 装置与用具 7.1.1.1 扭矩测试装置：立式结构，上下设夹持器，两夹持器中心不在同一垂直线上，水平间距应保证扭矩码转动时不与下夹持器碰撞；当下夹持器固定扭矩码时，上下端面距离为（500±1）mm；上夹持器左或右上方设有滑轮装置。
