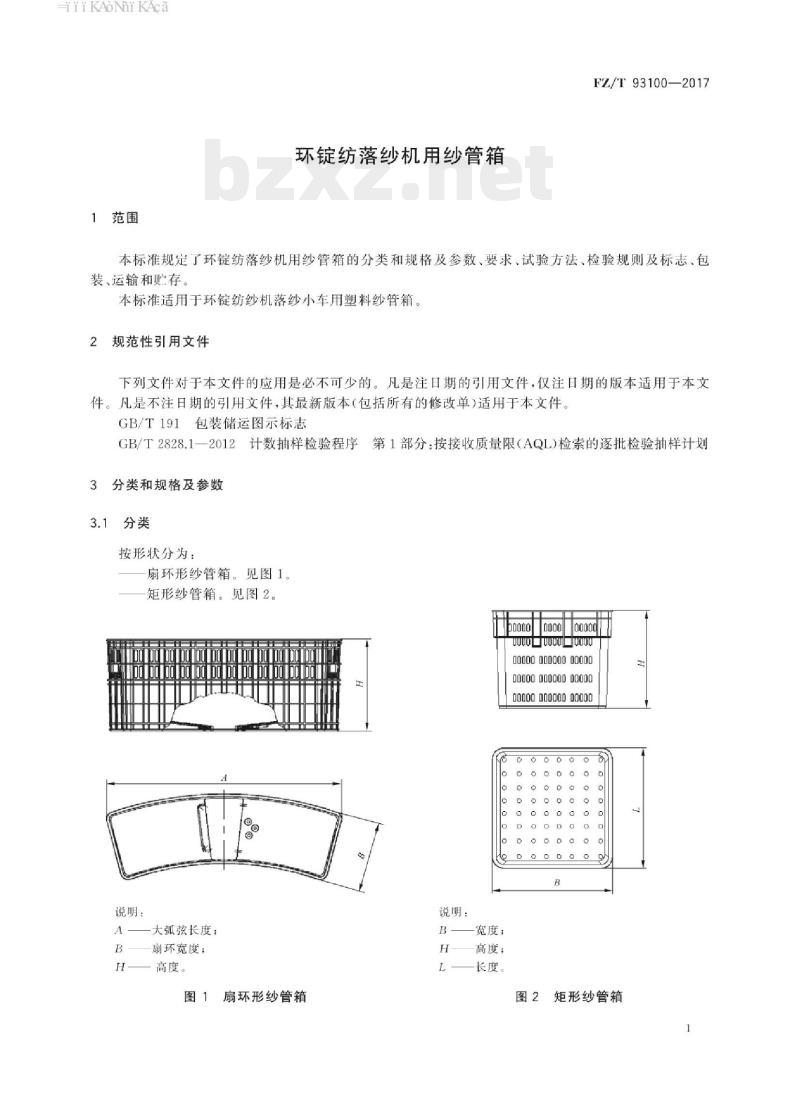

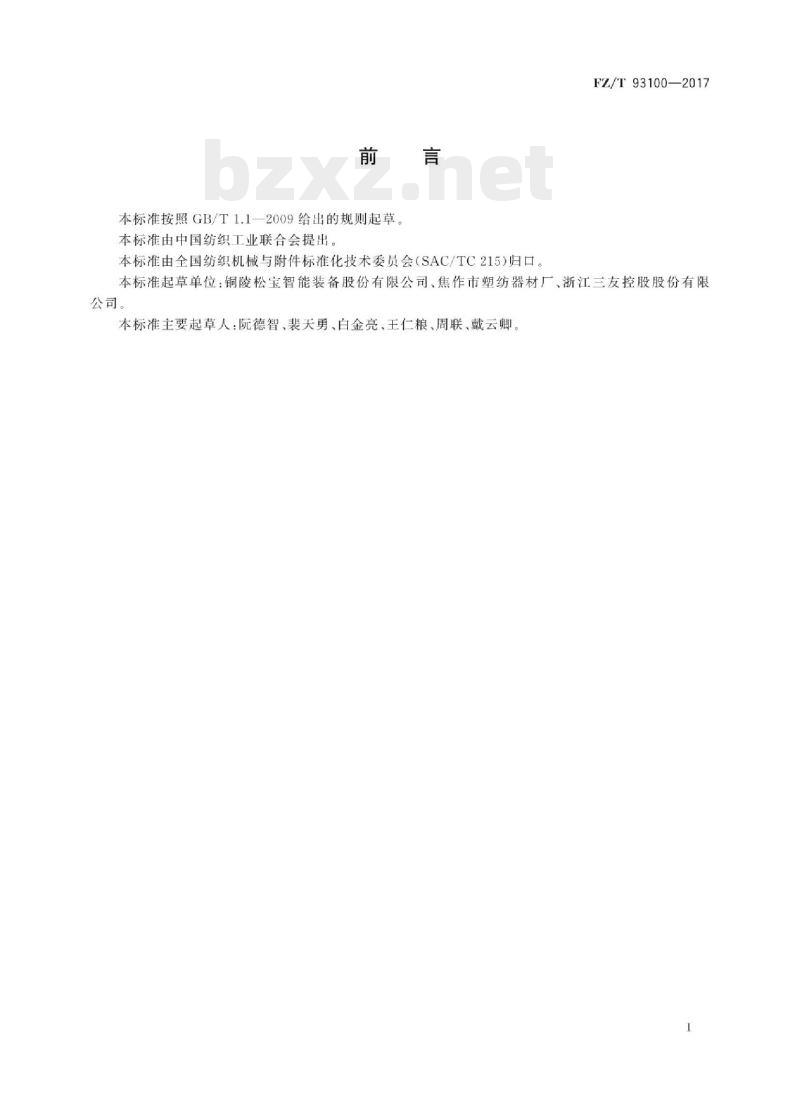

ICS 59.120.10 W93 FZ 中华人民共和国纺织行业标准 FZ/T93100—2017 环锭纺落纱机用纱管箱 Bobbin box for ring frame auto doffer 2017-11-07发布 2018-04-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：铜陵松宝智能装备股份有限公司、焦作市塑纺器材厂、浙江三友控股股份有限公司。 本标准主要起草人：阮德智、裴天勇、白金亮、王仁粮、周联、戴云卿。 1 范围 本标准规定了环锭纺落纱机用纱管箱的分类和规格及参数、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于环锭纺纱机落纱小车用塑料纱管箱。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T191 包装储运图示标志 GB/T2828.1—2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 3 分类和规格及参数 3.1 分类 按形状分为： a）扇环形纱管箱； b）矩形纱管箱。 扇环形纱管箱参数说明： A——大弧弦长度； B——扇环宽度； H——高度。 矩形纱管箱参数说明： B——宽度； H——高度； L——长度。 3.2 规格及参数 3.2.1 扇环形纱管箱规格及参数见表1。 表1 扇环形纱管箱规格及参数 1）700×230×210 mm，408锭、416锭、420锭，适用纱管长205 mm； 2）765×255×250 mm，408锭、416锭、420锭，适用纱管长230 mm； 3）815×270×260 mm，408锭、416锭、420锭，适用纱管长260 mm。 3.2.2 矩形纱管箱规格及参数见表2。 表2 矩形纱管箱规格及参数 1）430×430×345 mm，408锭、416锭、420锭、432锭、456锭、480锭，适用纱管长205 mm； 2）500×380×345 mm，408锭、416锭、420锭、432锭、456锭、480锭，适用纱管长205 mm； 3）700×230×320 mm，492锭、504锭、516锭、624锭，适用纱管长205 mm； 4）765×255×320 mm，492锭、504锭、516锭、624锭，适用纱管长230 mm； 5）815×270×330 mm，492锭、504锭、516锭、624锭，适用纱管长260 mm。 4 要求 4.1 箱体内表面应光滑、无毛刺，不勾挂纤维。 4.2 箱体外表面应光滑、完整无裂损，不允许有明显凹陷，边缘及端手部位无毛刺。 4.3 同批产品色泽应基本一致，无明显色差。 4.4 浇口处的平整质量应不影响箱体平置。 4.5 每边侧壁变形率应不大于1.0%。 4.6 外形尺寸偏差应为额定尺寸的＋0.5%～－1.0%。 4.7 同批产品质量误差应不超过±50 g。 4.8 空纱管在扇环形纱管箱底部应落管顺畅。 4.9 箱体上口内对角线收缩变化率应不大于1.0%。 4.10 箱体空箱和负重跌落后，不应有裂纹。 4.11 箱体悬挂时，不应有裂纹。 5 试验方法 5.1 侧壁变形率（4.5）采用与被测面长度相适应的直尺或样板和高度尺，在被测面变形最大点处检测。 按式（1）计算： 侧壁变形率＝L1/L×100% 式中： L——被测面所在箱体侧面的长度，单位为毫米（mm）； L1——被测面的侧壁变形量，单位为毫米（mm）。 5.2 尺寸偏差（4.6）采用钢卷尺测量。
