FZ/T 01123-2014 纺织品耐磨性能试验折边磨法

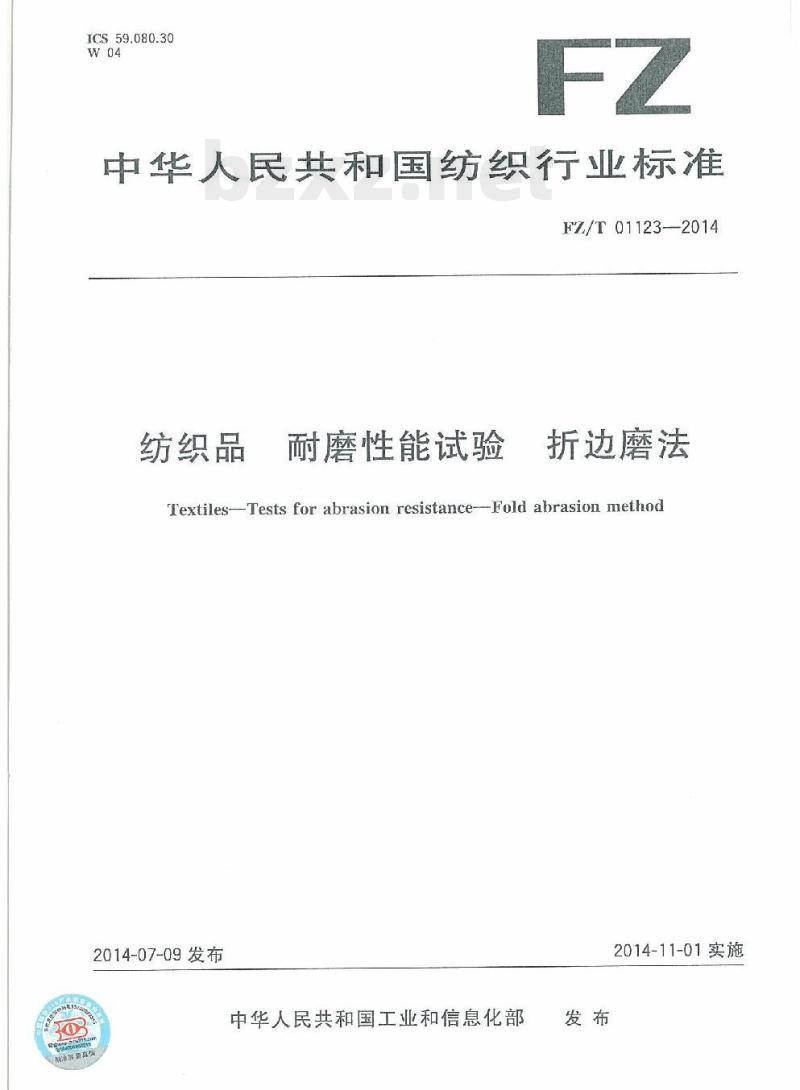

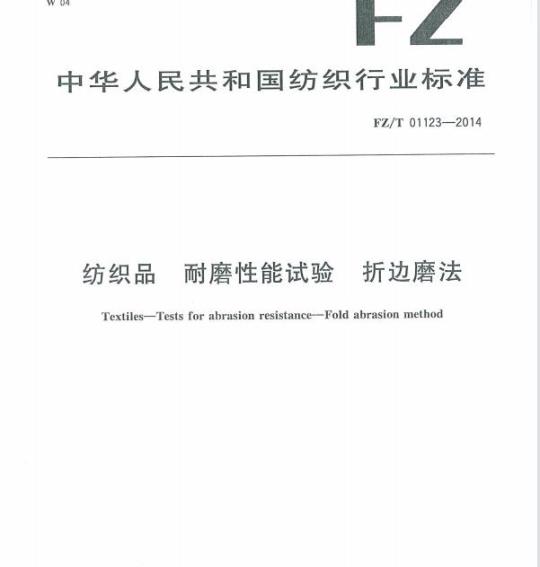

ICS 59.080.30 W04 中华人民共和国纺织行业标准 FZ/T 01123—2014 纺织品 耐磨性能试验 折边磨法 Textiles—Tests for abrasion resistance—Fold abrasion method 2014-07-09发布 中华人民共和国工业和信息化部发布 2014-11-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1）归口。 本标准起草单位：中纺标（北京）检验认证中心有限公司、广州市纤维产品检测院、浙江莱美纺织印染科技有限公司。 本标准主要起草人：王欢、刘飞飞、章辉、韩工茹、蒋幼明。 1 范围 本标准规定了采用折边磨试验仪和马丁代尔耐磨试验仪两种方法测定织物折边磨性能。 方法A（折边磨试验仪）适用于大多数织物，不适用于长毛绒类、摇粒绒等织物的绒面测试。 方法B（马丁代尔耐磨试验仪）适用于大多数织物，不适用于弹性较大的织物。 注：两种方法得到的试验结果不具有可比性。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 6529 纺织品调湿和试验用标准大气 GB/T 21196.2 马丁代尔法织物耐磨性的测定第2部分：试样破损的测定 3 原理 方法A：在规定摩擦压力下，试样在折边磨夹具上与磨料进行往复摩擦，根据试样折边处破损时的摩擦次数确定织物耐磨性能。 方法B：将组合试样安装在马丁代尔耐磨试验仪中，在规定负荷下以李莎茹图形轨迹运动与标准织物摩擦，直至试样折边处破损，以摩擦次数表征耐磨性能。 4 仪器及材料 4.1 方法A 折边磨试验仪应符合以下要求： 折边磨夹具：可夹持75mm×25mm矩形试样，夹持宽度1mm±0.1mm。 往复移动试验台：速度125次/min±5次/min，动程25mm±2mm。 旋转平台：每往复100次旋转一周。 磨料夹持装置：可夹持宽度40mm、长度不小于200mm的磨料。 摩擦压力装置：加压重锤450g±5g。 磨料：NO.600水砂纸，如使用其他磨料应在报告中注明。 4.2 方法B 试验仪器及辅料按GB/T 21196.2规定执行。 磨料为机织平纹毛织物。 摩擦负荷总有效质量为595g±7g（名义压力约9kPa）。 5 调湿和试验用标准大气 预调湿、调湿和试验用标准大气按GB/T 6529规定执行。 6 试样 6.1 方法A 实验室样品应在标准大气条件下调湿后取样。 经（纵）向和纬（横）向各取试样5块，尺寸300mm×25mm。 试样应避开褶皱、破损等疵点，距布边至少100mm。 6.2 方法B 裁样按GB/T 21196.2规定执行。
