FZ/T 92029-2015 梳棉机盖板骨架

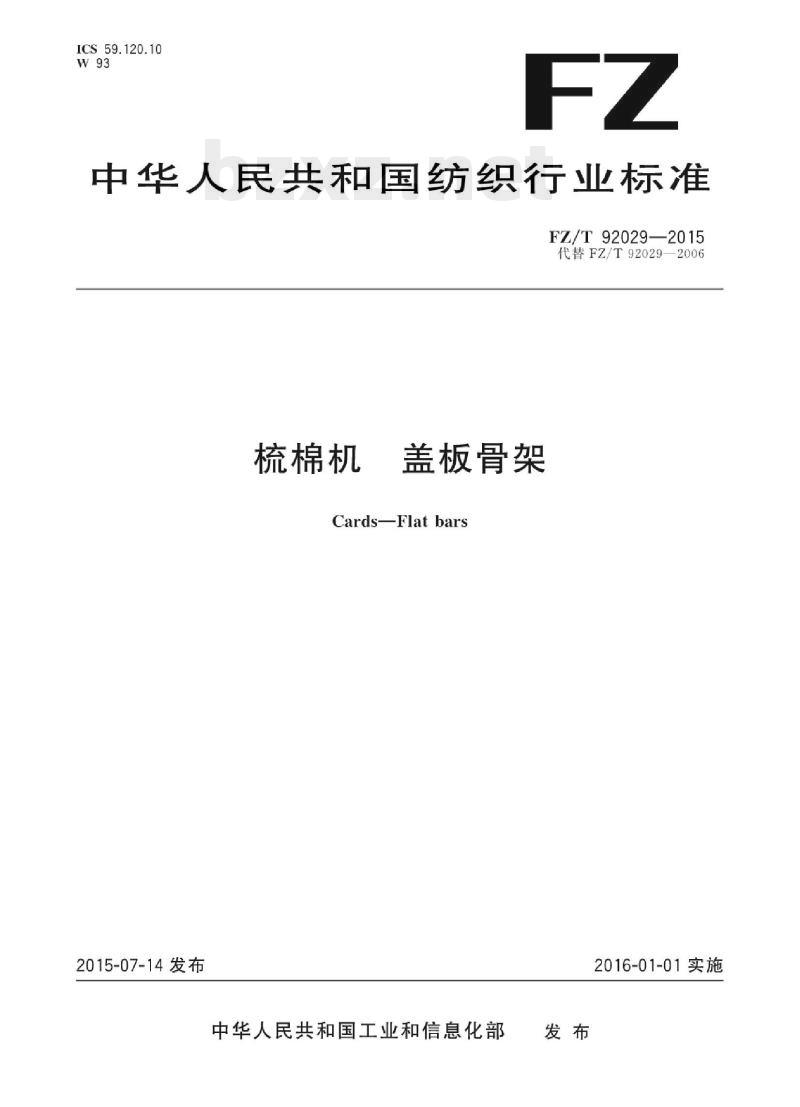

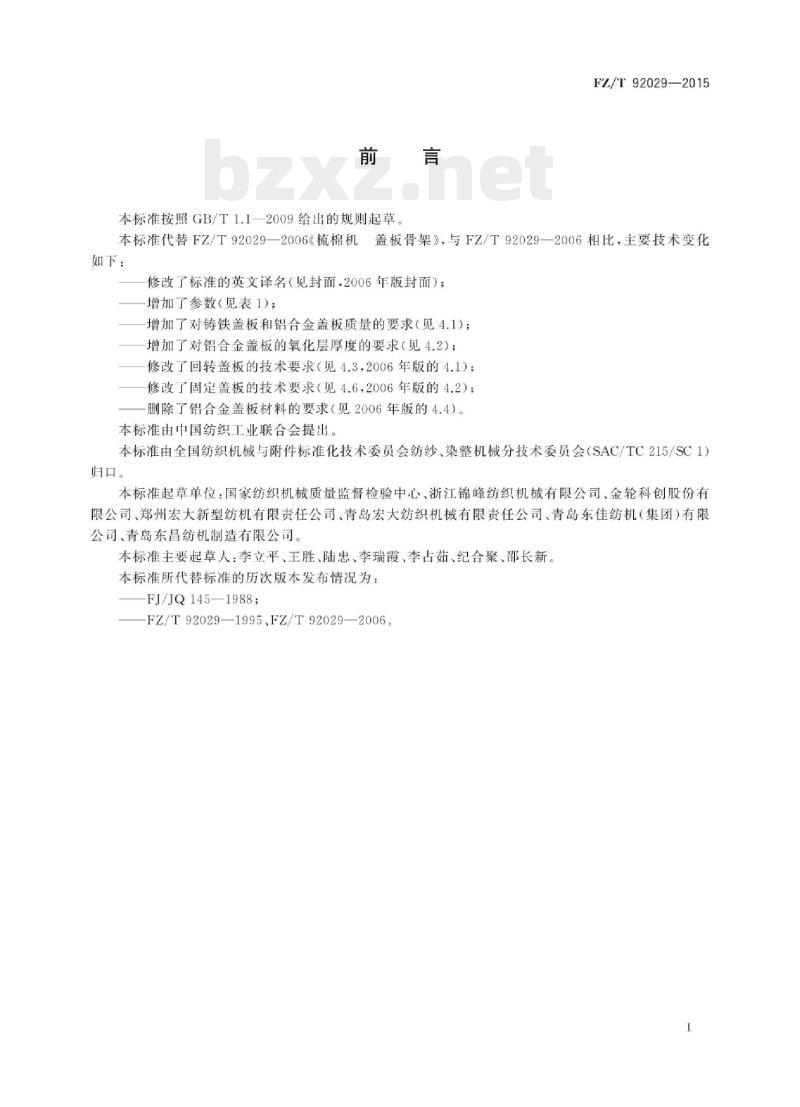

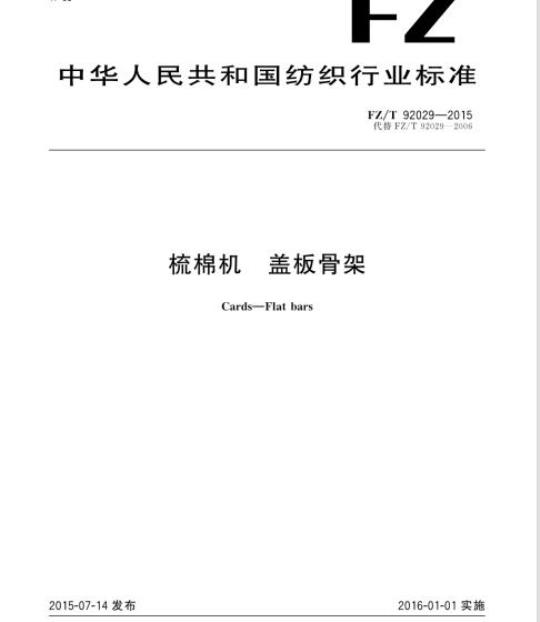

ICS 59.120.10 W93 中华人民共和国纺织行业标准 FZ/T 92029—2015 代替 FZ/T 92029—2006 梳棉机 盖板骨架 Cards-Flatbars 2015-07-14 发布 中华人民共和国工业和信息化部发布 2016-01-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准代替 FZ/T 92029—2006《梳棉机盖板骨架》，与2006版相比主要技术变化如下：修改了标准英文译名；增加了参数（见表1）；增加了铸铁盖板和铝合金盖板的质量要求（见4.1）；增加了铝合金盖板氧化层厚度要求（见4.2）；修改了回转盖板技术要求（见4.3）；修改了固定盖板技术要求（见4.6）；删除了铝合金盖板材料要求（见2006版4.4）。 本标准由中国纺织工业联合会提出，由全国纺织机械与附件标准化技术委员会归口。 本标准起草单位：国家纺织机械质量监督检验中心、浙江锦峰纺织机械有限公司、金轮科创股份有限公司、郑州宏大新型纺机有限责任公司、青岛宏大纺织机械有限责任公司、青岛东佳纺机（集团）有限公司、青岛东昌纺机制造有限公司。 本标准主要起草人：李立平、王胜、陆忠、李瑞霞、李占茹、纪合聚、邵长新。 本标准历次版本：FJ/JQ 145—1988；FZ/T 92029—1995；FZ/T 92029—2006。 1 范围 本标准规定了梳棉机盖板骨架（以下简称“盖板”）的分类和参数、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于梳棉机用盖板。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB/T 231.1 金属材料布氏硬度试验 第1部分：试验方法 GB/T 2828.1—2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 3 分类和参数 3.1 分类 按材料分为铸铁盖板和铝合金盖板。 按梳理特性分为回转盖板和固定盖板。 按趾差分为有距趾差和无距趾差。 3.2 参数 盖板参数见表1。 回转盖板：总长度1080～1601mm，工作面长度1016～1525mm，工作面宽度33.2～33.4mm，趾差0.56～0.90mm。 固定盖板：总长度1080～1622mm，工作面长度1016～1525mm，工作面宽度31.4～34.0mm，趾差0.68～0.70mm。 4 要求 4.1 铸铁盖板不允许有裂纹、冷隔、缩松等影响使用性能的缺陷；铝合金盖板表面不允许有裂纹、腐蚀斑点和硝盐痕迹。 4.2 铝合金盖板氧化层厚度应不小于0.01mm。 4.3 铝合金回转盖板底面平面度公差不大于0.04mm；铸铁回转盖板涂塑后底面平面度公差不大于0.05mm。 4.4 回转盖板两端趾应落实，允许一棱线翘起值不大于0.02mm。 4.5 链条传动铸铁盖板两端螺孔轴心线对底面的平行度公差不大于0.07mm。 4.6 固定盖板底面平面度公差不大于0.03mm。 4.7 铸铁盖板距趾面硬度应不小于200HB。 4.8 产品涂装应符合 FZ/T 90074 的规定。 5 试验方法 5.1 氧化层厚度采用涂层测厚仪检测。 5.2 平面度公差采用1级精度平板、刀口直尺及塞尺检测。 5.3 翘起值在精密平板上用塞尺测量。 5.4 螺孔轴心线平行度采用百分表及专用塞规检测。
