FZ/T 93096-2015 棉精梳机钳板

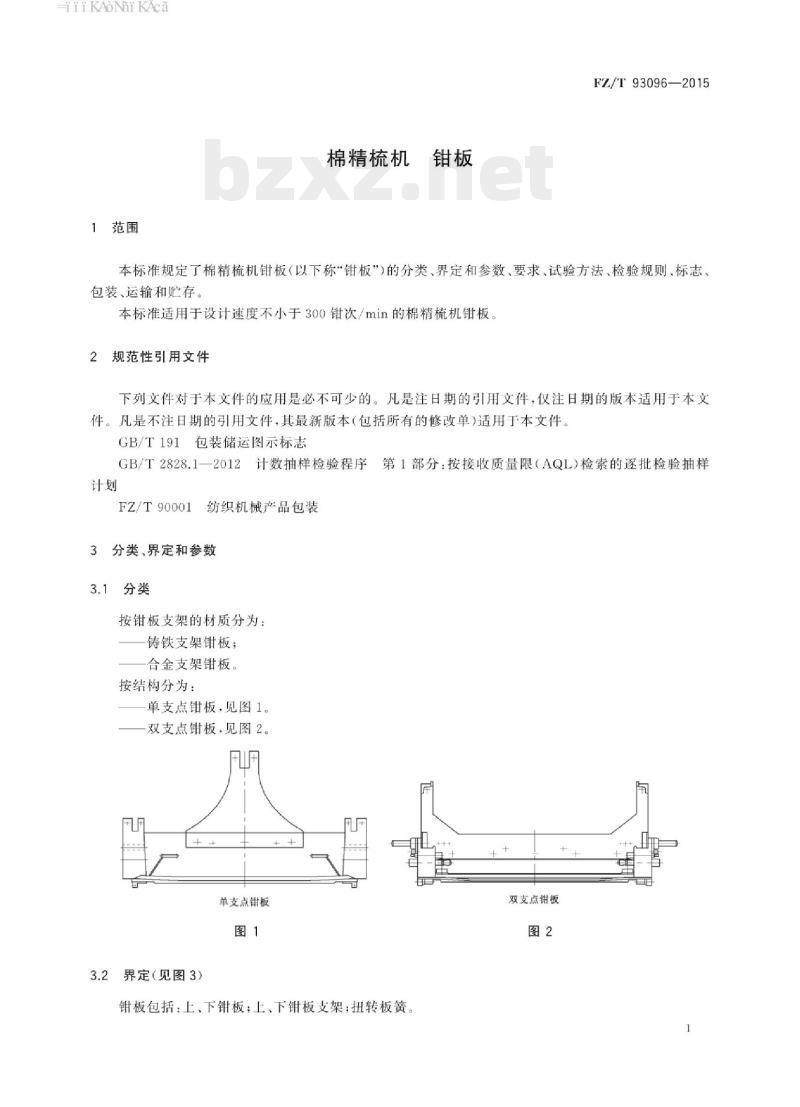

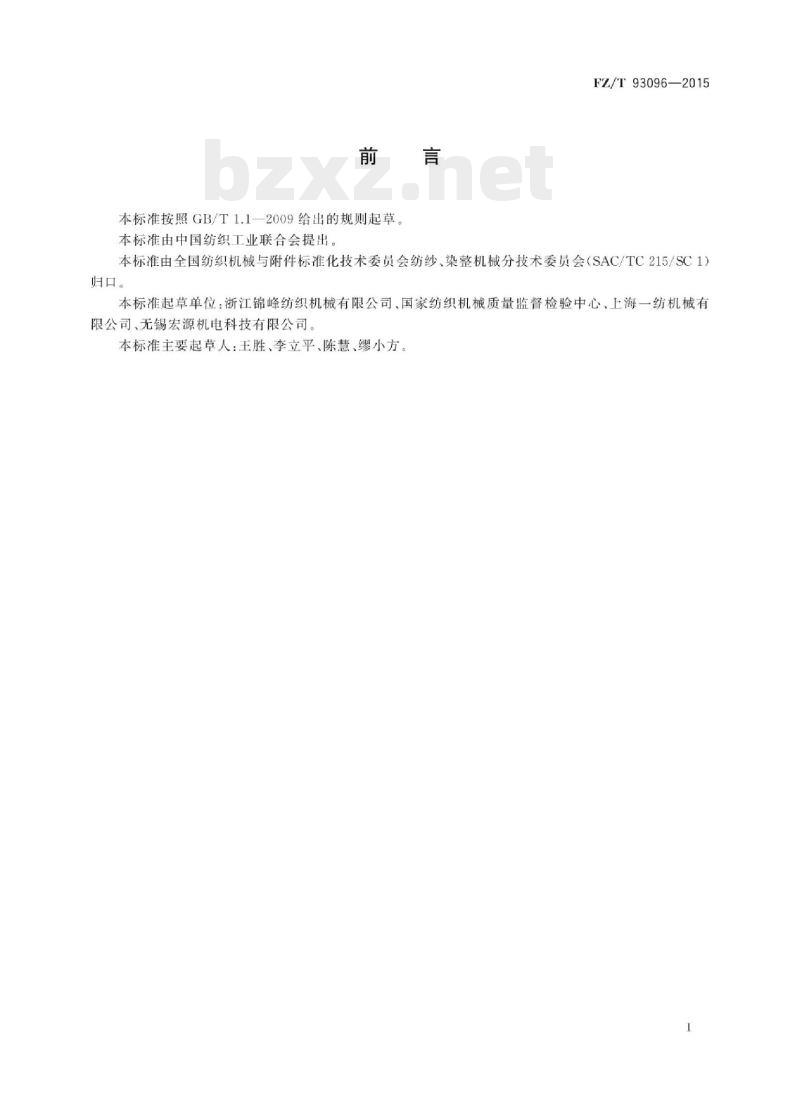

ICS59.120.10 W93 FZ 中华人民共和国纺织行业标准 FZ/T93096—2015 棉精梳机钳板 Combers for cotton - Nippers 2015-07-14发布 中华人民共和国工业和信息化部发布 2016-01-01实施 前言 本标准按照GB/T1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出，由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：浙江锦峰纺织机械有限公司、国家纺织机械质量监督检验中心、上海一纺机械有限公司、无锡宏源机电科技有限公司。 本标准主要起草人：王胜、李立平、陈慧、缪小方。 1 范围 本标准规定了棉精梳机钳板（以下简称“钳板”）的分类、界定和参数、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于设计速度不小于300钳次/min的棉精梳机钳板。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191 包装储运图示标志 GB/T 2828.1—2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 FZ/T 90001 纺织机械产品包装 3 分类、界定和参数 3.1 分类 按钳板支架材质分为：铸铁支架钳板、合金支架钳板。 按结构分为：单支点钳板（见图1）、双支点钳板（见图2）。 3.2 界定 钳板包括：上钳板、下钳板、上钳板支架、下钳板支架、扭转板簧。 3.3 参数 钳板主要参数见表1，包括钳板有效宽度、后轴孔直径、总宽度等。 铸铁支架钳板参数范围：有效宽度288～320mm，后轴孔直径12～25mm，总宽度406～416mm。 合金支架钳板参数范围：有效宽度300～318mm，后轴孔直径10、12、16mm，总宽度464、468、470、479mm。 4 要求 4.1 钳唇表面粗糙度Ra 0.8μm。 4.2 在自由状态下，上、下钳板钳唇应啮合正常。 4.3 在受力状态下（安装托棉板、扭转板簧、给棉罗拉），上、下钳板钳唇应啮合正常。 4.4 前后轴两对称安装孔中心线同轴度公差不大于0.05mm。 4.5～4.9 各类平行度公差均不大于0.05mm，包括钳唇与安装孔中心线、支承孔中心线等的平行度要求。 4.10 钳板整体外表面应光滑，无腐蚀、斑点、划痕等缺陷，加工面无锈蚀和毛刺。 4.11 钳唇处不应挂纤维。 5 试验方法 5.1 表面粗糙度采用样板比对或粗糙度仪检测。 5.2 自由状态啮合试验：用0.05mm×25mm纸带检测，不应被抽出或夹断，试验不少于8次。 5.3 受力状态啮合试验：施加0.5分度压力，纸带不得抽出或夹断，试验不少于5次。 5.4 同轴度采用标准芯棒检测。 5.5 平行度采用平板、高度尺、千分表等检测。 5.6 其余项目采用感官检测。 6 检验规则 6.1 型式检验 产品在新产品鉴定、结构材料重大变更、周期性生产检验、出厂检验差异较大或第三方检验时应进行型式检验。 检验项目为第4章全部项目。 6.2 出厂检验 产品必须经检验合格并附合格证方可出厂。
