FZ/T 97035.2-2015
基本信息
标准号： FZ/T 97035.2-2015
中文名称：针织机用针第2部分:钩针
标准类别：纺织行业标准(FZ)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
相关标签： 用针
标准分类号
关联标准
出版信息
相关单位信息
标准简介
FZ/T 97035.2-2015.
1范围
FZ/T97035的本部分规定了针织机用钩针(以下简称"钩针”)的术语和定义、分类和标记.要求、试验方法.检验规则包装.标志.运输和储存。
FZ/T 97035.2适用于针织台车.经编机和钩编机用钩针。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装 储运图示标志
GB/T2828.1计数抽样检验程序第1部分;按接收质量限(AQL)检索的连批检验抽样计划
GB/T2829周期检验计数抽样程序及表(适用于对过程稳定性的检验)
GB/T 4340.1金属维氏硬度试验 第1部分:试验方法
GB/T 30160.2纺织机械与附件 针织机用针术语 第 2部分:钩针
3术语和定义 .
GB/T 30160.2界定的术语和定义适用于本文件。
4分类和标记
4.1 分类
4.1.1根据材料形态 .分为钢片钩针和钢丝钩针。
4.1.2根据针钩形状.分为单弯曲(代号为s)针钩和多弯曲(代号为m)针钩。
4.1.3根据编织机型 .分为台车用钩针.经编机用钩针和钩编机用钩针.
4.2标记
钩针的标记方法:由产品名称.本部分代号和顺序号、总长1.针杆厚B或针杆直径d和针钩形状代号顺序组成。
示例:
符合FZT 97085.2.总长1为66.0 mm.针杆直径d为1.74 mm.单尊曲针钩的经细机用构针,其标记为:经编机用钩针FZT 97035.2 66X174-8
5要求
1范围
FZ/T97035的本部分规定了针织机用钩针(以下简称"钩针”)的术语和定义、分类和标记.要求、试验方法.检验规则包装.标志.运输和储存。
FZ/T 97035.2适用于针织台车.经编机和钩编机用钩针。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装 储运图示标志
GB/T2828.1计数抽样检验程序第1部分;按接收质量限(AQL)检索的连批检验抽样计划
GB/T2829周期检验计数抽样程序及表(适用于对过程稳定性的检验)
GB/T 4340.1金属维氏硬度试验 第1部分:试验方法
GB/T 30160.2纺织机械与附件 针织机用针术语 第 2部分:钩针
3术语和定义 .
GB/T 30160.2界定的术语和定义适用于本文件。
4分类和标记
4.1 分类
4.1.1根据材料形态 .分为钢片钩针和钢丝钩针。
4.1.2根据针钩形状.分为单弯曲(代号为s)针钩和多弯曲(代号为m)针钩。
4.1.3根据编织机型 .分为台车用钩针.经编机用钩针和钩编机用钩针.
4.2标记
钩针的标记方法:由产品名称.本部分代号和顺序号、总长1.针杆厚B或针杆直径d和针钩形状代号顺序组成。
示例:
符合FZT 97085.2.总长1为66.0 mm.针杆直径d为1.74 mm.单尊曲针钩的经细机用构针,其标记为:经编机用钩针FZT 97035.2 66X174-8
5要求
标准图片预览
标准内容

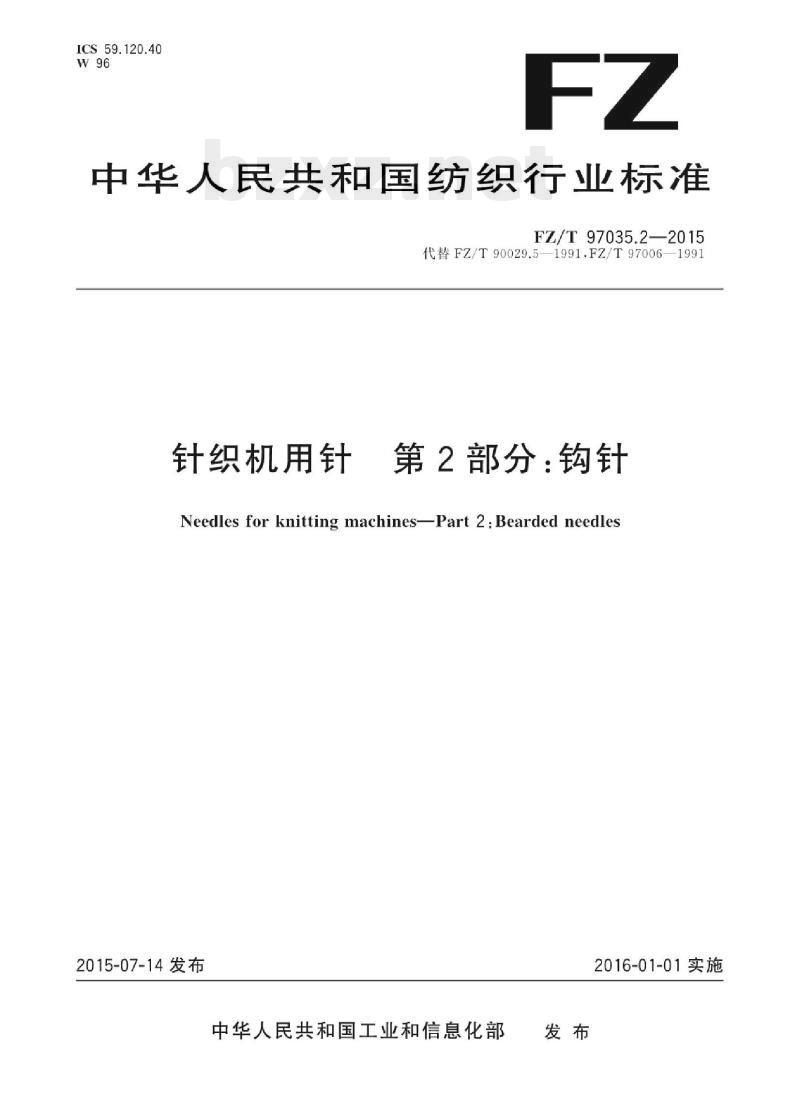

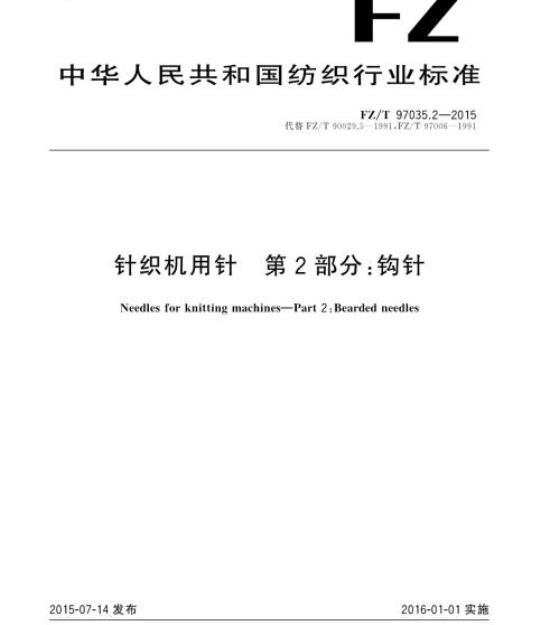

ICS59.120.40
中华人民共和国纺织行业标
FZ/T97035.2—2015
代替FZ/T90029.5—1991.FZ/T97006—1991针织机用针
第2部分：钩针
Needles for knitting machinesPart 2:Bearded needles2015-07-14发布
中华人民共和国工业和信息化部发布
2016-01-01实施

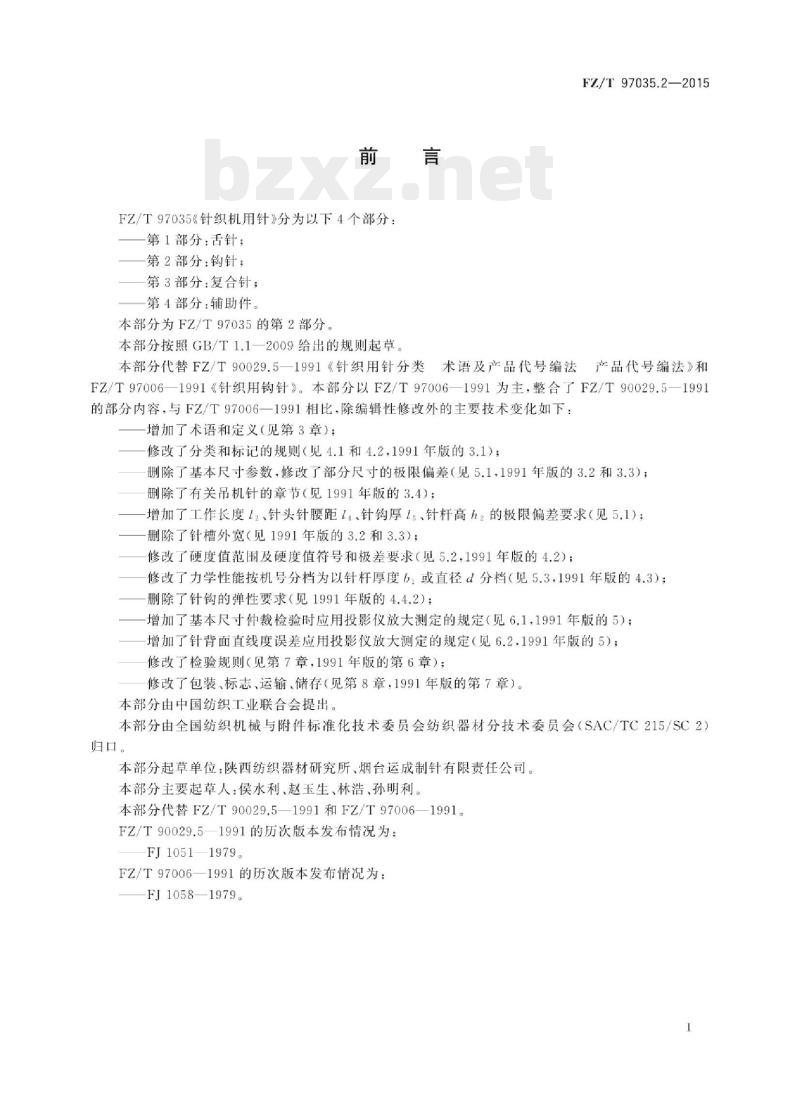

FZ/T97035《针织机用针》分为以下4个部分：一第1部分：舌针；
第2部分：钩针；
一第3部分：复合针：
第4部分：辅助件
本部分为FZ/T97035的第2部分。本部分按照GB/T1.1—2009给出的规则起草FZ/T97035.2—2015
本部分代替FZ/T90029.5一1991《针织用针分类术语及产品代号编法产品代号编法》和FZ/T97006—1991《针织用钩针》。本部分以FZ/T97006—1991为主，整合了FZ/T90029.5—1991的部分内容，与FZ/T97006一1991相比，除编辑性修改外的主要技术变化如下：增加了术语和定义（见第3章)；修改了分类和标记的规则（见4.1和4.2，1991年版的3.1）；删除了基本尺寸参数，修改了部分尺寸的极限偏差（见5.1，1991年版的3.2和3.3）；删除了有关吊机针的章节（见1991年版的3.4）；增加了工作长度12、针头针腰距1、针钩厚1s、针杆高h的极限偏差要求（见5.1）；删除了针槽外宽（见1991年版的3.2和3.3）；修改了硬度值范围及硬度值符号和极差要求（见5.2，1991年版的4.2）；修改了力学性能按机号分档为以针杆厚度61或直径d分档（见5.3.1991年版的4.3）；删除了针钩的弹性要求（见1991年版的4.4.2)；增加了基本尺寸仲裁检验时应用投影仪放大测定的规定（见6.1，1991年版的5）；增加了针背面直线度误差应用投影仪放大测定的规定（见6.2，1991年版的5）；修改了检验规则（见第7章，1991年版的第6章）；修改了包装、标志、运输、储存（见第8章，1991年版的第7章）。本部分由中国纺织工业联合会提出。本部分由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。
本部分起草单位：陕西纺织器材研究所、烟台运成制针有限责任公司。本部分主要起草人：侯水利、赵玉生，林浩、孙明利。本部分代替FZ/T90029.5—1991和FZ/T97006—1991。FZ/T90029.51991的历次版本发布情况为：FJ1051—1979。
FZ/T97006—1991的历次版本发布情况为：FJ1058—1979。
HiiKAoNiKAca

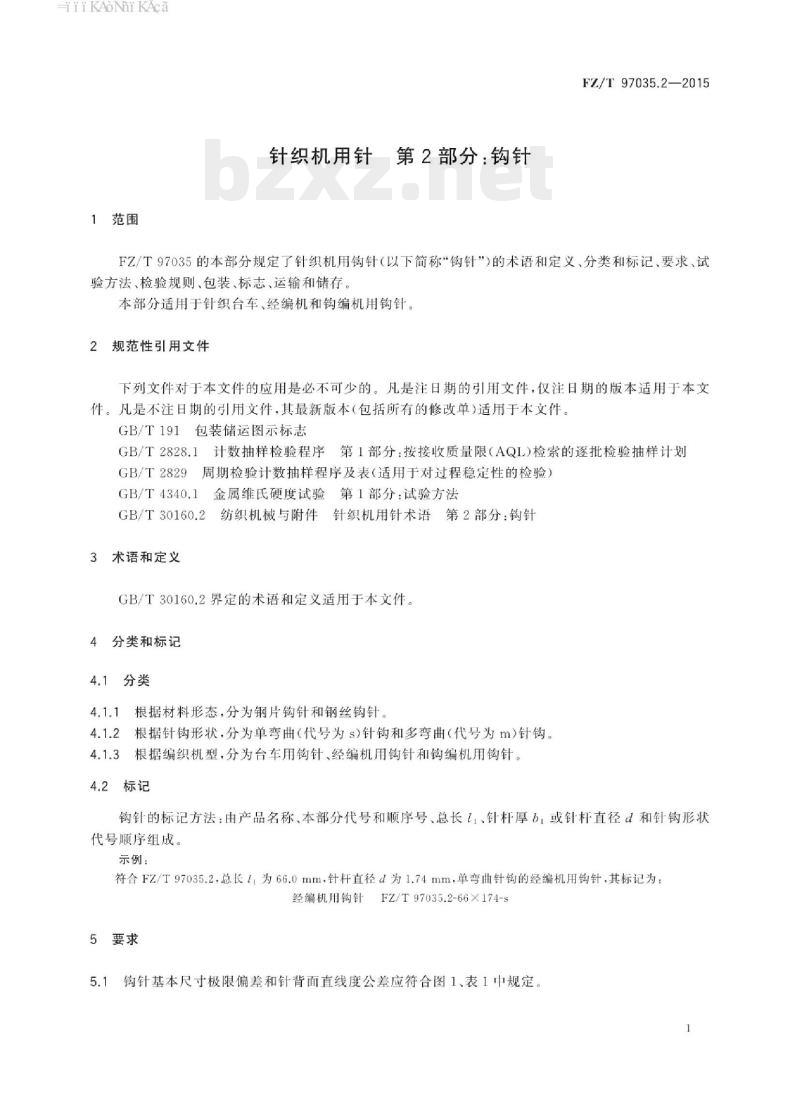

1范围
针织机用针第2部分：钩针
FZ/T97035.2—2015
FZ/T97035的本部分规定了针织机用钩针（以下简称“钩针”）的术语和定义、分类和标记、要求、试验方法、检验规则、包装、标志、运输和储存本部分适用于针织台车、经编机和钩编机用钩针。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T4340.1金属维氏硬度试验第1部分：试验方法GB/T30160.2纺织机械与附件针织机用针术语第2部分：钩针3术语和定义
GB/T30160.2界定的术语和定义适用于本文件。4分类和标记
4.1分类
4.1.1根据材料形态，分为钢片钩针和钢丝钩针4.1.2根据针钩形状，分为单弯曲（代号为s）针钩和多弯曲（代号为m）针钩。4.1.3根据编织机型，分为台车用钩针、经编机用钩针和钩编机用钩针。4.2标记
钩针的标记方法：由产品名称、本部分代号和顺序号、总长11、针杆厚b1或针杆直径d和针钩形状代号顺序组成。
示例：
符合Fz/T97035.2.总长li为66.0mm，针杆直径d为1.74mm，单弯曲针钩的经编机用钩针，其标记为经编机用钩针FZ/T97035.2-66×174-S5要求
5.1钩针基本尺寸极限偏差和针背面直线度公差应符合图1、表1中规定1
iiiKANiKAca
FZ/T97035.2—2015
基本尺寸名称及代号
针杆厚b/针杆直径d
针头宽b2
总长11
工作长度12
针钩长13
针头针腰长1
针头厚15
针尖长16
针睡高h
针杆高h2
针钩开口高h
针钩总高h
针腰开口高hs
针头高h6
-0.08/100
多弯曲针钩钢丝钩针
-0.08/100
单弯曲针钩钢片钩针
钩针的结构和基本尺寸
钩针基本尺寸极限偏差
极限偏差
单位为毫米
单位为毫米
iiiKAoNiKAca
同批钩针硬度及其硬度极差应符合表2的规定。5.2
表2同批钩针硬度及其硬度极差
硬度/HV0.2
硬度极差/HV0.2
台车用钩针
573~713
经编机用钩针
623~739
钩针弹性应良好，受力弯曲后的塑性变形量应符合表3的规定。5.3
表3钩针弹性
针钩端至支点的距离/mm
弯曲角度α/（）
塑性变形量△/mm
台车用钩针
d≥0.7mm
经编机用钩针
5.4工作时与纱线接触处的表面粗糙度Ra值应不大于0.8um。钩针外表面应光滑，无毛刺、黑斑、锈迹等。5.5
6试验方法
基本尺寸应用普通计量器具测定：仲裁时，应用投影仪放大测定6.2
针背面直线度误差应用投影仪放大测定。测定硬度值应按GB/T4340.1的规定，FZ/T97035.2—2015
钩编机用钩针
623739
钩编机用钩针
测定钩针弹性应采用图2所示夹紧装置进行，角度尺的最小分度值应不大于0.5°单位为毫米
针钩端
20或25
图2钩针弹性测量装置
夹紧装置
6.5表面粗糙度应用标准样块比对测定；仲裁时，应用表面粗糙度仪测定。外观质量应用手感、目测。
7检验规则
7.1总则
7.1.1钩针应通过以下类别的检验：7.1.1.1
型式检验。
iiKANiKAca
FZ/T97035.2—2015
出厂检验。
7.1.2型式检验和出厂检验应由制造厂质量检验部门负责进行，订货方也可按本部分中的出厂检验规定在1个月内对购进的钩针进行验收，根据订货方要求，制造厂应提供出厂检验所在周期的型式检验报告。
7.1.3在型式检验或出厂检验中，被检验的样本单位若有不符合本部分表4、表5对检验项目的有关规定时，即为不合格；有一个或一个以上不合格，即为不合格品。7.2检验
7.2.1型式检验
7.2.1.1连续生产的钩针应以生产过程稳定的时间为周期进行型式检验，当停止生产一个周期以上又恢复生产，或者产品的设计、结构、制造工艺、材料有较大变动时，也应进行型式检验7.2.1.2
型式检验应按GB/T2829中判别水平Ⅱ的一次抽样方案，型式检验方案由表4给出。表4钩针的型式检验方案
检验项目名称
针杆厚b/针杆直径d
针头宽b2
总长11
工作长度12
针钩长1：
针头针腰长1
针头厚1：
针尖长七
针睡高h
针杆高h
针钩开口高ha
针钩总高h
针钩开口高h。
针头高h6
针背面直线度
硬度值bzxZ.net
表面粗糙度
外观质量
出厂检验
要求的章条号
试验方法的章条号
不合格质量水平
每批钩针都应进行出厂检验，经型式检验合格后方可进行出厂检验不合格分类
每批钩针应以枚为样本单位进行出厂检验，出厂检验应按GB/T2828.1中的特殊检验水平S-3的一次抽样方案，从正常检验开始，出厂检验方案由表5给出。4
iiKANiKAca
检验项目名称
针杆厚bi/针杆直径d
总长1
表面粗糙度
外观质量
包装、标志、运输、储存
表5钩针的出厂检验方案
要求的章条号
试验方法的章条号
8.1.1钩针应经检验合格并附有合格证，方可进行包装。FZ/T97035.2—2015
接收质量限
8.1.2钩针应采用多层包装，其初始包装宜采用纸袋或塑料袋，运输包装宜采用双瓦楞纸箱。8.2标志
8.2.1产品标志
钩针的多层包装物上均应有产品标志，其上标明：a)
制造厂名和商标；
产品标记：
数量；
生产批号或生产日期。
包装标志
不合格分类
钩针运输包装箱上应有包装标志（运输包装收发货标志和包装储运图示标志），其内容应符合以下规定。
8.2.2.1.1运输包装收发货标志
运输包装收发货标志还应标明：a）数量；
b）毛重；
体积（长×宽×高=m\）。
2包装储运图示标志
8.2.2.1.2
包装储运图示标志应符合GB/T191规定2运输包装收发货标志和包装储运图示标志应分别位于包装箱的侧面和端面。8.2.2.2
标志应用油漆、油墨等印色材料涂打或印刷，标志应清晰、耐久。8.2.2.3
8.3运输
钩针在运输过程中应加盖遮篷，8.4储存
钩针应包装完好地存放在通风干燥并无腐蚀性介质的环境中，其质量在一年内应符合FZ/T97035的本部分。
FZ/T97035.2-2015
中华人民共和国纺织
行业标准
针织机用针第2部分：钩针
FZ/T97035.2—2015
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：gb168.cn
服务热线：400-168-0010
010-68522006
2015年8月第一版
书号：1550662-28845
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
