标准内容

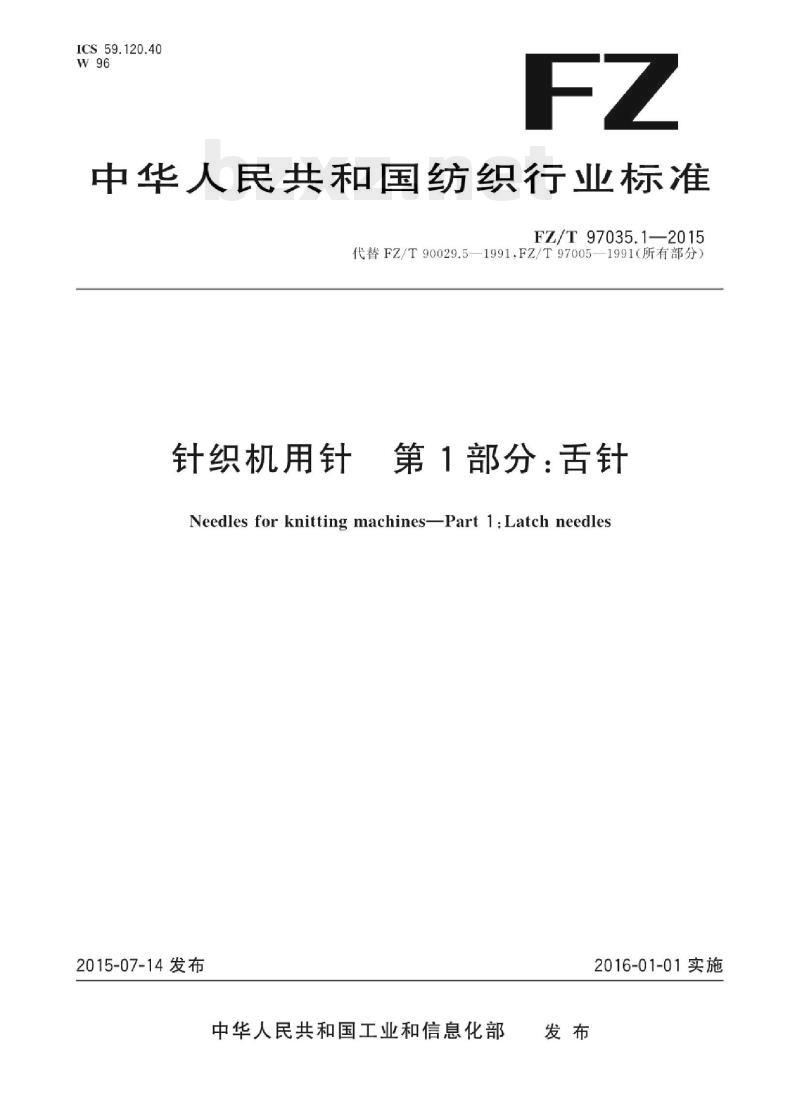

ICS59.120.40
中华人民共和国纺织行业标准
FZ/T97035.1—2015
代替FZ/T90029.5—1991，FZ/T97005—1991（所有部分）针织机用针第1部分：舌针
Needles for knitting machinesPart 1:Latch needles2015-07-14发布
中华人民共和国工业和信息化部2016-01-01实施

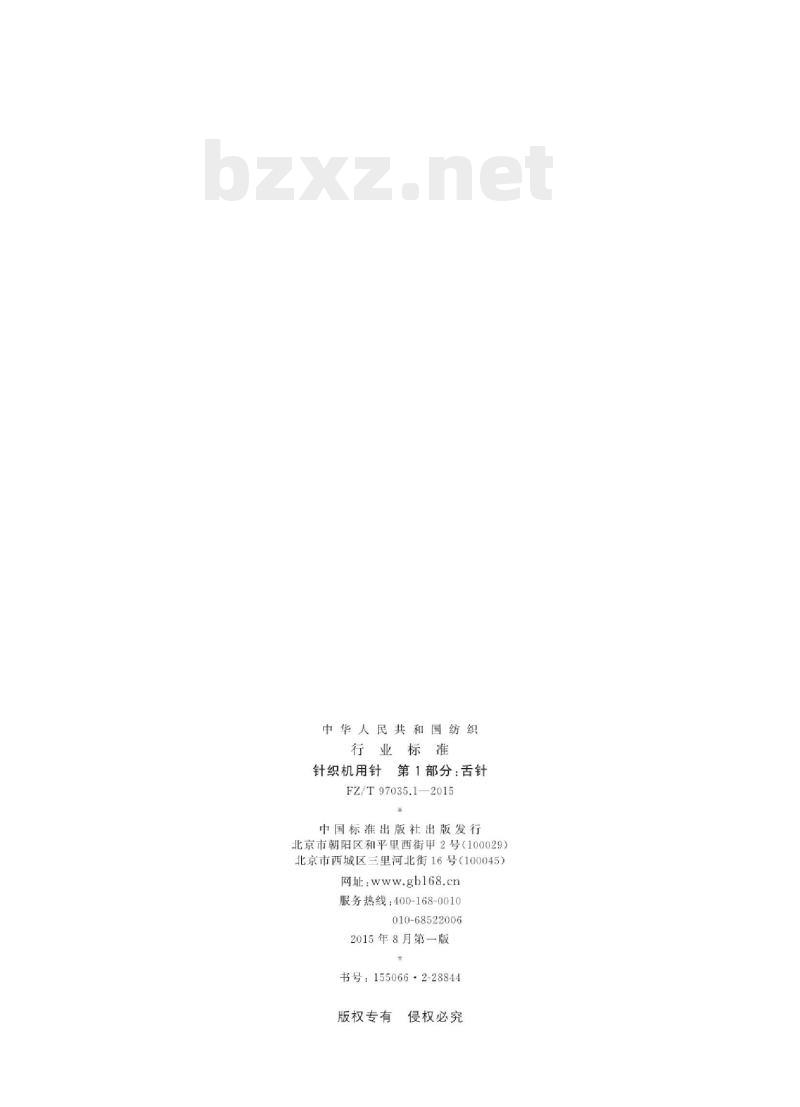

中华人民共和国纺织
行业标准
针织机用针第1部分：舌针
FZ/T97035.1—2015
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：gb168.cn
服务热线：400-168-0010
010-68522006
2015年8月第一版
书号：155066·2-28844
版权专有
侵权必究

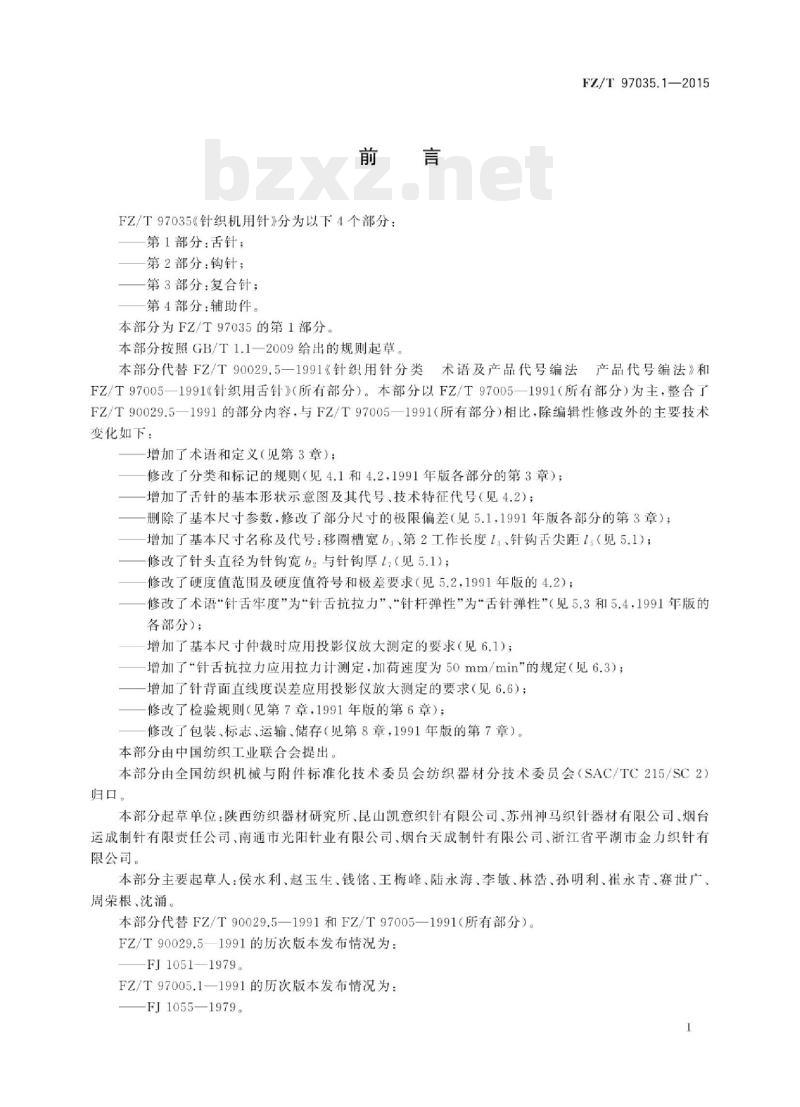

FZ/T97035《针织机用针》分为以下4个部分：第1部分：舌针；
一第2部分：钩针；
一第3部分：复合针；
一第4部分：辅助件。
本部分为FZ/T97035的第1部分。本部分按照GB/T1.1一2009给出的规则起草。FZ/T97035.1—2015
本部分代替FZ/T90029.5一1991《针织用针分类术语及产品代号编法产品代号编法》和FZ/T97005—1991《针织用舌针》（所有部分）。本部分以FZ/T97005—1991（所有部分）为主，整合了FZ/T90029.5—1991的部分内容，与FZ/T97005—1991（所有部分）相比，除编辑性修改外的主要技术变化如下：
增加了术语和定义（见第3章）；修改了分类和标记的规则（见4.1和4.2，1991年版各部分的第3章）；-增加了舌针的基本形状示意图及其代号、技术特征代号（见4.2）；一删除了基本尺寸参数，修改了部分尺寸的极限偏差（见5.1，1991年版各部分的第3章）；增加了基本尺寸名称及代号：移圈槽宽b3、第2工作长度13、针钩舌尖距15（见5.1）；修改了针头直径为针钩宽b2与针钩厚1，（见5.1）；修改了硬度值范围及硬度值符号和极差要求（见5.2.1991年版的4.2）；修改了术语“针舌牢度”为“针舌抗拉力”、“针杆弹性”为“舌针弹性”（见5.3和5.4，1991年版的客部分）；
增加了基本尺寸仲裁时应用投影仪放大测定的要求（见6.1）；增加了“针舌抗拉力应用拉力计测定，加荷速度为50mm/min\的规定（见6.3）；增加了针背面直线度误差应用投影仪放大测定的要求（见6.6）；修改了检验规则（见第7章，1991年版的第6章）；一修改了包装、标志、运输、储存（见第8章，1991年版的第7章）。本部分由中国纺织工业联合会提出。本部分由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。
本部分起草单位：陕西纺织器材研究所、昆山凯意织针有限公司、苏州神马织针器材有限公司、烟台运成制针有限责任公司、南通市光阳针业有限公司、烟台天成制针有限公司、浙江省平湖市金力织针有限公司。
本部分主要起草人：侯水利、赵玉生、钱铭、王梅峰、陆永海、李敏、林浩、孙明利、崔永青、赛世广、周荣根，沈涌。

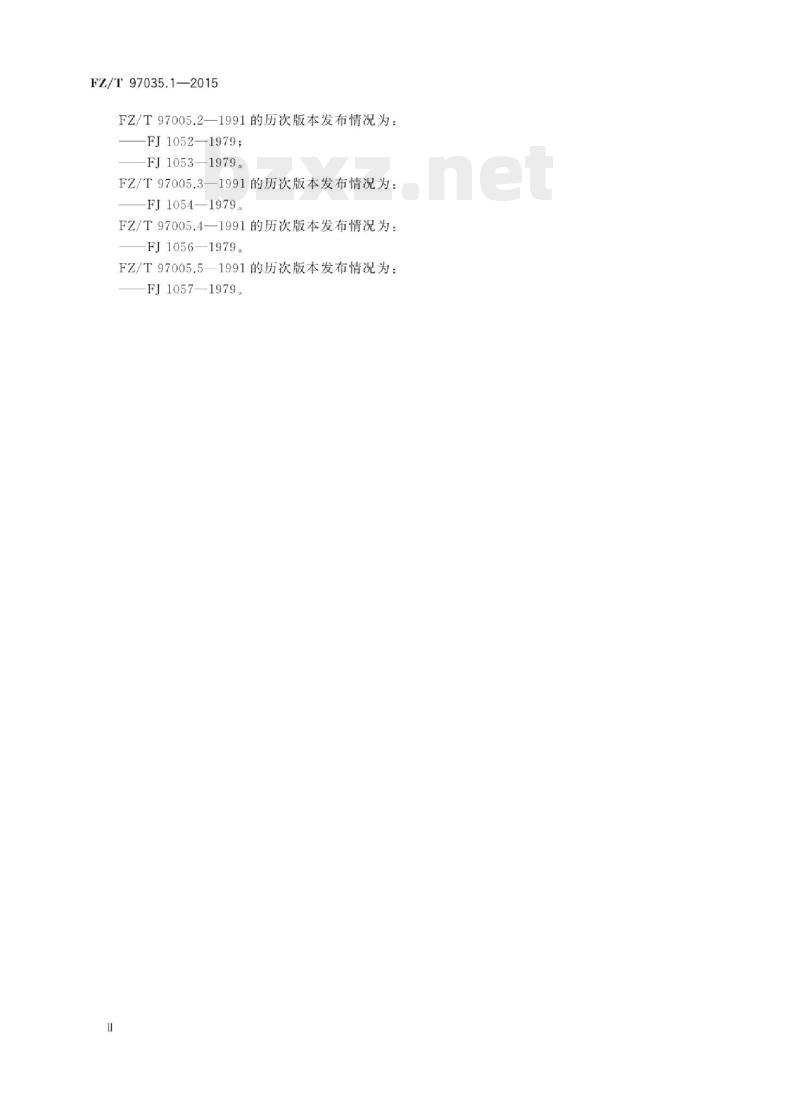

本部分代替FZ/T90029.5—1991和FZ/T97005—1991（所有部分）。FZ/T90029.5—1991的历次版本发布情况为：FJ1051—1979。
FZ/T97005.1一1991的历次版本发布情况为：-FJ1055—1979。
FZ/T97035.1—2015
FZ/T97005.2—1991的历次版本发布情况为：FJ1052—1979;
-FJ1053—1979。
FZ/T97005.3—1991的历次版本发布情况为：FJ1054—1979。
FZ/T97005.4—1991的历次版本发布情况为：FJ1056—1979.
FZ/T97005.5—1991的历次版本发布情况为：FJ1057—1979。
HiiKAoNiKAca

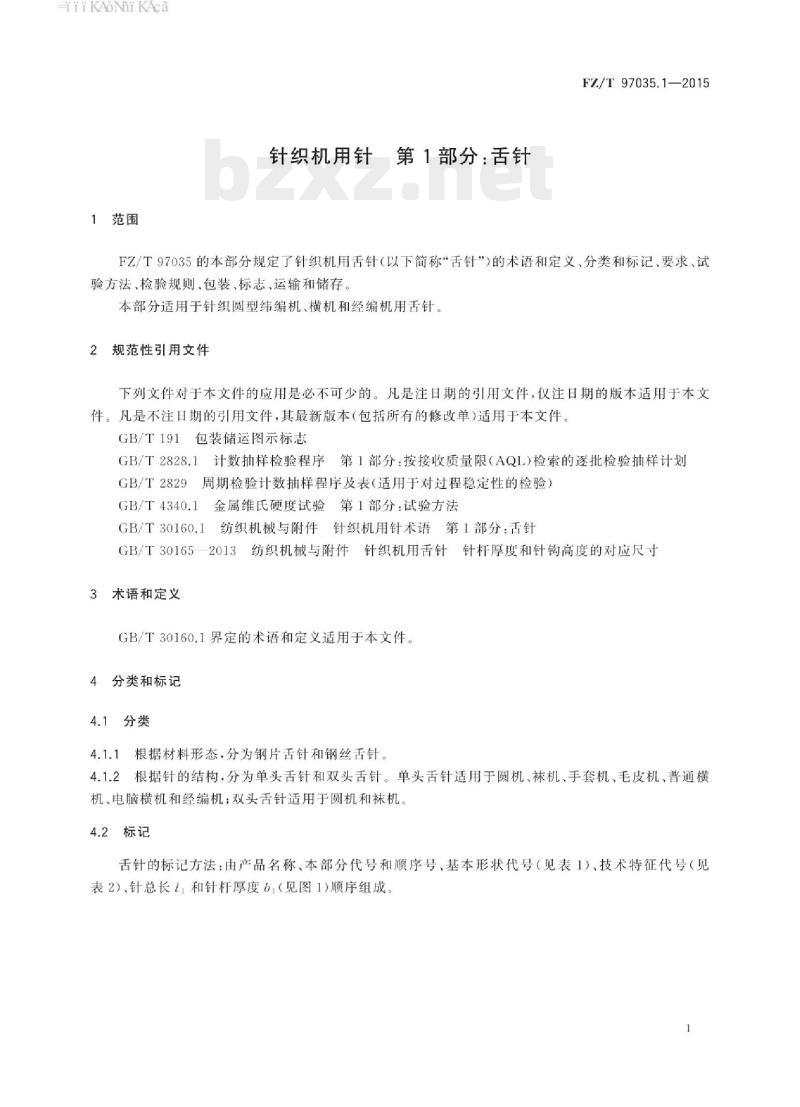

1范围
针织机用针第1部分：舌针
FZ/T97035.1—2015
FZ/T97035的本部分规定了针织机用舌针（以下简称“舌针”）的术语和定义、分类和标记、要求、试验方法，检验规则、包装、标志、运输和储存。本部分适用于针织圆型纬编机，横机和经编机用舌针。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T191包装储运图示标志
GB/T2828.1i
计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T4340.1
金属维氏硬度试验第1部分：试验方法GB/T30160.1
纺织机械与附件针织机用针术语第1部分：舌针GB/T30165一2013纺织机械与附件针织机用舌针针杆厚度和针钩高度的对应尺寸3术语和定义
GB/T30160.1界定的术语和定义适用于本文件4分类和标记
4.1分类
4.1.1根据材料形态.分为钢片舌针和钢丝舌针。4.1.2根据针的结构，分为单头舌针和双头舌针。单头舌针适用于圆机、袜机、手套机、毛皮机、普通横机、电脑横机和经编机；双头舌针适用于圆机和袜机。4.2标记
舌针的标记方法：由产品名称、本部分代号和顺序号、基本形状代号（见表1）、技术特征代号（见表2），针总长11和针杆厚度6，（见图1)顺序组成1
HiiKAoNiKAca
FZ/T97035.1—2015
表1舌针基本形状及代号
基本形状
分类代号
iiiKAoNiKAca
针背磨沟
技术特征
舌针技术特征及代号
针槽壁高度h。比针杆高度h低0.3mmr≤50mm
针杆外侧铣/磨槽
t>20mm
针槽壁高度h比针杆高度h低0.3mm，且针曲(沟）长不大于13mm
注：空心箭头指示处为与技术特征对应、示例1：
FZ/T97035.1—2015
示意图
符合Fz/T97035.1，针总长21为65.0mm，针杆厚度bl为0.41mm，针槽壁高度比针杆高度h2低0.3mm，大圆机用单针钢片舌针，其标记为
大圆机用舌针FZ/T97035.1-Vo65X41示例2：
符合FZ/T97035.1，针总长21为71.0mm，针杆厚度bl为1.10mm，针槽壁高度比针杆高度h2低0.3mm，针杆外侧铣/磨槽的袜机用单针睡钢片舌针，其标记为：袜机用舌针FZ/T97035.1-Vos71×110示例3：
符合FZ/T97035.1，针总长l为89.0mm，针杆厚度bl为1.50mm，针钩宽bz（直径）为0.94mm，针槽壁高度比针杆高度h低0.3mm，针杆外侧铣/磨槽的电脑横机用舌针，其标记为：电脑横机用舌针FZ/T97035.1-Vos89X150-945要求
舌针基本尺寸（见图1)及其极限偏差和形状公差应按以下要求：3
-iiKAoNiKAca
FZ/T97035.1—2015
针杆厚度和针钩高度的对应尺寸符合GB/T30165一2013第2章规定；基本尺寸的极限偏差符合表3中的规定；针背面直线度公差符合图1中的规定0.04/100
图1活针基本尺寸
表3舌针基本尺寸极限偏差
基本尺寸名称及代号
针杆厚度6
针钩宽b2
移圈槽宽6
>0.50~0.80
钢片舌针
极限偏差
单位为毫米
单位为毫米
钢丝舌针
iiiKAoNhikAca
针总长11
第1工作长度12
第2工作长度13
针宽度山
针钩舌尖距1
针舌动程16
针钩厚1
针距高度h
针杆高度h2
针钩高h3
复上高h
舌复下高hs
基本尺寸名称及代号
表3（续）
钢片舌针
极限偏差
FZ/T97035.1-2015
单位为毫米
钢丝舌针
同批舌针硬度应为603HV0.2713HVO.2，其硬度极差应不大于30HV0.2针舌抗拉力应符合表4的规定。
针舌抗拉力
针杆厚度6//mm
针舌抗拉力/N
>0.400.45
>0.450.50
>0.50~0.60
舌针弹性应良好，其受力后的塑性变形量应符合表5的规定表5舌针弹性
针杆厚度61/mm
偏转角α/（）
塑性变形量4/mm
>0.50~0.60
>0.60~0.80bzxz.net
针舌与针钩应吻合，针舌摆动灵活，其自由偏摆量应符合表6的规定。表6
针钩舌尖距ls/mm
针舌自由偏摆量/mm
针舌自由偏摆量
>9.0～12.0
>12.0~16.0
>0.60~0.70
>0.80~1.00
>16.0~20.0
FZ/T97035.1—2015
针钩、针舌、针颈、针槽壁的表面粗糙度Ra值应不大于0.8μm。5.6
5.7舌针表面应光滑，无毛刺、黑斑、锈迹等。6试验方法
基本尺寸应用普通计量器具测定仲裁时，应用投影仪放大测定。测定硬度值应按GB/T4340.1的规定。6.2
测定针舌抗拉力应用拉力计，加荷速度为50mm/min。6.3
测定舌针弹性应采用图2所示夹紧装置进行，角度尺的最小分度值应不大于0.5°6.4
针钩端
图2舌针弹性测量装置
针舌自由偏摆量应用测量显微镜测定。6.5
6.6针背面的直线度应用投影仪放大测定。夹紧装置
表面粗糙度应用标准样块比对测定；仲裁时，应用表面粗糙度仪测定。6.7
外观质量应用手感、目测。
7检验规则
7.1.1舌针应通过以下类别的检验：7.1.1.1型式检验。
7.1.1.2出厂检验。
单位为毫米
7.1.2型式检验和出厂检验应由制造厂质量检验部门负责进行，订货方也可按本部分中的出厂检验规定在1个月内对购进的舌针进行验收；根据订货方要求，制造厂应提供出厂检验所在周期的型式检验报告。
7.1.3在型式检验或出厂检验中，被检验的样本单位若有不符合本部分表7、表8对检验项目的有关规定时，即为不合格；有一个或一个以上不合格，即为不合格品。2检验
7.2.1型式检验
7.2.1.1连续生产的舌针应以生产过程稳定的时间为周期进行型式检验，当停止生产一个周期以上又恢复生产，或者产品的设计、结构、制造工艺、材料有较大变动时，也应进行型式检验7.2.1.2型式检验应按GB/T2829中判别水平Ⅱ的一次抽样方案，型式检验方案由表7给出。6
检验项目名称
针杆厚度6
针钩宽b2
移图槽宽b3
针总长1
第1工作长度12
第2工作长度13
针距宽度1
针钩舌尖距1s
针钩厚16
针距高度h1
针杆高度h2
针钩高h3
舌复上高h4
舌复下高hs
针背面直线度
针舌抗拉力
舌针弹性
针舌自由偏摆量
表面粗糙度
外观质量
出厂检验
7舌针的型式检验方案
要求的章条号
试验方法的章条号
FZ/T97035.1—2015
不合格质量水平
每批舌针都应进行出厂检验，经型式检验合格后方可进行出厂检验，不合格分类
每批舌针应以枚为样本单位进行出厂检验，出厂检验应按GB/T2828.1中的特殊检验水平S-3的一次抽样方案，从正常检验开始，出厂检验方案由表8给出。表8
8舌针的出厂检验方案
检验项目名称
针杆厚度b1
针钩高h
针总长1
第1工作长度12
第2工作长度13
表面粗糙度
外观质量
要求的章条号
试验方法的章条号
接收质量限
不合格分类
FZ/T97035.1—2015
包装、标志、运输和储存
8.1包装
8.1.1舌针应经检验合格并附有合格证，方可进行包装，8.1.2舌针应采用多层包装，其初始包装宜采用纸袋或塑料袋，运输包装宜采用双瓦楞纸箱8.2标志
8.2.1产品标志
活针的包装物上均应有产品标志，其上标明：a）
制造厂名或商标；
b）产品标记；
c）数量；
d）生产批号或生产日期。
8.2.2包装标志
8.2.2.1舌针运输包装箱上应有包装标志（运输包装收发货标志和包装储运图示标志），其内容应符合以下规定。
8.2.2.1.1运输包装收发货标志
运输包装收发货标志还应标明：a）数量；
b）毛重；
c）体积（长×宽×高=
8.2.2.1.2包装储运图示标志
m）。
包装储运图示标志应符合GB/T191规定8.2.2.2运输包装收发货标志和包装储运图示标志应分别位于包装箱的侧面和端面。8.2.2.3标志应用油漆、油墨等印色材料涂打或印刷，标志应清晰、耐久。8.3运输
舌针在运输过程中应加盖遮篷。8.4储存
舌针应包装完好地存放在通风干燥并无腐蚀性介质的环境中，其质量在一年内应符合FZ/T97035的本部分。
版权专有侵权必究
FZ/T97035.1-2015
书号：155066：2-28844
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
