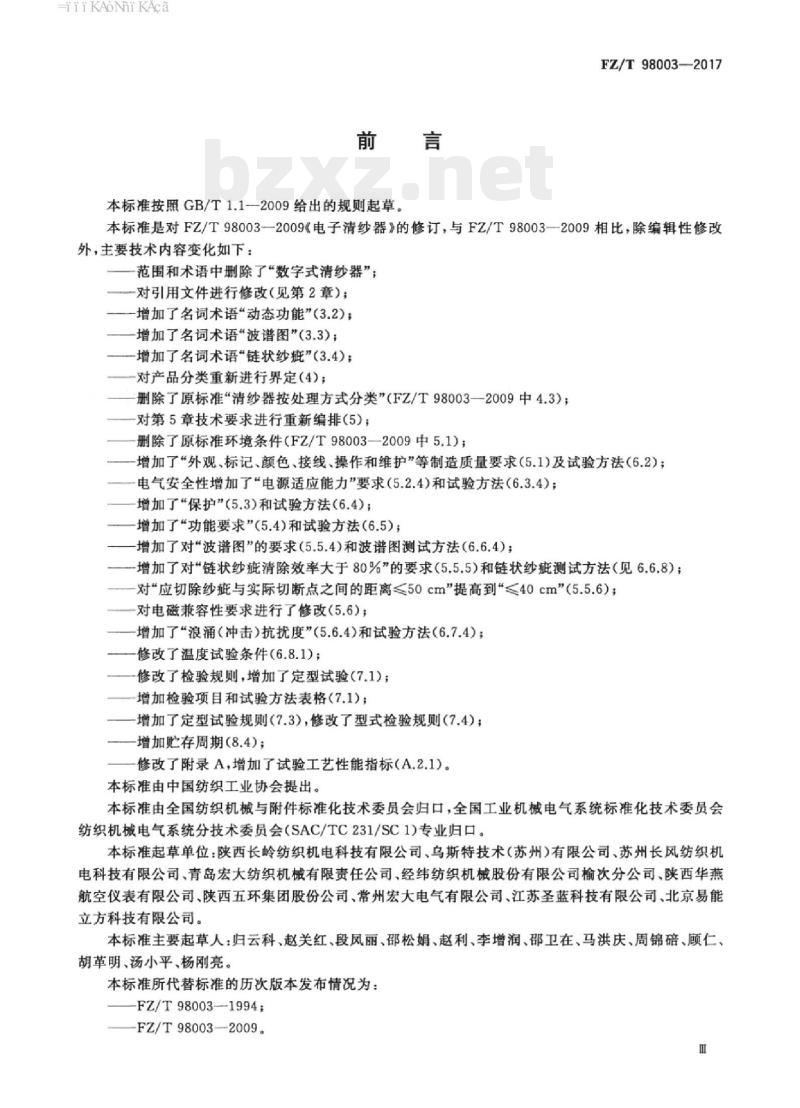

本标准是对FZ/T98003—2009《电子清纱器》的修订，与FZ/T98003—2009相比，除编辑性修改外，主要技术内容变化如下：
范围和术语中删除了“数字式清纱器”；一对引用文件进行修改（见第2章）；—-增加了名词术语动态功能”（3.2)；-增加了名词术语“波谱图”（3.3》；增加了名词术语链状纱疵”（3.4)；对产品分类重新进行界定（4）：删除了原标准“清纱器按处理方式分类”(FZ/T98003—2009中4.3)；对第5章技术要求进行重新编排（5）；删除了原标准环境条件（FZ/T98003—2009中5.1)；-增加了“外观、标记、颜色、接线、操作和维护”等制造质量要求（5.1)及试验方法（6.2）；电气安全性增加了“电源适应能力”要求（5.2.4）和试验方法（6.3.4）；增加了“保护”（5.3）和试验方法（6.4）；增加了“功能要求”（5.4）和试验方法（6.5）；增加了对\波谱图”的要求（5.5.4)和波谱图测试方法（6.6.4）；增加了对“链状纱疵清除效率大于80%”的要求（5.5.5)和链状纱疵测试方法（见6.6.8）；对“应切除纱疵与实际切断点之间的距离≤50cm”提高到\≤40cm”（5.5.6）；对电磁兼容性要求进行了修改（5.6）：增加了“浪涌（冲击）抗扰度”（5.6.4）和试验方法（6.7.4）；一修改了温度试验条件（6.8.1)；修改了检验规则，增加了定型试验（7.1)；增加检验项目和试验方法表格（7.1）；增加了定型试验规则（7.3），修改了型式检验规则（7.4）；增加贮存周期（8.4）；
修改了附录A，增加了试验工艺性能指标（A.2.1）。本标准由中国纺织工业协会提出。本标准由全国纺织机械与附件标准化技术委员会归口，全国工业机械电气系统标准化技术委员会纺织机械电气系统分技术委员会（SAC/TC231/SC1)专业归口。本标准起草单位：陕西长岭纺织机电科技有限公司，乌斯特技术（苏州）有限公司，苏州长风纺织机电科技有限公司、青岛宏大纺织机械有限责任公司、经纬纺织机械股份有限公司榆次分公司、陕西华燕航空仪表有限公司，陕西五环集团股份公司，常州宏大电气有限公司，江苏圣蓝科技有限公司、北京易能立方科技有限公司。
本标准主要起草人：归云科、赵关红、段风丽、邵松娟、赵利、李增润、邵卫在、马洪庆、周锦碚、顾仁、胡革明，汤小平，杨刚亮。
本标准所代替标准的历次版本发布情况为：FZ/T98003—1994;
—FZ/T98003—2009。
Hii KAoNhi KAca
HiiKAoNhiKAca
1范围
电子清纱器
FZ/T98003—2017
本标准规定了电子清纱器的术语和定义，产品分类、技术要求，试验方法、检验规则和标志、包装、运输、贮存等内容。
本标准适用于与纺织机械配套使用的光电式电子清纱器，电容式电子清纱器和光电电容式电子清纱器（以上简称清纱器）。
2规范性引用文件
下列文件对手本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T2423.1
第2部分：试验方法试验A：低温电工电子产品环境试验
GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热方法GB/T2423.8电工电子产品环境试验立第2部分：试验方法试验Ed：自由跌落GB/T2423.10
电工电子产品环境试验第2部分：试验方法试验Fc.振动（正弦）GB/T5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件GB/T11463电子测量仪器可靠性试验GB/T17626.2
电磁兼容试验和测量技术
：静电放电抗扰度试验
GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5
GB/T17626.11
FZ/T01050
FZ/T90054
FZ/T90074
电磁兼容试验和测量技术浪涌（冲击）抗扰度试验电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验纺织品纱线症点的分级与检验方法电容式纺织机械仪器仪表产品包装
纺织机械产品涂装
纺织机械铭牌型式、尺寸及技术要求FZ/T90089.1
FZ/T90089.2
纺织机械铭牌内容
FZ/T91006
FZ/T99016
FZ/T99017
FZ/T99018
3术语和定义
纺织机械镀覆和化学处理
纺织机械电气控制系统保护联结电路连续性试验规范纺织机械电气控制系统绝缘电阻试验规范纺织机械电气控制系统
耐压试验规范
下列术语和定义适用于本文件。3.1
静态功能static functions
纱线从静止到正常运行速度之间的状态称为静态。在静态下具有的检测清除功能为静态功能。1
HiiKAoNhiKAca
FZ/T98003—2017
动态功能dynamicfunction
纱线正常运行的状态称为动态。在动态下具有的检测清除功能为动态功能。3.3
波谱图
wavespectrogram
纱线线密度变化的频率域表示方法之一，图的纵坐标（线性）为周期性不勾的相对平均幅度值，图的横坐标(对数)对应周期性不勾的波长，并将其划分为若干个频道。3.4
Echain yarn defects
链状纱症
是指在平纱上产生的幅度、长度较小的周期性纱症。4产品的组成及分类
4.1清纱器一般由检测单元、处理单元、控制单元，与设备接口单元、通讯接口等部分组成。4.2清纱器按检测方式分类：光电式，电容式、光电电容一体式等。4.3适应纱支范围：5tex~120tex。4.4清纱器清除的纱疵类别：棉结、短粗节、长粗节、细节、链状纱疵、异性（异质、异色）纤维等。4.5纱症的分级应符合FZ/T01050的规定，或按国际通用的规定。5要求
5.1制造质量
5.1.1外观
清纱器外形尺寸应符合设计要求，外表漆层，电镀，发黑应符合FZ/T90074和FZ/T91006的要求。表面应光洁、色应一致，不应有裂痕、变形及其他机械性损伤、污染、锈蚀，紧固件无松动。塑料件无起泡、开裂、变形现象。
5.1.2标记
清纱器上的开关、指示灯、按钮（按键）等应有表示功能的标记，且应正确、清晰，端正，牢固。可采用图形符号与文字并用的形式。
5.1.3颜色
清纱器上的开关、指示灯、按钮（按键）的颜色应符合GB5226.1一2008中第10章的规定。5.1.4接线
清纱器与主机连接导线和电缆应符合GB5226.1一2008中第11章的规定，配线技术应符合GB5226.1--2008中第13章的规定。5.1.5操作与维修
清纱器设计与安装应便于操作和维修。2
HiiKAoNhiKAca
5.2电气安全性
5.2.1保护接地
FZ/T98003—2017
清纱器应具有保护接地端子，并有或PE标志，保护连接应符合GB5226.1一2008中第8章的要求。保护联结电路连续性应符合GB5226.1一2008中8.2.3的规定。5.2.2绝缘电阻
清纱器经受恒定湿热试验后的绝缘电阻应大于等于2MQ5.2.3耐电压强度
清纱器应进行耐电压强度试验，试验中不得有击穿和飞弧现象。5.2.4电源适应能力
在交流电源电压（220土22）V，频率（50士1）Hz的范围内应能正常工作；或根据主机要求提供电源。
5.3保护
清纱器应设置欠电压、过电压保护，功能故障保护，短路保护等。5.4功能要求
清纱器应具有自动、手动操作功能，参数设定功能、自诊断功能、安全保护功能和报警显示等功能。清纱功能应正常。
5.5性能要求
5.5.1转换特性
转换特性线性相对误差≤8.00%。5.5.2
检测灵敏度
检测灵敏度相对误差8≤8.00%。5.5.3
信噪比
信噪比SNR>20.00dB。
波谱图
所得到的波谱图应位于标准信号发生器所选定的波长区域内（适用于具有波谱功能清纱器）。5.5.5链状纱症
链状纱疵清除效率不小于80%（适用于具有链状纱疵清除功能清纱器）。5.5.6留头长度
应切除纱疵与实际切断点之间的距离≤40cm。HiiKAoNniKAca
FZ/T98003—2017
5.5.7切刀机构寿命
切刀机构寿命试验应不小于50万次。清纱工艺考核指标
见表1。
工艺考核指标
正切率A
清除效率日
品质因数Q
正切率不一致系数KA
清除效率不一致系数K。
电磁兼容性
可耐受8kV静电压干扰。
短粗节
可承受1kV，5kHz的快速瞬变脉冲群干扰。可承受10ms的电源短时中断干扰。5.6.3
可承受1kV(开路电压）浪涌（冲击）干扰。5.7环境适用性
应按GB/T2423.1和GB/T2423.2的要求进行温度试验。应按GB/T2423.3的要求进行湿度试验。应按GB/T2423.10的要求进行振动试验。5.7.4应按GB/T2423.8的要求进行自由跌落试验。可靠性
长粗节
平均无故障工作时间MTBF：检测放大单元>15000h，控制箱>8000h。6
试验方法
见表2。
检具名称
兆欧表
耐压试验仪
数字万用表
信号发生器
切刀机构寿命试验装置
制造质量的检验
表2检具
规格型号及精度等级
直流500V
0~5000V.50Hz
四位半
正弦波率范围：1Hz~300Hz
FZ/T98003—2017
光电式电子清纱器采用直径误差小于5%的金属丝作为试样，由不同直径金属丝与不同号数的纱线相对应。电容式电子清纱器采用直径均匀的化学纤维作为试样，由不同线密度或根数的化学纤维与不同号数的纱线相对应制造质量(5.1)用目测、手感及其必要的手段进行检查。6.3电气安全性试验
保护接地电路的连续性（5.2.1）按照F2/T99016进行试验。6.3.2
绝缘电阻(5.2.2)按照FZ/T99017进行试验。6.3.3
3耐电压强度（5.2.3）按照FZ/T99018进行试验。若干
电源适应能力（5.2.4），按表3进行试验，每种组合条件下试验持续时间不小于15min，试验时电子清纱器应运行正常。
表3电源适用能力试验条件
电压/V
保护试验
颜率/Hz
电压/V
频率/Hz
6.4.1电压或欠电压保护（5.3）：在电源输入端处接入一个可调电源，调节可调电源的输人电压，使其高于或低于工作充许电压，直至出现过电压或欠电压保护。6.4.2功能故障保护（5.3）：清纱器在正常工作时，突然复位、热插拔、掉电，清纱器应能得到保护。6.4.3短路保护（5.3）：清纱器在正常工作时，使其任意两相相线之间突然短路直至出现短路保护。6.5功能试验
试验方法由制造厂在该产品的技术条件中规定，对其各项功能（5.4）逐项进行测试。正常运行中，检测槽中放人双纱时，切刀能立即动作。5
FZ/T98003—2017
6.6性能试验
6.6.1转换特性试验
6.6.1.1试样的选择
与控制箱设定的纱线号数相对应取两组试样，每组试样不少于5个。短粗节通道最大试样按式（1）确定，细节通道最小试样按式（2)确定，然后再按比例选取中间试样。max=dXSmar
pmin=0.5d
式中：
短粗节通道最大试样：
一对应于控制箱设定的纱线号数：Smax短粗节通道最大倍率设定值；min—细节通道最小试样。
6.6.1.2转换特性线性相对误差
纱线号数设定分别取两个常用品种，在检测头的测试槽中放入试样，在检测头输出端检测到相应的电压，扣除放入标准规前的零值电压，即为检测头灵敏度U。每种测试不少于3次，计算实测值D：，见式（3）：然后分别试验该组其他4种试样，方法同前。按式（4)计算平均值D，在以上试验中选出D：的最大值Dimax，按式（5)计算出转换特性线性相对误差(5.5.1)。D.
D-Dimaxl
式中：
对应于某试样的转换灵敏度实测值（中间值）：对应于某试样的实测平均电压，单位为伏（V)；某试样的直径或根数；
转换灵敏度平均值（中间量）；试样数量（累加次数）；
转换特性线性相对误差（%）。
检测灵敏度试验
（3）
·（4)
（5）
检测灵敏度相对误差（5.5.2），按6.6.1的方法分别测试的检测头不少于5个，每个检测头测试不少于3次，分别计算各检测头灵敏度平均值U，5个检测头灵敏度电压的平均值U与检测灵敏度相对误差，按式(6)和式(7)计算。
（6）
