FZ/T 99008- 2016
基本信息
标准号： FZ/T 99008- 2016
中文名称：FXD系列纺织用高效率多速三相异步电动机技术条件(机座号160~200)
标准类别：纺织行业标准(FZ)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
标准分类号
关联标准
出版信息
相关单位信息
标准简介
FZ/T 99008- 2016.
1范围
FZ/T 99008规定了FXD系列纺织用高效率多速三相异步电动机的型式基本参数与尺寸、技术要求、检验规则和试验方法以及标志,包装与保用期的要求。
FZ/T 99008适用于棉.毛、麻、丝及化纤等各类纺织设备专用的FXD系列高效率多速三相异步电动机(机座号160~200)(以下简称“电动机")。本标准规定的电动机具有防纤维堵塞能力,适应于在短纤维的环境中使用。
注:可根据用户要求,制成配热带型电动机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191- -2008 包装 储运图示标志
GB 755- 2008 旋转电机定额和性能
GB/T 997- -2008旋转 电机结构型式、安装型式及接线盒位置的分类(IM代号)
GB/T 1032- -2012三相异 步电动机试验方法
GB 1971-2006旋转电机线端标志 与旋转方向
GB/T 199--1993旋转 电机冷却方法
GB/T 4772.1- -1999旋转电机尺寸和输 出功率等级第1 部分:机座号56~400和凸缘号55~1080
GB/T 4942.1- -2006旋转 电机整体结构的防护等级(IP代码)分级
GB 10068- 2008轴中心高为 56 mm及以上电机的机械振动振动的测量、 评定及限值
GB/T 10069.1--2006旋转 电机噪声测定方法及隈值第1部分:旋转电机噪声测定方法.
GB 14711-2013中小型 旋转电机安全要求
GB/T 22719.1- -2008 交流 低电压电机散嵌绕组匝间绝缘第1部分:试验方法
GB/T 22719.2- -2008 交流低 电压电机散嵌绕组匝间绝緣第2部分:试验限值
FZ/T 90059- -2009纺织用电机恒定湿热试验方法
3型式.基本参数与尺寸
3.1电动机的外壳防护等级为 IP44 (按GB/T 4942.1- -2006 的规定)。
3.2 电动机的冷却方式为lC411(按GB/T 1993-1993的规定)。
1范围
FZ/T 99008规定了FXD系列纺织用高效率多速三相异步电动机的型式基本参数与尺寸、技术要求、检验规则和试验方法以及标志,包装与保用期的要求。
FZ/T 99008适用于棉.毛、麻、丝及化纤等各类纺织设备专用的FXD系列高效率多速三相异步电动机(机座号160~200)(以下简称“电动机")。本标准规定的电动机具有防纤维堵塞能力,适应于在短纤维的环境中使用。
注:可根据用户要求,制成配热带型电动机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191- -2008 包装 储运图示标志
GB 755- 2008 旋转电机定额和性能
GB/T 997- -2008旋转 电机结构型式、安装型式及接线盒位置的分类(IM代号)
GB/T 1032- -2012三相异 步电动机试验方法
GB 1971-2006旋转电机线端标志 与旋转方向
GB/T 199--1993旋转 电机冷却方法
GB/T 4772.1- -1999旋转电机尺寸和输 出功率等级第1 部分:机座号56~400和凸缘号55~1080
GB/T 4942.1- -2006旋转 电机整体结构的防护等级(IP代码)分级
GB 10068- 2008轴中心高为 56 mm及以上电机的机械振动振动的测量、 评定及限值
GB/T 10069.1--2006旋转 电机噪声测定方法及隈值第1部分:旋转电机噪声测定方法.
GB 14711-2013中小型 旋转电机安全要求
GB/T 22719.1- -2008 交流 低电压电机散嵌绕组匝间绝缘第1部分:试验方法
GB/T 22719.2- -2008 交流低 电压电机散嵌绕组匝间绝緣第2部分:试验限值
FZ/T 90059- -2009纺织用电机恒定湿热试验方法
3型式.基本参数与尺寸
3.1电动机的外壳防护等级为 IP44 (按GB/T 4942.1- -2006 的规定)。
3.2 电动机的冷却方式为lC411(按GB/T 1993-1993的规定)。
标准图片预览
标准内容

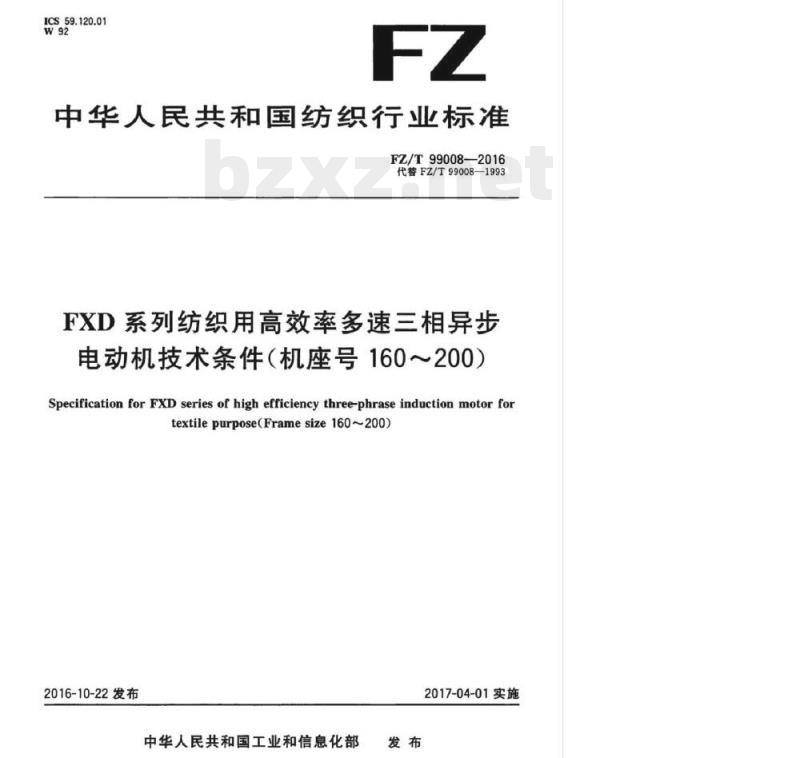

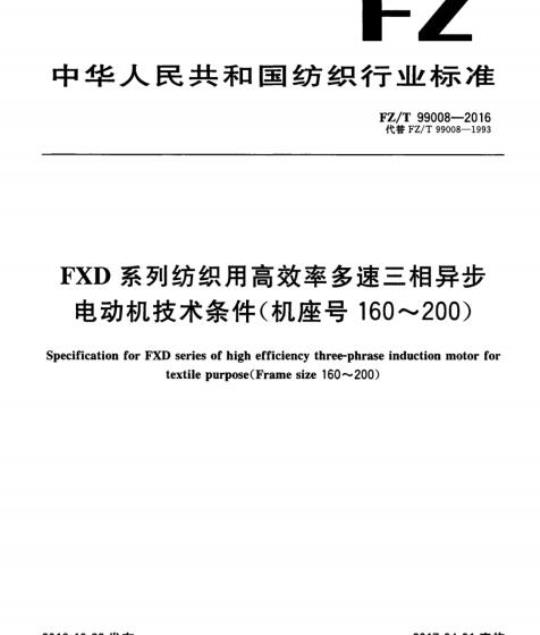

ICS59.120.01
中华人民共和国纺织行业标准
FZ/T99008—2016
代替FZ/T99008—1993
FXD系列纺织用高效率多速三相异步电动机技术条件（机座号160200）Specification for FxD series of high efficiency three-phrase induction motor fortextilepurp0se(Framesize160~200)2016-10-22发布
中华人民共和国工业和信息化部发布
2017-04-01实施

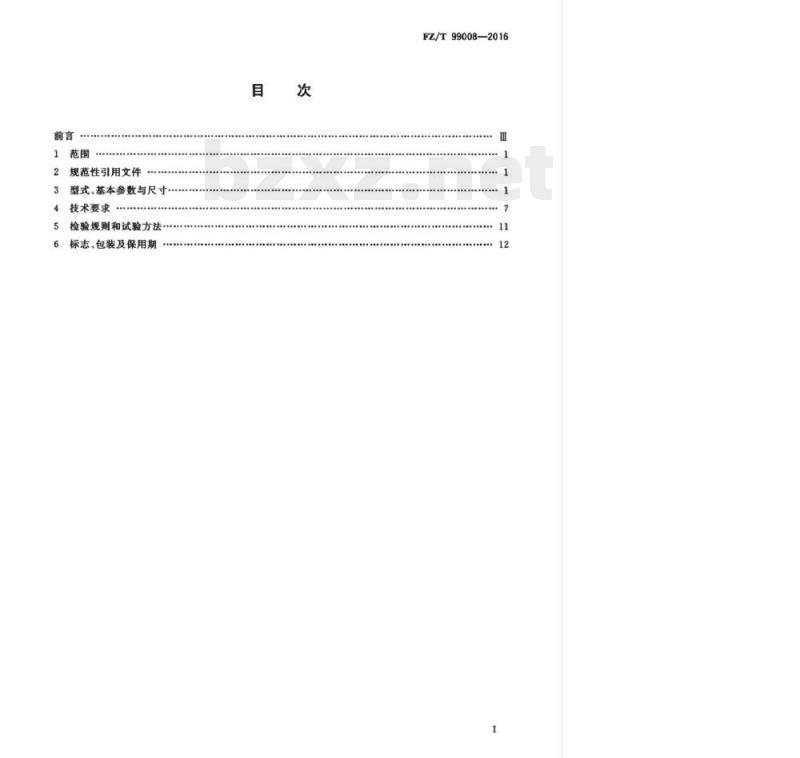

规范性引用文件
型式、基本参数与尺寸
技术要求
检验规则和试验方法
标志、包装及保用期
FZ/T99008—2016
-TTKAONi KAca
-TTKAONTKAca此内容来自标准下载网

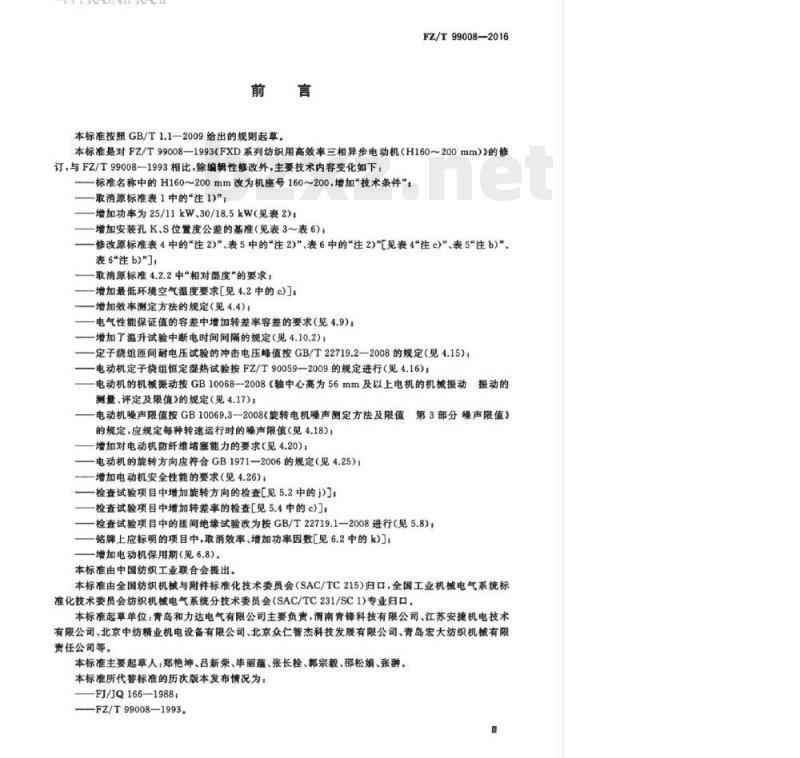

本标准投照GB/T1.1一2009给出的规则起章草。FZ/T99008—2016
本标准是对FZ/T99008—1993FXD系列纺织用高效率三相异步电动机（H160~200mm）》的修订，与FZ/T99008一1993相比，除编辑性修改外，主要技术内容变化如下：标准名称中的H160~200mm改为机座号160200，增加技术条件”：取消原标准表1中的“注1)”
一增加功率为25/11kW、30/18.5kW（见表2）一增加安装孔K.S位置度公差的基准（见表3表6)：—修改原标准表4中的“注2)”、表5中的”注2)”、表6中的\注2)\［见表4“注c)”、表5注b)”、表6“注b)\}
一取消原标准4.2.2中“相对湿度”的要求；一—增加最低环境空气温度要求[见4.2中的c);—增加效率测定方法的规定（见4.4)；电气性能保证值的容差中增加转差率容差的要求（见4.9）；增加了温升试验中断电时间间隔的规定（见4.10.2)；定子绕组匝间耐电压试验的冲击电压峰值按GB/T22719.2一2008的规定（见4.15）：一电动机定子绕组恒定湿热试验按FZ/T90059一2009的规定进行（见4.16）；电动机的机械摄动按GB10068一2008《轴中心高为56mm及以上电机的机械摄动摄动的
测量，评定及限值》的规定（见4.17）；第3部分噪声限值》
电动机噪声限值按GB10069.3一2008旋转电机票声测定方法及限值的规定，应规定每种转速运行时的噪声限值（见4.18）增加对电动机防纤维堵塞能力的要求（见4.20)；—电动机的旋转方向应符合GB1971一2006的规定（见4.25）；一增加电动机安全性能的要求（见4.26）；一检查试验项目中增加旋转方向的检查[见5.2中的j]检查试验项目中增加转差率的检查见5.4中的c：检查试验项目中的匝间绝缘试验改为按GB/T22719.1—2008进行（见5.8）；铭牌上应标明的项目中，取消效率、增加功率因数[见6.2中的k)]；增加电动机保用期（见6.8），
本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口，全国工业机械电气系统标准化技术委员会纺织机械电气系统分技术委员会（SAC/TC231/SC1)专业归口，本标准起草单位：青岛和力达电气有限公司主要负责，滑南青锋科技有限公司、江苏安捷机电技术有限公司、北京中纺精业机电设备有限公司、北京众仁智杰科技发展有限公司、青岛宏大纺织机械有限责任公司等。
本标准主要起草人：郑艳坤、吕新荣、毕丽蕴、张长栓、郭宗毅、邵松娟、张辨。本标准所代替标准的历次版本发布情况为：-FJ/JQ166-—1988;
——FZ/T99008—1993。
-TTKAONi KAca
iKAoNiiKAca
FXD系列纺织用高效率多速三相异步电动机技术条件（机座号160200）1范围
FZ/T99008—2016
本标准规定了FXD系列纺织用高效率多速三相异步电动机的型式、基本参数与尺寸、技术要求、检验规则和试验方法以及标志、包装与保用期的要求本标准适用于棉、毛、麻、丝及化纤等各类纺织设备专用的FXD系列高效率多速三相异步电动机（机座号160～200)(以下简称电动机”)。本标准规定的电动机具有防纤维堵塞能力，适应于在短纤维的环境中使用。
注：可根据用户要求，制成湿热带型电动机。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的能改单）适用手本文件。GB/T191-—2008包装储运图示标志GB755-2008旋转电机定额和性能GB/T997—2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代号）GB/T1032—2012三相异步电动机试验方法GB1971一2006旋转电机线端标志与旋转方向GB/T1993-1993旋转电机冷却方法GB/T4772.1—1999
9旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55~1080
GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）分级GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法GB14711--2013中小型旋转电机安全要求GB/T22719.1—2008交流低电压电机散嵌绕组匝间绝缘第1部分：试验方法GB/T22719.2—2008交流低电压电机散嵌绕组匝间绝缘第2部分：试验限值FZ/T900592009纺织用电机恒定湿热试验方法3型式、基本参数与尺寸
3.1电动机的外壳防护等级为IP44（按GB/T4942.1一2006的规定），3.2电动机的冷却方式为IC411（按GB/T1993—1993的规定）。3.3电动机的结构及安装型式为IMB3、IMB5、IMB35、IMV1(按GB/T997一2008的规定）。用户有要求时，可制成其他的结构及安装型式，1
-KAoNrKAca
FZ/T99008-—2016
3.4电动机的定额是以连续工作制(S1)为基准的连续定额，3.5电动机的额定领率为50Hz，额定电压为380V，接法和出线端数按表1规定。表1
出线端数
接法和出线端数
同步转速/(t/min）
1500/1000
1500/500
3.6电动机应按下列额定功率(kW）制造:3.3kW、5kW、6kW、7kW、9kW、10kW、11kW、13kW、15kW.17kw、18.5kW.22kW.25kW.30kW.37kW。3.7电动机的机座号与转速及功率的对应关系应按表2的规定。表2
机座号与转速及功率的对应关系同步转速/(r/min）
机座号
1500/1000
功率/kw
注，M、L后面的数字1、2、3分别代表同一机座号和转速下不同功率对应的铁心长度。3.8电动机尺寸及公差。
1500/500
3.8.1电动机的安装尺寸及公差应符合图1图4及表3～表6的规定，外形尺寸应不大于图1～图4及表3～表6的规定。
-KAONKAca
中处的经内日的公益
实的控定公量肤验中的验我为惠准西
机座带庭脚、端盖上无凸缘的电动机（IMB3）机座带底脚、端盖上无凸缘的电动机（IMB3）安第尺中及公理
网热动
对事度
经量注
外形尺寸
单位为毫米
FZ/T99008-2016
-kAoNiKAca
品为理
口通口电的nM优的Ha国民的公美购A图2
机座带庭脚，端盖上有凸缘（带通孔）的电动机（IMB35）机座带库脚、端盖上有凸缘（带通孔）的电动机（IMB35）R
单位为毫来
FZ/T99008—2016
R中为最大蒙果
图3机座不带底脚、端盖上有凸缘（带通孔）的电动机（IMB5）表5机座不带底脚、端盖上有凸缘（带通孔）的电动机（IMB5）安编尺十及老装
对幕理
通选动
单位为套米
FZ/T99008—2016
立式安装，机座不带底脚、端盖上有凸续（带通孔）、轴伸向下的电动机（IMV1）立式安装，机座不带庭脚、端盖上有凸缘（带通孔）、轴伸向下的电动机（IMV1）安员尺中及公检
对球康
一年教的提典国质动会我，
台维止口对电动视报就的提实限选请会器和凸维配合创时电动机的我的端量施动公单，尺寸为级大提用值
我的量康会是以的神的品提为理基本
医滤动
单位为豪米
FZ/T99008-2016
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
