标准号： FZ/T 99006-2016
中文名称：FX系列纺织用高效率三相异步电动机技术条件(机座号90~225)
标准类别：纺织行业标准(FZ)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
标准分类号
关联标准
出版信息
相关单位信息
标准简介
FZ/T 99006-2016.
1范團
FZ/T 99006规定了FX系列纺织用高效率三相异步电动机的型式、基本参数与尺寸.技术要求.检验规则和试验方法以及标志.包装及保用期的要求。.
FZ/T 99006适用于棉.毛.麻、丝及化纤等各类纺织设备专用的FX系列高效率三相异步电动机(机座号90~225)(以下简称“电动机")。本标准规定的电动机具有防纤维堵塞能力和较高的过载能力,适应于在短纤维的环境中使用。
速:可根据用户要求,制成叠热带型的电动机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件.
GB/T 191-2008包装 储运图示标志
GB755-2008旋转电机 定额和性能
GB/T 97--2008旋转电机结构型式 .安装型式及接线盒位置的分类(IM代号)
GB/T 1032- -2012三相异步 电动机试验方法
GB1971- 2006旋转电机线端标志 与旋转方向
GB/T 1993--1993旋转 电机冷却方法
GB/T 4772.1-1999旋转电机尺寸 和输出功率等级第1部分:机座号56~400和凸缘号55~1080
GB/T 4942.1-2006旋转 电机整体结构的防护等级(IP代码)分级
GB 10068- 2008 轴中心高为 56 mm及以上电机的机械振动振动的测量、 评定及限值
GB/T 10069.1- 2006旋转电机噪声测定方法及限值 第1部分:旋转电机噪声测定方法
GB 14711-2013中小型旋 转电机通用安全要求
GB/T22719.1--2008交流低电压电机散嵌绕组匝间绝缘第1部分.试脸方法
GB/T 22719.2- -2008 交流 低电压电机散嵌绕组匝间绝缘第2部分:试验隈值
FZ/T 90059- -2009纺织用电机恒定湿热试验方法
3型式.基本参数与尺寸
3.1 电动机的外壳防护等级为IP44 (按GB/T 4942.1- -2006 的规定)。
3.2 电动机的冷却方式为1C411(按GB/T 1993- 1993的规定)。
3.3电动机的结构及安装 型式为IM B3 .IM B5 ,IM B35 .IM V1(按GB/T 997--2008的规定)。用户有要求时,可制成其他的结构及安装型式。
3.4电动机的定额是以连 续工作制(S1)为基准的连续定额。
1范團
FZ/T 99006规定了FX系列纺织用高效率三相异步电动机的型式、基本参数与尺寸.技术要求.检验规则和试验方法以及标志.包装及保用期的要求。.
FZ/T 99006适用于棉.毛.麻、丝及化纤等各类纺织设备专用的FX系列高效率三相异步电动机(机座号90~225)(以下简称“电动机")。本标准规定的电动机具有防纤维堵塞能力和较高的过载能力,适应于在短纤维的环境中使用。
速:可根据用户要求,制成叠热带型的电动机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件.
GB/T 191-2008包装 储运图示标志
GB755-2008旋转电机 定额和性能
GB/T 97--2008旋转电机结构型式 .安装型式及接线盒位置的分类(IM代号)
GB/T 1032- -2012三相异步 电动机试验方法
GB1971- 2006旋转电机线端标志 与旋转方向
GB/T 1993--1993旋转 电机冷却方法
GB/T 4772.1-1999旋转电机尺寸 和输出功率等级第1部分:机座号56~400和凸缘号55~1080
GB/T 4942.1-2006旋转 电机整体结构的防护等级(IP代码)分级
GB 10068- 2008 轴中心高为 56 mm及以上电机的机械振动振动的测量、 评定及限值
GB/T 10069.1- 2006旋转电机噪声测定方法及限值 第1部分:旋转电机噪声测定方法
GB 14711-2013中小型旋 转电机通用安全要求
GB/T22719.1--2008交流低电压电机散嵌绕组匝间绝缘第1部分.试脸方法
GB/T 22719.2- -2008 交流 低电压电机散嵌绕组匝间绝缘第2部分:试验隈值
FZ/T 90059- -2009纺织用电机恒定湿热试验方法
3型式.基本参数与尺寸
3.1 电动机的外壳防护等级为IP44 (按GB/T 4942.1- -2006 的规定)。
3.2 电动机的冷却方式为1C411(按GB/T 1993- 1993的规定)。
3.3电动机的结构及安装 型式为IM B3 .IM B5 ,IM B35 .IM V1(按GB/T 997--2008的规定)。用户有要求时,可制成其他的结构及安装型式。
3.4电动机的定额是以连 续工作制(S1)为基准的连续定额。
标准图片预览
标准内容

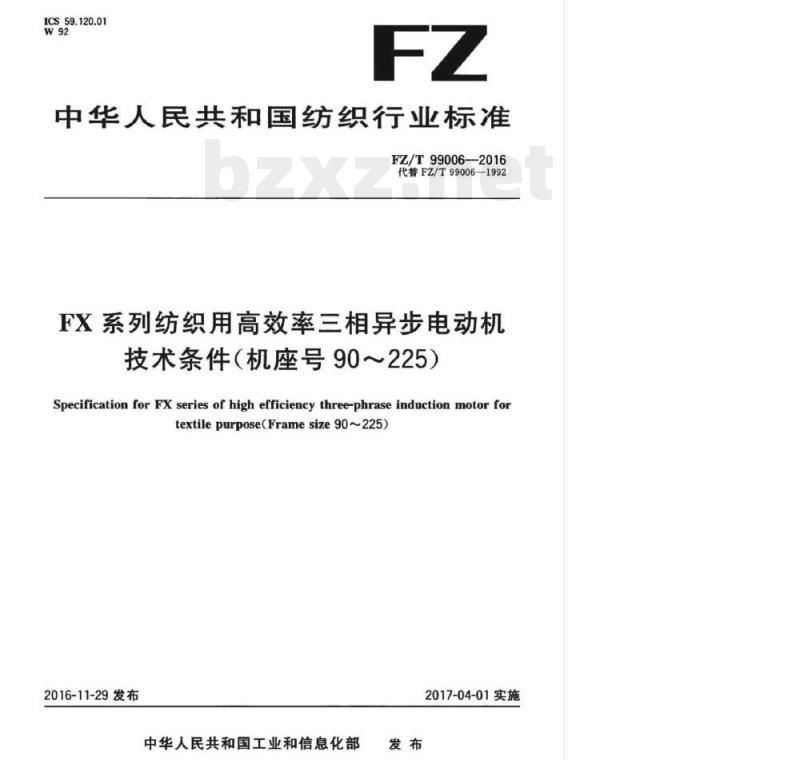

ICS59.120.01

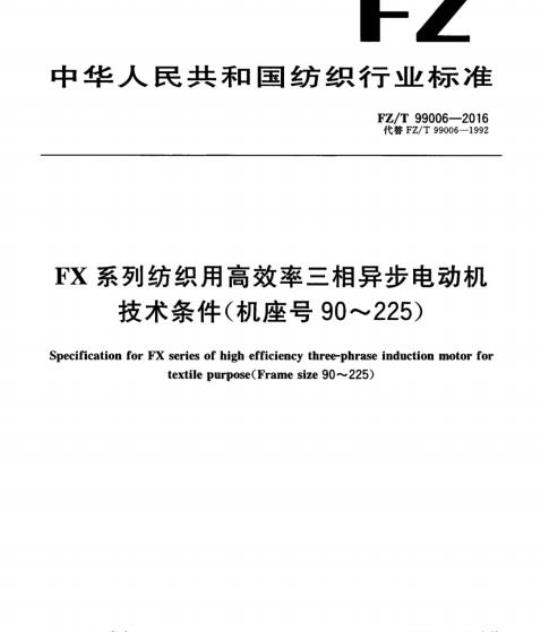

中华人民共和国纺织行业标准
FZ/T990062016
代替FZ/T99006-1992
FX系列纺织用高效率三相异步电动机技术条件（机座号90~225）
Specification for FX series of high efficiency three-phrase induction motor fortextilepurpose(Framesize90~225)）2016-11-29发布
中华人民共和国工业和信息化部2017-04-01实施

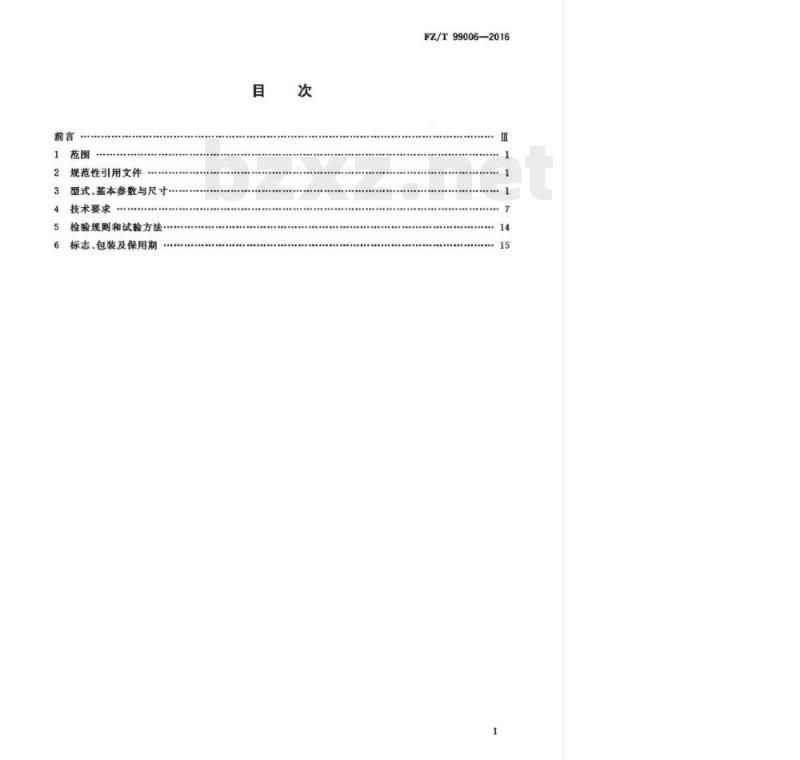

规范性引用文件
型式.基本参数与尺寸
技术要求
检验规则和试验方法
标志、包装及保用期
FZ/T99006—2016
-TT KAONir KAca
-KAoNiiKAca

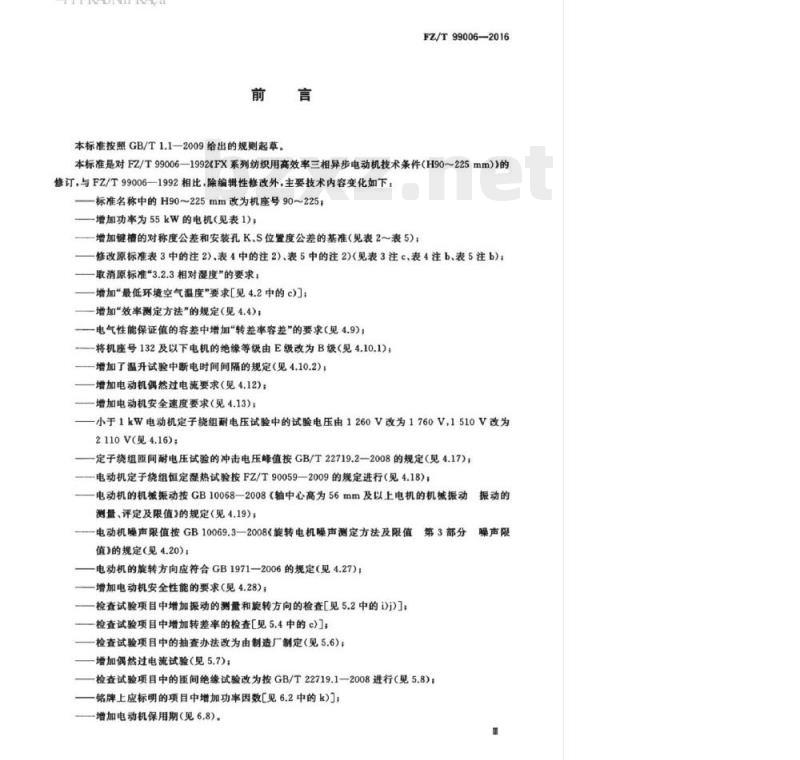

本标准按照GB/T1.1—2009给出的规则起草。FZ/T99006—2016
本标准是对FZ/T99006一1992(FX系列纺织用高效率三相异步电动机技术条件（H90~225mm）》的修订，与FZ/T99006—1992相比，除编辑性修改外，主要技术内容变化如下：—标准名称中的H90~225mm改为机座号90~225；一增加功率为55kW的电机见表1)；增加键槽的对称度公差和安装孔K，S位置度公差的基准（见表2表5）一修改原标准表3中的注2）、表4中的注2)、表5中的注2)（见表3注c、表4注b、表5注b）；一取消原标准\3.2.3相对湿度”的要求；一增加“最低环境空气温度”要求[见4.2中的c)]：—增加\效率测定方法”的规定（见4.4）；电气性能保证值的容差中增加“转差率容差的要求（见4.9)；一将机座号132及以下电机的绝缘等级由E级改为B级（见4.10.1)；—-增加了温升试验中断电时间间隔的规定（见4.10.2)；一增加电动机偶然过电流要求（见4.12)；一增加电动机安全速度要求（见4.13）：一小于1kW电动机定子绕组耐电压试验中的试验电压由1260V改为1760V.1510V改为2110V(见4.16);
定子绕组匝间耐电压试验的冲击电压峰值按GB/T22719.2一2008的规定（见4.17）；电动机定子绕组恒定湿热试验按FZ/T90059一2009的规定进行（见4.18）；电动机的机械振动按GB10068一2008（轴中心高为56mm及以上电机的机械振动振动的
测量、评定及限值》的规定（见4.19)；噪声限
一电动机噪声限值按GB10069.3—2008《旋转电机噪声测定方法及限值第3部分
值》的规定（见4.20）；
—电动机的旋转方向应符合GB1971一2006的规定（见4.27)；增加电动机安全性能的要求（见4.28)；—检查试验项目中增加振动的测量和旋转方向的检查[见5.2中的ii)]；检查试验项目中增加转差率的检查[见5.4中的c)]；一检查试验项目中的抽查办法改为由制造厂制定（见5.6）；一增加偶然过电流试验（见5.7)：一检查试验项目中的匝间绝缘试验改为按GB/T22719.1一2008进行（见5.8）：一铭牌上应标明的项目中增加功率因数[见6.2中的k)]一增加电动机保用期（见6.8）。-TKAONiKAca
FZ/T99006-—2016
本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口，全国工业机械电气系统标准化技术委员会纺织机械电气系统分技术委员会（SAC/TC231/SC1)专业归口。本标准主要起草单位：青岛和力达电气有限公司主要负责，滑南青锋科技有限公司、江苏安捷机电技术有限公司、北京中纺精业机电设备有限公司、北京众仁智杰科技发展有限公司、青岛宏大纺织机械有限责任公司等。
本标准主要起草人：郑艳坤、吕新荣、张长栓、毕丽蕴、郭宗毅、邵松娟、丁洪伟。本标准所代替标准的历次版本发布情况为：—ZBK22001—1988;
—FZ/T99006—1992.
TKAoNiiKAca
FX系列纺织用高效率三相异步电动机技术条件（机座号90~225）
1范围
FZ/T99006—2016
本标准规定了FX系列纺织用高效率三相异步电动机的型式、基本参数与尺寸、技术要求、检验规则和试验方法以及标志、包装及保用期的要求。本标准适用于棉、毛、麻、丝及化纤等各类纺织设备专用的FX系列高效率三相异步电动机（机座号90～225)（以下简称电动机”）本标准规定的电动机具有防纤维堵塞能力和较高的过载能力，适应于在短纤维的环境中使用。
注：可根据用户要求，制成湿热带型的电动机。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1912008包装储运图示标志
GB7552008旋转电机定额和性能
GB/T997-2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代号）GB/T1032一2012三相异步电动机试验方法GB1971-2006旋转电机线端标志与旋转方向GB/T1993—1993旋转电机冷却方法GB/T4772.1—1999
9旋转电机尺寸和输出功率等级第1部分：机座号56400和凸缘号551080
GB/T4942.1-2006
5旋转电机整体结构的防护等级（IP代码）分级GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量，评定及限值GB/T10069.1-2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法GB14711一2013中小型旋转电机通用安全要求GB/T22719.1—2008交流低电压电机散嵌绕组匝间绝缘第1部分：试验方法GB/T22719.2—2008交流低电压电机散嵌绕组匝间绝缘第2部分：试验限值FZ/T90059—2009纺织用电机恒定湿热试验方法3型式、基本参数与尺寸
3.1电动机的外壳防护等级为IP44（按GB/T4942.1一2006的规定）。3.2电动机的冷却方式为IC411（按GB/T1993一1993的规定）。3.3电动机的结构及安装型式为IMB3、IMB5、IMB35、IMV1（按GB/T9972008的规定）。用户有要求时，可制成其他的结构及安装型式3.4电动机的定额是以连续工作制(S1)为基准的连续定额。5电动机的额定频率为50Hz，额定电压为380V。3.5
电动机应按下列额定功率制造：0.55kW、0.75kW、1.1kW、1.3kW、1.5kW、1.8kW、2.2kW、3.6
-TKAONKAca
FZ/T99006—2016
2.6kW.3kW.3.5kW.4kW.4.7kW.5.5kW.6.3kW.7.5kW.8.6kW、11kW、13kW15kW、17kW18.5kW、22kW.30kw、37kW、45kW、55kW.3.7
电动机的机座号与转速及功率的对应关系应按表1的规定。表1
机座号
机座号与转速及功率的对应关系同步转速/(r/min）
功率/kwwwW.bzxz.Net
注：S、M、L后面的数字1、2、3分别代表同一机座号和转速下不同功率对应的铁心长度。B电动机尺寸及公差
3.8.1电动机的安装尺寸及公差应符合图1~图4及表2~表5的规定，外形尺寸应不大于图1~图4及表2～表5的规定。
-rKAoNrKAca
机座带底脚、端盖上无口缘的电动机（IMB3）机座带底脚、端盖上无凸缘的电动机（IMB3）要民中及会理
国选动
外形代中
单位为毫米
FZ/T99006-2016
-KAoNiiKAca
S礼的包康会美认的你的物为品
FX90~200
机座带底脚，端盖上有凸缘（带通孔）的电动机（IMB35）机度带底
上作止口时电动能的提有国我动会是心配会用时电动礼检的限用国活动会控会
（带通孔）的电动机（IMB35）
#民计
单位为毫来
FZ/T99006—2016
国流动
根服镜
FX90200
机座不带底脚、端盖上有凸缘（带通孔）的电动机（IMB5）机座不带底脚、
、端盖上有凸缘（带通孔）的电功机（IMB5）安装尺十及会理
对幕度
中能的就动公量
心维止口对电动机检线的轻向国我购会提和心维配会图对电动我物我的能量口我动公差，界十开最大程链
*5乳的位量成会理以验的检线为基准215
图线坊
单位为毫老米
FZ/T99006—2016
SRN助
FX90~132
FX160~200
立式安装，机座不带底脚、端盖上有凸缘（带通孔）、轴伸向下的电动机（IMV1）、端盖上有凸缘（带通孔）、轴伸向下的电动机（IMV1)立式安装，机座不带庭脚
实美R中质然
对慕员
O正口对电的n的线的内国a的会美Ro配o国对电的物N的品商国总公究产代生为大额限值
单位为套米
FZ/T99006-2016
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
