FZ/T 96003-2016.
1范围
FZ/T 96003规定了施纶预取向丝(简称POY) .全牵伸丝(简称FDY)长丝高速纺丝机的规格及基本参数、要求,试验方法.检验规则和标志包装、运输.贮存。
FZ/T 96003适用于纺制涤纶POY、FDY长丝的高速纺丝机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件.凡是不注8期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 150.1~150.4压力容器
GB/T 191包装储运图示标志
GB 2894安全标志及其使用导则
GB/T 17410有机热载体炉
GB/T 20801.4压力管道规范 工业管道第4部分:制作与安装
GB/T 20801.5压力管道规范 工业管道第5部分:检验与试验
FZ/T 90001纺织机械产 品包装
FZ/T 90074纺织机械产 品涂装
FZ/T 90089.1纺织机械铭牌型式 、尺寸及技术要求
FZ/T 90089.2纺织机械铭牌内容
FZ/T 92026化纤纺丝计量泵
FZ/T 92038熔融纺丝 圆形孔喷丝板
FZ/T 92043熔融纺丝 异形孔喷丝板
FZ/T 96025高速卷绕头
FZ/T 99014纺织机械电气设备 遁用技术条件
TSG G0001锅炉安 全技术监察规程
TSG R00O4固定 式压力容器安全技术监察规程
3规格及基本参数
规格及基本参数见表1.

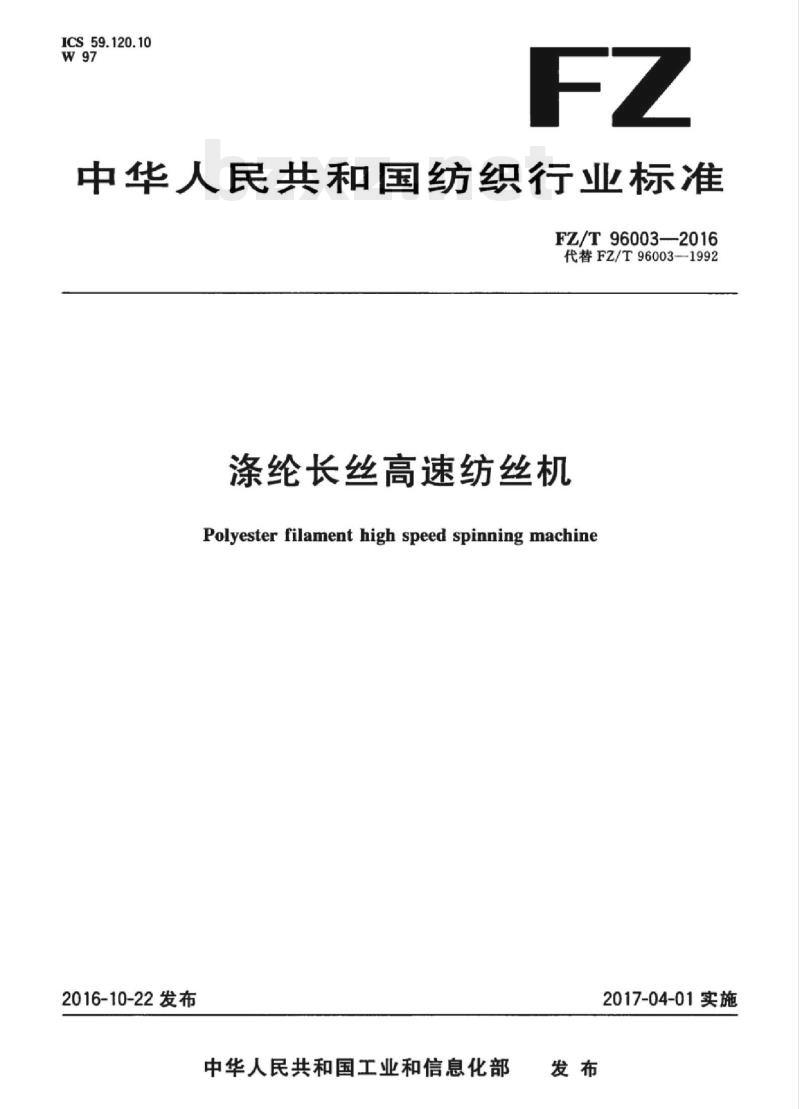

ICS59.120.10
中华人民共和国纺织行业标准
FZ/T96003-2016
代替FZ/T96003-1992
涤纶长丝高速纺丝机
Polyester filament high speed spinning machine2016-10-22发布
中华人民共和国工业和信息化部发布
2017-04-01实施

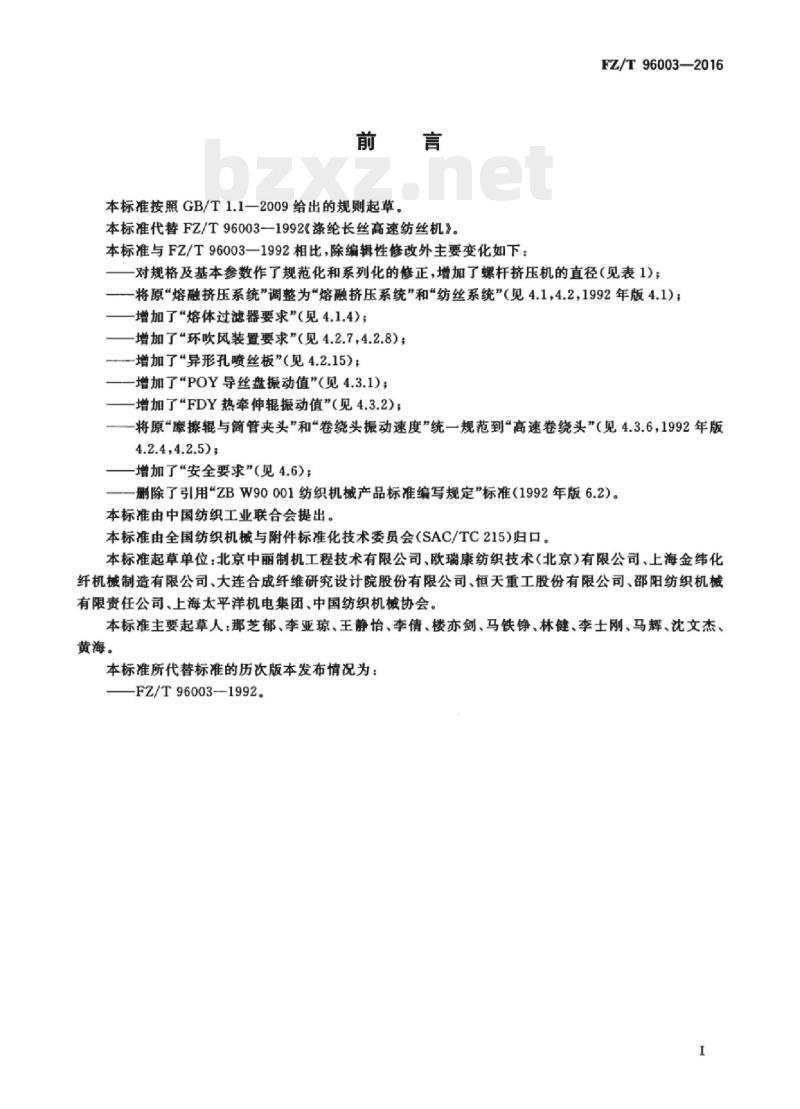

本标准按照GB/T1.1一2009给出的规则起草。本标准代替FZ/T96003--1992《涤纶长丝高速纺丝机》。本标准与F2/T96003一1992相比，除编辑性修改外主要变化如下：FZ/T960032016
对规格及基本参数作了规范化和系列化的修正，增加了螺杆挤压机的直径（见表1）：一将原熔融挤压系统”调整为熔融挤压系统”和“纺丝系统”（见4.1，4.2,1992年版4.1）；增加了“熔体过滤器要求”（见4.1.4）；增加了“环吹风装置要求”（见4.2.7，4.2.8）；增加了“异形孔喷丝板”（见4.2.15）；-增加了“POY导丝盘振动值”（见4.3.1)；增加了“FDY热牵伸辊振动值”（见4.3.2)；一将原“摩擦辑与简管夹头”和“卷绕头振动速度”统一规范到“高速卷绕头”（见4.3.6，1992年版4.2.4,4.2.5)
增加了“安全要求”（见4.6）；删除了引用ZBW90001纺织机械产品标准编写规定”标准（1992年版6.2）。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。本标准起草单位：北京中丽制机工程技术有限公司、欧瑞康纺织技术（北京有限公司、上海金纬化纤机械制造有限公司，大连合成纤维研究设计院股份有限公司，恒天重工股份有限公司，部阳纺织机械有限责任公司，上海太平洋机电集团、中国纺织机械协会。本标准主要起草人：那芝郁、李亚琼、王静怡、李倩、楼亦剑、马铁铮、林健、李士刚、马辉、沈文杰、黄海。
本标准所代替标准的历次版本发布情况为：-FZ/T96003-1992。
-iiKAoNi KAca
-iiKAoNi KAca

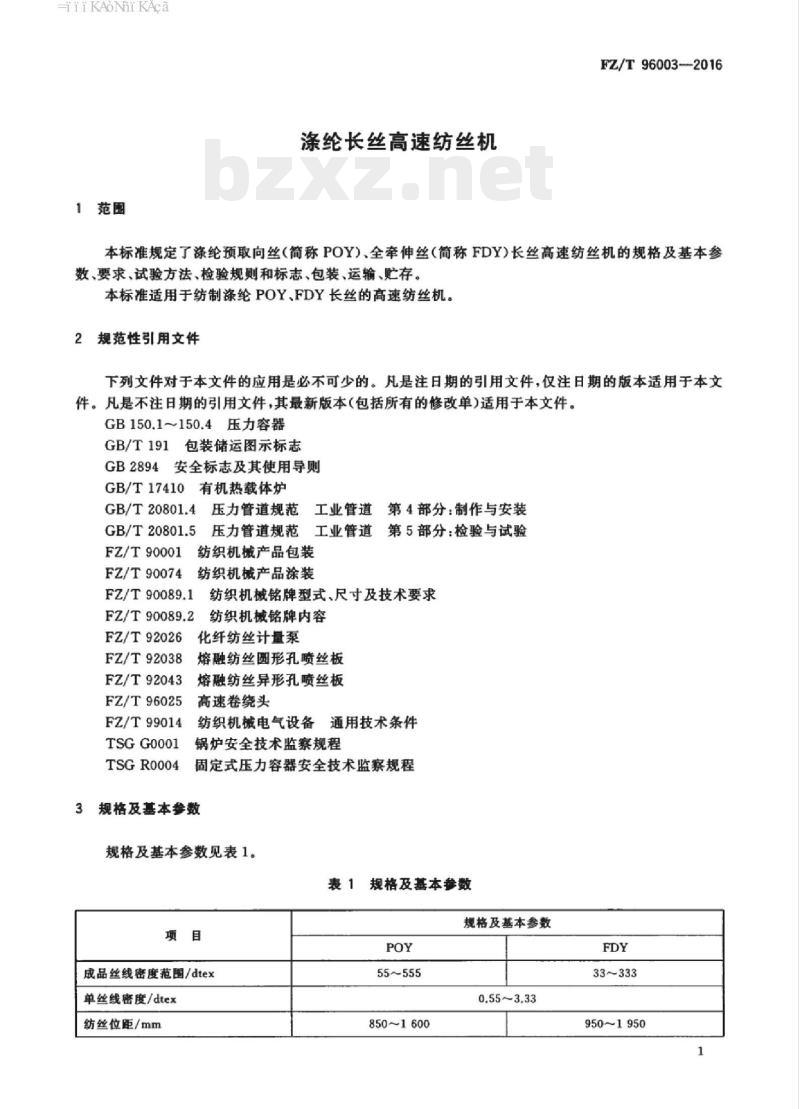

1范围
涤纶长丝高速纺丝机
FZ/T96003-2016
本标准规定了涤纶预取向丝（简称POY）、全牵伸丝（简称FDY）长丝高速纺丝机的规格及基本参数、要求，试验方法、检验规则和标志，包装、运输、贮存。本标准适用于纺制涤纶POY、FDY长丝的高速纺丝机。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB150.1～150.4压力容器
GB/T191包装储运图示标志
GB2894安全标志及其使用导则
GB/T17410有机热载体炉
GB/T20801.4压力管道规范
工业管道第4部分：制作与安装
GB/T20801.5
压力管道规范
工业管道第5部分：检验与试验
FZ/T90001
FZ/T90074
纺织机械产品包装
纺织机械产品涂装
FZ/T90089.1
FZ/T90089.2
FZ/T92026
FZ/T92038
FZ/T92043
FZ/T96025
FZ/T99014
TSGG0001
TSGR0004
纺织机械铭牌型式、尺寸及技术要求纺织机械铭牌内容
化纤纺丝计量泵
熔融纺丝圆形孔喷丝板
熔融纺丝异形孔喷丝板
高速卷绕头
纺织机械电气设备通用技术条件锅炉安全技术监察规程
固定式压力容器安全技术监察规程3规格及基本参数
规格及基本参数见表1。
表1规格及基本参数
成品丝线密度范围/dtex
单丝线密度/dtex
纺丝位距/mm
55~555
8501600
规格及基本参数
33~333
0.55~3.33
950~1950
-iiiKAoNiKAca
FZ/T96003—2016
最大机械卷绕速度/(m/min）
最大工艺卷绕速度/（m/min）
螺杆直径/mm
每位喷丝板数
每位热辊数
每位导丝盘数
每位卷绕头数
每卷绕头丝饼数
表1（续）
规格及基本参数
p80，#90，#105，#120，135，#150，160，1708,10,12,16,20,24www.bzxz.net
注：不在本参数范围内的同类产品，可参照本标准执行。4要求
熔融挤压系统
8,10,12.16
挤压机齿轮传动箱应运转平稳，润滑良好，无泄漏，无异常声响。挤压机齿轮传动箱表面温升不超过30C。熔体通道内壁光滑通畅，无死角。熔体管道连接法兰无熔体泄漏。4.1.3
8,1012,16,20,24,32
熔体过滤器的联苯加热套设计和制造，应符合GB150.1～150.4和TSGR0004的规定。4.2
纺丝系统
计量泵变速箱应运转平稳、润滑良好，无泄漏、无异常声响。计量泵变速箱表面温升不超过20℃C。纺丝箱熔体通道内壁光滑通畅，管路无死角。纺丝箱保温罩前、后面板表面温升应小于40℃。在同一联苯系统加热状态下，各纺丝箱间的热媒温度差<2℃。4.2.5
各纺丝位侧吹风装置风速稳定，丝束无剧烈飘摆或并丝现象。侧吹风装置单纺丝位横向风速差值率<10%，各纺丝位间横向风速差值率15%。4.2.7环吹风装置中的风筒在相同送风流量下，风压值应不超过平均值的士5%。4.2.8
规定。
环吹风装置升降平稳，无卡滞现象。环吹风装置与纺丝箱底板密封可靠，无泄漏。丝束甬道光滑、不挂丝。
纺丝箱体设计和制造，应符合GB150.1～150.4和TSGR0004的规定。联苯管路制作与安装应符合GB/T20801.4的规定。用高温联苯加热的联苯蒸汽发生器设计和制造，应符合GB150.1～150.4和TSGR0004的用电加热的联苯蒸汽发生器设计和制造，应符合GB150.1150.4和TSGR0004的规定。必要时遵照GB/T17410和TSGG0001的规定。4.2.14纺丝计量泵应符合FZ/T92026的规定。2
iiiKAoNikAca
FZ/T96003—2016
4.2.15圆形孔喷丝板应符合FZ/T92038的规定，异形孔喷丝板应符合FZ/T92043的规定。4.3卷绕系统
4.3.1POY导丝盘振动值：导丝盘速度≤3500m/min时，振动速度≤5mm/s。4.3.2FDY热牵伸辊振动值：高速辊速度≤5200m/min时，振动速度≤5mm/s；低速辊速度≤4100m/min时，振动速度≤5mm/s。4.3.3牵伸卷绕机各气路及气动元件不得有漏气现象。4.3.4吸丝枪耐压≥0.8MPa，无漏气现象。4.3.5上油装置运转平稳，上油均匀。油剂管路无泄漏。4.3.6
高速卷绕头应符合FZ/T96025的规定。4.4电气及控制系统
螺杆挤压机各区温控精度土2℃C。4.4.2联苯控制系统温控精度<2C。螺杆挤压机螺杆直径≤105mm时，熔体压力自控精度为士0.2MPa，螺杆直径>105mm时，熔4.4.35
体压力自控精度为士0.3MPa。
FDY热牵伸辊体工作区表面实测温度允许偏差土1.5C。4.4.4
FDY热牵伸辊传动出现故障时，应能自动停止加热。6电气控制柜应符合FZ/T99014的规定。4.4.6
4.5涂装
产品涂装应符合FZ/T90074的规定。4.6安全要求
产品的安全标志应符合GB2894的规定，并应置于产品的醒目位置。5试验方法
5.1挤压机齿轮传动箱和计量泵变速箱表面温升（4.1.2，4.2.2），在正常工作状态下，用测温仪检测表面温度并计算与环境温度差值。5.2熔体过滤器的联苯加热套（4.1.4），按GB150.4和TSGR0004规定检验。5.3纺丝箱保温罩前、后面板表面温升（4.2.4）用测温仪在距离纺丝箱开孔及支撑位置150mm处检测表面温度，并计算与环境温度的差值。5.4纺丝箱热媒温度差（4.2.5），在稳态工作状态下检测同一联苯系统内的各纺丝箱热媒固定测温点的温度，计算最高温度与最低温度的差值。5.5侧吹风装置横向风速差值率（4.2.6），在工艺条件下用风速仪测量单纺丝位同一高度5点～10点的风速值；及各纺丝位同一位置的风速值，分别计算风速差值率。5.6环吹风装置中各风简的风压值（4.2.7），用风压仪在专用测试台固定点检测并计算。5.7丝束甬道（4.2.9)用弹力丝擦抹无挂丝现象。5.8纺丝箱体（4.2.10）按GB150.4和TSGR0004规定检验。5.9联苯管路（4.2.11）按GB/T20801.5规定检验。5.10联苯蒸发器（4.2.12，4.2.13)按GB150.4和TSGR0004规定检验。必要时按GB/T17410和TSGG0001规定检验。
iiiKAoNiKAca
FZ/T96003—2016
5.11纺丝计量泵（4.2.14)按FZ/T92026规定检测。5.12喷丝板（4.2.15)按FZ/T92038、FZ/T92043规定检测。5.13POY导丝盘和FDY热牵伸辑振动值（4.3.1，4.3.2），用测振仪置于导丝盘电机法兰或热牵伸辊法兰径向位置检测。
5.14高速卷绕头（4.3.6）按FZ/T96025规定检测。5螺杆挤压机各区的温控精度（4.4.1），在稳态工作状态下观测各区显示温度，计算与设定温度5.15
差值。
5.16联苯系统的温控精度（4.4.2），观测联苯系统温控仪表，计算稳态下最高温度与最低温度的差值。5.17熔体压力自控精度（4.4.3），机器运转平稳后目测螺杆挤压机熔体压力显示值，计算与设定值的差值。
5.18FDY热牵伸辊工作区表面温度（4.4.4）用专用测温仪检测，计算稳态下其最高温度与最低温度的差值。
其余项目可用通用量具、感官目测，手感等方法检测。6检验规则
6.1出厂检验
制造厂应对产品的各部件装配后进行检验测试。6.1.2
检验项目4.1.1.4.2.1.4.2.6~4.2.10.4.2.12~4.2.15.4.3.1.4.3.2.4.3.4~4.3.6.4.4.4~4.4.6.4.5.4.6。6.1.3产品应经制造厂质量检验合格后出厂，并附产品质量合格证。6.1.4
纺丝箱体，联苯蒸汽发生器和熔体过滤器的联苯加热套应具有制造厂质量检验部门签发的压力容器质量证明书和国家压力容器监察机构监检证明书。6.2型式检验
产品在下列情况之一时，进行型式检验6.2.1
新产品在产品鉴定时；
产品转厂生产或停产两年以上，再恢复生产时；e）
产品正式投产后，如结构、材料、工艺有较大改变，可能影响产品性能时；d)
国家质量监督机构提出型式检验要求时。6.2.2检验项目：按第4章要求检验。6.3判定规则
出厂检验项目按6.1.2全部合格即判定产品合格。6.3.1
6.3.2型式检验项目按6.2.2全部合格即判定产品合格。6.4其他
产品在使用方安装、调试过程中，若发现不符合本标准时，由制造方负责会同使用方处理。7标志、包装、运输、贮存
7.1标志
7.1.1产品包装储运的图示标志应符合GB/T191的规定。4
-iiikAoNikAca
产品铭牌及铭牌内容应符合FZ/T90089.1和FZ/T90089.2规定。7.1.2
7.1.3压力容器产品铭牌应符合TSGR0004规定。7.2
产品的包装应符合FZ/T90001规定。B运输
FZ/T96003—2016
产品在运输过程中，应按规定的起吊位置起吊，包装箱应按规定朝向放置，不得倾倒或改变方向，以及碰伤和损坏。
产品出厂后，应在有良好的通风、干燥、防雨、防潮、防晒及无有害气体的库房内存放。箱内机器防腐、防潮有效期为自出厂日起一年。5
