FZ/T 60045-2014
基本信息
标准号： FZ/T 60045-2014
中文名称：汽车内饰用纺织材料雾化性能试验方法
标准类别：纺织行业标准(FZ)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：536961
标准分类号
关联标准
出版信息
相关单位信息
标准简介
FZ/T 60045-2014.
1范围
FZ/T 60045规定了两种测定汽车内饰用纺织材料雾化性能的试验方法,即反射法和重量法。
FZ/T 60045适用于各类汽车内饰用纺织材料,包括机织物、针织物.非织造布和涂层织物，以及复合织物。两种试验方法所得试验结果不具可比性。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 6529紡织品调湿 和试验用标准大气
3术语和定义
下列术语和定义适用于本文件。
3.1雾化fogging
挥发性物质冷凝至固体表面的现象。
3.2雾化值fogging value
雾化后玻璃板光反射值与雾化前玻璃板光反射值的比值,以%表示。
3.3雾化量fogging mass
雾化后铝箔重量与雾化前铝箔重量的差值。以mg表示。
4原理
将试样放置在规定条件下的玻璃烧杯中加热,任何易挥发的物质被冷凝在冷却的玻琥板或冷却的铝箔片上。通过计算雾化值或雾化量来表示试样的雾化性能。
5设备和材料
5.1恒温裕装 置:能保持温度(100+0.5)C,至少可容纳3个烧杯。烧杯放入恒温浴装置时,烧杯距离其边缘至少30mm,烧杯底部距离其底部至少75mm,应配有显示传热液与玻璃板下表而距离的裴置，此距离应为(60士2)mm,见图1.
5.2冷却板:由耐腐蚀金属制成,内部中空,用于冷却的表面应平整。冷却板能控制水湿于(21士1)C,.冷却板内外水温差应不超过1 C ,冷却板充满水后至少为1 kg.
5.3烧杯: 由耐热玻璃制成的平底烧杯,最小质量为450 g.见图2。
5.4金属环: 由不锈钢材料制成,外径80 om,内径74 mm,高度10 mm,质量为(55士1)g。
5.5密封圈 :由硅橡胶或氟橡胶制成,内径(95士1) mm,厚度(4.0士0.1)mm,硬度(65士5)IRHD.
5.6 玻璃板:厚度(3士0.2) mm,方形玻璃板最小尺寸为110 mmX 110 mm,圆形玻璃板最小直径为103 mm.
1范围
FZ/T 60045规定了两种测定汽车内饰用纺织材料雾化性能的试验方法,即反射法和重量法。
FZ/T 60045适用于各类汽车内饰用纺织材料,包括机织物、针织物.非织造布和涂层织物，以及复合织物。两种试验方法所得试验结果不具可比性。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 6529紡织品调湿 和试验用标准大气
3术语和定义
下列术语和定义适用于本文件。
3.1雾化fogging
挥发性物质冷凝至固体表面的现象。
3.2雾化值fogging value
雾化后玻璃板光反射值与雾化前玻璃板光反射值的比值,以%表示。
3.3雾化量fogging mass
雾化后铝箔重量与雾化前铝箔重量的差值。以mg表示。
4原理
将试样放置在规定条件下的玻璃烧杯中加热,任何易挥发的物质被冷凝在冷却的玻琥板或冷却的铝箔片上。通过计算雾化值或雾化量来表示试样的雾化性能。
5设备和材料
5.1恒温裕装 置:能保持温度(100+0.5)C,至少可容纳3个烧杯。烧杯放入恒温浴装置时,烧杯距离其边缘至少30mm,烧杯底部距离其底部至少75mm,应配有显示传热液与玻璃板下表而距离的裴置，此距离应为(60士2)mm,见图1.
5.2冷却板:由耐腐蚀金属制成,内部中空,用于冷却的表面应平整。冷却板能控制水湿于(21士1)C,.冷却板内外水温差应不超过1 C ,冷却板充满水后至少为1 kg.
5.3烧杯: 由耐热玻璃制成的平底烧杯,最小质量为450 g.见图2。
5.4金属环: 由不锈钢材料制成,外径80 om,内径74 mm,高度10 mm,质量为(55士1)g。
5.5密封圈 :由硅橡胶或氟橡胶制成,内径(95士1) mm,厚度(4.0士0.1)mm,硬度(65士5)IRHD.
5.6 玻璃板:厚度(3士0.2) mm,方形玻璃板最小尺寸为110 mmX 110 mm,圆形玻璃板最小直径为103 mm.
标准图片预览
标准内容
ICS 59.080.30
中华人民共和国纺织行业标
FZ/T60045—2014
汽车内饰用纺织材料
雾化性能试验方法
Textile trim materials in the interior of automobiles-Test method for fogging characteristics2014-12-24 发布
中华人民共和国工业和信息化部2015-06-01实施

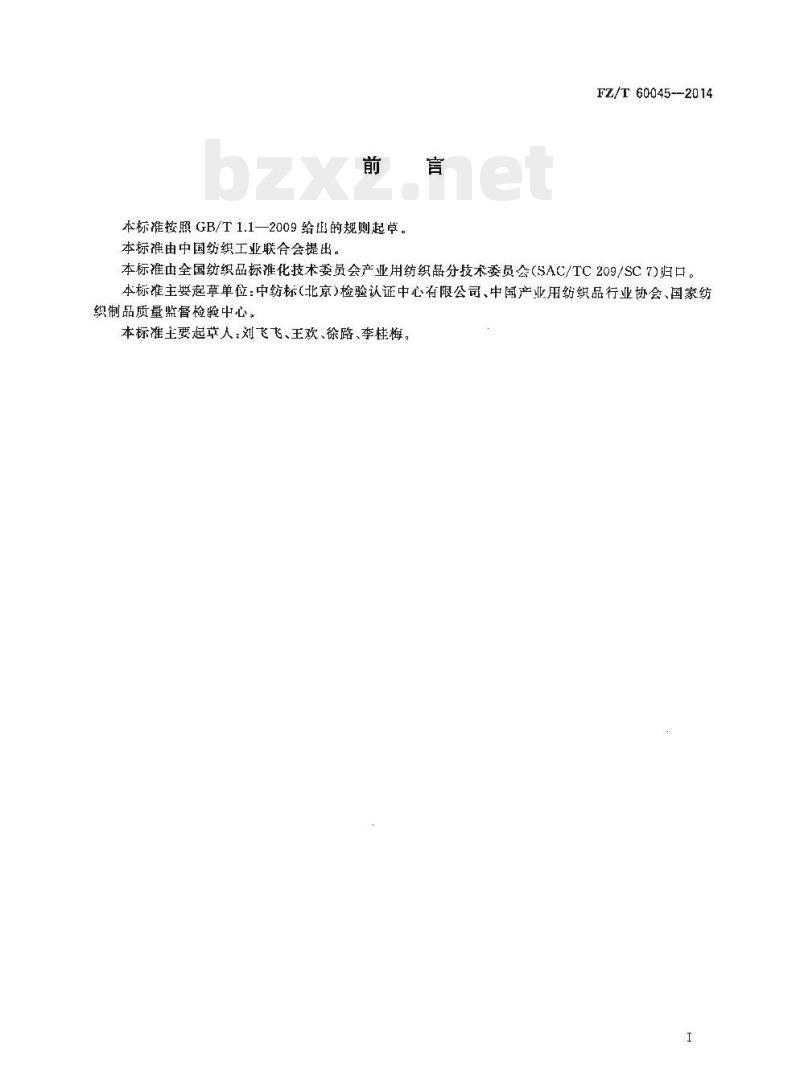

本标推按照GB/T1.1—2009给的规则起草。本标谁由中国纺织工业联合会提出。言
FZ/T 60045--2014
本标准由全国纺织品标准化技术委员会产业用纺织品分技术委员会（SAC/TC209/SC7)归口。本标准主要起草单位：中纺标（比京）检验认证中心有限公司、中国产业用纺织品行业协会、国家纺织制品质量监督检验中心，
本标准主要起草人：刘飞飞、王欢、徐路、李桂梅。1范围

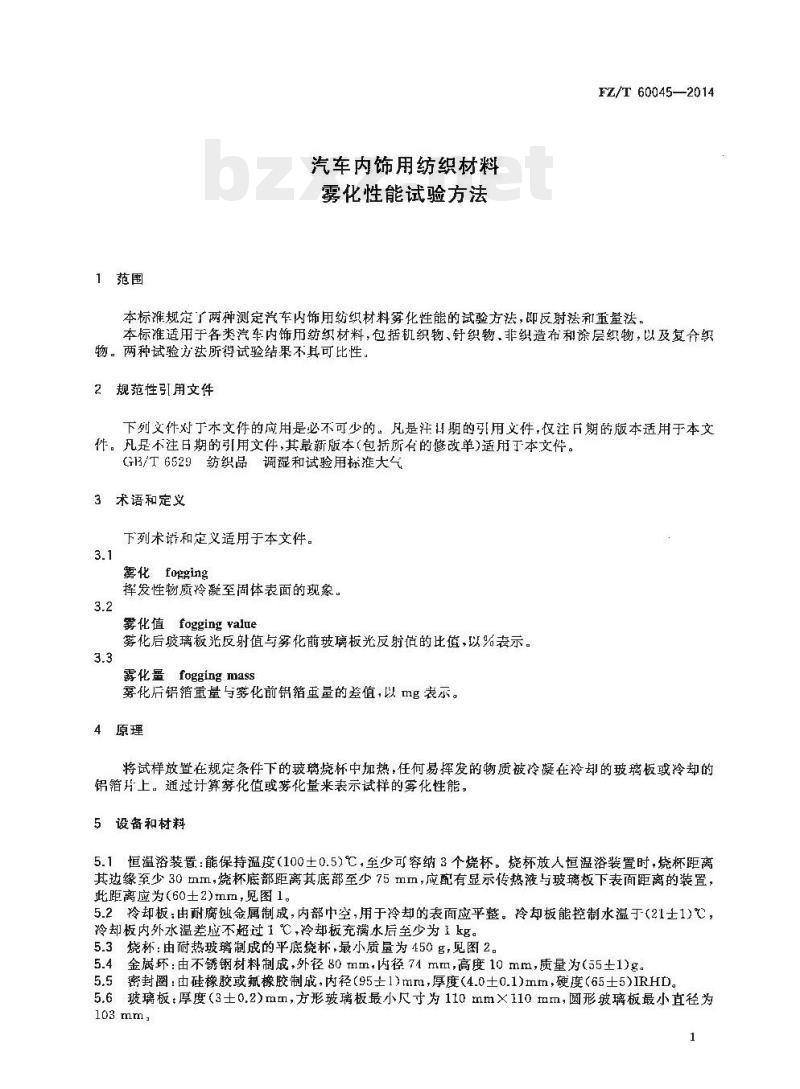

汽车内饰用纺织材料
雾化性能试验方法
FZ/T 60045—2014
本标准规定了两种测定汽车内饰用纺织材料雾化性能的试验方法，即反射法和重量法。本标准适用于各类汽车内饰用织材料，包括机织物、针织物、非织造布和涂层织物，以及复合织物。两种试验方法所得试验结果不具可比性。2规范性引用文件
下列文件对丁本文件的应用是必不可少的。凡是泽.期的引用文件，仅注尺期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用工本文件。GI/T6529纺织品调湿和试验用标准大气3术语和定义
下列术语和定义适用于本文件。3.1
雾化fogging
摔发性物质冷凝至固体表面的现象。雾化值fogging value
雾化后皱璃板光反射值与雾化前玻璃板光反射的比值，以%表示。雾化量fogging mass
雾化后铝箔重量与雾化前铝箔重量的差值，以mg表示。4原理
将试样放置在规定条件下的玻璃烧杯中加热，任何易挥发的物质被冷凝在冷却的玻璃板或冷却的铝箔片上。通过计算募化值或募化量来表示试样的雾化性能，5设备和材料
5.1恒温浴装置：能保持温度（100土0.5）℃，至少可容纳3个烧杯。烧杯放人恒温浴装置时，烧杯距离其边缘至少30mm.烧杯底部距离其底部至少75mm，应配有显示传热液与玻璃板下表面距离的装置，此距离应为(60士2)mm，见图1。5.2冷却板：由耐腐蚀金属制成，内部中空，用于冷却的表面应平整。冷却板能控制水温于（21士1)℃，冷却板内外水温差应不超过1℃，冷却板充满水后至少为1kg。5.3烧杯：由耐热玻璃制成的平底烧杯，最小质量为450g，见图2。5.4金属环：由不锈钢材料制成，外径80mm，内径74mm，高度10mm，质量为（55士1）g。5.5密封圈：由硅橡胶或氟橡胶制成，内径(95士1)mm，厚度(4.0士0.1)mm，硬度(65士5)IRHD。5.6玻璃板：厚度（3士0.2)mm，方形玻璃板最小尺寸为110mm×110加m，圆形玻璃板最小直径为103mm

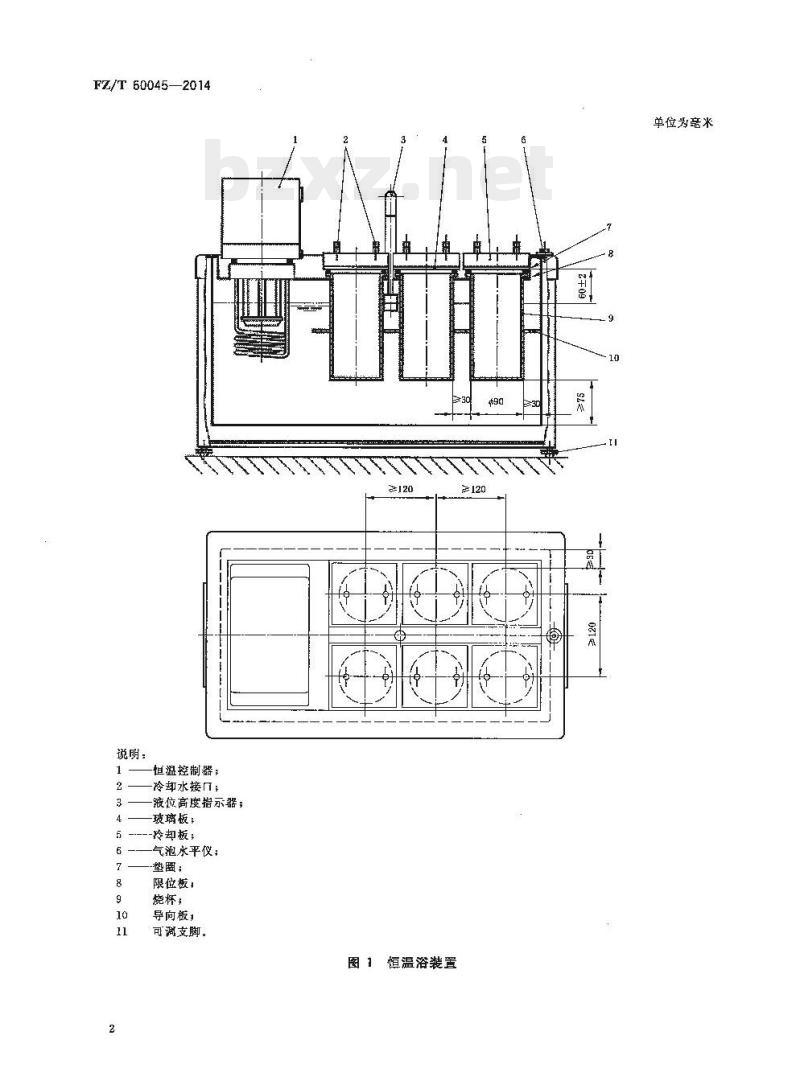

FZ/T 60045-2014
说明：
恒温控制器；
冷却水接几：
液位高度指示器；
玻璃板；
---冷却板；
气池水平仪；
限位板，
烧杯，
导向板，
可调支脚。
图1恒温浴装置

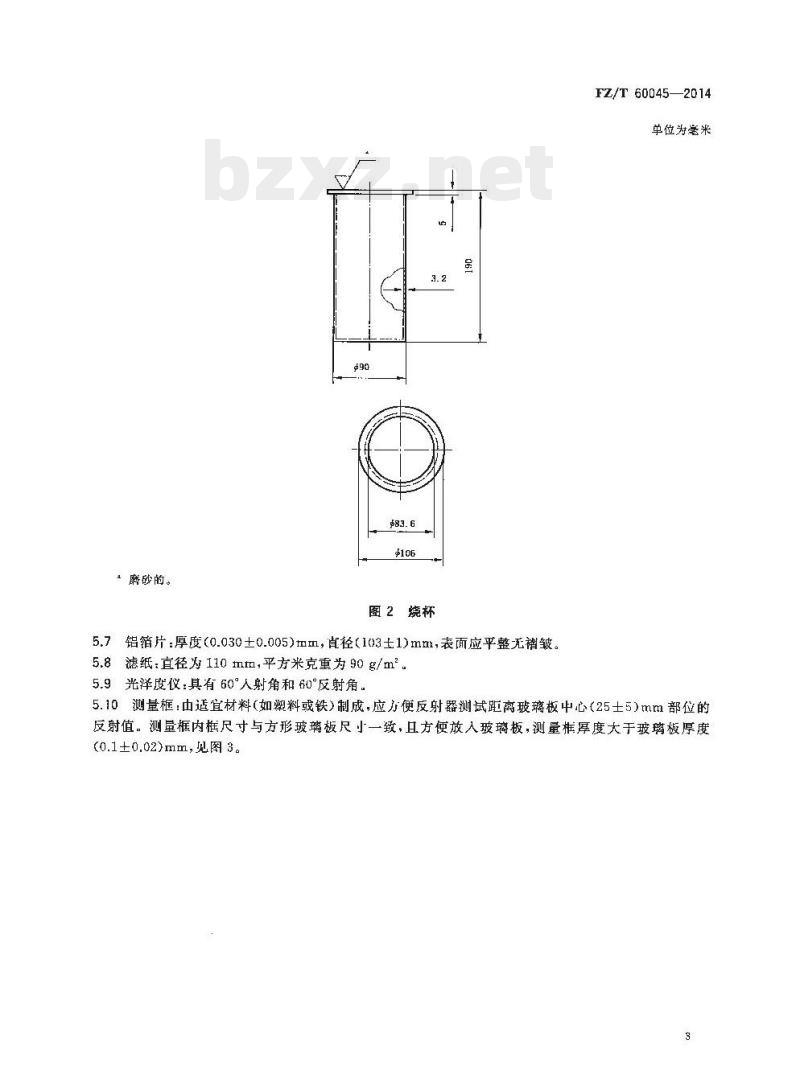

单位为亳米
、磨砂的。
图2烧杯
5.7铝箔片：厚度（0.030土0.005）mm，直径（103士1)mm，表面应平整无褶皱。5.8滤纸：直径为110mm，平方米克重为90g/m5.9光泽度仪：其有60°人射角和60°反射角。FZ/T60045—2014
单位为毫米
5.10测量框：由适宜材料（如塑料或铁）制成，应方便反射器测试距离玻璃板中心（25士5）mm部位的反射值。测量框内框尺寸与方形玻璃板尺小一致，且方便放人玻璃板，测量框厚度大于玻璃板厚度(0.1±0.02)mm，见图3。
FZ/T 60045—2014
说明：
表面冷凝物（直径~83m);
黑色底板；
玻璃板；
测量。
图3玻璃板反射值测示意图
单位为意米
5.11黑色底板：由适宜材料(如黑色哑光纸)制成，最小尺寸为200 mm×200mm,60°光泽度仪测量时，反射值应小于0.5光泽度单位。5.12天平：精确至0.01mg。
5,13干燥器:内含五氧化二磷或硅胶。5.14计时器：精确至1 min。
5.15清洗机：能够在80℃时运行，最好连接去离子水供应系统。脱脂棉乙醇脱崩棉。
聚乙烯手套,或镊子,或钳子。
邻苯二甲酸二异酯(DIDP),已知雾化值和雾化量。去离子水。
清洗剂：酸性或中性。
艺醇：化学纯。
5.22丙酮：化学纯，
5.23传热液：水溶性物质，如多价的乙二醇。6试样准备
FL/T 60045—2014
试样直径为（80士2)mm，试样厚度不应超过50mm。反射法和重量法至少各剪取2块试样。测试前，试样应放置在GB/T6529规定的特定标准大气即温度为（23.0士2.0）℃，湿度为（50.0士4.0）%，调湿至少24h或直到调湿平衡。涂层织物测试前无需调湿，试样放置在：1燥器中至少24h，7清洗
7.1总则：可以任意选择7.2或7.3进行清洗，清洗过程中以及洗涤净后的设备不应用手直接接触，应使用聚乙烯于套或钳了，清洗后所有设备在无尘室温的环境中下燥存放。表面有划痕或磨损的玻璃板不应重复使用，
7.2手1清洗：使用清洗剂，手工洗涤烧杯、金属环、密封圈2次，最后使用去离子水将所洗涤设备冲洗2次，其中烧杯开口向下放置。用乙醇和脱脂棉洗涤玻璃板后，再使用闪酮清洗，将玻璃板在丙酮中至少静置30 min后敢出，垂直放置。7.3清洗机清洗：使用清洗剂，在80℃时洗涤烧杯、金属环、密封圈、玻璃板各2次，最后使用去离子水将所洗涤设备冲洗2饮，其中烧杯开几间下放置，玻璃板垂直放置。注：试验表明合适的洗涤剂为中性或酸性洗涤剂，因为碱性洗涤剂可能会影响玻璃板表面，同时使雾化值增加。8试验步骤
8.1反射法
8.1.1打开电源，分剃设置加热温度和冷却温度为100℃和21℃，并打开控温系统，使温度升至设定温度。也可由利益双方协商确定使用其他加热温度和冷却温度，但需在报告中说明。8.1.2将方形玻璃板放置在黑色底板上，分别标记方形玻璃板的四条边为1、2、3和4，8.1.3将光泽度仪与边1中心垂直，测量距离玻璃板中心(25土5)mm的反射值，并记录为R。。8.1.4旋转光泽度仪，使其与边2中心垂直，测量距离玻璃板中心（25士5）mm的反射值，并记录为Ru2
8.1.5重复8.1.4步骤测试边3和边4,并分别记录为Ras和Ra，如图3所示。8.1.6将试样放入烧杯巾，测试面朝上，金属环放置在试样1，试样呈铺展状态，将密封圈放置在烧杯顶部，再将方形玻璃板放置在密封圈L.面，其中已知反射值的-面朝下，爱盖烧杯。8.1.7将烧杯放置到恒湿浴装置中，滤纸放置在玻璃板F，再将冷却板放在滤纸，冷却面朝下。8.1.8（180土3)mi后，小心取下冷却板和方形玻璃板，不要触碰到雾化物，玻璃板呈水平放置在无尘通风的符合GB/T6529规定的特定标准大气环境中，其中附雾化物的一面朝上，避免阳光直射。8.1.9（60士6)min后,按照8.1.3~~8.1.5测量4个反射值，分别记录为R11、R12.R1s和R14，如图3所示。测量反射值前先观察雾化冷疑物中是否包含液滴、不连续的膜、颗粒物或其他结构特征，如果存在上述情况，不测试反射值，在试验报告中说明8.1.10试验过程中不应直接用手接触试样，清洗好的设备，如烧杯.玻璃板等，应使用聚艺烯手套、镊子或钳子。
8.2重量法
8.2.1打开电源，分别设置加热温度和冷却温度为100℃和21℃，并打开恒温浴，使温度升至设定温5
FZ/T 60045-2014
度。也可由利益双方协商确定便用其他加热温度和冷却温度，需在报告中说明。8.2.2称取铝箔片重量ma，精确至0.01mg。从称量铝箱片到开始雾化试验的时间间隔应不超过10 min,
8.2.3将试样放入烧杯中，测试面朝上，金属环放置在试样上，试样呈铺展状态，将密封圜放置在烧杯顶部，称重的铝箔片放置在密封圈上面，其中光面朝下，再将玻璃板放置在铝箔片上。8.2.4将烧杯放置到恒温浴中，滤纸置在玻璃板上，再将冷却板放在滤纸上，冷却面朝下。8.2.5（16士0.2)h后，小心取下冷却板和铝箔片，并将铝箔片迅速放到干燥器中，铝箔片附雾化物的一面朝上。
8.2.6（3.75士0.25)h后，将铝箔片从干燥器中取出，并立即称其重量m1，精确至0.01g，8.2.7试验过程中不应直接用手接触试样和清洗好的设备，如烧杯、玻璃板等，应使用案乙烯手套、镊子或钳子。
9控制试验
每次雾化武验的同时进行一次控制试验，以测定标准液DIDP的雾化值或雾化量，将（10士0,I)g的DIDP加人到烧杯中，小心操作以防湿烧杯内壁，将装有DIDP的烧杯放人恒温浴装置中，每次放置的位置不相间。测定募化值时，在恒温浴装置中放置（180士3)min后，雾化值应在其已知值的土3范国内。测定雾化量时：在恒温浴装置中放置（16土0.2)h后，雾化量应在其已知值的土0.25mg范内。如试验结果不满足上述条件，检查试验条件，重新逃行试验。10结果计算
10.1反射法
接照式（1)让算雾化值：
(Ru+RE+R=Ru)×100
(R+RRR
式中：
筹化值，%；
R～R&—募化前玻璃板反射值测量值，%;R1～RI——雾化后玻璃板反射值测量值,% 。1
10.1.2计算所有试样的平均值，结果精确到整数，以%表示，测试结果以平均值表示：如果单个试样的结果偏离所有试样均值的10%及以上，再另外至少剪取2块试样测试，结果仅计算在平均值士10%以内数值的均值。
10.2重量法
10.2.1按照式（2)计算雾化量：m=m-ma
式中：
雾化量，单位为毫克(mg)；
雾化前铝箔片重量，单位为毫克（mg）)；ma
n1-\\雾化后铝箔片重量，单位为毫克（mg）。....(2)
10.2.2计算所有试样的乎均值，结果精确到0.1 mg，测试结果以平均值表示。如果单个试样的结果偏离所有试样剪值的10%及以上，再别外至少剪取2块试样测试，计算全部试样的均值。6
试验报告
试验报告应包含下列内容：
试验是按本标推进行的
对样品的描述；
试验前试样的调湿或于燥时间；选择的测试方法及测试结果；
加热温度和冷却温度
试样数量及每块试样的测试值；DIDP的测试值；免费标准下载网bzxz
FZ/T 60045—2014
雾化后冷凝物的特殊状态，如含人液滴、不连续的膜、颗粒物或其他结构特征；任何偏离本标准的情况
FZ/T 60045-2014
打印日期：2015年6月4日TF009A中华人民共和国纺织
行业标准
汽车内饰用纺织材料
雾化性能试验方法
FZ/T 60045—2C14
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029)北京市西城区三里河北街16号（100045）网址 spc.nct,cn
总编室：(010)64275323发行中心：(010)51780235读者服务部：（010)68523946
中国标准出版社案皇岛印刷厂印刷地新华书店经销
开本880×12301/16
印张0.75
字数16千字
2015 年 3 月第一版
2015年3月第--次印刷
书号：155066·2-28375定价16.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国纺织行业标
FZ/T60045—2014
汽车内饰用纺织材料
雾化性能试验方法
Textile trim materials in the interior of automobiles-Test method for fogging characteristics2014-12-24 发布
中华人民共和国工业和信息化部2015-06-01实施
本标推按照GB/T1.1—2009给的规则起草。本标谁由中国纺织工业联合会提出。言
FZ/T 60045--2014
本标准由全国纺织品标准化技术委员会产业用纺织品分技术委员会（SAC/TC209/SC7)归口。本标准主要起草单位：中纺标（比京）检验认证中心有限公司、中国产业用纺织品行业协会、国家纺织制品质量监督检验中心，
本标准主要起草人：刘飞飞、王欢、徐路、李桂梅。1范围
汽车内饰用纺织材料
雾化性能试验方法
FZ/T 60045—2014
本标准规定了两种测定汽车内饰用纺织材料雾化性能的试验方法，即反射法和重量法。本标准适用于各类汽车内饰用织材料，包括机织物、针织物、非织造布和涂层织物，以及复合织物。两种试验方法所得试验结果不具可比性。2规范性引用文件
下列文件对丁本文件的应用是必不可少的。凡是泽.期的引用文件，仅注尺期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用工本文件。GI/T6529纺织品调湿和试验用标准大气3术语和定义
下列术语和定义适用于本文件。3.1
雾化fogging
摔发性物质冷凝至固体表面的现象。雾化值fogging value
雾化后皱璃板光反射值与雾化前玻璃板光反射的比值，以%表示。雾化量fogging mass
雾化后铝箔重量与雾化前铝箔重量的差值，以mg表示。4原理
将试样放置在规定条件下的玻璃烧杯中加热，任何易挥发的物质被冷凝在冷却的玻璃板或冷却的铝箔片上。通过计算募化值或募化量来表示试样的雾化性能，5设备和材料
5.1恒温浴装置：能保持温度（100土0.5）℃，至少可容纳3个烧杯。烧杯放人恒温浴装置时，烧杯距离其边缘至少30mm.烧杯底部距离其底部至少75mm，应配有显示传热液与玻璃板下表面距离的装置，此距离应为(60士2)mm，见图1。5.2冷却板：由耐腐蚀金属制成，内部中空，用于冷却的表面应平整。冷却板能控制水温于（21士1)℃，冷却板内外水温差应不超过1℃，冷却板充满水后至少为1kg。5.3烧杯：由耐热玻璃制成的平底烧杯，最小质量为450g，见图2。5.4金属环：由不锈钢材料制成，外径80mm，内径74mm，高度10mm，质量为（55士1）g。5.5密封圈：由硅橡胶或氟橡胶制成，内径(95士1)mm，厚度(4.0士0.1)mm，硬度(65士5)IRHD。5.6玻璃板：厚度（3士0.2)mm，方形玻璃板最小尺寸为110mm×110加m，圆形玻璃板最小直径为103mm
FZ/T 60045-2014
说明：
恒温控制器；
冷却水接几：
液位高度指示器；
玻璃板；
---冷却板；
气池水平仪；
限位板，
烧杯，
导向板，
可调支脚。
图1恒温浴装置
单位为亳米
、磨砂的。
图2烧杯
5.7铝箔片：厚度（0.030土0.005）mm，直径（103士1)mm，表面应平整无褶皱。5.8滤纸：直径为110mm，平方米克重为90g/m5.9光泽度仪：其有60°人射角和60°反射角。FZ/T60045—2014
单位为毫米
5.10测量框：由适宜材料（如塑料或铁）制成，应方便反射器测试距离玻璃板中心（25士5）mm部位的反射值。测量框内框尺寸与方形玻璃板尺小一致，且方便放人玻璃板，测量框厚度大于玻璃板厚度(0.1±0.02)mm，见图3。
FZ/T 60045—2014
说明：
表面冷凝物（直径~83m);
黑色底板；
玻璃板；
测量。
图3玻璃板反射值测示意图
单位为意米
5.11黑色底板：由适宜材料(如黑色哑光纸)制成，最小尺寸为200 mm×200mm,60°光泽度仪测量时，反射值应小于0.5光泽度单位。5.12天平：精确至0.01mg。
5,13干燥器:内含五氧化二磷或硅胶。5.14计时器：精确至1 min。
5.15清洗机：能够在80℃时运行，最好连接去离子水供应系统。脱脂棉乙醇脱崩棉。
聚乙烯手套,或镊子,或钳子。
邻苯二甲酸二异酯(DIDP),已知雾化值和雾化量。去离子水。
清洗剂：酸性或中性。
艺醇：化学纯。
5.22丙酮：化学纯，
5.23传热液：水溶性物质，如多价的乙二醇。6试样准备
FL/T 60045—2014
试样直径为（80士2)mm，试样厚度不应超过50mm。反射法和重量法至少各剪取2块试样。测试前，试样应放置在GB/T6529规定的特定标准大气即温度为（23.0士2.0）℃，湿度为（50.0士4.0）%，调湿至少24h或直到调湿平衡。涂层织物测试前无需调湿，试样放置在：1燥器中至少24h，7清洗
7.1总则：可以任意选择7.2或7.3进行清洗，清洗过程中以及洗涤净后的设备不应用手直接接触，应使用聚乙烯于套或钳了，清洗后所有设备在无尘室温的环境中下燥存放。表面有划痕或磨损的玻璃板不应重复使用，
7.2手1清洗：使用清洗剂，手工洗涤烧杯、金属环、密封圈2次，最后使用去离子水将所洗涤设备冲洗2次，其中烧杯开口向下放置。用乙醇和脱脂棉洗涤玻璃板后，再使用闪酮清洗，将玻璃板在丙酮中至少静置30 min后敢出，垂直放置。7.3清洗机清洗：使用清洗剂，在80℃时洗涤烧杯、金属环、密封圈、玻璃板各2次，最后使用去离子水将所洗涤设备冲洗2饮，其中烧杯开几间下放置，玻璃板垂直放置。注：试验表明合适的洗涤剂为中性或酸性洗涤剂，因为碱性洗涤剂可能会影响玻璃板表面，同时使雾化值增加。8试验步骤
8.1反射法
8.1.1打开电源，分剃设置加热温度和冷却温度为100℃和21℃，并打开控温系统，使温度升至设定温度。也可由利益双方协商确定使用其他加热温度和冷却温度，但需在报告中说明。8.1.2将方形玻璃板放置在黑色底板上，分别标记方形玻璃板的四条边为1、2、3和4，8.1.3将光泽度仪与边1中心垂直，测量距离玻璃板中心(25土5)mm的反射值，并记录为R。。8.1.4旋转光泽度仪，使其与边2中心垂直，测量距离玻璃板中心（25士5）mm的反射值，并记录为Ru2
8.1.5重复8.1.4步骤测试边3和边4,并分别记录为Ras和Ra，如图3所示。8.1.6将试样放入烧杯巾，测试面朝上，金属环放置在试样1，试样呈铺展状态，将密封圈放置在烧杯顶部，再将方形玻璃板放置在密封圈L.面，其中已知反射值的-面朝下，爱盖烧杯。8.1.7将烧杯放置到恒湿浴装置中，滤纸放置在玻璃板F，再将冷却板放在滤纸，冷却面朝下。8.1.8（180土3)mi后，小心取下冷却板和方形玻璃板，不要触碰到雾化物，玻璃板呈水平放置在无尘通风的符合GB/T6529规定的特定标准大气环境中，其中附雾化物的一面朝上，避免阳光直射。8.1.9（60士6)min后,按照8.1.3~~8.1.5测量4个反射值，分别记录为R11、R12.R1s和R14，如图3所示。测量反射值前先观察雾化冷疑物中是否包含液滴、不连续的膜、颗粒物或其他结构特征，如果存在上述情况，不测试反射值，在试验报告中说明8.1.10试验过程中不应直接用手接触试样，清洗好的设备，如烧杯.玻璃板等，应使用聚艺烯手套、镊子或钳子。
8.2重量法
8.2.1打开电源，分别设置加热温度和冷却温度为100℃和21℃，并打开恒温浴，使温度升至设定温5
FZ/T 60045-2014
度。也可由利益双方协商确定便用其他加热温度和冷却温度，需在报告中说明。8.2.2称取铝箔片重量ma，精确至0.01mg。从称量铝箱片到开始雾化试验的时间间隔应不超过10 min,
8.2.3将试样放入烧杯中，测试面朝上，金属环放置在试样上，试样呈铺展状态，将密封圜放置在烧杯顶部，称重的铝箔片放置在密封圈上面，其中光面朝下，再将玻璃板放置在铝箔片上。8.2.4将烧杯放置到恒温浴中，滤纸置在玻璃板上，再将冷却板放在滤纸上，冷却面朝下。8.2.5（16士0.2)h后，小心取下冷却板和铝箔片，并将铝箔片迅速放到干燥器中，铝箔片附雾化物的一面朝上。
8.2.6（3.75士0.25)h后，将铝箔片从干燥器中取出，并立即称其重量m1，精确至0.01g，8.2.7试验过程中不应直接用手接触试样和清洗好的设备，如烧杯、玻璃板等，应使用案乙烯手套、镊子或钳子。
9控制试验
每次雾化武验的同时进行一次控制试验，以测定标准液DIDP的雾化值或雾化量，将（10士0,I)g的DIDP加人到烧杯中，小心操作以防湿烧杯内壁，将装有DIDP的烧杯放人恒温浴装置中，每次放置的位置不相间。测定募化值时，在恒温浴装置中放置（180士3)min后，雾化值应在其已知值的土3范国内。测定雾化量时：在恒温浴装置中放置（16土0.2)h后，雾化量应在其已知值的土0.25mg范内。如试验结果不满足上述条件，检查试验条件，重新逃行试验。10结果计算
10.1反射法
接照式（1)让算雾化值：
(Ru+RE+R=Ru)×100
(R+RRR
式中：
筹化值，%；
R～R&—募化前玻璃板反射值测量值，%;R1～RI——雾化后玻璃板反射值测量值,% 。1
10.1.2计算所有试样的平均值，结果精确到整数，以%表示，测试结果以平均值表示：如果单个试样的结果偏离所有试样均值的10%及以上，再另外至少剪取2块试样测试，结果仅计算在平均值士10%以内数值的均值。
10.2重量法
10.2.1按照式（2)计算雾化量：m=m-ma
式中：
雾化量，单位为毫克(mg)；
雾化前铝箔片重量，单位为毫克（mg）)；ma
n1-\\雾化后铝箔片重量，单位为毫克（mg）。....(2)
10.2.2计算所有试样的乎均值，结果精确到0.1 mg，测试结果以平均值表示。如果单个试样的结果偏离所有试样剪值的10%及以上，再别外至少剪取2块试样测试，计算全部试样的均值。6
试验报告
试验报告应包含下列内容：
试验是按本标推进行的
对样品的描述；
试验前试样的调湿或于燥时间；选择的测试方法及测试结果；
加热温度和冷却温度
试样数量及每块试样的测试值；DIDP的测试值；免费标准下载网bzxz
FZ/T 60045—2014
雾化后冷凝物的特殊状态，如含人液滴、不连续的膜、颗粒物或其他结构特征；任何偏离本标准的情况
FZ/T 60045-2014
打印日期：2015年6月4日TF009A中华人民共和国纺织
行业标准
汽车内饰用纺织材料
雾化性能试验方法
FZ/T 60045—2C14
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029)北京市西城区三里河北街16号（100045）网址 spc.nct,cn
总编室：(010)64275323发行中心：(010)51780235读者服务部：（010)68523946
中国标准出版社案皇岛印刷厂印刷地新华书店经销
开本880×12301/16
印张0.75
字数16千字
2015 年 3 月第一版
2015年3月第--次印刷
书号：155066·2-28375定价16.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
