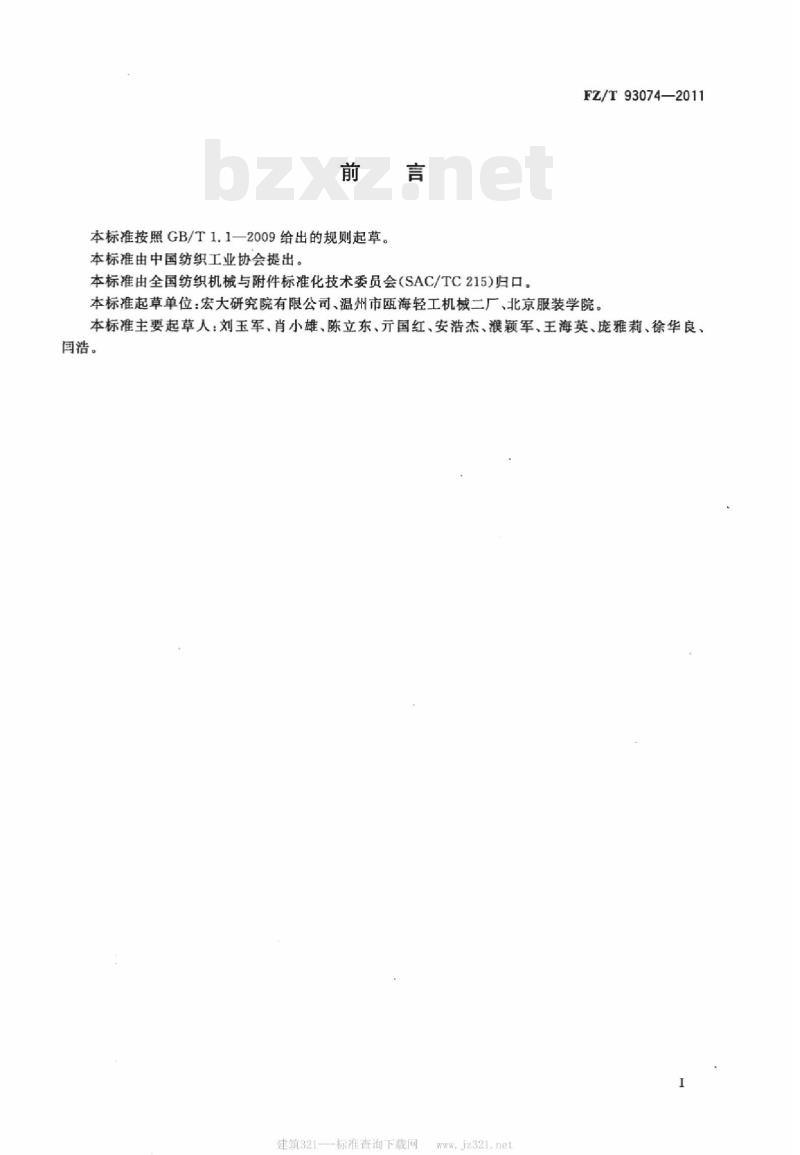

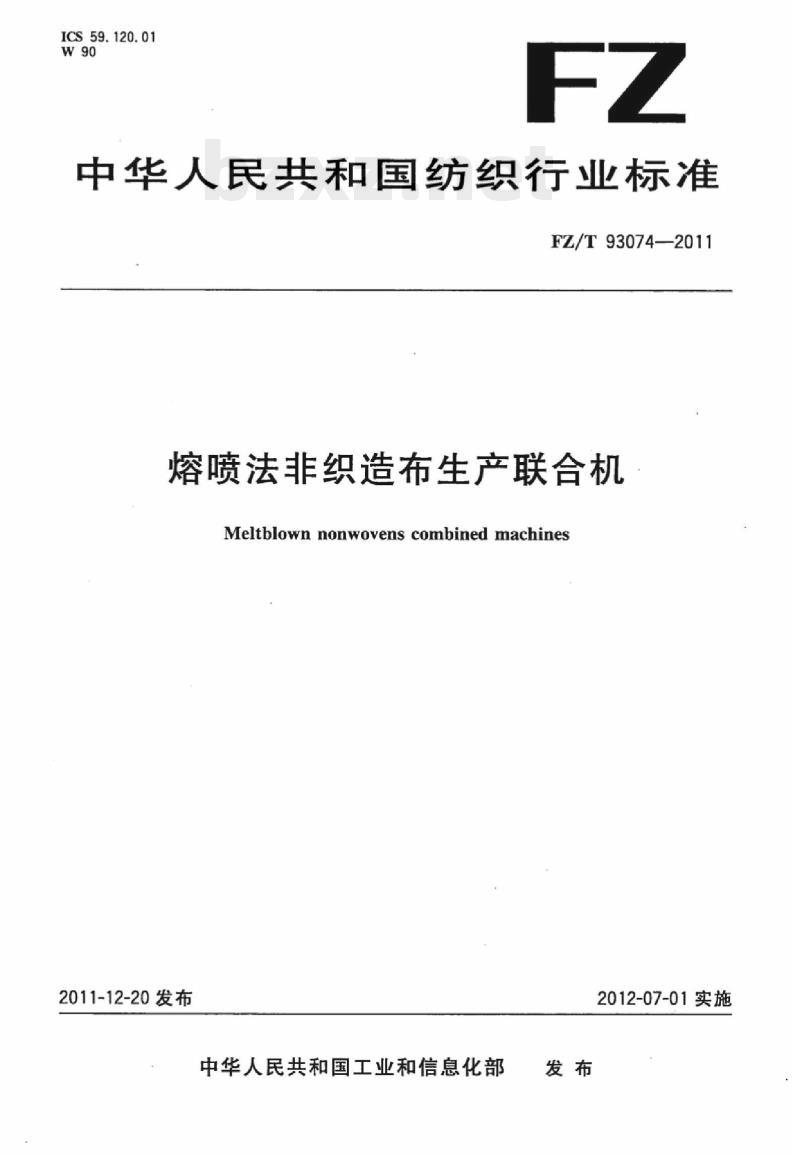

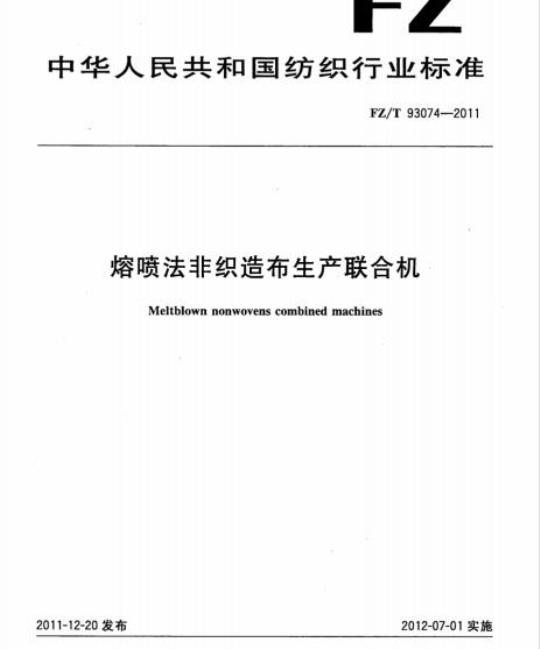

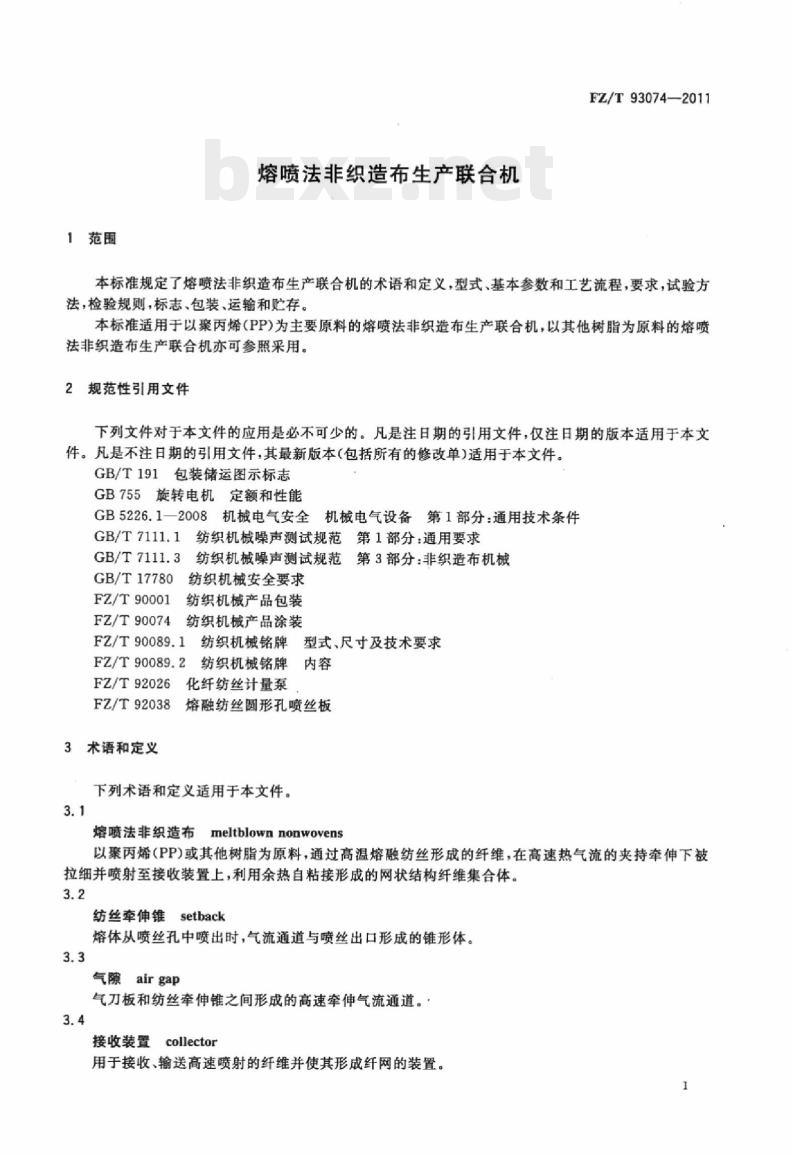

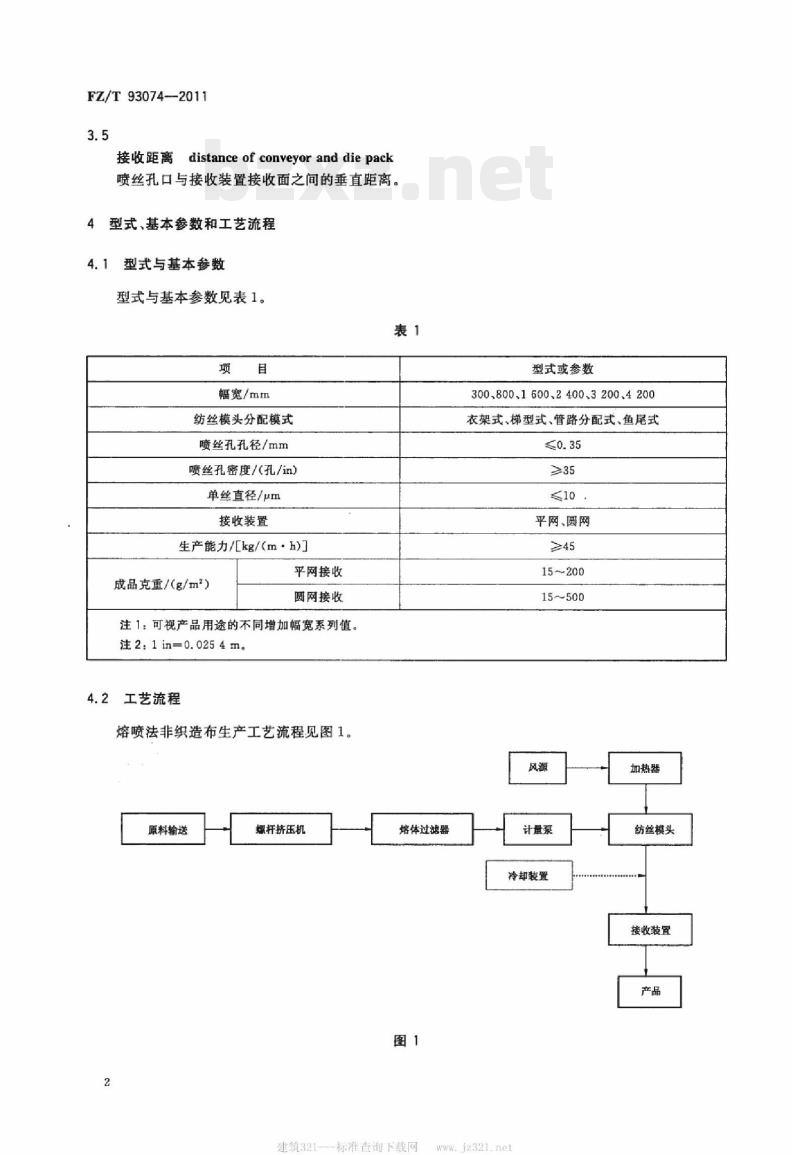

ICS 59.120.01 W90 FZ/T 93074—2011 熔喷法非织造布生产联合机 Meltblown nonwovens combined machines 2011-12-20发布 中华人民共和国工业和信息化部发布 2012-07-01实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国纺织工业协会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：宏大研究院有限公司、温州市瓯海轻工机械二厂、北京服装学院。 本标准主要起草人：刘玉军、肖小雄、陈立东、元国红、安浩杰、濮颖军、王海英、庞雅莉、徐华良、闫浩。 1 范围 本标准规定了熔喷法非织造布生产联合机的术语和定义、型式、基本参数和工艺流程、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于以聚丙烯（PP）为主要原料的熔喷法非织造布生产联合机，其他树脂原料的同类设备亦可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191 包装储运图示标志 GB 755 旋转电机定额和性能 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.3 纺织机械噪声测试规范 第3部分：非织造布机械 GB/T 17780 纺织机械安全要求 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 FZ/T 92026 化纤纺丝计量泵 FZ/T 92038 熔融纺丝圆形孔喷丝板 3 术语和定义 3.1 熔喷法非织造布 meltblown nonwovens 以聚丙烯（PP）或其他树脂为原料，经高温熔融纺丝形成纤维，在高速热气流牵伸下被拉细并喷射至接收装置，利用余热自粘接形成的网状纤维集合体。 3.2 纺丝牵伸锥 setback 熔体从喷丝孔喷出时，气流通道与喷丝出口形成的锥形区域。 3.3 气隙 airgap 气刀板与纺丝牵伸锥之间形成的高速牵伸气流通道。 3.4 接收装置 collector 用于接收并输送高速喷射纤维并形成纤网的装置。 3.5 接收距离 distance of conveyor and die pack 喷丝孔口与接收装置接收面之间的垂直距离。 4 型式、基本参数和工艺流程 4.1 型式与基本参数见表1。 表1 主要参数 幅宽/mm：300、800、1600、2400、3200、4200 纺丝模头分配模式：衣架式、梯型式、管路分配式、鱼尾式 喷丝孔孔径/mm：≤0.35 喷丝孔密度/(孔/in)：＞35 单丝直径/μm：10 接收装置：平网、圆网 生产能力/[kg/(m·h)]：45 成品克重/(g/m²)：15～200 4.2 工艺流程 原料输送 → 螺杆挤压机 → 熔体过滤器 → 计量泵 → 纺丝模头 → 冷却装置 → 接收装置 → 产品 5 要求 5.1 单元机 5.1.1 原料输送装置 原料输送能力不小于生产能力的1.1倍，自动料位控制准确可靠。 5.1.2 螺杆挤压机 各区温度控制精度偏差±1℃；熔体压力控制精度偏差±0.3MPa。 5.1.3 熔体过滤器 过滤精度≤40μm。 5.1.4 计量泵 应符合 FZ/T 92026 规定。 5.1.5 纺丝模头 滤网过滤精度≤40μm；气隙偏差≤0.05mm；温度控制精度±2℃；喷丝孔制造精度应符合 FZ/T 92038。 5.1.6 风源 风压偏差±2%。 5.1.7 热风加热器 热风温度控制精度偏差±2℃。 5.1.8 接收装置 负压均匀度≤10%。 （后续内容未完整识别）
