FZ/T 51005-2011 纤维级聚对苯二甲酸丁二醇酯(PBT)切片

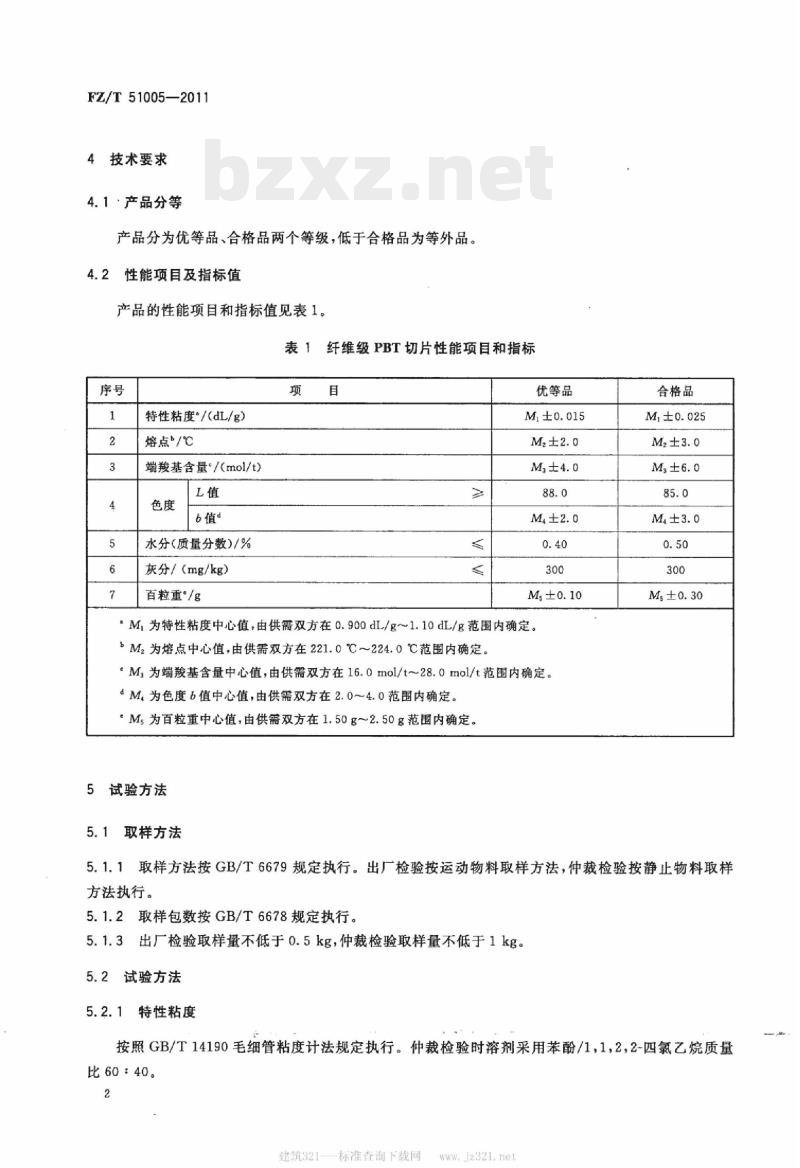

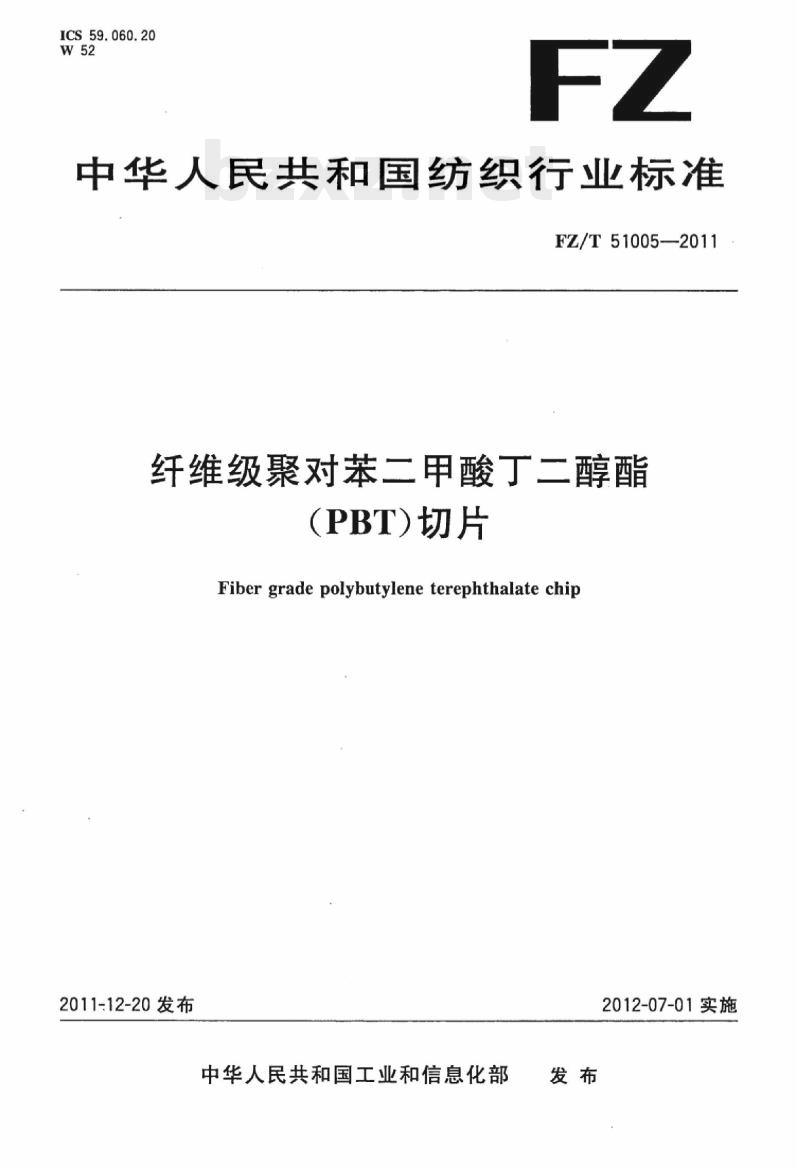

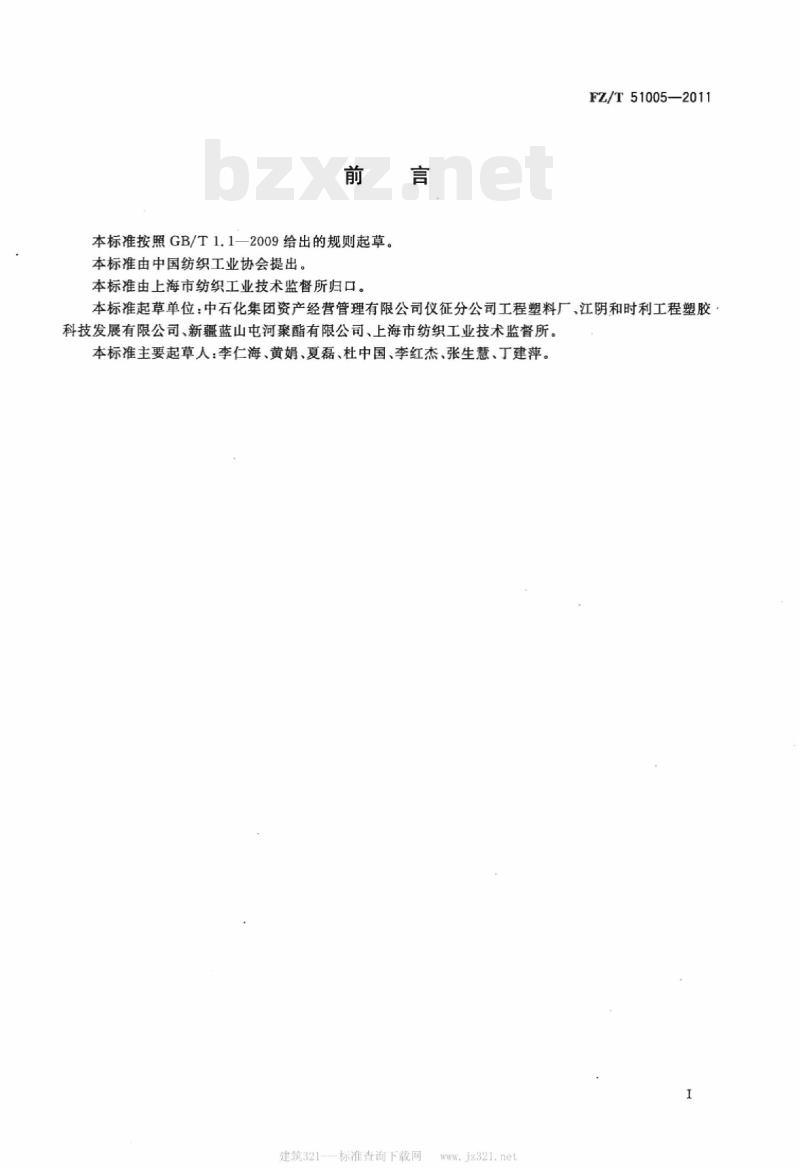

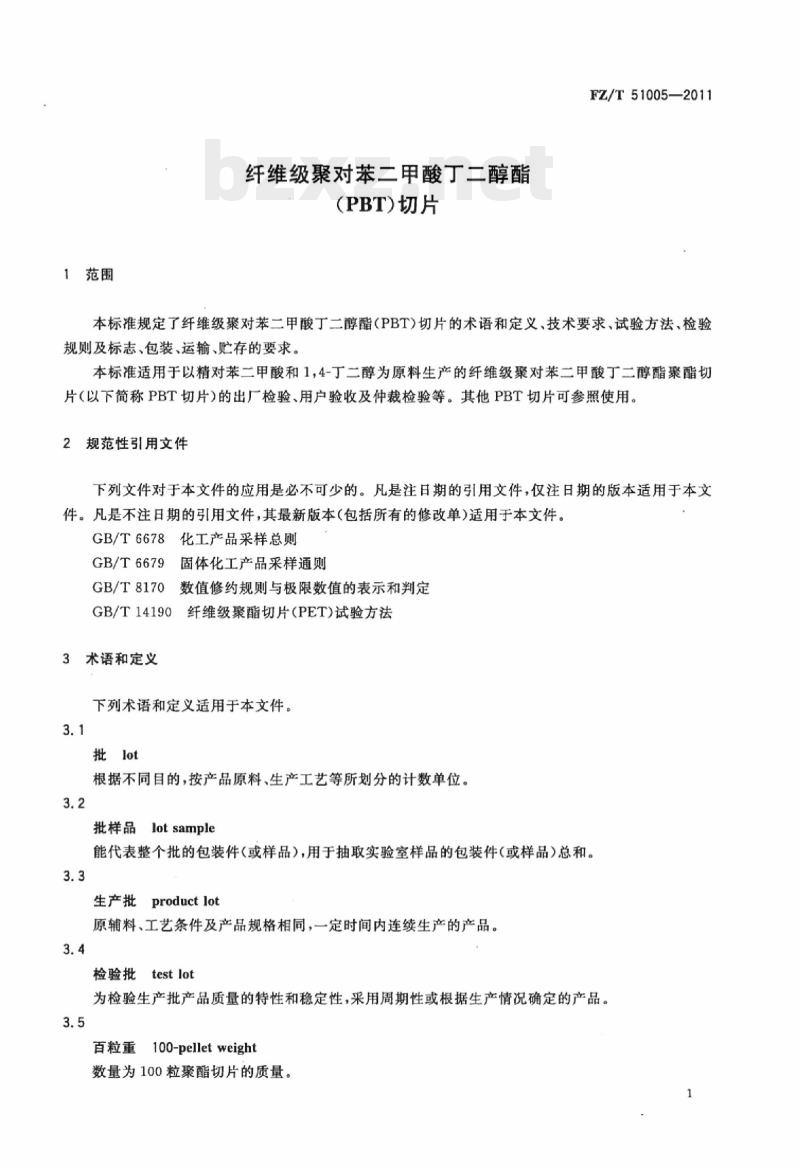

ICS 59.060.20 W52 FZ/T 51005—2011 纤维级聚对苯二甲酸丁二醇酯（PBT）切片 Fiber grade polybutylene terephthalate chip 2011-12-20发布 中华人民共和国工业和信息化部发布 2012-07-01实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国纺织工业协会提出。 本标准由上海市纺织工业技术监督所归口。 本标准起草单位：中石化集团资产经营管理有限公司仪征分公司工程塑料厂、江阴和时利工程塑胶科技发展有限公司、新疆蓝山屯河聚酯有限公司、上海市纺织工业技术监督所。 本标准主要起草人：李仁海、黄娟、夏磊、杜中国、李红杰、张生慧、丁建萍。 1 范围 本标准规定了纤维级聚对苯二甲酸丁二醇酯（PBT）切片的术语和定义、技术要求、试验方法、检验规则及标志、包装、运输、贮存等要求。 本标准适用于以精对苯二甲酸和1,4-丁二醇为原料生产的纤维级聚对苯二甲酸丁二醇酯聚酯切片（以下简称PBT切片）的出厂检验、用户验收及仲裁检验等，其他PBT切片可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 6678 化工产品采样总则 GB/T 6679 固体化工产品采样通则 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 14190 纤维级聚酯切片（PET）试验方法 3 术语和定义 下列术语和定义适用于本文件。 3.1 批 lot 根据不同目的，按产品原料、生产工艺等所划分的计数单位。 3.2 批样品 lot sample 能代表整个批的包装件（或样品），用于抽取实验室样品的包装件（或样品）总和。 3.3 生产批 product lot 原辅料、工艺条件及产品规格相同，一定时间内连续生产的产品。 3.4 检验批 test lot 为检验生产批产品质量的特性和稳定性，采用周期性或根据生产情况确定的产品批次。 3.5 百粒重 100-pellet weight 数量为100粒聚酯切片的质量。 4 技术要求 4.1 产品分等 产品分为优等品、合格品两个等级，低于合格品为等外品。 4.2 性能项目及指标值 产品性能项目及指标值见表1。 表1 纤维级PBT切片性能指标 序号：1 特性粘度/(dL/g) 优等品：M±0.015 合格品：M±0.025 序号：2 熔点/℃ 优等品：M2±2.0 合格品：M2±3.0 序号：3 端羧基含量/(mol/t) 优等品：M3±4.0 合格品：M3±6.0 序号：4 色度 L值 优等品：88.0 合格品：85.0 色度 b值 优等品：M4±2.0 合格品：M4±3.0 序号：5 水分（质量分数）/% 优等品：0.40 合格品：0.50 序号：6 灰分/(mg/kg) 两等品均：300 序号：7 百粒重/g 优等品：Ms±0.10 合格品：Ms±0.30 注：M为特性粘度中心值（0.900 dL/g～1.10 dL/g）；M2为熔点中心值（221.0℃～224.0℃）；M3为端羧基含量中心值（16.0 mol/t～28.0 mol/t）；M4为色度b值中心值（2.0～4.0）；Ms为百粒重中心值（1.50 g～2.50 g）。 5 试验方法 5.1 取样方法 按 GB/T 6679 规定执行。出厂检验按运动物料取样方法，仲裁检验按静止物料取样方法执行。 取样包数按 GB/T 6678 规定执行。出厂检验取样量不低于0.5kg，仲裁检验取样量不低于1kg。 5.2 试验方法 5.2.1 特性粘度 按 GB/T 14190 毛细管粘度计法执行，仲裁检验溶剂采用苯酚/1,1,2,2-四氯乙烷（60:40）。 5.2.2 熔点 按 GB/T 14190 执行，仲裁采用差示扫描量热法。 5.2.3 端羧基含量 按 GB/T 14190 执行，仲裁采用光度滴定法，溶剂为邻甲酚/三氯甲烷（7:3）。 5.2.4 色度 按 GB/T 14190 干燥法执行，干燥条件为（135±5）℃加热30min。 5.2.5 水分 按 GB/T 14190 执行，仲裁采用重量法。 5.2.6 灰分 按 GB/T 14190 执行。
