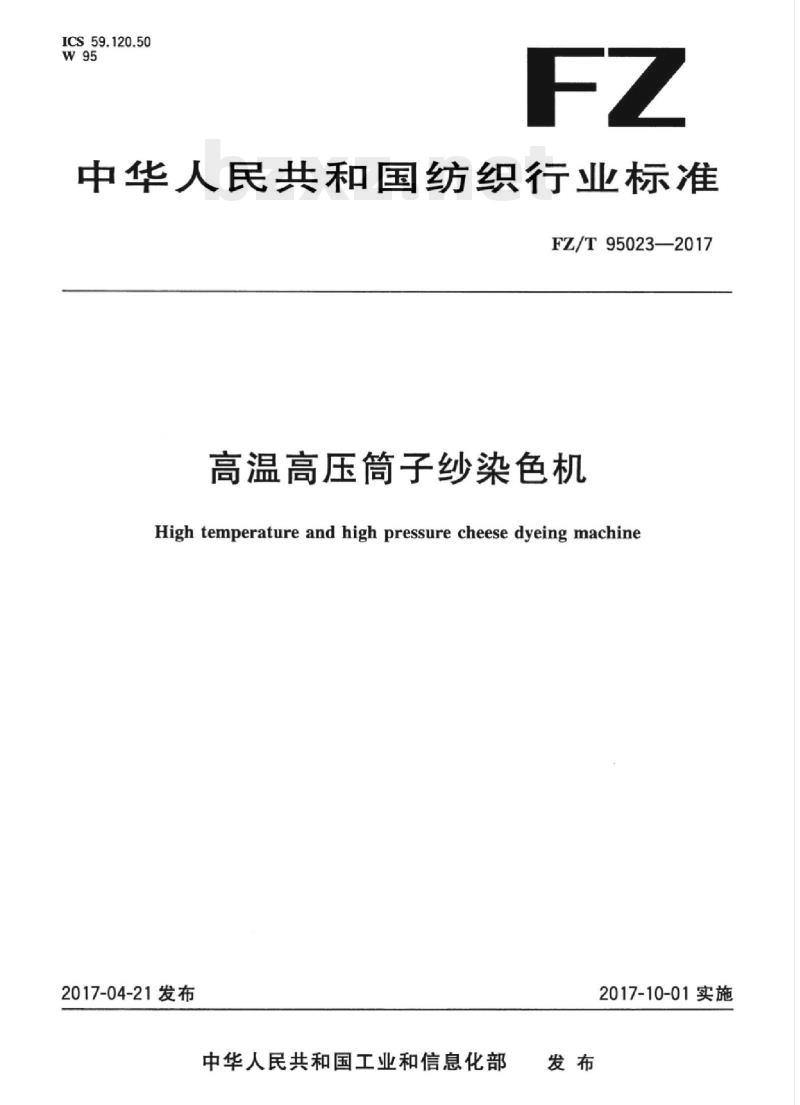

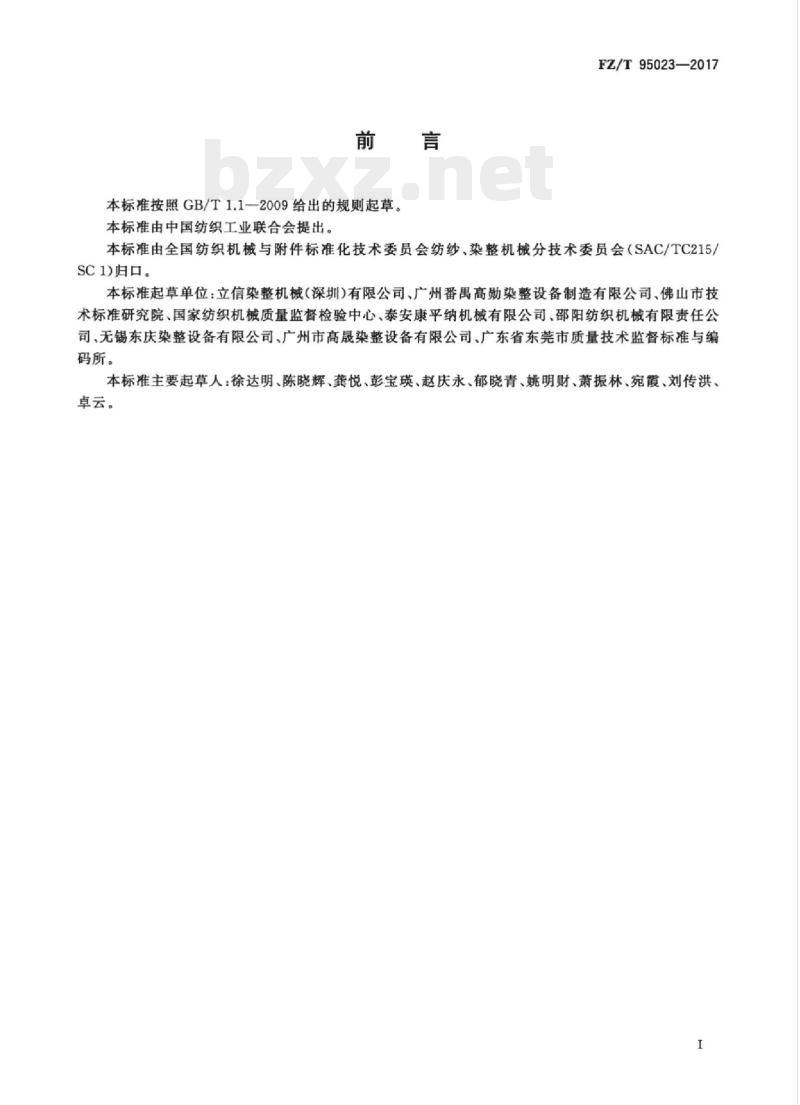

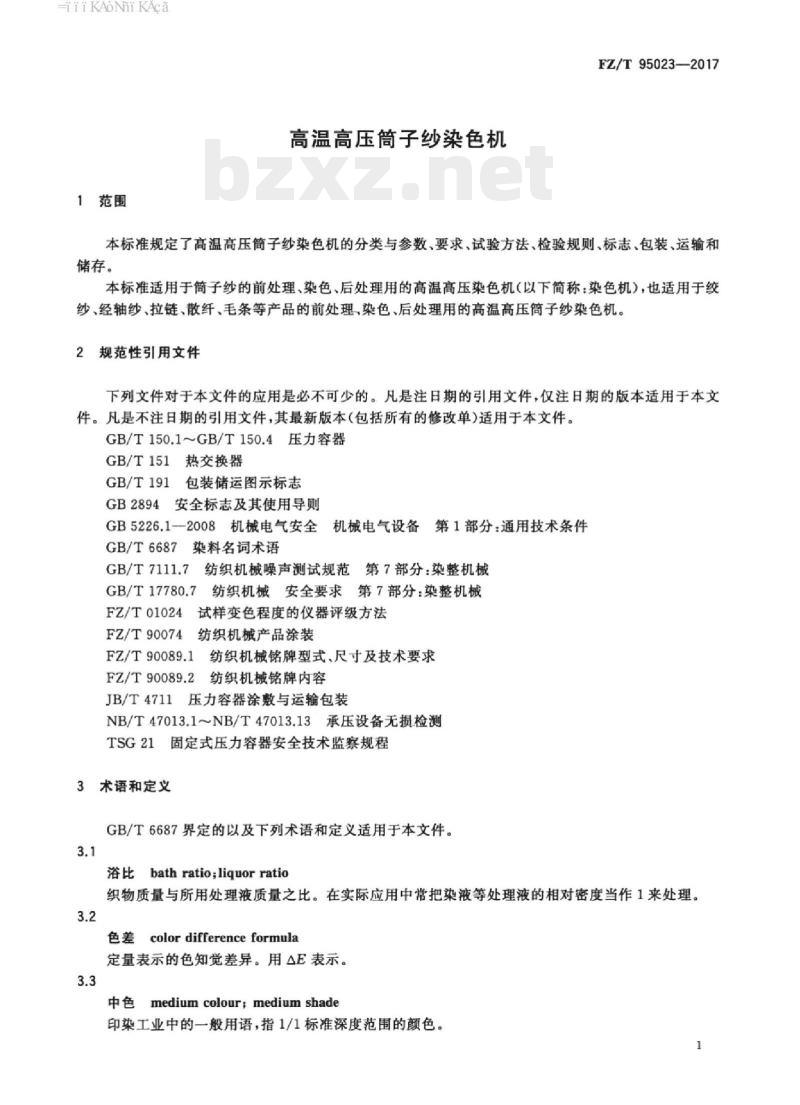

ICS 59.120.50 W95 FZ 中华人民共和国纺织行业标准 FZ/T 95023—2017 高温高压筒子纱染色机 High temperature and high pressure cheese dyeing machine 2017-04-21发布 中华人民共和国工业和信息化部发布 2017-10-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：立信染整机械（深圳）有限公司、广州番禺高勋染整设备制造有限公司、佛山市技术标准研究院、国家纺织机械质量监督检验中心、泰安康平纳机械有限公司、邵阳纺织机械有限责任公司、无锡东庆染整设备有限公司、广州市高晟染整设备有限公司、广东省东莞市质量技术监督标准与编码所。 本标准主要起草人：徐达明、陈晓辉、龚悦、彭宝瑛、赵庆永、郁晓青、姚明财、萧振林、宛霞、刘传洪、卓云。 1 范围 本标准规定了高温高压筒子纱染色机的分类与参数、要求、试验方法、检验规则、标志、包装、运输和储存。 本标准适用于筒子纱的前处理、染色、后处理用的高温高压染色机，也适用于绞纱、经轴纱、拉链、散纤、毛条等产品的前处理、染色、后处理用的高温高压筒子纱染色机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 150.1～GB/T 150.4 压力容器 GB/T 151 热交换器 GB/T 191 包装储运图示标志 GB 2894 安全标志及其使用导则 GB 5226.1—2008 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 6687 染料名词术语 GB/T 7111.7 纺织机械噪声测试规范 第7部分：染整机械 GB/T 17780.7 纺织机械安全要求 第7部分：染整机械 FZ/T 01024 试样变色程度的仪器评级方法 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 JB/T 4711 压力容器涂装与运输包装 NB/T 47013.1～NB/T 47013.13 承压设备无损检测 TSG 21 固定式压力容器安全技术监察规程 3 术语和定义 GB/T 6687界定的以及下列术语和定义适用于本文件。 3.1 浴比 织物质量与所用处理液质量之比，在实际应用中常把染液等处理液的相对密度当作1来处理。 3.2 色差 定量表示的色知觉差异，用ΔE表示。 3.3 中色 印染工业中的一般用语，指11标准深度范围的颜色。 4 分类与参数 4.1 分类 按浴比分为：极低浴比、低浴比、小浴比、中浴比、大浴比。 按控制方式分为：半自动、全自动。 按染色工艺分为：全充满式、气压式、混合式。 按安装方式分为：一体式、分离式。 4.2 参数 染色机参数如下： 额定载量：1～7000kg 浴比：a<2.8（极低浴比）、a=2.8～3.5（低浴比）、a=3.5～5（小浴比）、a=5～7（中浴比）、a>7（大浴比） 液流换向器：单向阀、双向阀、脉冲式 循环泵型式：离心泵、轴流泵、混流泵 主缸最高工作压力：0.45MPa 主缸最高工作温度：140℃ 热交换器最高工作压力：0.7MPa 热交换器最高工作温度：170℃ 5 要求 5.1 安全要求 受压元器件材料应符合GB/T 150.2和TSG 21相关要求。缸体设计、制造、检验和验收应符合GB/T 150.1～GB/T 150.4及TSG 21相关要求。热交换器应符合GB/T 151及TSG 21相关要求。全机安全防护及警示标志应符合GB/T 17780.7规定。 5.2 外观要求 产品涂装应符合FZ/T 90074规定，压力容器涂装应符合JB/T 4711规定。缸体表面应平整光滑，无碰伤。焊接部位应无虚焊，焊缝表面不得有缺陷。
