FZ/T 01139-2017
基本信息
标准号： FZ/T 01139-2017
中文名称：纺织品防微波性能试验方法矩形波导管法
标准类别：纺织行业标准(FZ)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：2048558
标准分类号
关联标准
出版信息
相关单位信息
标准简介
FZ/T 01139-2017.
安全警示
按FZ/T 01139测试纺织品防微波性能时,操作人员应经过培训授权,熟悉操作规程,测试中防止微波泄露.
1范围
FZ/T 01139规定了采用矩形波导管法测定纺织品防微波(0.32 GHz~26.7 GHz)性能的试验方法。
FZ/T 01139适用于各类织物。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅注日期的版本适用于本文件。凡是不注期的引用文件 ,其最新版本(包括所有的修改单)适用于本文件。
GB/T 6529纺织品调湿和试验 用标准大气
GB/T 11450.2- -1989空心金属波导 第2部分:普通矩形波导有关规范
3术语和定义 .
下列术语和定义适用于本文件。
3.1透过率transistvity
透过试样的微波功率占发射源微波功率的百分数。
3.2插入损耗insertion Loss
在微波传输系统的某处由于元件的插人而发生的负载功率的损耗,它表示为元件插人后负载上所接收到的功率与元件插人前同一负载上所接收到的功率以分贝为单位的比值。
3.3反射率renetirity
由试样反射的微波功率占发射源微波功率的百分数。
3.4回波损耗return Loss
回波损耗,又称为反射损耗,是由于微波传输系统中因阻抗不匹配面产生反射,它表示为反射功率与人射功率以分贝为单位的比值。
3.5吸收率aborptivity
由试样吸收的微波功率占发射源微波功率的百分数.
安全警示
按FZ/T 01139测试纺织品防微波性能时,操作人员应经过培训授权,熟悉操作规程,测试中防止微波泄露.
1范围
FZ/T 01139规定了采用矩形波导管法测定纺织品防微波(0.32 GHz~26.7 GHz)性能的试验方法。
FZ/T 01139适用于各类织物。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅注日期的版本适用于本文件。凡是不注期的引用文件 ,其最新版本(包括所有的修改单)适用于本文件。
GB/T 6529纺织品调湿和试验 用标准大气
GB/T 11450.2- -1989空心金属波导 第2部分:普通矩形波导有关规范
3术语和定义 .
下列术语和定义适用于本文件。
3.1透过率transistvity
透过试样的微波功率占发射源微波功率的百分数。
3.2插入损耗insertion Loss
在微波传输系统的某处由于元件的插人而发生的负载功率的损耗,它表示为元件插人后负载上所接收到的功率与元件插人前同一负载上所接收到的功率以分贝为单位的比值。
3.3反射率renetirity
由试样反射的微波功率占发射源微波功率的百分数。
3.4回波损耗return Loss
回波损耗,又称为反射损耗,是由于微波传输系统中因阻抗不匹配面产生反射,它表示为反射功率与人射功率以分贝为单位的比值。
3.5吸收率aborptivity
由试样吸收的微波功率占发射源微波功率的百分数.
标准图片预览
标准内容
ICS59.080.30
中华人民共和国纺织行业标准
FZ/T01139—2017
纺织品
防微波性能试验方法
矩形波导管法
Textiles-Test method of the anti-microwave performance-Rectangle waveguide tubing method2017-04-21发布
中华人民共和国工业和信息化部发布
2017-10-01实施

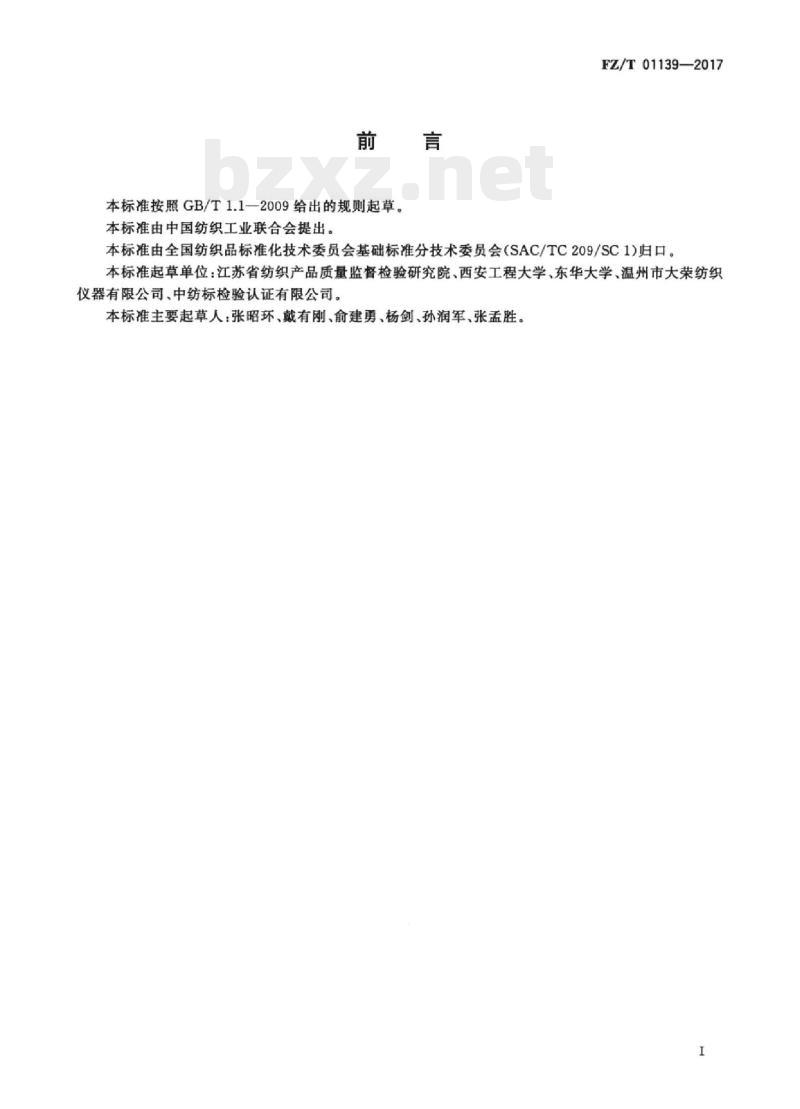

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T01139—2017
本标准由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1）归口。本标准起草单位：江苏省纺织产品质量监督检验研究院、西安工程大学、东华大学、温州市大荣纺织仪器有限公司、中纺标检验认证有限公司。本标准主要起草人：张昭环、戴有刚、俞建勇、杨剑、孙润军、张孟胜。I
-iiKAoNi KAca
HiiKAoiKAca

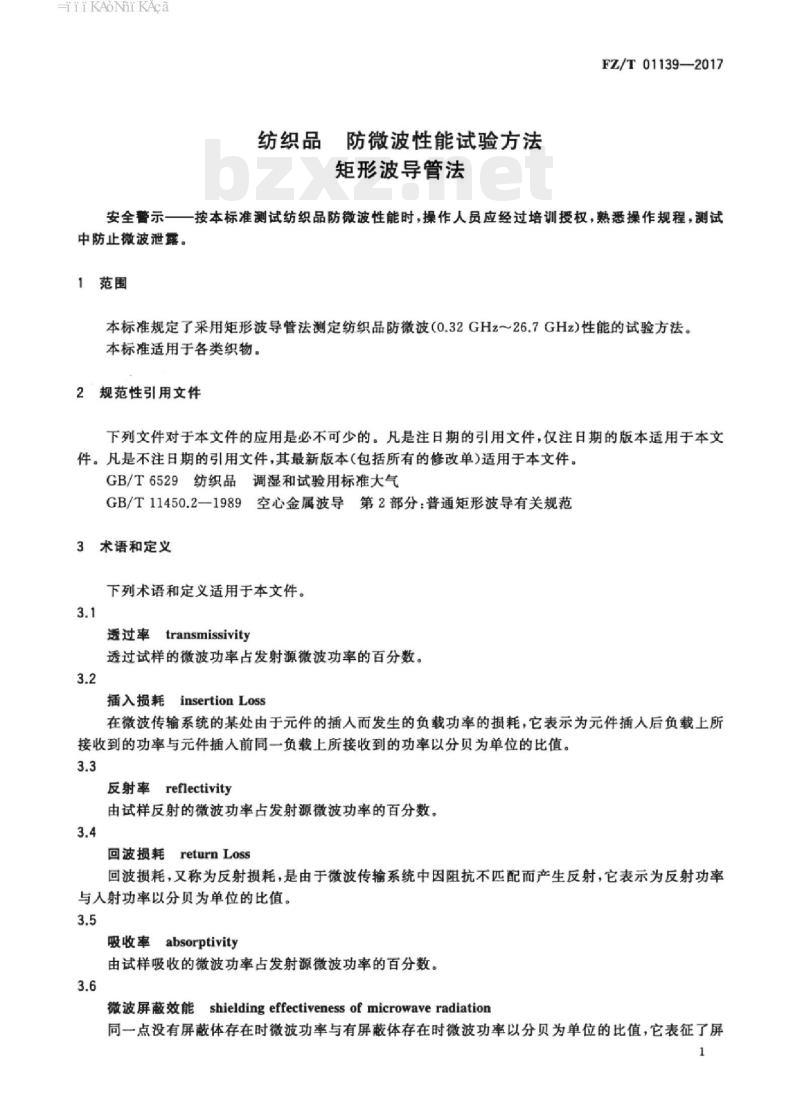

纺织品
防微波性能试验方法
矩形波导管法
FZ/T01139—2017
安全警示一一按本标准测试纺织品防微波性能时，操作人员应经过培训授权，熟悉操作规程，测试中防止微波泄露。
1范围
本标准规定了采用矩形波导管法测定纺织品防微波（0.32GHz～26.7GHz）性能的试验方法。本标准适用于各类织物。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6529纺织品调湿和试验用标准大气GB/T11450.21989空心金属波导第2部分：普通矩形波导有关规范3术语和定义
下列术语和定义适用于本文件。3.1
透过率transmissivity
透过试样的微波功率占发射源微波功率的百分数。3.2
插入损耗insertionLoss
在微波传输系统的某处由于元件的插人而发生的负载功率的损耗，它表示为元件插人后负载上所接收到的功率与元件插人前同一负载上所接收到的功率以分贝为单位的比值。3.3
反射率reflectivity
由试样反射的微波功率占发射源微波功率的百分数。3.4
回波损耗
returnLoss
回波损耗，又称为反射损耗，是由于微波传输系统中因阻抗不匹配而产生反射，它表示为反射功率与入射功率以分贝为单位的比值。3.5
吸收率absorptivity
由试样吸收的微波功率占发射源微波功率的百分数。3.6
shielding effectiveness of microwave radiation微波屏蔽效能
同一点没有屏蔽体存在时微波功率与有屏蔽体存在时微波功率以分贝为单位的比值，它表征了屏1
HiiKAoNikAca
FZ/T01139—2017
蔽体对微波的衰减程度。
4原理
由网络分析仪产生一定频率范围的微波，通过高方向性耦合器进人矩形波导管，将试样插人波导管中，微波一部分透过试样，一部分被试样反射，在波导管的频率范围内测量规定频率点下微波经过试样时的透射功率和反射功率，并将测量信号返回网络分析仪，由网络分析仪给出插人损耗和回波损耗，并计算相应的计算透过率、反射率，吸收率和屏蔽效能。5测试系统
5.1本标准采用的测试系统由网络分析仪、矩形波导管两部分组成，参见附录A。5.2波导管应满足以下的要求：
a）矩形波导管应符合GB/T11450.2一1989的要求，根据测试频率选择相应波段的矩形波导管；b）波导管应配有高方向性耦合器以产生极化的微波信号；c）波导管应配置样品夹具和校准件，其示意图参见附录A。注：GB/T11450.2一1989中定义的波导管最高频率可达330GHz，但实际应用中接触的微波频率一般不超过20GHz，且26.7GHz以上的波导管内腔尺寸长宽均小于1cm，试样尺寸太小，代表性不好，所以本标准的测量范围上限定为26.7GHz。
5.3网络分析仪应满足以下的要求：a）发生的微波信号应覆盖波导管的工作频率范围；b）灵敏度应优于-90dBm；
c）能同时测量微波透过功率和反射功率；d）信号输出端和信号测量端阻抗均为50Q；e）信号输出功率默认为odBm，即1mW。注：推荐使用配备了测试软件的网络分析仪，以方便数据的记录和导出。6
试样的准备和调湿
6.1取样
按样品夹具的尺寸要求裁剪代表性试样。使试样的长边与织物在机器上的输出方向成0°45°90°三个角度进行裁剪，每个角度裁剪三块。6.2调湿
调湿及测试应在GB/T6529规定的标准大气条件下进行，温度为（20士2）C，相对度为(65±4)%。
7测试步骤
7.1开启网络分析仪，按测试频率范围设置测量起始频率和终止频率，频率间隔为10MHz。7.2仪器预热30min后对测试仪进行校准。先校全反射，在波导管试样架中插人校准件，使校准件非开口部分位于波导管试样通道中，在网络分析仪上回波损耗测量窗口中执行归一化操作。再校直通，移动校准件使校准件上开口部分位于波导管试样通道中，在网络分析仪插人损耗测量窗口中执行归一化2
-iiKAoNiKAca
操作。
FZ/T01139—2017
7.3在试样架上放置好第一块试样，插人测试口，插好定位销，仪器自动测量插入损耗和回波损耗。7.4重复7.3，直到完成所有试样的测量。测试过程中应保证试样的使用面朝向微波人射方向。7.5在换取试样过程中，取下试样后，应及时用校准板插在试样架位置上以防止微波泄露。注：第一次连接波导管和网络分析仪时，应检查连接状态，波导管上的耦合器为波导管的信号输人端，它连接网络分析仪的信号输出端。波导管的两端的反射信号传感器和透过信号传感器分别连接网络分析仪的两个测试端口，并应与网络分析仪的端口功能设置相一致。8结果计算
8.1插入损耗
微波人射频率为入时的插人损耗按式（1)计算。式中：
IL,=10×lgw.a)
-透过试样的微波功率，单位为瓦（W)；W.(a)
8.2透过率
一发射源的微波功率，单位为瓦（W）。（1)
由于网络分析仪并不给出透过率，而是给出插入损耗，故透过率可由插人损耗计算得到。微波人射频率为入时的透过率按式(2)计算。w.a)
X100=10%×100
式中：
一透过率，%。
8.3回波损耗
微波人射频率为入时的回波损耗按式（3)计算。式中：
RL=10×lg w.a)
试样反射的微波功率，单位为瓦（W）。8.4反射率
（2）下载标准就来标准下载网
（3）
由于网络分析仪并不给出反射率，而是给出回波损耗，故反射率可由回波损耗计算得到。微波人射频率为入时的反射率按式(4)计算。×100=10%100
式中：
R.反射率，%。
8.5吸收率
微波入射频率为入时的吸收率按式（5)计算。..（4)
-iiKAoNiKAca
FZ/T01139—2017
式中：
A—吸收率，%。
8.6屏蔽效能
A=100-R-T
微波人射频率为入时的屏蔽效能按式(6)计算。W.(a)
SE.=10×lgw.a)
式中：
SE—屏蔽效能，单位为分贝（dB)。-I
（5）
*（6)
8.7求出每块试样在各频率点下屏蔽效能的算术平均值，以此值来代表每块试样的屏蔽效能平均水平。如需计算吸收率，则分别按式（2）、式（4）、式（5)计算每块试样在各频率点下的透过率、反射率、吸收率。结果修约到小数点后两位。注：理论上透过率、反射率，吸收率之和应等于100%，但反射率或透过率非常接近100%时，计算吸收率有可能出现负数的情况，这属于仪器测量精度引起的误差，这种情况下将吸收率视为0。8.8分别计算同角度3块试样屏蔽效能的算术平均值，代表样品在该角度上的屏蔽效能水平。结果修约到小数点后两位。
9试验报告
试验报告应包括以下内容：
a）试验是按本标准进行的；
b）样品特征描述；
c）仪器型号（网络分析仪型号和波导管型号）；d）测试频率范围；
试验结果，样品在0°45°、90°三个方向的屏蔽效能；e)
如需要，每块试样的屏蔽效能；每块试样在各频率点下的透射率、反射率、吸收率；f
任何偏离本标准的细节及试验中的异常现象。-iiKAoNiKAca
附录A
（资料性附录）
纺织品防微波性能测试系统的组成示意图纺织品防微波性能测试系统的基本组成示意图见图A.1图A.2和图A.3网络分析仪
/波导同轴转换器
说明：
反射信号测量端口：
微波信号发射端口：
透射信号测量端口。
波导管
波导高方向性耦合器
测试电缆
校准件及测试夹具，
波导固定衰减器
纺织品防微波性能测试系统的组成示意图图A.1
定位孔
图A.2校准件结构示意图
FZ/T01139—2017
波导同轴转换器
-iiKAoNiKAca
FZ/T01139—2017
定位销
图A.3测试夹具构成示意图
定位孔
测试夹具底座
FZ/T 01139-2017
中华人民共和国纺织
行业标准
纺织品防微波性能试验方法
矩形波导管法
FZ/T01139—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（010)68533533发行中心：（010)51780238读者服务部：(010)68523946
中国标雁出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.75字数14千字2017年8月第一次印刷
2017年8月第一版
书号：155066·2-31751定价16.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
