FZ/T 63036-2016
基本信息
标准号： FZ/T 63036-2016
中文名称：聚酯复丝双层编织结构绳索
标准类别：纺织行业标准(FZ)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：1970668
标准分类号
关联标准
出版信息
相关单位信息
标准简介
FZ/T 63036-2016.
1范围
FZ/T 63036规定了聚酯复丝双层编织结构绳索(以下简称:双层编织绳)的术语和定义标识、材料.一般技术要求.物理特性、试验方法、检验规则.标记。
FZ/T 63036适用于线密度26.1 ktex~48 3000 ktex,绳索代号为6~240的以聚酯复丝为原料制成的双层编织结构绳索。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注期的版本适用于本文件。凡是不注8期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 8834绳索有关物理和机械性 能的测定
GB/T 21328纤维绳索通用要求
ISO 1968纤维绳 索和绳索制品
词汇(Fibre ropes and cordage- Vocabulary)
3术语和定 义
ISO 1968界定的以及下列术语和定义适用于本文件.
3.1聚酯复丝双层编织结构double braided polyester multiflament
芯层是独立制造的中空编织结构绳索,外编织层是内芯的外面编织的绳索,将芯层包裹在里面。论是内芯或外编织层的重量应不超过总重量的55%.见图1.9.2.2 s≤1 时,在该样品绳卷中取-一个试样;S≥2时,在每个样品绳中取-一个试样。
9.2.3抽样时 ,可从样品绳的任意- -端截取,也可在样品准备割断时从样品中部截取。取样时应采取必要的措施,以避免试样的退捻。如有必要,可舍弃已经稍微退捻的端部。
9.3 出厂检验
9.3.1每批产 品须经生产厂质量检验部门按本标准检验合格后方能出厂,并附有检验合格证。
9.3.2出厂 检验项目为外观.线密度和最低断裂强力
9.4 型式检验
9.4.1型式检验每 两年进行一次,有下列情况之一-应进行型式检验:
a) 新产品定型鉴定或老产品转厂生产时;
b)原材料和工艺有 重大改变,可能影响产品性能时;
c)产品停产一年以 上恢复生产时;
d)出厂检验结果与 上次型式检验结果有较大差异时;
e)国家质量监督机构提出型式检验要求时。
9.4.2型式检验项目 应包括第6章第7章的全部项目
9.5判定规则
检验结果符合标准第6章、第7章的要求,则判该批产品合格,否则判该批产品不合格。
1范围
FZ/T 63036规定了聚酯复丝双层编织结构绳索(以下简称:双层编织绳)的术语和定义标识、材料.一般技术要求.物理特性、试验方法、检验规则.标记。
FZ/T 63036适用于线密度26.1 ktex~48 3000 ktex,绳索代号为6~240的以聚酯复丝为原料制成的双层编织结构绳索。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注期的版本适用于本文件。凡是不注8期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 8834绳索有关物理和机械性 能的测定
GB/T 21328纤维绳索通用要求
ISO 1968纤维绳 索和绳索制品
词汇(Fibre ropes and cordage- Vocabulary)
3术语和定 义
ISO 1968界定的以及下列术语和定义适用于本文件.
3.1聚酯复丝双层编织结构double braided polyester multiflament
芯层是独立制造的中空编织结构绳索,外编织层是内芯的外面编织的绳索,将芯层包裹在里面。论是内芯或外编织层的重量应不超过总重量的55%.见图1.9.2.2 s≤1 时,在该样品绳卷中取-一个试样;S≥2时,在每个样品绳中取-一个试样。
9.2.3抽样时 ,可从样品绳的任意- -端截取,也可在样品准备割断时从样品中部截取。取样时应采取必要的措施,以避免试样的退捻。如有必要,可舍弃已经稍微退捻的端部。
9.3 出厂检验
9.3.1每批产 品须经生产厂质量检验部门按本标准检验合格后方能出厂,并附有检验合格证。
9.3.2出厂 检验项目为外观.线密度和最低断裂强力
9.4 型式检验
9.4.1型式检验每 两年进行一次,有下列情况之一-应进行型式检验:
a) 新产品定型鉴定或老产品转厂生产时;
b)原材料和工艺有 重大改变,可能影响产品性能时;
c)产品停产一年以 上恢复生产时;
d)出厂检验结果与 上次型式检验结果有较大差异时;
e)国家质量监督机构提出型式检验要求时。
9.4.2型式检验项目 应包括第6章第7章的全部项目
9.5判定规则
检验结果符合标准第6章、第7章的要求,则判该批产品合格,否则判该批产品不合格。
标准图片预览
标准内容

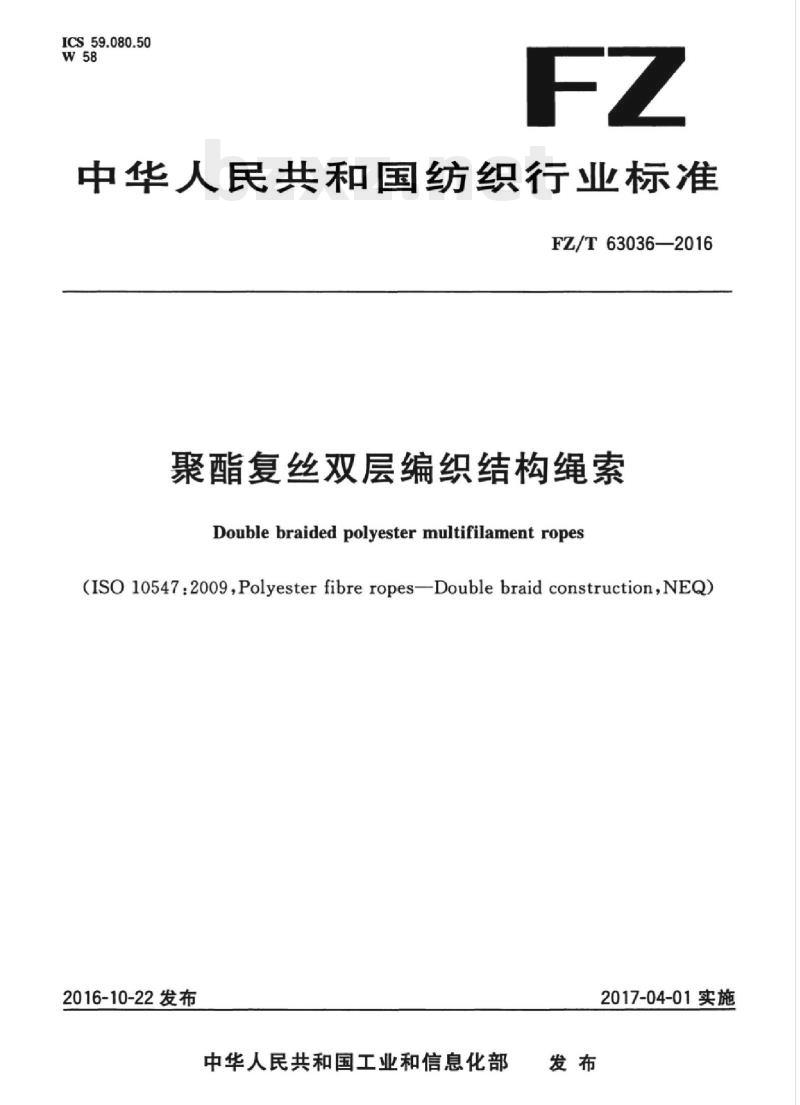

ICS59.080.50

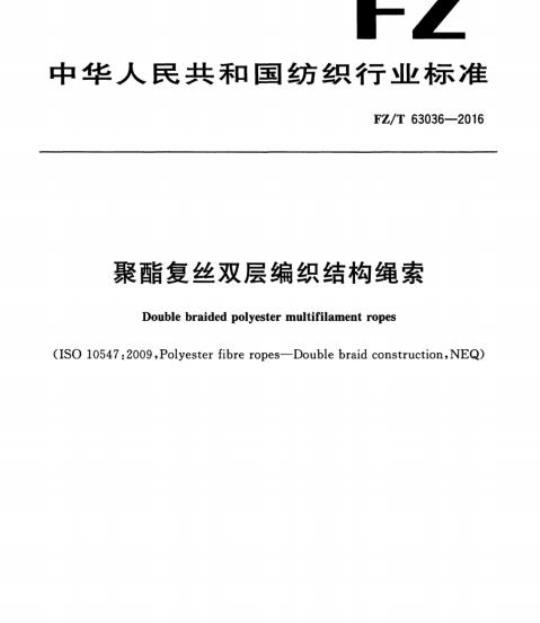

中华人民共和国纺织行业标准
FZ/T63036—2016
聚酯复丝双层编织结构绳索
Doublebraidedpolyestermultifilament ropes(ISO 10547:2009,Polyester fibre ropes—Double braid construction,NEQ)2016-10-22发布
中华人民共和国工业和信息化部2017-04-01实施

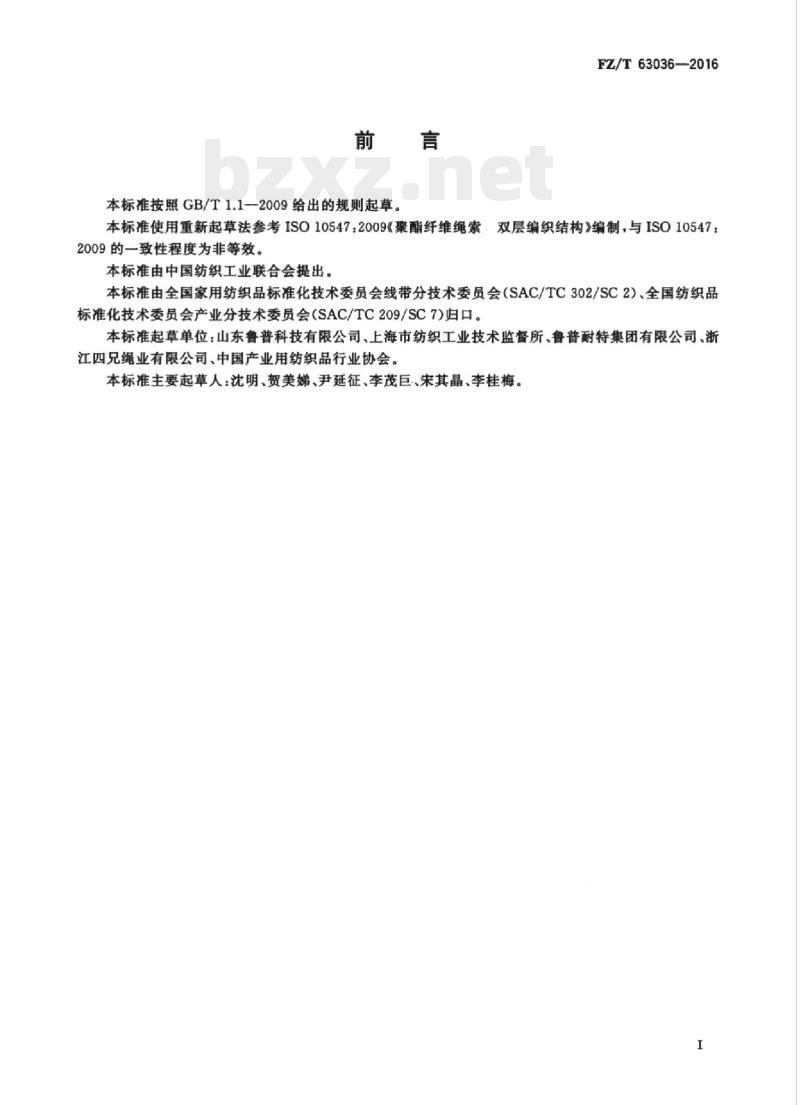

本标准按照GB/T1.1一2009给出的规则起草。FZ/T63036-2016
本标准使用重新起草法参考ISO10547：2009《聚酯纤维绳索双层编织结构》编制，与ISO105472009的一致性程度为非等效。
本标准由中国纺织工业联合会提出。本标准由全国家用纺织品标准化技术委员会线带分技术委员会（SAC/TC302/SC2）、全国纺织品标准化技术委员会产业分技术委员会（SAC/TC209/SC7)归口。本标准起草单位：山东鲁普科技有限公司、上海市纺织工业技术监督所、鲁普耐特集团有限公司、浙江四兄绳业有限公司、中国产业用纺织品行业协会。本标准主要起草人：沈明、贺美娣、尹延征、李茂巨、宋其晶、李桂梅。I
Hii KAoi KAca
HiiKAoNiKAca

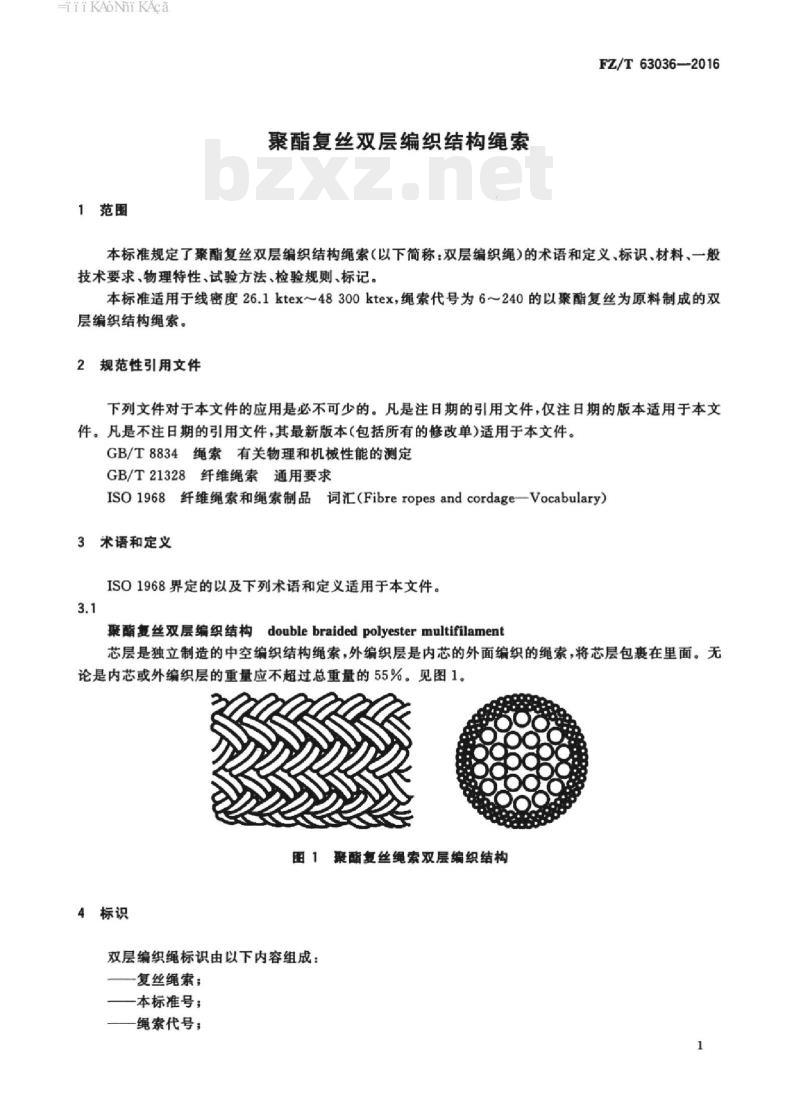

1范围
聚酯复丝双层编织结构绳索
FZ/T63036-2016www.bzxz.net
本标准规定了聚酯复丝双层编织结构绳索（以下简称：双层编织绳）的术语和定义、标识、材料、一般技术要求、物理特性、试验方法、检验规则、标记。本标准适用于线密度26.1ktex～48300ktex，绳索代号为6～240的以聚酯复丝为原料制成的双层编织结构绳索。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T8834绳索有关物理和机械性能的测定GB/T21328纤维绳索通用要求
ISO1968纤维绳索和绳索制品词汇（Fibreropesandcordage-Vocabulary）3术语和定义
ISO1968界定的以及下列术语和定义适用于本文件。3.1
聚酯复丝双层编织结构doublebraidedpolyestermultifilament芯层是独立制造的中空编织结构绳索，外编织层是内芯的外面编织的绳索，将芯层包裹在里面。无论是内芯或外编织层的重量应不超过总重量的55%。见图1。图1聚酯复丝绳索双层编织结构
4标识
双层编织绳标识由以下内容组成：复丝绳索：
本标准号：
绳索代号：
HiiKAoNiKAca
FZ/T63036—2016
绳索材料（PET)；
绳的性能水平：双层编织绳或高强度（HS)双层编织绳。示例1.聚酯复丝双层编织绳，参考代号20，线密度近似对应于249ktex由聚酯制成的绳索。复丝绳索FZ/T63036-20-PET
示例2：聚酯复丝高强度（HS）双层编织绳，参考代号20，线密度近似对应于249ktex由聚酯制成的复丝绳索。复丝绳索FZ/T63036-20-PET(HS)5材料
不允许不同种类和等级的聚酯复丝混合使用，高强度双层编织绳索应使用添加UV抗老化剂的高强度工业长丝。
6一般技术要求
6.1结构
根据本标准生产的绳索应以3.1的方式来制造，也应符合GB/T21328的要求。6.2股数
对于参考代号从6到16的绳索，外编织的股数最少应为16股，对于参考代号超过16的绳索，编织的股数最少应为24股。
6.3标签和包装
标签、包装和交货长度应符合GB/T21328。6.4更换股线
更换股线的要求参见附录A。
物理特性
双层编织绳的线密度和最低断裂强力应符合表1的规定。表1双层编织绳的线密度和最低断裂强力线密度b.
绳索代号
公称值/ktex
偏差率/%
未插接绳索
普通级
最低断裂强力d/kN
高强级
尾段插接眼环绳索
未插接绳索
尾段插接眼环绳索
iiKAoNiKAca
绳索代号：
线密度b
公称值/ktex
偏差率/%
表1（续）
普通级
未插接绳索
绳索代号相当于其以毫米计的近似直径。最低断裂强力/kN
尾段插接眼环绳索
未插接绳索
6线密度（以千特克斯计)相当于绳索单位长度的净质量，用克每千米或千克每千米表示。e线密度在加以GB/T8834述及的预加张力时测量。断裂强力与新制绳索的干态或湿态有关。FZ/T63036-2016
高强级
尾段插接眼环绳索
“该强力由GB/T8834指定的试验方法而得，它并非为正确地标示在其他环境和场合下于该点断裂的值。值得关注的是，绳索尾段插接的方式和质量，加载速率，预处理和施加于绳索的预加张力等都将影响断裂强力。绳索卷绕于桩柱、绞盘、滑轮或滑车上，可能在低于此强力值时断裂。打结或扭曲的绳索将大为降低其断裂强力。3
HiiKAoNiKAca
FZ/T63036—2016
8试验方法
8.1取样和调湿
按GB/T8834的规定进行检验。
2最低断裂强力
按GB/T8834的规定进行检验。
9检验规则
9.1组批
以相同工艺，相同材料制造的同一类型、相同规格的产品为一批。9.2抽样
9.2.1除另有协议外，在同一批产品中随机取样的样品数量S按式（1）计算：S=0.4VN
式中：
S样品数量，单位为卷；
N一一同一批产品的数量，约定长度每卷220m，单位为卷。S的计算结果应按数值修约规则修约成不小于1的整数。9.2.2S≤1时，在该样品绳卷中取一个试样，S≥2时，在每个样品绳中取一个试样。（1)
9.2.3抽样时，可从样品绳的任意一端截取，也可在样品准备割断时从样品中部截取。取样时应采取必要的措施，以避免试样的退抢。如有必要，可舍弃已经稍微退抢的端部。3出厂检验
9.3.1每批产品须经生产厂质量检验部门按本标准检验合格后方能出厂，并附有检验合格证。9.3.2出厂检验项目为外观、线密度和最低断裂强力。9.4型式检验
9.4.1型式检验每两年进行一次，有下列情况之一应进行型式检验：a）新产品定型鉴定或老产品转厂生产时；b）原材料和工艺有重大改变，可能影响产品性能时；c）产品停产一年以上恢复生产时：d)
出厂检验结果与上次型式检验结果有较大差异时；e)
国家质量监督机构提出型式检验要求时。9.4.2型式检验项目应包括第6章、第7章的全部项目。9.5
判定规则
检验结果符合标准第6章、第7章的要求，则判该批产品合格，否则判该批产品不合格。iiKAoNiKAca
10标记
双层编织绳
双层编织绳的标记应按GB/T21328的规定进行。10.2
高强度双层编织绳
FZ/T63036-—2016
参考代号低于14的高强度双层编织绳，应将蓝色的中心标记线纳人绳子的中心。参考代号大于或等于14的高强度双层编织绳，应附质量证明。5
Hii KAoNi KAca
FZ/T630362016
（资料性附录）
关于更换股线的要求
A.1在编织过程中，当需要更换股线时，新更换的股线应沿原股线的相同路线缠绕一周。任何规格和长度的绳子在内芯或表皮可以更换股线，但更换股线应符合A.2A.5规定。A.2芯层与皮层处200m或者200m长度以内的股线各允许出现一处股线之间的叠接。A.3长度超过200m，制造商认为必要的话，充许出现另外的股线叠接。A.4在编织过程中，当需要更换股线时，新更换的股线应沿原股线的相同路线缠绕一周。接头的留头长度应约等于8倍的绳索直径，对绳索代号小于或等于72的绳索，接头处留头长度不得低于600mm，以保证接头牢固。
A.5因为更换内芯股线难以在编织绳皮层后进行检测，需提供一个可验证的信息证明，更换股线记录应提供给检验员。
FZ/T63036-2016
中华人民共和国纺织
行业标准
聚酯复丝双层编织结构绳索
FZ/T63036—2016
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（010)68533533发行中心：（010)51780238读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.75字数14千字2017年4月第一版
2017年4月第一次印刷
书号：1550662-31393
8定价16.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
