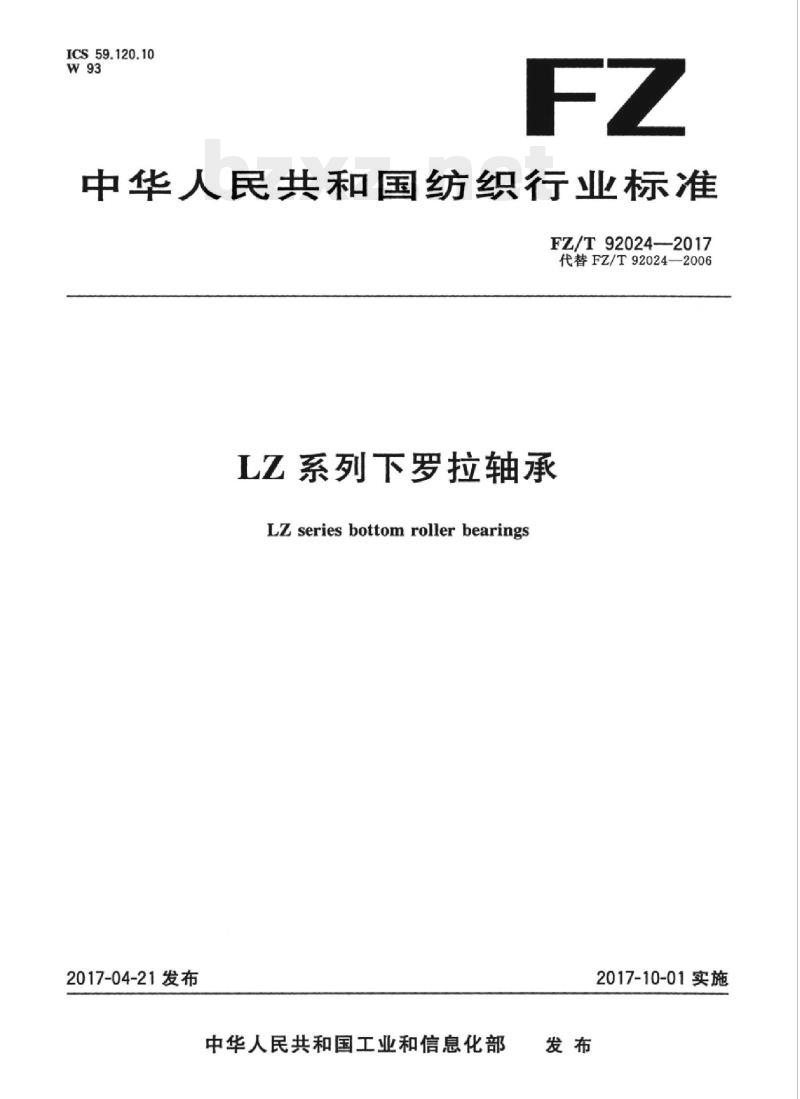

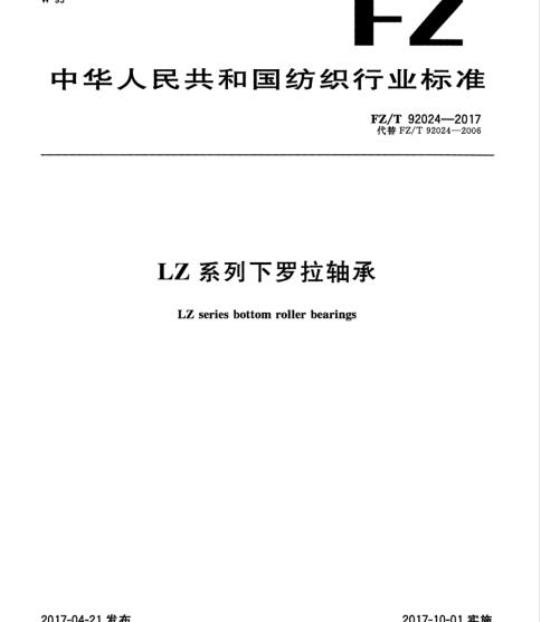

FZ/T 92024-2017 LZ系列下罗拉轴承

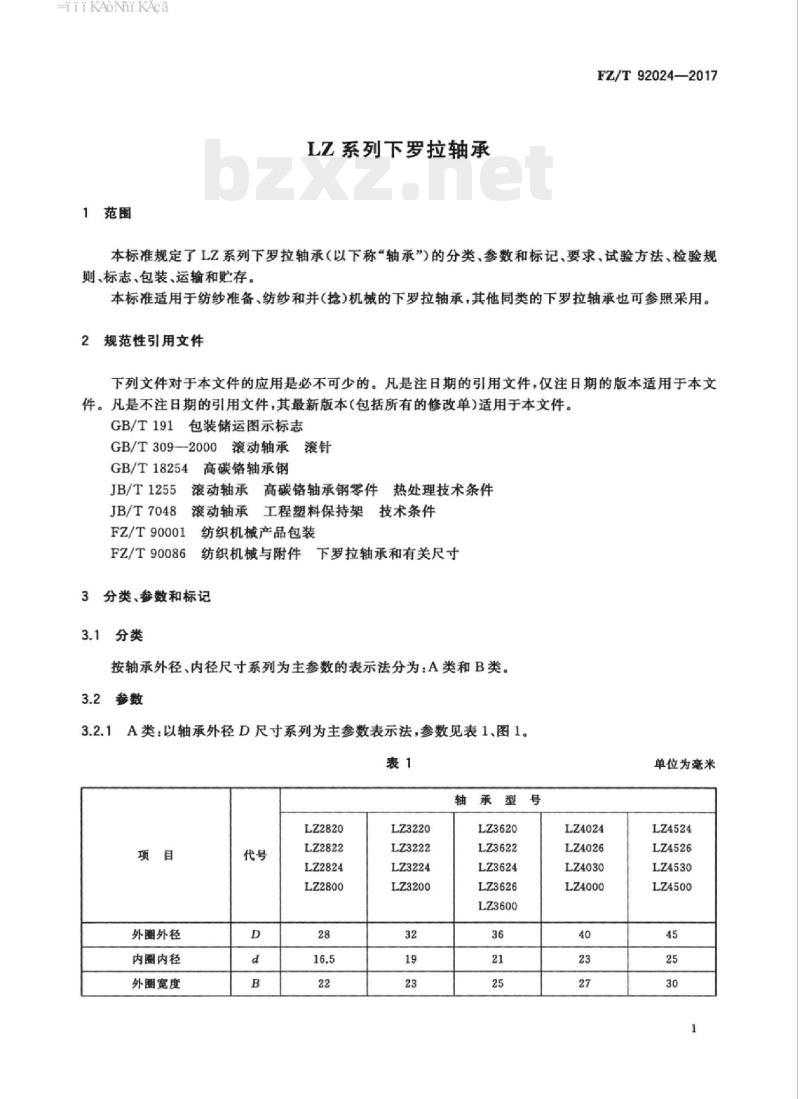

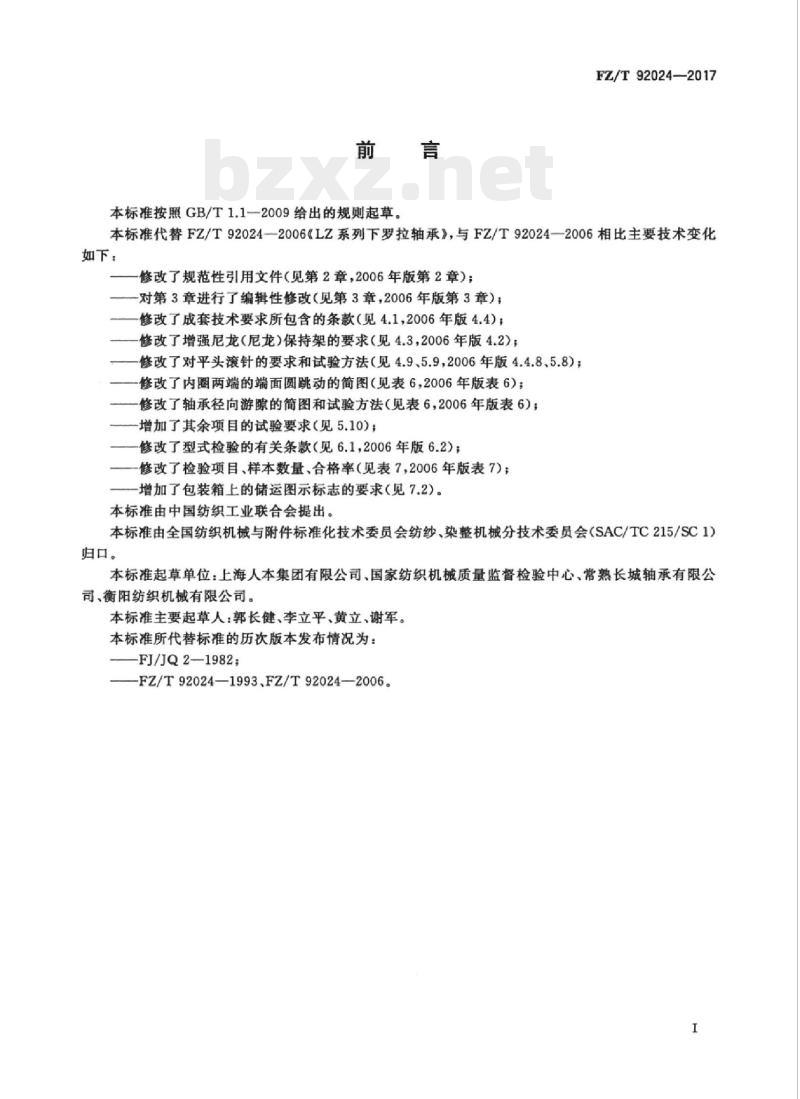

ICS 59.120.10 W93 FZ/T 92024—2017 代替 FZ/T 92024—2006 LZ系列下罗拉轴承（LZ series bottom roller bearings） 2017-04-21 发布 中华人民共和国工业和信息化部发布 2017-10-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准代替 FZ/T 92024—2006《LZ系列下罗拉轴承》。与2006版相比，主要技术变化如下： 修改了规范性引用文件；对第3章进行了编辑性修改；修改了成套技术要求所包含的条款；修改了增强尼龙（尼龙）保持架的要求；修改了平头滚针的要求和试验方法；修改了内圈两端端面圆跳动的简图；修改了轴承径向游隙的简图和试验方法；增加了其余项目的试验要求；修改了型式检验有关条款；修改了检验项目、样本数量、合格率；增加了包装箱储运图示标志要求。 本标准由中国纺织工业联合会提出，由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：上海人本集团有限公司、国家纺织机械质量监督检验中心、常熟长城轴承有限公司、衡阳纺织机械有限公司。 本标准主要起草人：郭长健、李立平、黄立、谢军。 本标准所代替标准的历次版本发布情况：FJ/JQ2—1982、FZ/T 92024—1993、FZ/T 92024—2006。 1 范围 本标准规定了LZ系列下罗拉轴承（以下简称“轴承”）的分类、参数和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于纺纱准备、纺纱和并条机械的下罗拉轴承，其他同类下罗拉轴承也可参照采用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 191 包装储运图示标志 GB/T 309—2000 滚动轴承 滚针 GB/T 18254 高碳铬轴承钢 JB/T 1255 滚动轴承高碳铬轴承钢零件热处理技术条件 JB/T 7048 滚动轴承工程塑料保持架技术条件 FZ/T 90001 纺织机械产品包装 FZ/T 90086 纺织机械与附件下罗拉轴承和有关尺寸 3 分类、参数和标记 3.1 分类 按轴承外径、内径尺寸系列为主参数的表示方法分为A类和B类。 3.2 参数 3.2.1 A类：以轴承外径D尺寸系列为主参数表示，参数见表1及图1。 A类型号包括：LZ2820、LZ2822、LZ2824、LZ2800、LZ3220、LZ3222、LZ3224、LZ3200、LZ3620、LZ3622、LZ3624、LZ3626、LZ3600、LZ4024、LZ4026、LZ4030、LZ4000、LZ4524、LZ4526、LZ4530、LZ4500等。 主要尺寸参数包括外圈外径D、内圈内径d、外圈宽度B等，单位为毫米。 3.2.2 B类：以轴承内径d尺寸系列为主参数表示，参数见表2及图1。 B类主要参数包括外圈外径D、内圈内径d、外圈宽度B、内圈宽度及倒角r等。 注：外圈内径Di尺寸系列参见附录A。 3.3 标记 3.3.1 A类标记 3.3.1.1 标记内容（后续内容在原文中未完整显示）
