FZ/T 92013-2017 SL系列上罗拉轴承

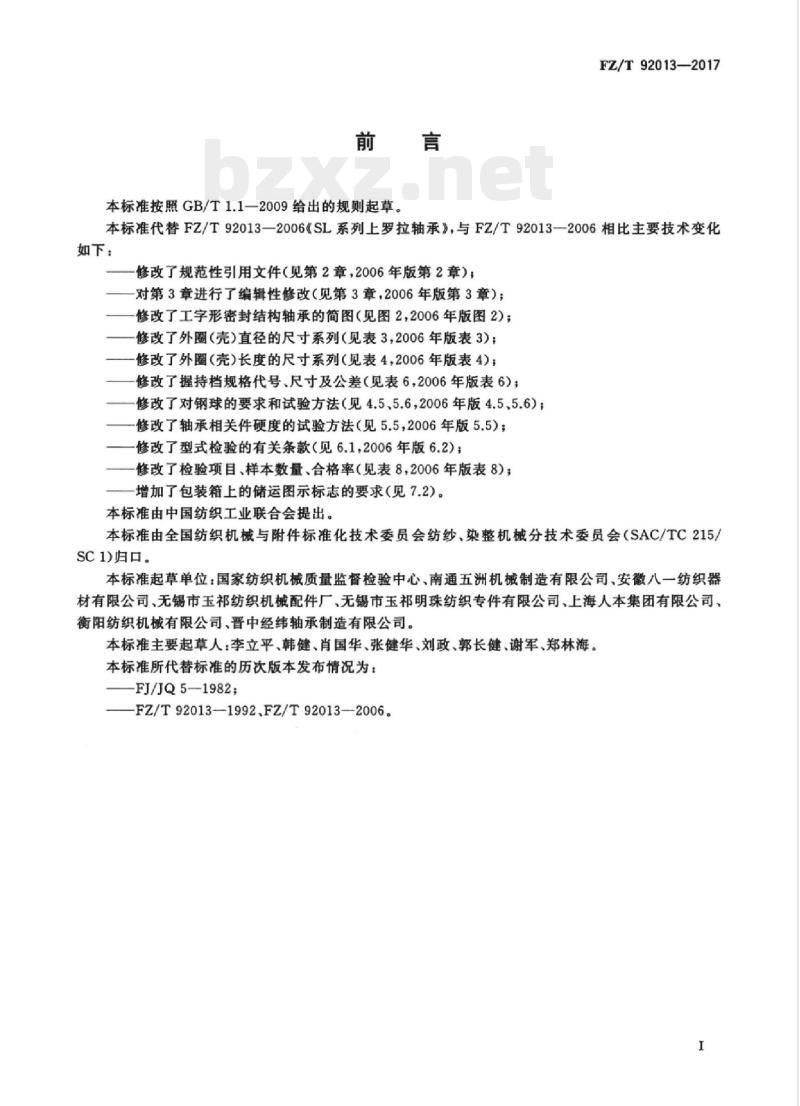

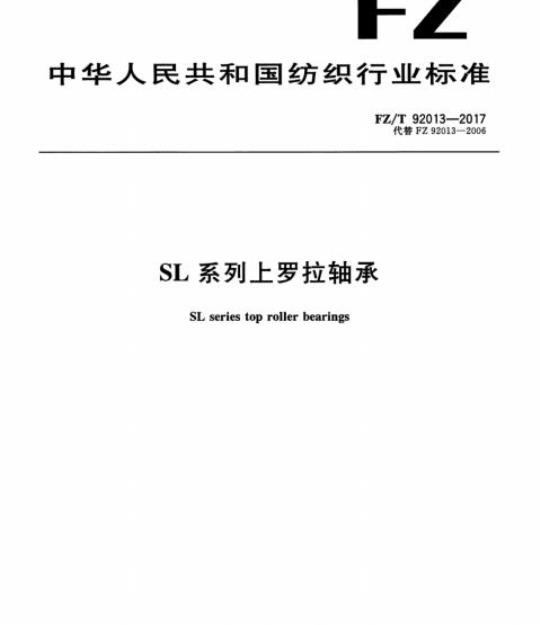

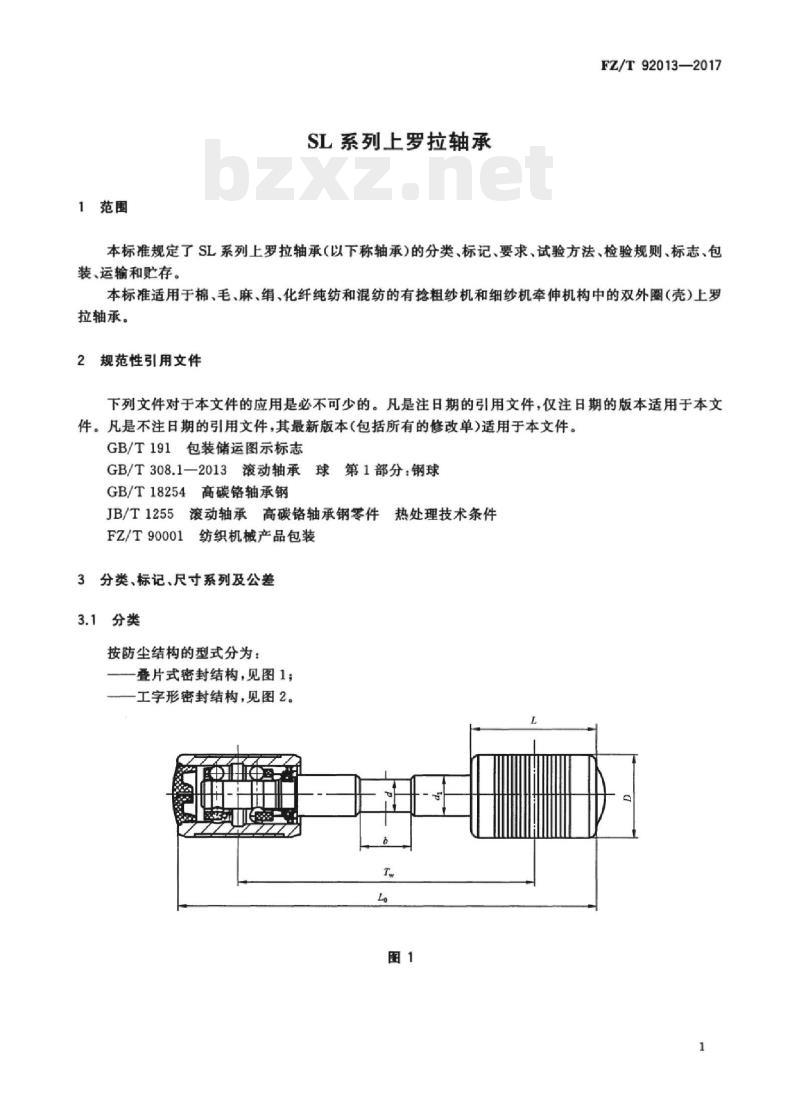

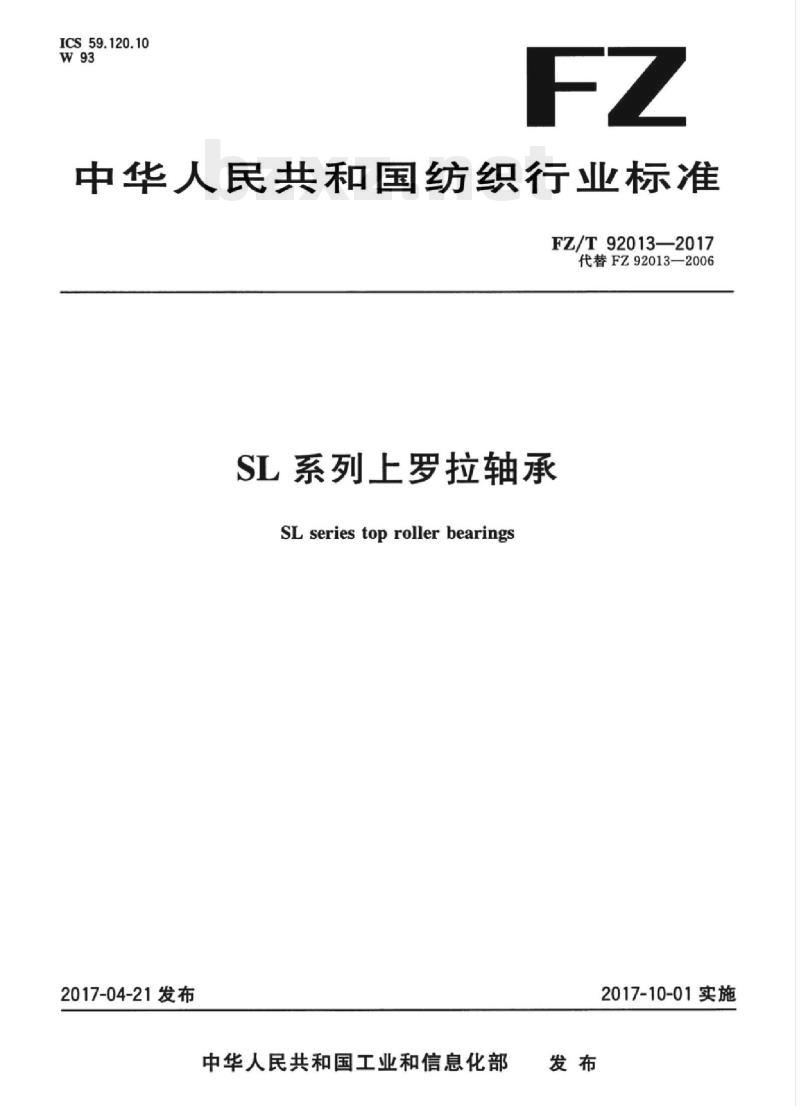

中华人民共和国纺织行业标准 FZ/T 92013—2017 SL系列上罗拉轴承 （代替FZ/T 92013—2006） ICS 59.120.10 W93 发布：2017-04-21 实施：2017-10-01 发布单位：中华人民共和国工业和信息化部 前言 本标准按照GB/T 1.1—2009给出的规则起草。 与FZ/T 92013—2006相比，本标准主要技术变化如下： — 修改了规范性引用文件； — 对第3章进行了编辑性修改； — 修改了工字形密封结构轴承简图； — 修改了外圈（壳）直径尺寸系列； — 修改了外圈（壳）长度尺寸系列； — 修改了握持档规格代号、尺寸及公差； — 修改了钢球要求及试验方法； — 修改了轴承相关件硬度试验方法； — 修改了型式检验有关条款； — 修改了检验项目、样本数量及合格率； — 增加了包装箱储运图示标志要求。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC）归口。 本标准起草单位：国家纺织机械质量监督检验中心、南通五洲机械制造有限公司、安徽八一纺织器材有限公司、无锡市玉祁纺织机械配件厂、无锡市玉祁明珠纺织专件有限公司、上海人本集团有限公司、衡阳纺织机械有限公司、晋中经纬轴承制造有限公司。 本标准主要起草人：李立平、韩健、肖国华、张健华、刘政、郭长健、谢军、郑林海。 本标准所代替标准的历次版本发布情况： FJ/JQ 5—1982；FZ/T 92013—1992；FZ/T 92013—2006。 1 范围 本标准规定了SL系列上罗拉轴承（以下简称轴承）的分类、标记、尺寸系列及公差、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于棉、毛、麻、绢、化纤纯纺和混纺的有梳粗纱机和细纱机牵伸机构中的双外圈（壳）上罗拉轴承。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB/T 308.1—2013 滚动轴承 球 第1部分：钢球 GB/T 18254 高碳铬轴承钢 JB/T 1255 滚动轴承高碳铬轴承钢零件热处理技术条件 FZ/T 90001 纺织机械产品包装 3 分类、标记、尺寸系列及公差 3.1 分类 按防尘结构型式分为： — 叠片式密封结构（见图1）； — 工字形密封结构（见图2）。 图1、图2为结构示意图，包含两外圈（壳）中心距T、外圈直径D、外圈长度L、握持档直径d等关键尺寸参数。 3.2 标记 3.2.1 标记内容 标记依次包含： 上罗拉轴承代号 + 防尘结构代号 + 两外圈（壳）中心距 + 外圈（壳）直径 + 外圈（壳）长度 + 外圈表面形式代号 + 握持档规格代号。 当握持档尺寸超出表6范围时，用括号直接标出实际尺寸。 两外圈（壳）中心距T尺寸系列：65、68.4、68、70等。 外圈（壳）直径D尺寸系列（含公差）：13、16、18、19、20、25、30、32、35、38、40、45、50等。 外圈（壳）长度L尺寸系列：21、30、32、34、40、45、50等。
