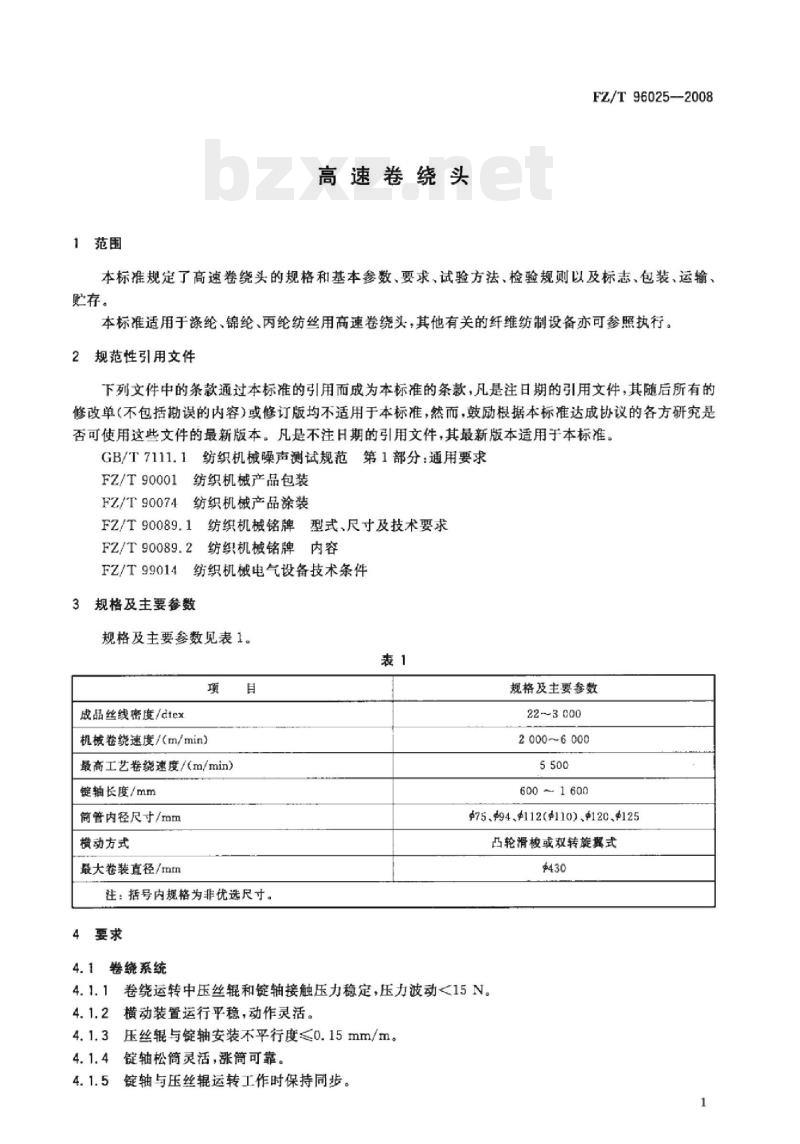

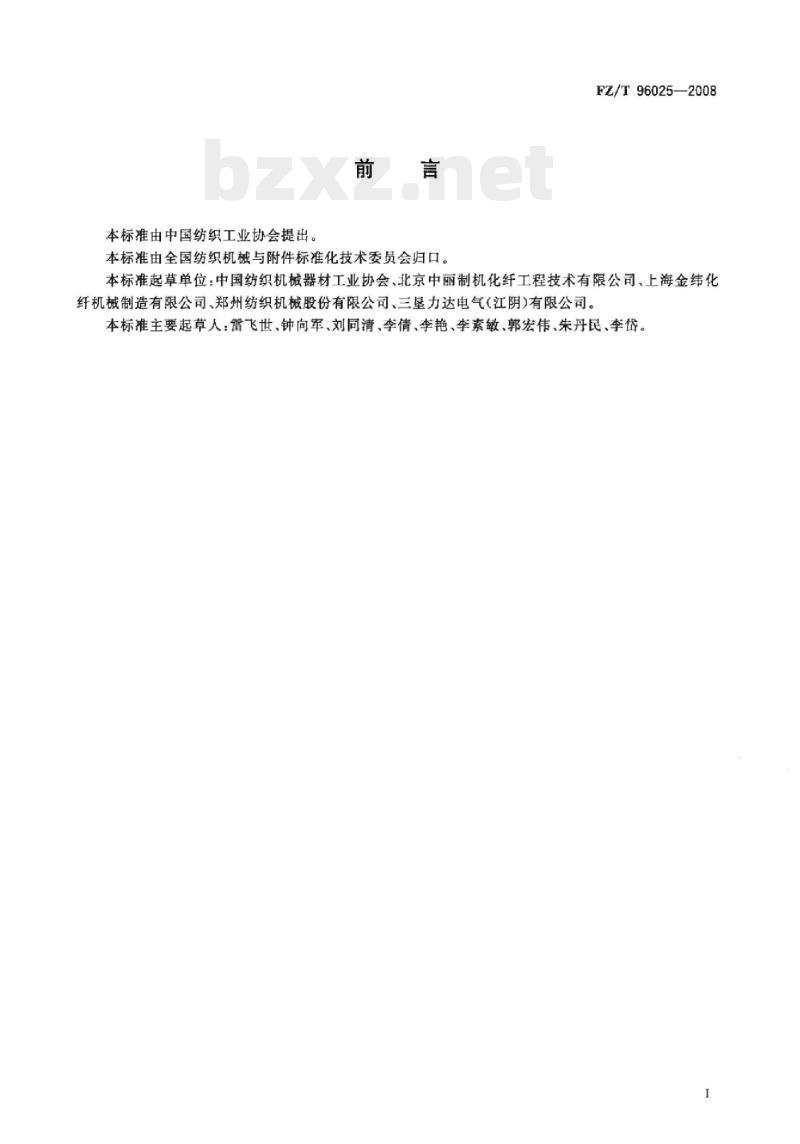

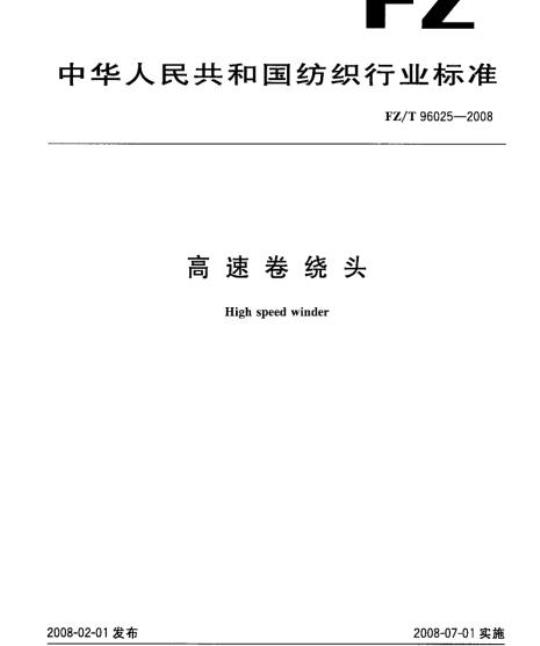

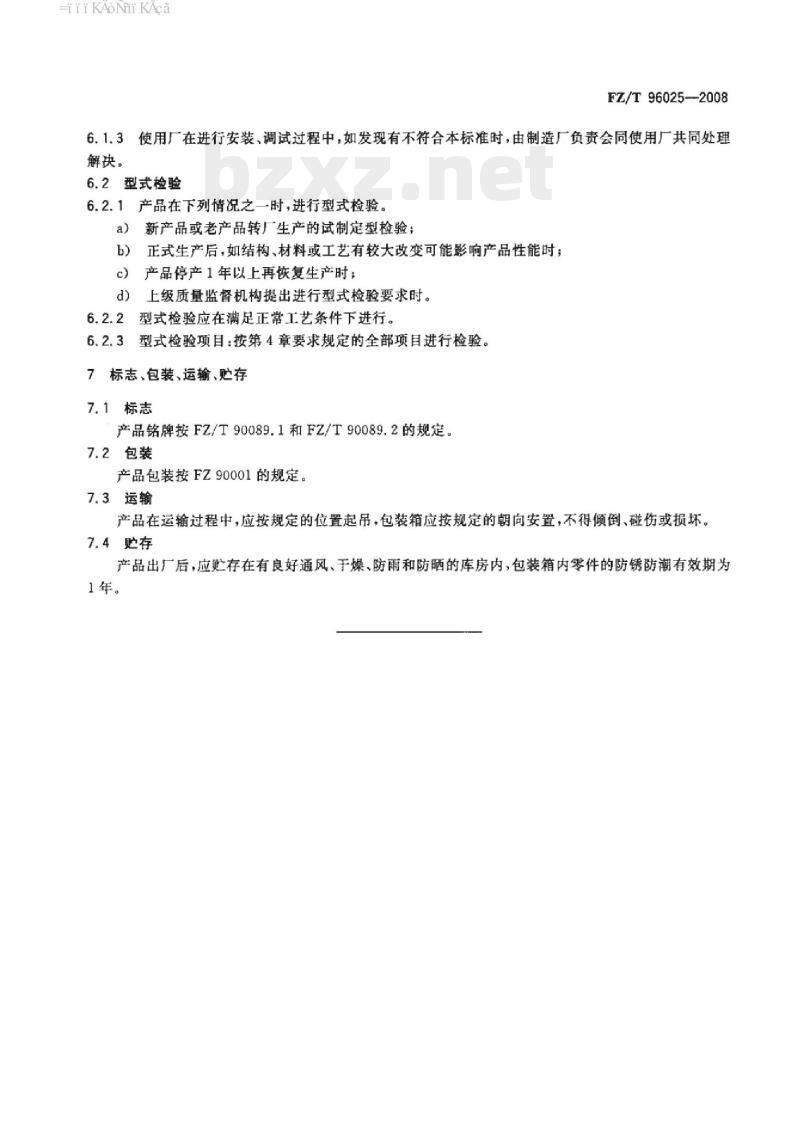

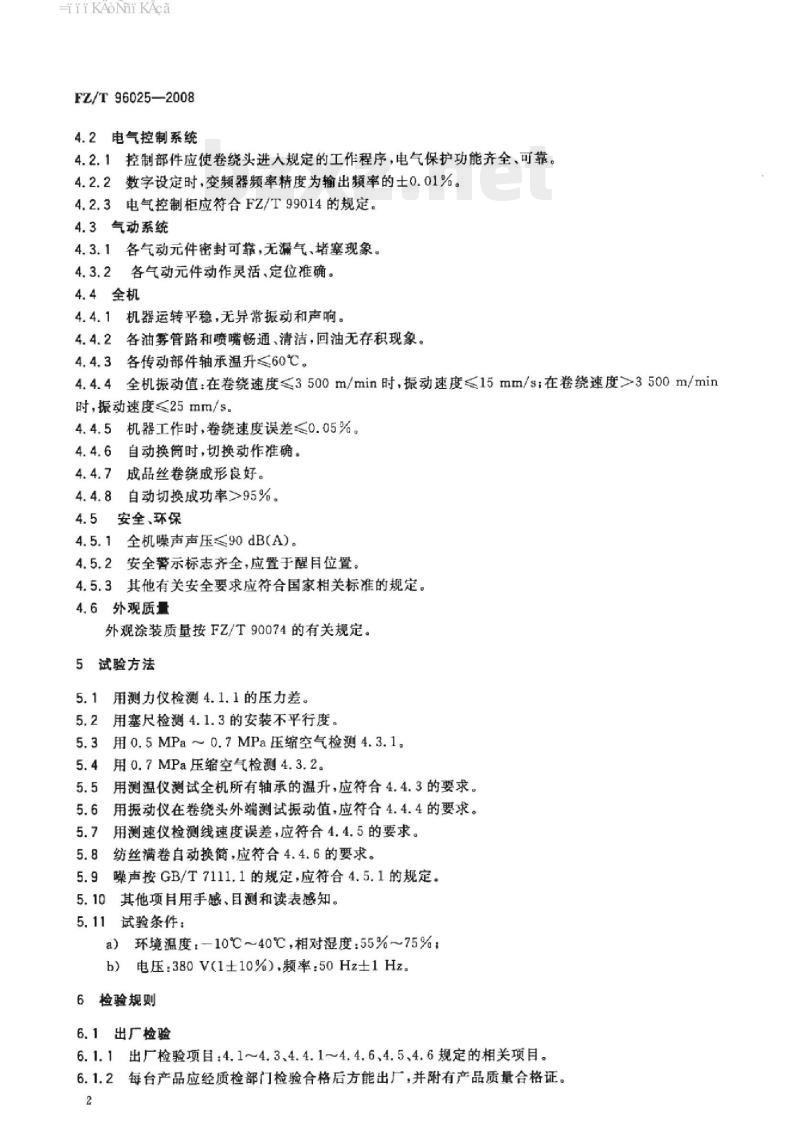

ICS 59.120 W96 FZ 中华人民共和国纺织行业标准 FZ/T 96025—2008 高速卷绕头 High speed winder 2008-02-01 发布 中华人民共和国国家发展和改革委员会 2008-07-01 实施 本标准由中国纺织机械工业协会提出。 本标准由全国纺织机械与附件标准化技术委员会归口。 本标准起草单位：中国纺织机械器材工业协会、北京中丽制机化纤工程技术有限公司、上海金纬化纤机械制造有限公司、郑州纺织机械股份有限公司、三垦力达电气（江阴）有限公司。 本标准主要起草人：雷飞世、钟向军、刘同清、李倩、李艳、李素敏、郭宏伟、朱丹民、李岱。 1 范围 本标准规定了高速卷绕头的规格和基本参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于涤纶、锦纶、丙纶纺丝用高速卷绕头，其他纤维纺制设备亦可参照执行。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本适用。 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 FZ/T 99014 纺织机械电气设备技术条件 3 规格及主要参数 规格及主要参数见表1： 成品丝线密度：22～3000 dtex 机械卷绕速度：2000～6000 m/min 最高工艺卷绕速度：5500 m/min 键轴长度：600～1600 mm 筒管内径尺寸：φ75.94、φ112（φ110）、120、φ125 mm 横动方式：凸轮滑块或双转旋翼式 最大卷装直径：430 mm 4 要求 4.1 卷绕系统 4.1.1 卷绕运行中压丝辊与锭轴接触压力稳定，压力波动小于15N，横动装置运行平稳、动作灵活。 4.1.2 压丝辊与锭轴安装不平行度≤0.15 mm/m。 4.1.3 锭轴松筒灵活，涨筒可靠。 4.1.4 锭轴与压丝辊运转保持同步。 4.2 电气控制系统 4.2.1 控制部件应使卷绕头进入规定工作程序，保护功能齐全可靠。 4.2.2 数字设定时变频器频率精度为输出频率的±0.01%。 4.2.3 电气控制柜应符合 FZ/T 99014 规定。 4.3 气动系统 4.3.1 气动元件密封可靠，无漏气或堵塞。 4.3.2 动作灵活、定位准确。 4.4 全机性能 4.4.1 运行平稳，无异常振动和声响。 4.4.2 油雾管路及喷嘴畅通清洁，回油无积存；轴承温升≤60℃。 4.4.3 振动值：卷绕速度≤3500 m/min时≤15 mm/s；＞3500 m/min时≤25 mm/s。 4.4.4 卷绕速度误差≤0.05%。 4.4.5 自动换筒动作准确，成品丝卷绕成形良好，自动切换成功率＞95%。 4.5 安全与环保 4.5.1 噪声声压≤90 dB(A)，安全警示标志齐全醒目。 4.5.2 其他安全要求符合国家相关标准。 4.6 外观质量 按 FZ/T 90074 规定执行。 5 试验方法 5.1 用测力仪检测压力差。 5.2 用塞尺检测不平行度。 5.3 用0.5～0.7 MPa压缩空气检测气密性。 5.4 用0.7 MPa压缩空气检测气动动作。 5.5 用测温仪检测轴承温升。 5.6 用振动仪检测振动值。 5.7 用测速仪检测速度误差。 5.8 自动换筒功能试验验证。 5.9 噪声按 GB/T 7111.1 检测。 5.10 其他项目采用手感、目测或仪表读数。 试验条件：环境温度10～40℃，相对湿度55%～75%，电压380V±10%，频率50Hz±1Hz。 6 检验规则 6.1 出厂检验项目包括4.1～4.3、4.4.1～4.4.6及4.5、4.6相关内容。
