FZ/T 01059-2014 织物摩擦静电吸附性能试验方法

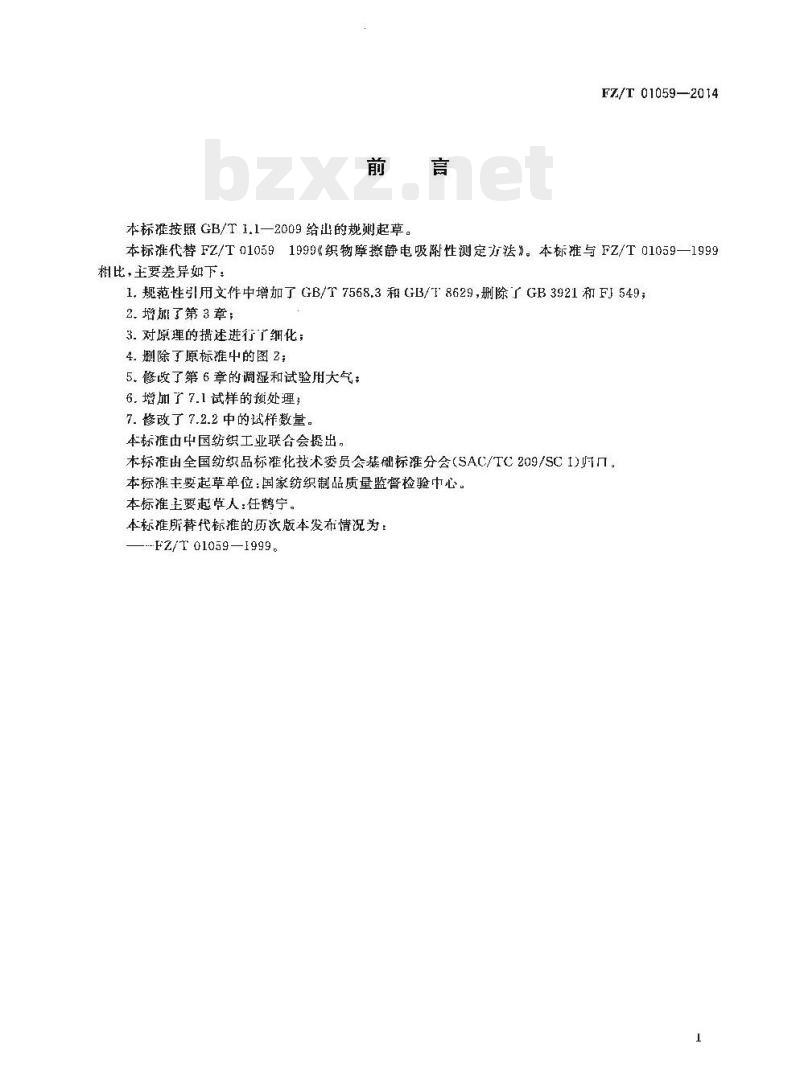

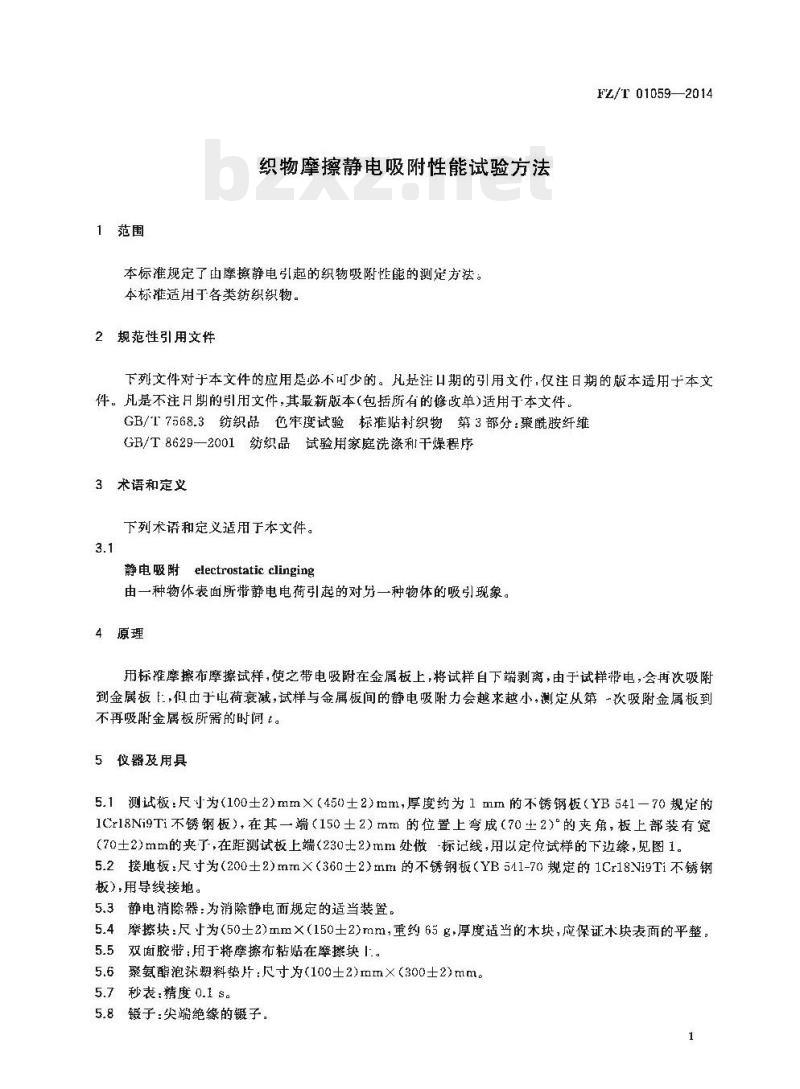

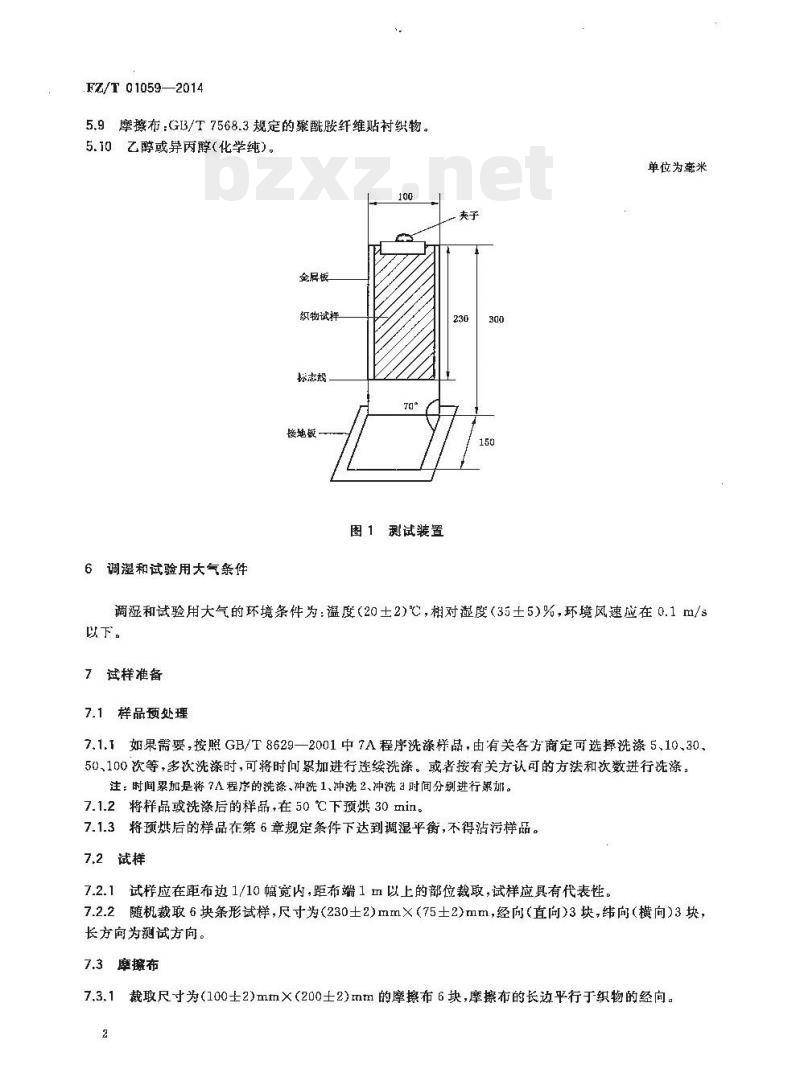

ICS 59.080.30 W04 FZ 中华人民共和国纺织行业标准 FZ/T 01059—2014 代替 FZ/T 01059—1999 织物摩擦静电吸附性能试验方法 Test method of electrostatic clinging of fabric 2014-12-24 发布 中华人民共和国工业和信息化部发布 2015-06-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 FZ/T 01059—1999《织物摩擦静电吸附性测定方法》。与1999版相比主要变化如下： ——规范性引用文件中增加 GB/T 7568.3 和 GB/T 8629，删除 GB 3921 和 FJ 5492； ——增加第3章术语和定义； ——对原理描述进行细化； ——删除原标准图2； ——修改第6章调湿和试验用大气条件； ——增加7.1试样预处理； ——修改7.2.2试样数量要求。 本标准由中国纺织工业联合会提出。 本标准由全国纺织品标准化技术委员会基础标准分会（SAC/TC209/SC1）归口。 本标准主要起草单位：国家纺织制品质量监督检验中心。 本标准主要起草人：任鹤宁。 本标准所代替标准的历次版本发布情况：FZ/T 01059—1999。 1 范围 本标准规定了由摩擦静电引起的织物吸附性能的测定方法。本标准适用于各类纺织织物。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 7568.3 纺织品色牢度试验标准贴衬织物第3部分：聚酰胺纤维 GB/T 8629—2001 纺织品试验用家庭洗涤和干燥程序 3 术语和定义 3.1 静电吸附 electrostatic clinging 由一种物体表面所带静电电荷引起的对另一种物体的吸引现象。 4 原理 用标准摩擦布摩擦试样，使其带电并吸附在金属板上。将试样自下端剥离后，由于带电作用再次吸附金属板，但随着电荷衰减，吸附力逐渐减弱。测定试样从第一次吸附金属板到不再吸附所需时间 t。 5 仪器及用具 5.1 测试板：尺寸（100±2）mm ×（450±2）mm，厚约1mm不锈钢板（1Cr18Ni9Ti），一端弯成（70±2）°夹角，上部装有宽（70±2）mm夹具，在距上端（230±2）mm处做标记线用于定位试样下边缘。 5.2 接地板：尺寸（200±2）mm ×（360±2）mm不锈钢板，通过导线接地。 5.3 静电消除器：用于消除静电的装置。 5.4 摩擦块：尺寸（50±2）mm ×（150±2）mm，重约65g的木块，表面应平整。 5.5 双面胶带：用于固定摩擦布。 5.6 聚氨酯泡沫塑料垫片：尺寸（100±2）mm ×（300±2）mm。 5.7 秒表：精度0.1s。 5.8 镊子：尖端绝缘镊子。 5.9 摩擦布：GB/T 7568.3规定的聚酰胺纤维贴衬织物。 5.10 乙醇或异丙醇（化学纯）。 6 调湿和试验用大气条件 温度（20±2）℃，相对湿度（35±5）%，环境风速应在0.1 m/s以下。 7 试样准备 7.1 样品预处理 7.1.1 如需要，按照 GB/T 8629—2001 中7A程序对样品进行洗涤，由相关各方商定可选择洗涤条件。
