基本信息
标准号：
NB/T 10649—2021
NB/T 10649—2021 高原型风力发电机组电气控制设备结构环境耐久性试验
标准类别：能源标准(NB)
出版语种：简体中文
下载格式：.zip .pdf
下载大小：5.06 MB
相关标签：
试验
发电机组
环境
结构
耐久性
风力
高原
电气控制
标准分类号
关联标准
出版信息
相关单位信息
标准简介
NB/T 10649—2021.
1范围
NB/T 10649规定了海拔2000 m(不含)~5000 m范围内，高原型风力发电机组电气控制设备结构在高原气候环境及机械环境下的耐久性试验项目、试验方法、严酷等级及合格判据。
NB/T 10649适用于安装在高原环境的风力发电机组内的电气控制设备、试验对象包括实际工况中的电气控制设备、电气控制设备材料，以及电气控制设备的零部件、无器件、电路组件、绝缘件和线缆等。
2规范性引用文件
下列文件中的内容通过友中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2421 环境试验概述和指南
GB/T2422环境试验试验方法编写导则术语和定义
GB/T 2423.1电工电子产品环境试验第2部分:试验方法试验A:低温GB/T 2423.2电工电子产品环境试验第⒉部分:试验方法试验B:高温GB/T 2423.3环境试验第⒉部分:试验方法试验Cab:恒定湿热试验
GB/T 2423.4—2008电工电子产品环境试验第2部分a试验方法～试验Db:交变湿热(12h+12h循环)GB/T 2423.5环境试验第2部分:试验方法试验Ea和导则a冲击
GB/T 2423.10环境试验第2部分:试验方法试验Fc:振动（正弦)
GB/T 2423.16电工电子产品环境试验～第2部分:试验方法﹐试验J及导则:长霉GB/T 2423.17电工电子产品环境试验第2部分;试验方法试验Ka盐雾
GB/T 2423.24环境试验第2部分:试验方法试验Sa:模拟地面上的太阳辐射及其试验导则GB/T 2900.53电工术语风力发电机组
GB/T 7251(所有部分）低乐成交开关设备和控制设备
GB/T 7251.1——2013 低压成套的设备和控制设备第1部分;总则GB/T 20625特殊环境条件术语P
GB/T 20626.1—2017特殊环境条件高原电无电子产品第1部分:通用技术要求GB/T 20643.1特殊环境条件环境试验方法一第1分:总则
GB/T 22580—2008特殊环境条件﹐高原电气设备技术要求低压成套开关设备和控制设备NB/T 31097高原风力发电机组用全功率变流器技术要求
3术语和定义
GB/T 2900.53、GB/T 20625、GB/T2421、GB/T2422界定的以及下列术语和定义适用于本文件。
3.1
电气控制设备electrical control equipment
主要用于控制受电设备的开关电器以及与其相关联的控制、测量、保护及调节设备的组合的统称，
📥 下载资源
免费下载解压密码 www.bzxz.net
🌀 夸克网盘
下载大小：5.06 MB · zip
前往下载 →
💡
点击"前往下载"跳转网盘，直接保存文件
遇到问题？
标准内容
ICS 29.020
CCS K45

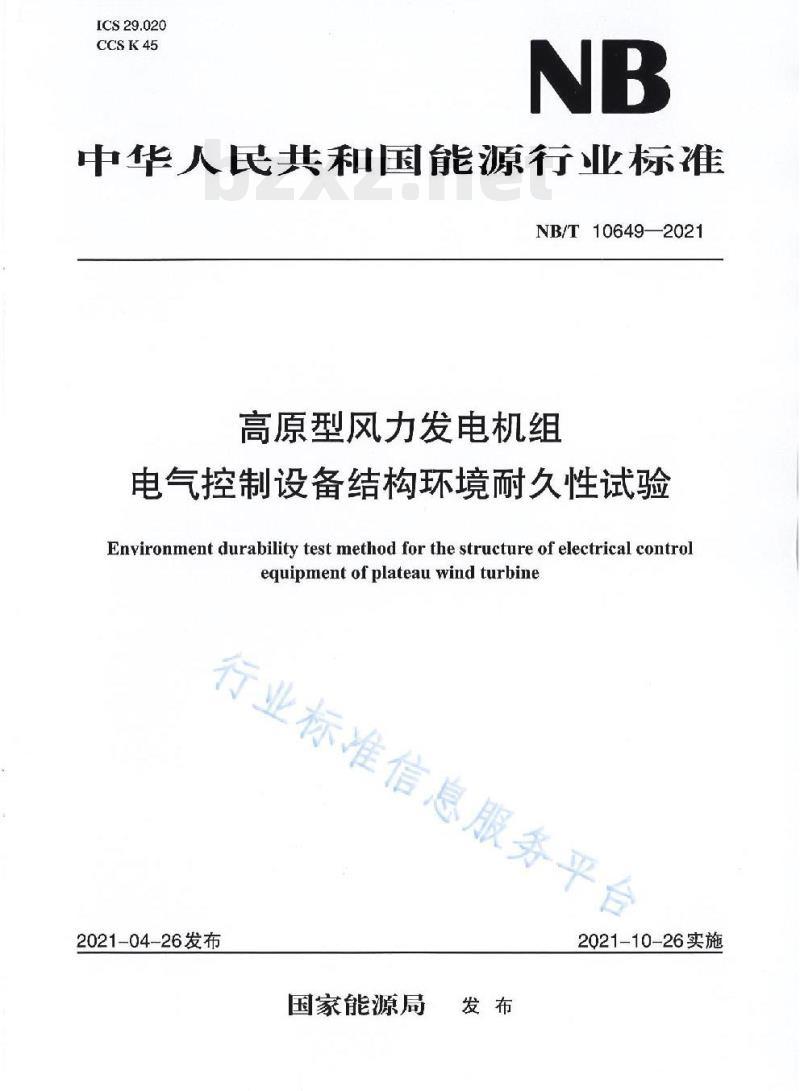

中华人民共和国能源行业标准 NB/T 10649—2021
高原型风力发电机组电气控制设备结构环境耐久性试验
Environment durability test method for structural of electrical control equipment of plateau wind turbine
发布：2021-04-26
实施：2021-10-26
发布单位：国家能源局

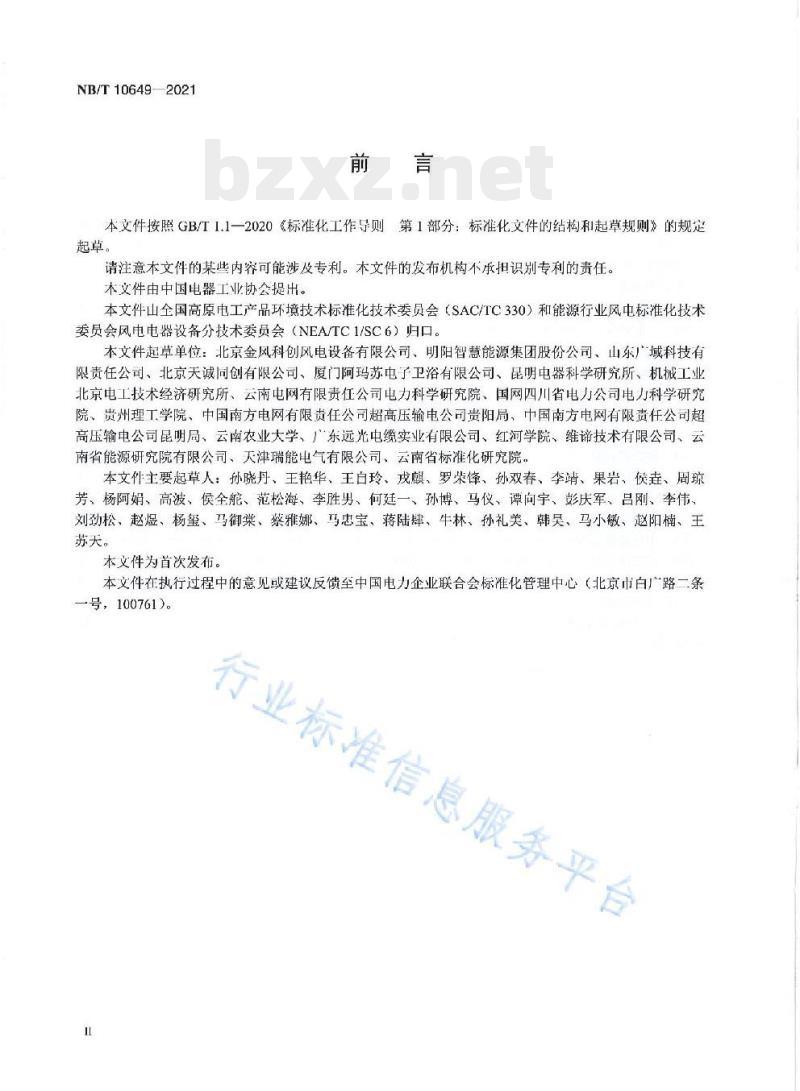

前言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》起草。
本文件由中国电器工业协会提出，由全国高原电工产品环境技术标准化技术委员会（SAC/TC330）和能源行业风电标准化技术委员会风电电器设备分技术委员会（NEA/TC1/SC6）归口。
本文件主要起草单位包括北京金风科创风电设备有限公司、明阳智慧能源集团股份公司、云南电网有限责任公司电力科学研究院、国网四川省电力公司电力科学研究院、中国南方电网有限责任公司等多家单位。
本文件为首次发布。

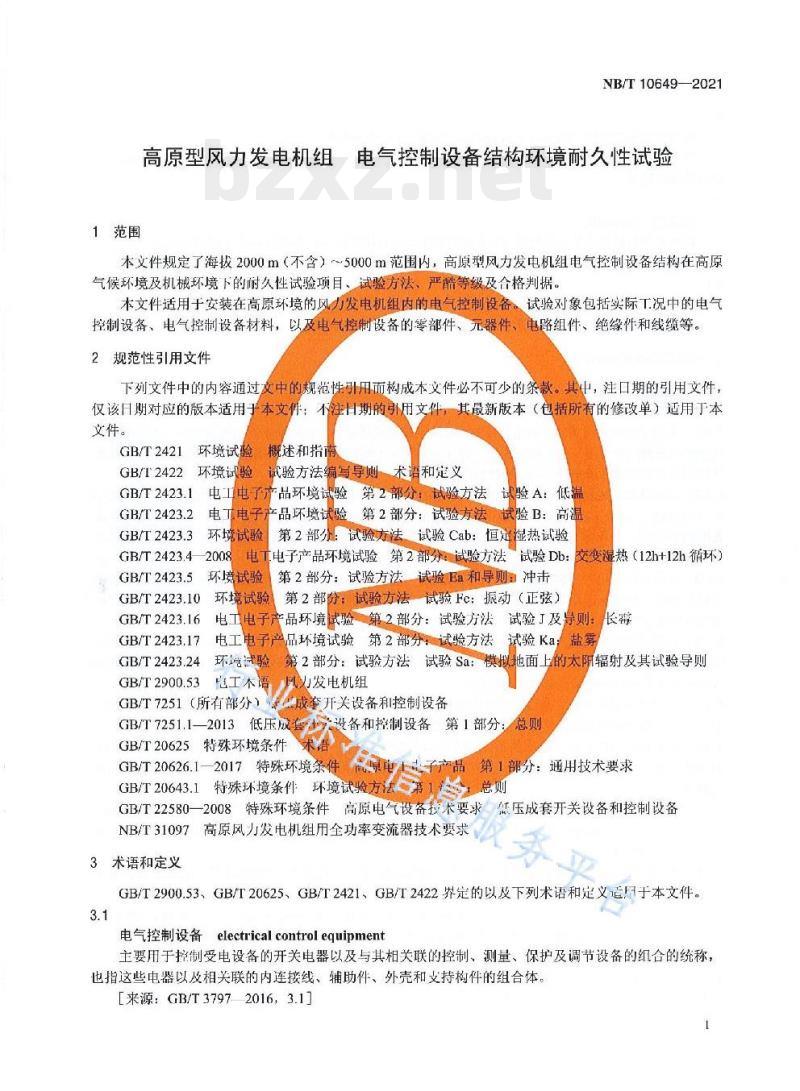

1 范围
本文件规定了海拔2000m（不含）至5000m范围内高原型风力发电机组电气控制设备结构在高原气候及机械环境下的耐久性试验项目、试验方法、严酷等级及合格判据。
本文件适用于安装在高原环境中的风力发电机组电气控制设备，包括实际工况中的电气控制设备、材料、零部件、元器件、电路组件、绝缘件及线缆等。
2 规范性引用文件
本文件引用了电工电子产品环境试验及风电设备相关标准，包括GB/T 2421、GB/T 2422、GB/T 2423.1、GB/T 2423.2、GB/T 2423.3、GB/T 2423.4—2008、GB/T 2423.5、GB/T 2423.10、GB/T 2423.16、GB/T 2423.17、GB/T 2423.24、GB/T 2900.53、GB/T 7251等环境试验及电气设备标准。
3 术语和定义
（原文仅为目录结构，具体定义内容未完整提供）

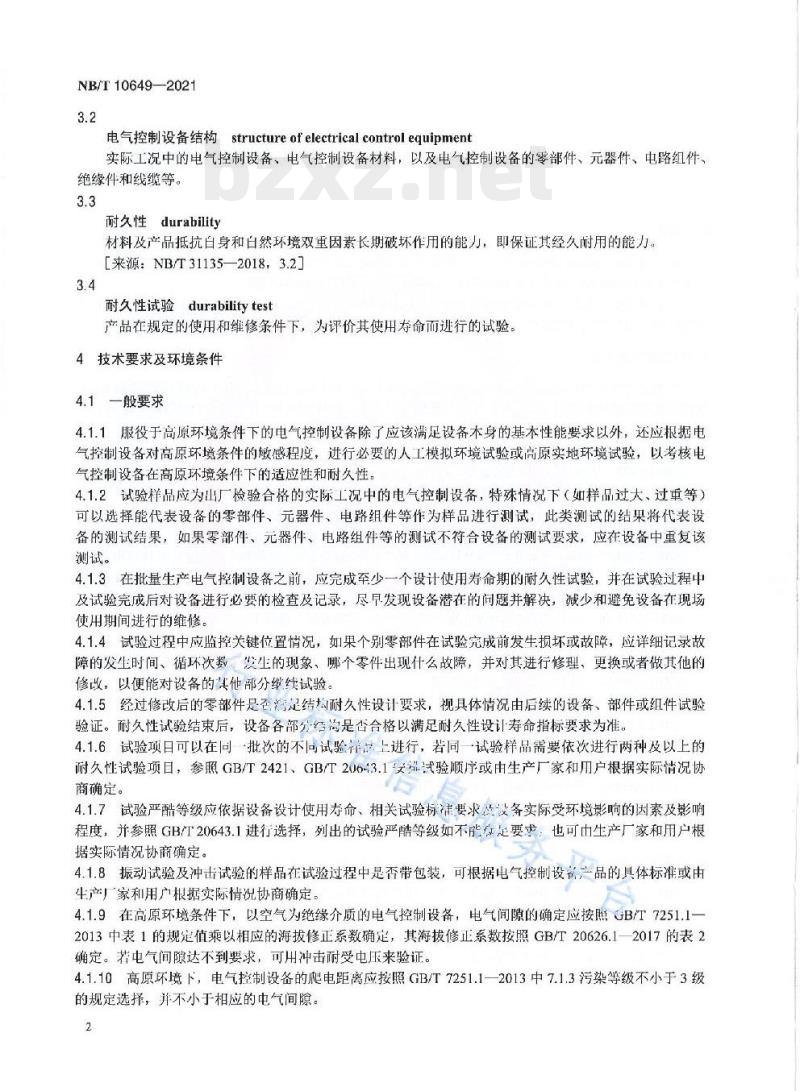

4 技术要求及环境条件
4.1 一般要求
（原文未提供具体内容）
4.2 高原环境条件参数
（原文未提供具体参数内容）
5 试验项目
本标准规定的试验项目包括：介电性能试验、温升试验、耐低温试验、高温试验、恒定湿热试验、交变湿热试验、中性盐雾试验、耐霉菌试验、振动试验、冲击试验、太阳辐射试验等。
6 试验方法与判定
（原文为目录结构，详细试验方法及判定依据未在当前OCR文本中完整呈现）
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
