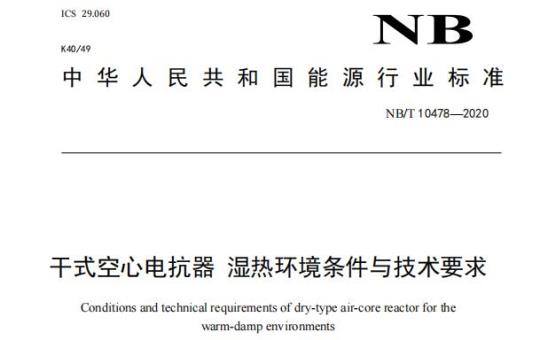

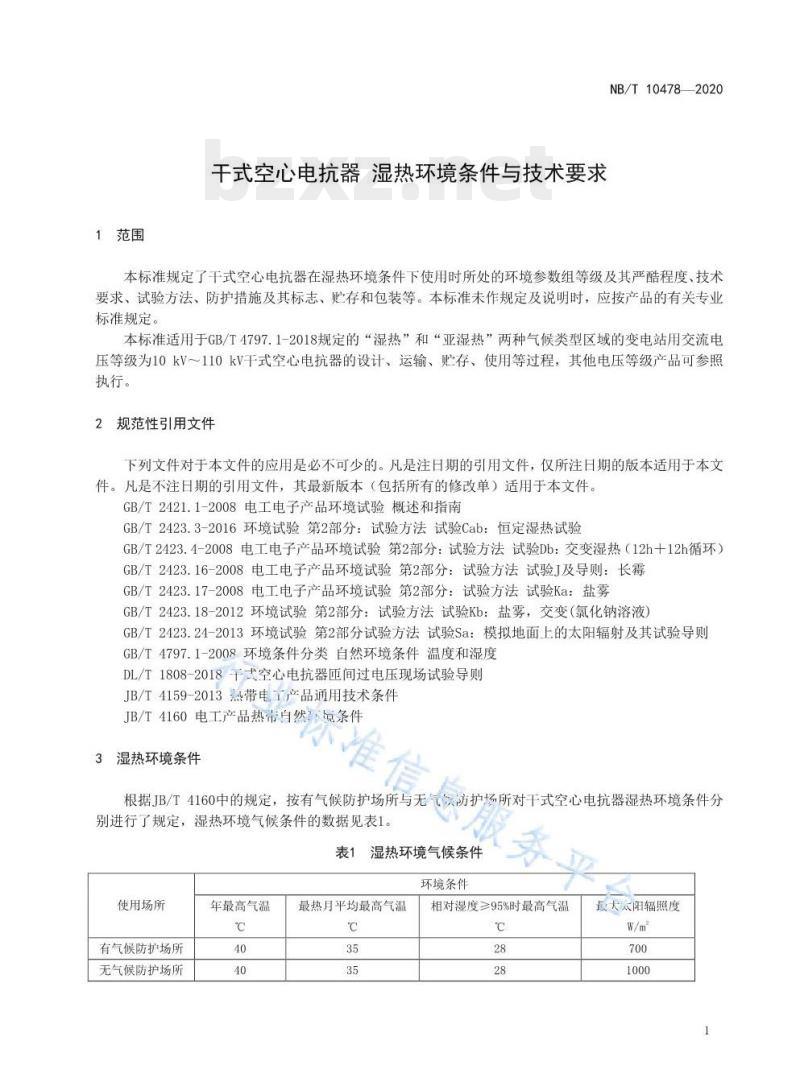

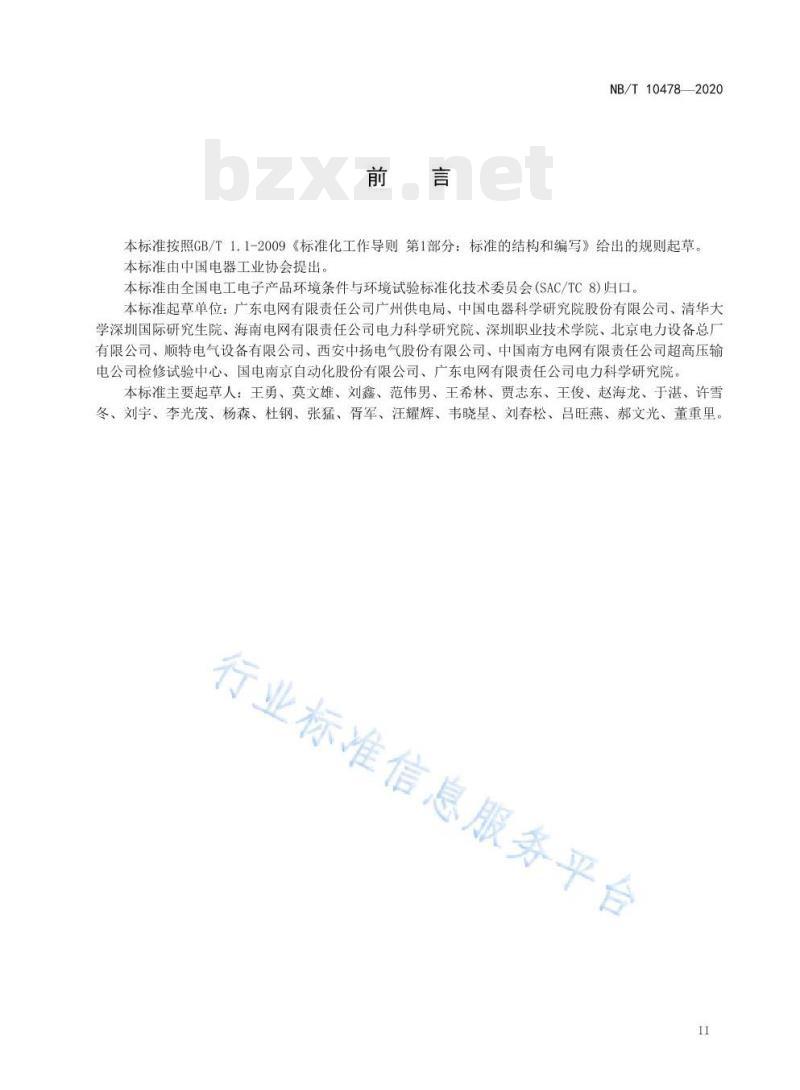

NB/T10478-2020 干式空心电抗器湿热环境条件与技术要求 前言 本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》起草，由中国电器工业协会提出，并由全国电工电子产品环境条件与环境试验标准化技术委员会（SAC/TC8）归口。本标准起草单位包括广东电网有限责任公司广州供电局、中国电器科学研究院股份有限公司、清华大学深圳国际研究生院、海南电网有限责任公司电力科学研究院、深圳职业技术学院、北京电力设备总厂有限公司、顺特电气设备有限公司、西安中扬电气股份有限公司、中国南方电网有限责任公司超高压输电公司检修试验中心、国电南京自动化股份有限公司、广东电网有限责任公司电力科学研究院。本标准主要起草人为王勇、莫文雄、刘鑫、范伟男、王希林、贾志东、王俊、赵海龙、于湛、许雪冬、刘宇、李光茂、杨森、杜钢、张猛、军、汪耀辉、韦晓星、刘春松、吕旺燕、郝文光、董重里。 1 范围 本标准规定了干式空心电抗器在湿热环境条件下使用时所处的环境参数等级及其严酷程度、技术要求、试验方法、防护措施及其标志、贮存和包装要求。本标准未作规定的，应按产品相关专业标准执行。本标准适用于GB/T4797.1-2018中“湿热”和“亚湿热”两种气候类型区域的变电站用交流电压等级为10kV至110kV干式空心电抗器，其他电压等级产品可参照执行。 2 规范性引用文件 下列文件对于本标准的应用必不可少。注日期的引用文件仅适用于所注日期版本；未注日期的引用文件，其最新版本（含修改单）适用。 - GB/T2421.1-2008 电工电子产品环境试验概述和指南 - GB/T2423.3-2016 环境试验 第2部分：试验方法 试验Cab：恒定湿热试验 - GB/T2423.4-2008 电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热（12h十12h循环） - GB/T2423.16-2008 电工电子产品环境试验 第2部分：试验方法 试验J及导则：长霉 - GB/T2423.17-2008 电工电子产品环境试验 第2部分：试验方法 试验Ka：盐雾 - GB/T2423.18-2012 环境试验 第2部分：试验方法 试验Kb：盐雾，交变（氯化钠溶液） - GB/T2423.24-2013 环境试验 第2部分：试验方法 试验Sa：模拟地面上的太阳辐射及其试验导则 - GB/T4797.1-2008 环境条件分类 自然环境条件 温度和湿度 - DL/T1808-2018 平式空心电抗器匝间过电压现场试验导则 - JB/T4159-2013 热带电产品通用技术条件 - JB/T4160 电工产品热带自然环境条件 3 湿热环境条件 根据JB/T4160的规定，按有气候防护场所与无气候防护场所分别对干式空心电抗器的湿热环境条件进行了规定，具体数据见表1。 表1 湿热环境气候条件 使用场所 | 年最高气温(℃) | 最热月平均最高气温(℃) | 相对湿度≥95%时最高气温(℃) | 最大太阳辐照度(W/m²) 有气候防护场所 | 40 | 35 | 28 | 700 无气候防护场所 | 40 | 35 | 28 | 1000 4 技术要求 4.1 一般要求 应满足GB/T1094.6-2011的技术要求。 4.2 特殊要求 4.2.1 纵绝缘防护性能要求 应采取防开裂工艺和材料，防止湿热环境运行条件下开裂受潮。 4.2.2 外绝缘防护性能要求 应采取外绝缘防护措施，防止湿热环境下系统过电压条件造成的外绝缘爬电或闪络。 4.2.3 金属件防护性能要求 金属件应有防腐措施，防止在湿热环境下锈蚀。 5 试验方法 5.1 试验样品要求 对于具有相同选材、设计和生产工艺的电抗器，可选取10kV交流电压等级干式空心电抗器作为试验样品进行湿热环境性能试验验证，验证结果可外推至其他相同条件的电抗器。
