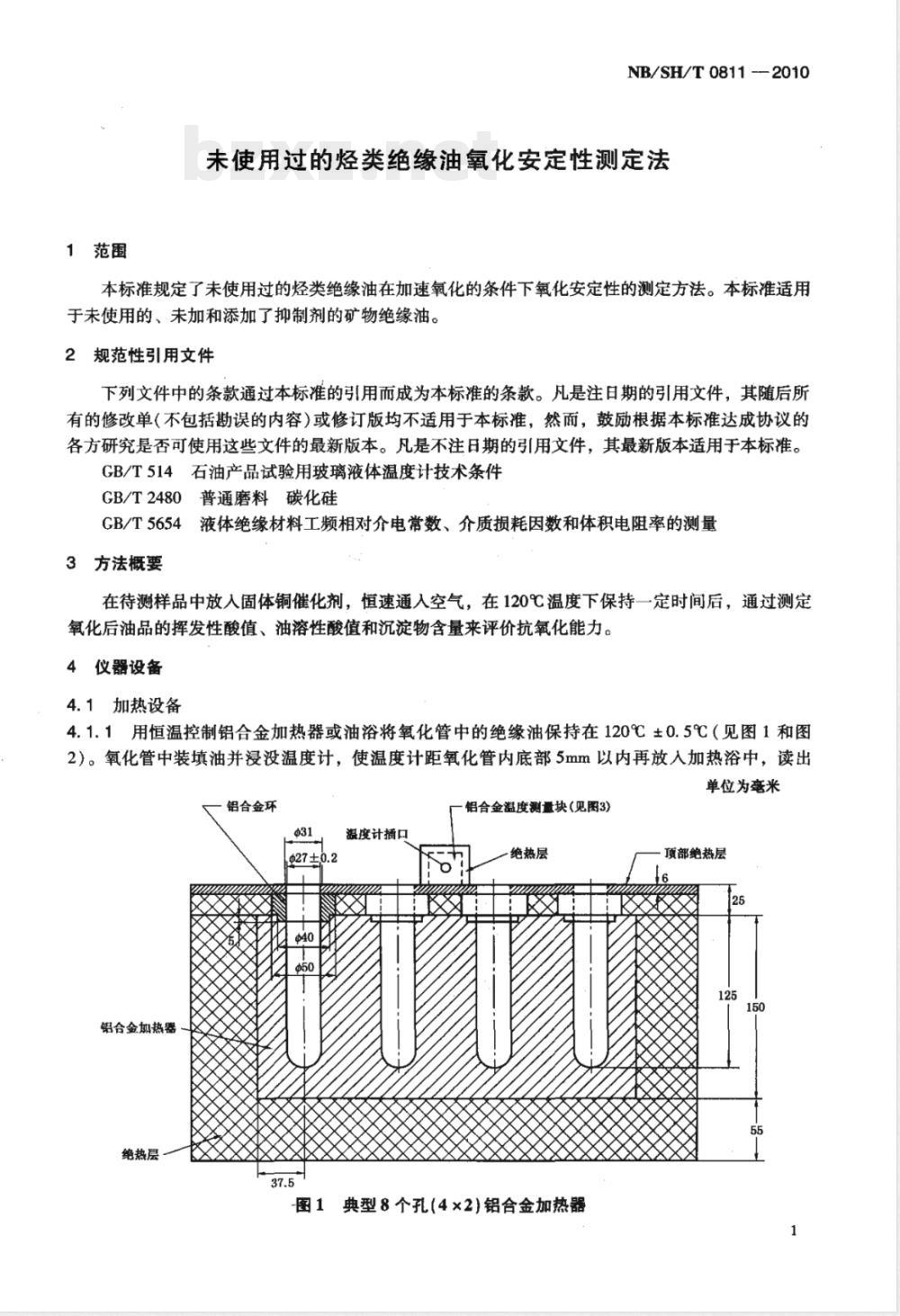

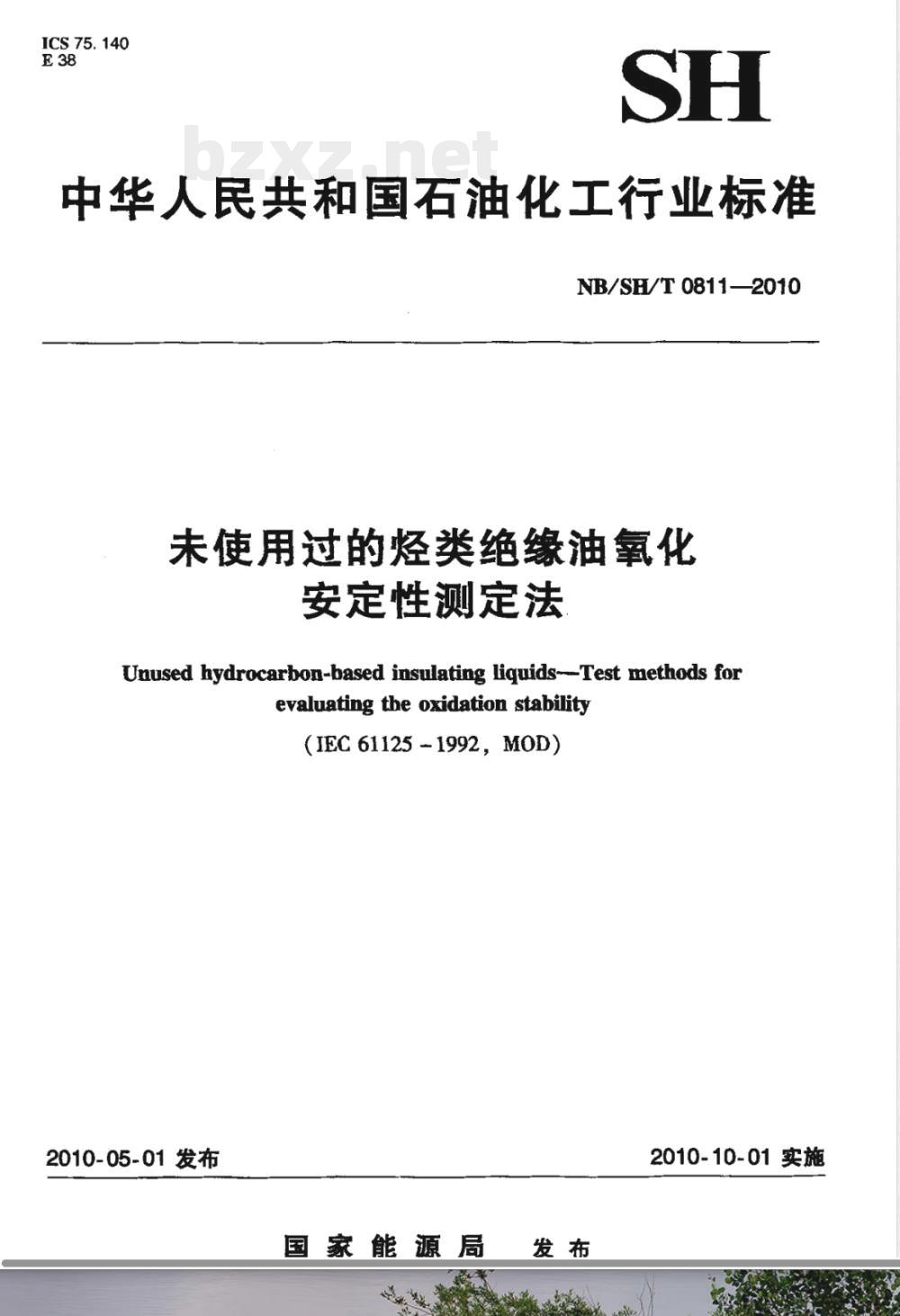

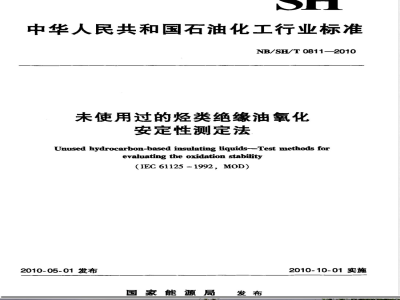

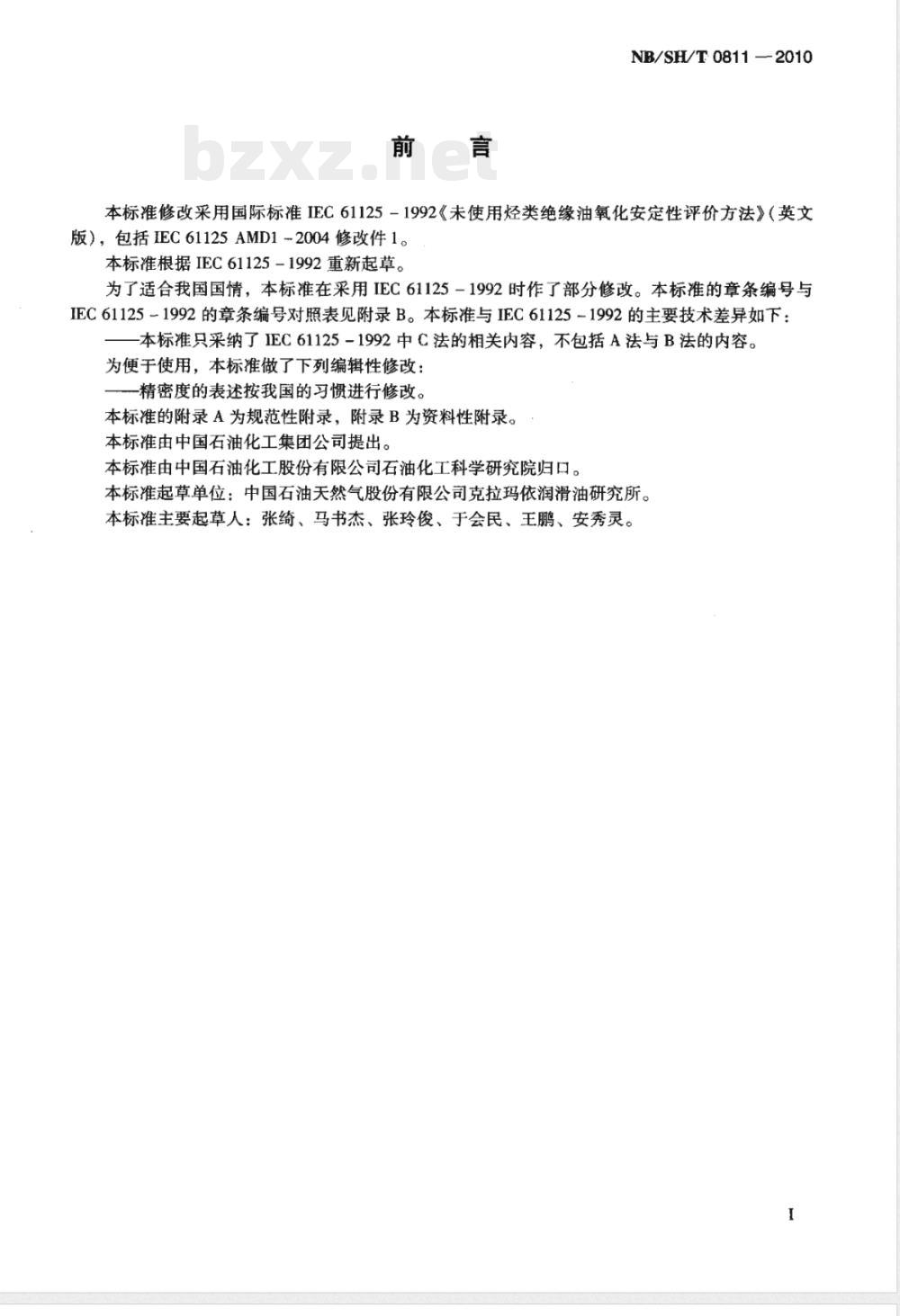

ICS 75.140 E38 SH 中华人民共和国石油化工行业标准 NB/SH/T 0811—2010 未使用过的烃类绝缘油氧化安定性测定法 Unused hydrocarbon-based insulating liquids—Test methods for evaluating the oxidation stability (IEC 61125:1992, MOD) 2010-05-01发布 国家能源局发布 2010-10-01实施 前言 本标准修改采用国际标准 IEC 61125-1992《未使用烃类绝缘油氧化安定性评价方法》（含IEC 61125 AMD1-2004修订）。 本标准在采用IEC 61125-1992时作了部分修改，主要技术差异为仅采纳C法内容，不包括A法与B法。 为便于使用，对精密度表述按我国习惯进行了编辑性修改。 本标准附录A为规范性附录，附录B为资料性附录。 本标准由中国石油化工集团公司提出。 本标准由中国石油化工股份有限公司石油化工科学研究院归口。 本标准起草单位：中国石油天然气股份有限公司克拉玛依润滑油研究所。 1 范围 本标准规定了未使用过的烃类绝缘油在加速氧化条件下氧化安定性的测定方法。 本标准适用于未使用的、未加或添加抑制剂的矿物绝缘油。 2 规范性引用文件 GB/T 514 石油产品试验用玻璃液体温度计技术条件 GB/T 2480 普通磨料 碳化硅 GB/T 5654 液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量 3 方法概要 在待测样品中加入固体铜催化剂，并以恒速通入空气，在120℃条件下加热保持一定时间。 通过测定氧化后油品的挥发性酸值、油溶性酸值及沉淀物含量，评价其抗氧化能力。 4 仪器设备 4.1 加热设备 4.1.1 使用恒温控制铝合金加热器或油浴，使氧化管中的绝缘油保持在120℃±0.5℃。 氧化管内装油并浸没温度计，温度计位置距氧化管底部5mm以内。 图1：典型8孔铝合金加热器结构（略） 图2：试验管在油浴中的位置（略） 图3：铝合金测量块结构（略） 4.1.2 加热器顶部绝热层温度应保持在60℃±0.5℃，由测温铝块测量。 测温块表面除与加热器接触部分外，应由4mm厚绝热材料保护。 4.1.3 使用铝合金加热器时，氧化管插入孔最大长度为150mm，加热部分孔深至少125mm。 4.1.4 使用油浴加热时，氧化管应浸没约137mm，最长不超过150mm。 氧化管上部非加热部分长度约60mm。 为保证密封与固定，可使用O型环或绝热层结构进行固定。 4.2 氧化管 氧化管采用耐热硬质玻璃制成，带Φ24/29mm磨口接头。 其外形尺寸与结构按标准图及表1规定执行。
