本标准规定了产品的型号、主要尺寸、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存；适用于功率为175W～1500W透明玻壳的钪钠系列单端金属卤化物灯。符合本标准的灯泡，当采用符合QB/T 2511的镇流器，在额定电源电压的92%～106%范围内，可以正常启动和燃点。 GB 18661-2002 单端金属卤化物灯(175W~1500W钪钠系列) GB18661-2002 标准下载解压密码：www.bzxz.net

GB18661—2002

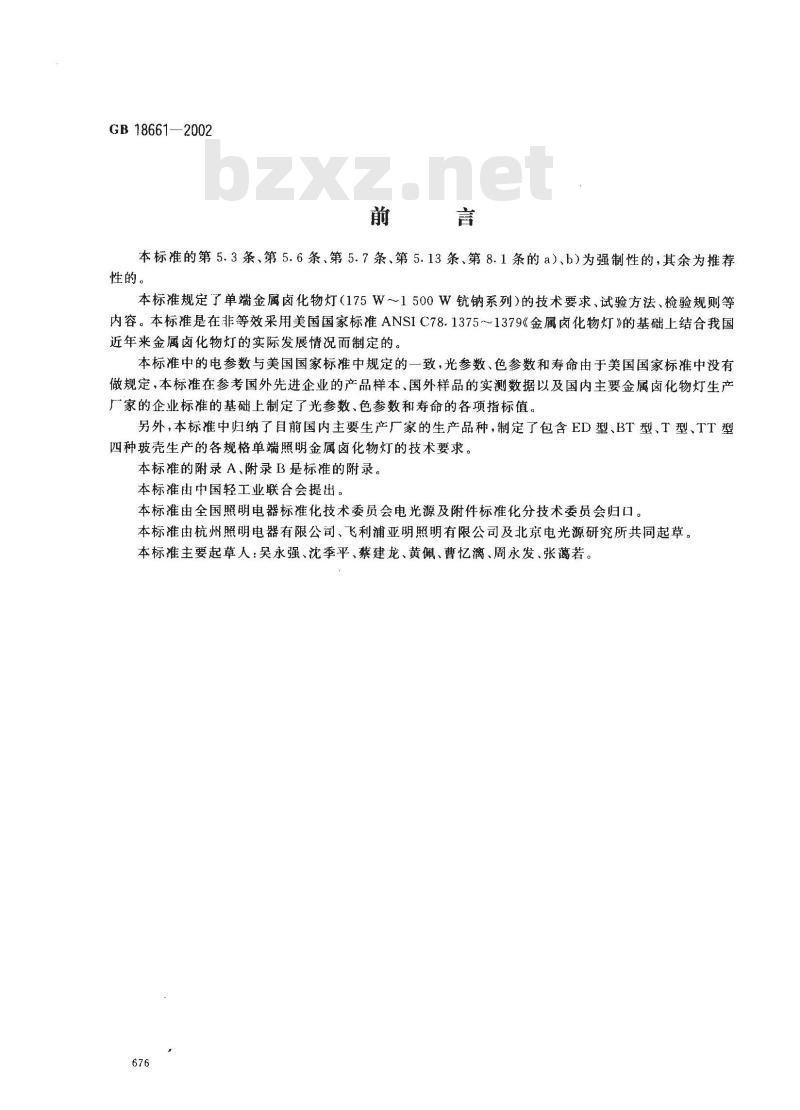

本标准的第5.3条、第5.6条、第5.7条、第5.13条、第8.1条的a)、b)为强制性的，其余为推荐性的。
本标准规定了单端金属卤化物灯（175W1500W钠系列）的技术要求、试验方法、检验规则等内容。本标准是在非等效采用美国国家标准ANSIC78.1375~~1379《金属卤化物灯》的基础上结合我国近年来金属卤化物灯的实际发展情况而制定的。本标准中的电参数与美国国家标准中规定的一致，光参数、色参数和寿命由于美国国家标准中没有做规定，本标准在参考国外先进企业的产品样本、国外样品的实测数据以及国内主要金属卤化物灯生产厂家的企业标准的基础上制定了光参数、色参数和寿命的各项指标值。另外，本标推中归纳了目前国内主要生产厂家的生产品种，制定了包含ED型、BT型、T型、TT型四种玻壳生产的各规格单端照明金属卤化物灯的技术要求。本标准的附录A、附录B是标准的附录。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会电光源及附件标准化分技术委员会归口。本标准由杭州照明电器有限公司、飞利浦亚明照明有限公司及北京电光源研究所共同起草。本标准主要起草人：吴永强、沈季平、蔡建龙、黄佩、曹忆漓、周永发、张若。676
1范围
中华人民共和国国家标准
单端金属卤化物灯
（175W~～1500W钠系列）
Single-end metal-halide lamps(175 W~~1 500 W Scl3-Nal series lamps)GB18661-2002
本标准规定了产品的型号、主要尺寸、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存；适用于功率为175W～1500W透明玻壳的钠系列单端金属卤化物灯（以下简称灯泡）。符合本标准的灯泡，当采用符合QB/T2511的镇流器，在额定电源电压的92%~106%范围内，可以正常启动和燃点。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191---2000包装储运图示标志（eqvISO780:1997）GB2421—1999电工电子产品环境试验第1部分：总则（idtIEC60068-1：1988）GB/12423.3—1993电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法(eqv IEC 60068-2-3:1984)
GB/T2423.10--1995电工电子产品基本环境试验第2部分：试验方法试验Fc和导则：振动（正弦)(idtIEC60068-2-6:1982)GB/T2828—1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T2829—1987周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB7000.11996灯具—般安全要求与试验（idtIEC60598-1:1992）GB72481987
电光源的安全要求
GB/T7451：1987电光源名词
电光源产品的分类和型号命名方法QB2274—1996#
QB/T2511--2001单端金属卤化物灯用LC顶峰超前式镇流器性能要求QB/T2512-2001灯头温升的测量方法QB/T2515--2001金属卤化物灯光电性能测试方法3定义
本标准采用下列定义，本标准中的其他定义应符合GB/T7451的规定。3.1初始光通量：灯泡燃点至100h时所测得的光通量值。3.2再启动电压：在稳定状态下的灯泡电压从上半周向下半周跃迁时的瞬间最大峰值（见图1）。3.3再启动电压尖峰：灯泡在温升早期，在电流过零后瞬间由于电弧管内部化学作用出现一个在短暂中华人民共和国国家质量监督检验检疫总局2002-02-22批准2003-03-01实施
GB 18661—2002
时间内先升后下降，宽度小干50 us的电压尖峰（见图2)3.4平均寿命：在批量为N的寿命试验中，按照灯的损坏顺序，第（N+1)/2个灯的寿命（N为奇数时)或第 N/2个与第N/2十1个灯寿命之和的一半(N为偶数时)称为该批灯的平均寿命。再启动电压峰值（V）
灯工作电压波形
图1再启动电压(V.)
再启动电压尖峰
温升期间灯电压波形
图2再启动电压尖峰
4分类与命名
4.1钠系列金属卤化物灯按功率进行分类，规格为175W、250W、400W、1000W、1500W。4.2灯泡的命名方法应符合QB2274的规定。JIZ KN·
表示不同玻壳型号（如EID型、BT型、T型、TT型等）表示为钠型灯泡
表示灯泡的额定功率
表示金属卤化物灯
例：JI.Z175KN·ED(175WED型玻壳的钠系列金属卤化物灯）注：第四部分玻壳的型号为补充部分，各生产厂家可自行取舍。4.3灯泡的规格、外形尺寸应符合图3～图6及表1的规定。678
灯泡型号
JIZ 175KN·ED
JIZ 175KN· BT
JZ175KN.T
JI.Z 175KN.T
JI.Z250KN·EI)
JLZ 250KN· TT
JLZ250KN·BT
JIZ 250KN - T
JI.Z400KN·ED(BT)
JLZ 400KN·TT
JI.Z1000KN·ED(BT)
JIZ 1000KN : TT
JI.Z1500KN·ED(BT)
JLZ 1500KN. TT
1）为参考尺寸。
GB18661—2002
表1灯泡的主要尺寸、灯头型号
主要尺寸
最大直径）
最大全长1
光中心高度H\
145±5
152±5
106±5
136±5
145±5
180±5
152±5
136±5
180±5
175±5
250±5
208±:5
250±5
208±5
电弧长度
94±12
94±12
灯头型号
3或4）
3（或4）
3（或4）
GB 18661—2002
5.1灯泡燃点100h后的基本参数应符合表2的规定。测量时，使用基准镇流器并在电源电压以及测试环境温度为（25土5）C的条件下进行。基准镇流器应符合附录A1的要求，如无特殊说明，ED型、BT型玻壳灯泡均为垂直燃点，灯头在上；T型、TT型玻壳灯泡应水平燃点。表2灯泡的基本参数
灯泡规格
额定值
1)、2)为参考值。bzxz.net
极限偏差
132±15
133t15
135±15
263±25
268±15
5.2灯泡的玻壳应洁净、透明，无影响使用的缺陷。初始光通量
额定值
110000
155000
极限值
124000
相关色温？
显色指数
额定值
极限值
5.3灯泡的引出线与灯头焊接应牢固光滑，焊点不应明显破坏灯头的防锈层，且不应妨碍灯泡旋人相应型号的符合标准的灯座内。
5.4灯头与玻壳应处在同-轴线上，其允许的同轴偏离值应符合表3的规定。灯头与电弧管也应处在同一轴线上，电弧管内两电极尖端连线与灯头轴线的最大偏差（偏心度)不得大于3°。表3同轴偏离值
灯泡功率
1）T型及TT型测量位置应在灯泡的发光中心。灯头对玻壳最大直径处
同轴偏离的二倍值1
5.5灯泡应具有完好的结构，不应有影响正常使用的装配上的缺陷。mm
5.6灯头与玻壳的固定应牢固，灯泡未燃点时，在规定的扭力矩作用下，不应有脱落现象，初始扭力矩见表4。寿终扭力矩为初始扭力矩的一半。用机械方法固定时，允许有轻微松动，但不能脱落。表4初始扭力矩
灯头型号
用焊泥固定
灯头与玻壳的固定方法
用机械方法固定
5.7灯泡接触片上的焊锡与灯头壳体间的电气间隙应大于2mm。680
GB18661 -- 2002
5.8灯泡经恒定湿热试验后，灯头的底金属不应有锈蚀现象。5.9灯泡应具有良好的耐振性能。经振动试验后，内部结构不应有松动、脱焊及损坏现象，并能正常启动和燃点。
5.10灯泡的再启动电压尖峰
用符合表5中规定的特性参数的线性电抗线圈式镇流器测试灯泡，在温升过程中灯泡的再启动电压尖峰应达到表5的要求。
表5测试灯泡再启动特性的镇流器特性参数及灯泡的再启动电压尖峰灯泡规格
再启动
电压尖峰
≤150
≤175
输人电压
注：与QB/T2511中基准镇流器要求一致5.11灯泡的再启动电压（V.）
校正电流
镇流器特性参数
在基准镇流器上测试灯泡在整个寿命期间的再启动电压最大值待定。5.12灯泡的启动电压和温升要求功率因数
0.075±0.005
线性度
5.12.1灯泡在整个额定寿命期间的启动电压要求：在表6中规定的正弦开路测试电压及表中温度条件下，灯泡在规定的位置(灯头在上并呈垂直状态)燃点时在2 min 内均应启动。表6灯泡的启动电压
灯泡规格
5.12.2灯泡的温升要求
有效值
(10±1)
有效值
(-- 30±1)C
任一裸灯在（25士5）C、无对流风的环境中和在附录A2.2规定的最小启动电流下，在10min内其灯泡的电压应达到灯泡规定最小工作电压的95%。3灯泡玻壳和灯头的最大允许温度应符合表7的规定。5.13
表7灯泡玻壳和灯头的最大允许温度灯泡规格/W
玻壳最大允许温度1)
1）T型及TT型玻壳，其最大充许温度相应增加50C℃灯头最大允许温度
GB18661-—2002
5.14灯泡的平均寿命、流明维持率应符合表8的规定。表8灯泡的平均寿命和流明维持率灯泡规格
平均寿命1）
1)、2）T型、TT型玻壳灯泡的平均寿命、流明维持率待定。6
试验方法
流明维持率2）
6.1除另有规定的外，所有试验都应在规定的正常大气条件下进行，即：温度15℃～35℃，相对湿度45%～75%，气压86kPa～106kPa。试验时，若无特殊说明，灯泡应按规定燃点，6.2灯泡的标志质量（8.1)，是用软湿布和蘸有酒精的软布各轻擦标志5次用外观法来检查，灯泡的外形尺寸（4.3)用通用量规进行测量。6.3灯泡的基本参数（5.1)应按QB/T2515的规定进行测量。6.4玻壳质量（5.2)用目测法检验。6.5引出线与灯头焊接质量(5.3)用目测法检验。6.6同轴性（5.4)用图7所示的仪器进行检验。测试位置应在同轴度的偏离的最大处。偏心度（5.4)用专用仪器或实样对比法检验。
1底座；2旋转卡头；3-受试灯泡；4--指示器；5—-立杆；6-旋钮；7-横杆图7同轴性测试仪器示意图
GB18661—2002
6.7灯泡的装配质量（5.5)用目测法和专用装置进行检验。6.8初始及寿终扭力矩(5.6)用扭力仪进行检验。6.9电气间隙（5.7)用游标卡尺进行测量。6.10灯泡的恒定湿热试验（5.8)按GB/T2423.3的要求进行。将试验样品在不包装，不通电的状态下放人温度为（40土2）℃、相对湿度为90%～95%的试验箱内48h。将试验样品取出，在正常大气压条件下恢复1h。目测灯头底金属应无锈蚀现象。6.11灯泡的振动试验（5.9)按GB/T2423.10的规定进行。试验前样品外观检查应符合5.2要求，样品用刚性连接固定在振动台上，试验为定频试验，频率50Hz、振幅1mm（单振幅），持续时间为在两个互相垂直的轴线上各振动10min。6.12灯泡的再启动电压尖峰（5.10）、灯泡的再启动电压（5.11）、灯泡的启动电压和温升要求（5.12）的试验方法按QB/T2515的规定进行。6.13玻壳和灯头最高温度的测量6.13.1热电偶方法
a）热电偶为表面接触式应吸收最少的能量。当灯已经熄灭，外推到0时刻时获得读数可使热电偶的辐射能量效应降为最小。
b）热电偶结对于玻壳或灯头的触点压力应足以保证不会影响测量温度。c）如果电位计无室温补偿调节，则基准触点应使用冰水槽。d）因为温度平衡可能需要相当长的时间，故应在15min间隔时读取读数，直至最后两次连续的读数相同时为止。
e）为确定最高温度，应在玻壳上测定一定数量的点。6.13.2测量灯头温度的热电偶法灯头温升的测量方法见QB/T2512。使用带灯具的灯测量灯头温度，为估算灯具对灯头温度的影响，此处很明显不能使用金属套管。在这种情况下，热电偶应直接贴在灯头壳上，尽可能贴近灯头与玻壳的连接处。6.13.1的a）、c）、d)也可用于灯头温度的测量。6.13.3测量玻壳温度的红外辐射法a）所用的仪表应仅对某一波长辐射敏感。b）这一波长玻璃不能透射，以避免灯玻壳内，特别是电弧管内热量的影响。c）这一波长不为大气所吸收。实际上波长限制在4.8μm~~5.6μm范围内。d）6.13.1的e)适用于本测量方法。6.14灯泡的平均寿命和流明维持率试验（5.14）在额定电压下进行，采用工作镇流器（见附录A）和50Hz交流电源，其电压波动应不大于士2%。寿命试验中，灯泡应按规定燃点。灯泡每昼夜关闭两次，每次不少于1h。关闭时间不应记人灯泡的寿命时间内。6.15包装的牢固耐振性（8.2)用跌落试验进行检验。a）将检验完好的样品装箱，每箱过秤，并做好记录；b）按表9决定跌落高度；
c）将跌落试验机上的跌落平台调节到规定的高度；d）将装有样品的包装箱放在平台上进行跌落试验；e）每箱跌落两次（底面平行地面向下跌落。平行于地面的底面沿底面一条长棱为轴转45°，平行地面向下跌落）：
）试验完毕后检验包装是否完好，灯泡是否能正常启动并燃点。683
包装箱质量
7检验规则
跌落高度
包装箱质量
GB186612002
包装箱的质量及跌落高度值
跌落高度
7.1灯泡的检验分为交收检验和例行检验7.2交收检验
包装箱质量
跌落高度
7.2.1交收检验的抽检按GB/T2828的规定及表10所列内容进行表10交收检验的项目及合格判定条件序号
玻壳质量
试验项目
引出线与灯头的焊接牢固度
装配质量
灯泡主要尺寸
同轴性和偏心度
初始扭力试验
电气间膜
工作电压
初始光通量
再启动电压尖峰
启动电压（10士1）C
温升要求
技术要求
试验方法
包装箱质量
检查水平
跌落高度
单项要求
全部项要求
若交收检验不合格，厕该批产品应由制造厂隔离后进行100%的检验。剔除不合格品后可再次7. 2. 2
提交验收，再次交收检验只允许进行一次，并附有该批产品挑剔后不合格品的数量及原因的简要说明。若再次提交批经检验后仍不合格，则应停止交收，此时，应分析原因，提出改进措施和处理该批产品的办法。
7.3例行检验
GB18661—2002
7.3.1例行检验周期应为每年一次。当灯泡的结构、工艺过程或材料的变更可能影响到灯泡的性能，或当灯泡生产中断了三个月以上而又恢复生产时，都要进行例行检验。7.3.2例行检验前，所有样本单位应按交收检验项进行100%检查。若发现不合格品，则以合格品换取，同时应分析原因，记人例行检验报告中，但不作为例行检验结果的鉴定依据。7.3.3例行检验按GB/T2829的规定及表11所列内容进行。表11例行检验的项目与合格判定条件技术要求试验方法
检验项目
恒温湿热试验
自由跌落试验
耐摄性能
玻壳及灯头最大允许温度
启动电压（-30±1)（
显色指数
寿终扭力试验
流明维持率
平均寿命
抽样方案
按GB/T2829
二次抽样方案
按 GB/T 2829
一次抽样方案
判别水平
判定数值
若例行检验不合格，应将已验收而未出厂的产品停止出厂。此时，应分析原因，提出处理办法，在生产中采取措施，直到新的例行检验合格后方能恢复交收。8标志、包装、运输和贮存
8.1在每个灯泡上应有下列清晰和牢固的标志。a）制造厂商标或名称；
b）灯泡的规格或型号，
c）生产日期（生产年、月或季）。8.2灯泡的包装应牢固并具有良好的耐振性能。每只包装盒，应附有产品说明书和合格证。8.2.1每个包装盒表面应注明：
a）制造厂商标和名称、地址；
b）灯泡名称和型号；
c）灯头型号；
d）采用标准号。
8.2.2在外包装箱上，除应附有8.2.1的规定外，还应注明：a）灯泡数量；
b）包装日期；
c）符合GB191规定的包装储运图示标志。8.3灯泡运输时，应防止雨雪淋湿和强烈的振动。8.4灯泡应贮存在相对湿度不超过85%的于燥通风且没有腐蚀性气体的室内。灯泡的库存期不超过一年。超过一年，应重新进行交收检验（按7.2.1）。685
基准镇流器要求
GB 18661-—2002
附录A
（标准的附录）
基准镇流器和工作镇流器的要求A1.1
基准镇流器的特性参数应符合表A1的规定。表A1基准镇流器的特性参数
镇流器规格
输人电压
标准电流
电压/电流
102±0.5%
79.0±0.5%
50.2±0.5%
基准镇流器的其他要求应符合QB/T2511中的规定。A1.2
A2工作镇流器要求
功率因数
(cosp)
0. 075±0. 005
为使灯泡能可靠启动并正常工作，金属卤化物灯配套用工作镇流器的设计参数在其额定输人电压范围内应满足下列要求。
A2.1对超前顶峰式镇流器的要求A2.1.1可靠启动的电压
超前顶峰式镇流器在2min内启动和维持灯泡电弧的最小开路电压要求见表A2。超前项峰式镇流器最小开路电压表A2
(10±1)℃
（30±1)℃
电压有效值
蜂值系数
电压有效值
蜂值系数
启动可靠率
0h为98%，燃点100h后为90%。
1）电压峰值系数每增加0.1.开路电压有效值可能减小10V，最低值为230V。2）电压峰值系数每增加0.1开路电压有效值可能减小J0V，最低值为260V。3）电压峰值系数每增加0.1，开路电压有效值可能减小10V、最低值为240V。4）电压蜂值系数每增加0.1，开路电压有效值可能减小10V，最低值为275V。5）电压峰值系数每增加0.1.开路电压有效值可能减小10V，最低值为320V。6）电压峰值系数每增加0.1,开路电压有效值可能减小10V，最低值为360V。7）电压峰值系数每增加0.1.开路电压有效值可能减小10V、最低值为350V。8）电压峰值系数每增加0.1.开路电压有效值可能减小10V，最低值为390V。686
A2.1.2电流波形特性
GB18661 - 2002
为了维持灯泡温升过程中正常工作，镇流器的电流波形特性应符合表A3的规定。表A3电流波形特性
最小电流梯度(di/dt）
最大中断时间(OT)
电流梯度是在过零点的100 ms之内测出的、电流过冲量是在最大电源阻抗为0.30Q的条件下测出的。A2.1.3最小维持电压（Vss）
最大峰值电流
最大电流过冲量
镇流器应在其能使灯可靠工作的最小额定输入电压下，满足下述表A4~表A8所示条件。表A4175W最小维持电压（Va）
中断时间
中断时间
电流过零时电流梯度（di/de）
250W最小维持电压（Vs）
电流过零时电流梯度（di/dz）
