本标准规定了马丁代尔耐磨及起毛起球性能试验仪的术语和定义、基本功能和参数、要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于对纺织品进行耐磨性能和起毛起球性能试验的马丁代尔耐磨及起毛起球性能试验仪。

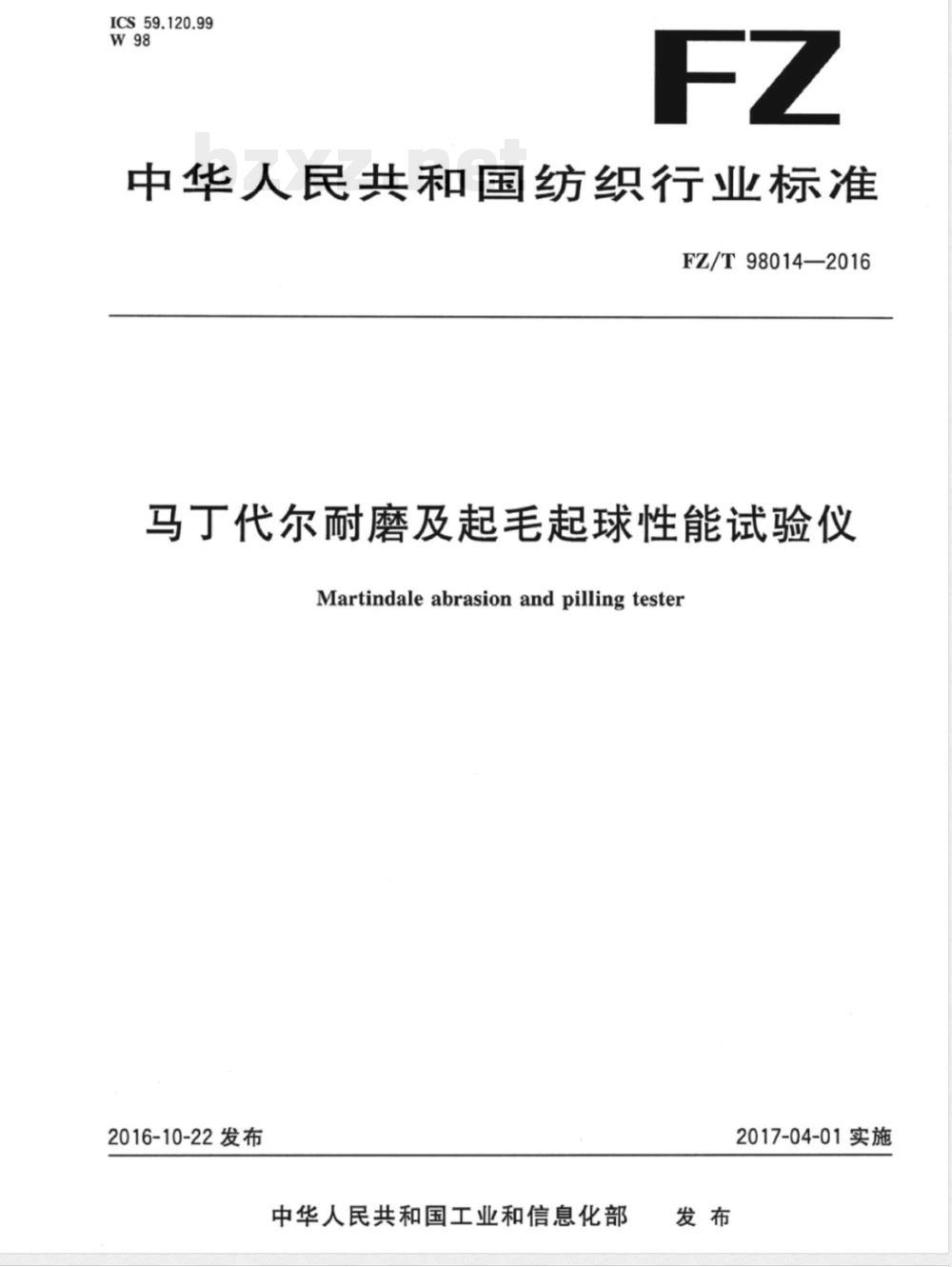

ICS59.120.99
中华人民共和国纺织行业标准
FZ/T98014—2016
马丁代尔耐磨及起毛起球性能试验仪Martindaleabrasionandpillingtester2016-10-22发布
中华人民共和国工业和信息化部发布
2017-04-01实施
FZ/T98014-—2016

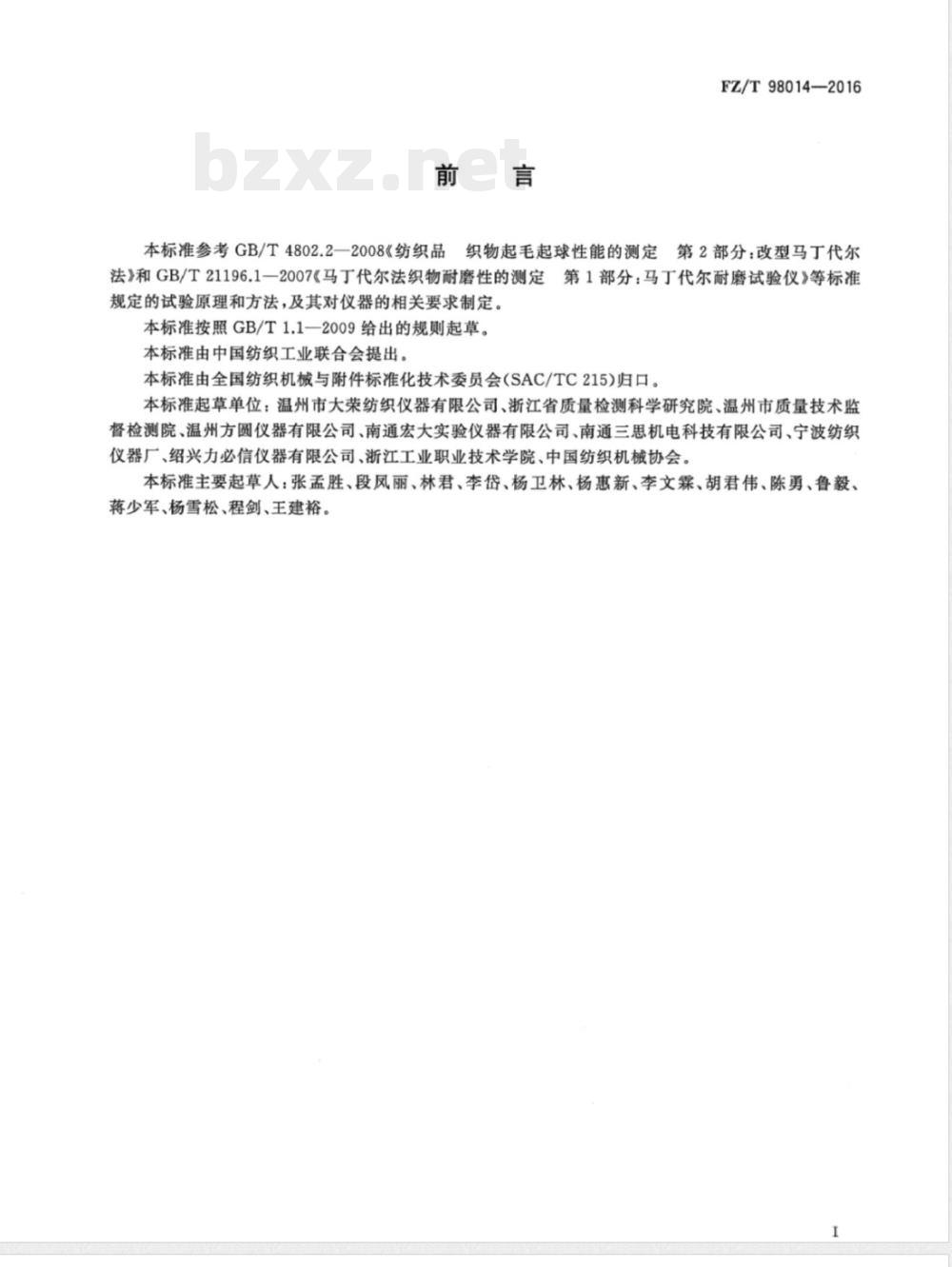

本标准参考GB/T4802.2一2008《纺织品织物起毛起球性能的测定第2部分：改型马丁代尔法》和GB/T21196.1一2007《马丁代尔法织物耐磨性的测定第1部分：马丁代尔耐磨试验仪》等标准规定的试验原理和方法，及其对仪器的相关要求制定。本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会(SAC/TC215)归口。本标准起草单位：温州市大荣纺织仪器有限公司、浙江省质量检测科学研究院、温州市质量技术监督检测院、温州方圆仪器有限公司、南通宏大实验仪器有限公司、南通三思机电科技有限公司、宁波纺织仪器厂、绍兴力必信仪器有限公司、浙江工业职业技术学院、中国纺织机械协会。本标准主要起草人：张孟胜、段凤丽、林君、李岱、杨卫林、杨惠新、李文霖、胡君伟、陈勇、鲁毅、蒋少军、杨雪松、程剑、王建裕。1范围

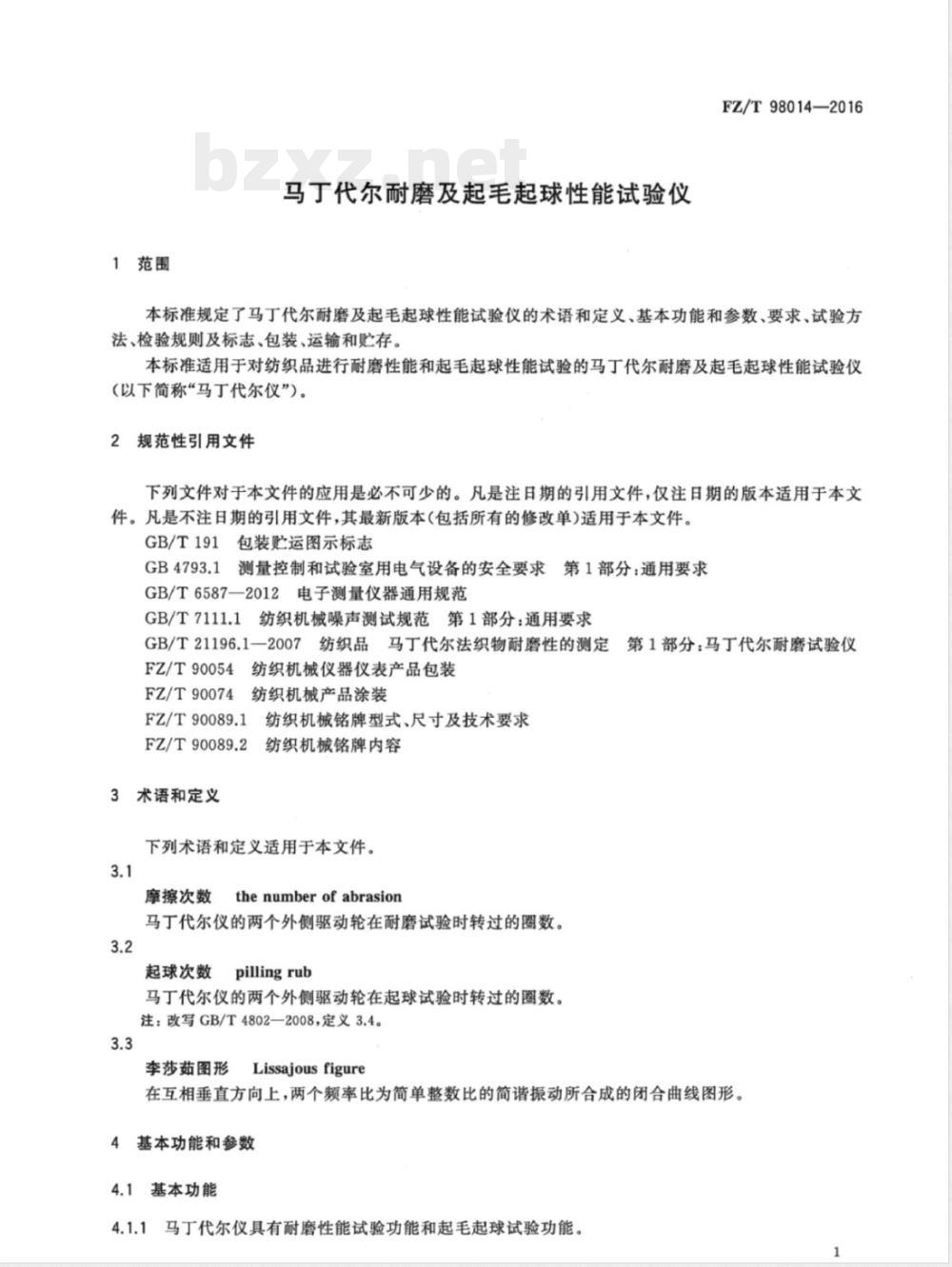

马丁代尔耐磨及起毛起球性能试验仪FZ/T98014—2016
本标准规定了马丁代尔耐磨及起毛起球性能试验仪的术语和定义、基本功能和参数、要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于对纺织品进行耐磨性能和起毛起球性能试验的马丁代尔耐磨及起毛起球性能试验仪（以下简称“马丁代尔仪”）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装贮运图示标志
测量控制和试验室用电气设备的安全要求第1部分：通用要求GB/T6587—2012电子测量仪器通用规范GB/T7111.1纺织机械噪声测试规范第1部分：通用要求GB/T21196.1一2007纺织品马丁代尔法织物耐磨性的测定第1部分：马代尔耐磨试验仪
纺织机械仪器仪表产品包装
FZ/T90054
FZ/T90074
纺织机械产品涂装
FZ/T90089.1
纺织机械铭牌型式、尺寸及技术要求2纺织机械铭牌内容
FZ/T90089.2
3术语和定义
下列术语和定义适用于本文件。3.1
文thenumberofabrasion
摩擦次数
马丁代尔仪的两个外侧驱动轮在耐磨试验时转过的圈数。3.2
起球次数
pillingrub
马丁代尔仪的两个外侧驱动轮在起球试验时转过的圈数。注：改写GB/T4802—2008，定义3.4。3.3
李莎茹图形
Lissajous figure
在互相垂直方向上，两个频率比为简单整数比的简谐振动所合成的闭合曲线图形。4基本功能和参数
4.1基本功能
4.1.1马丁代尔仪具有耐磨性能试验功能和起毛起球试验功能。1
FZ/T98014—2016

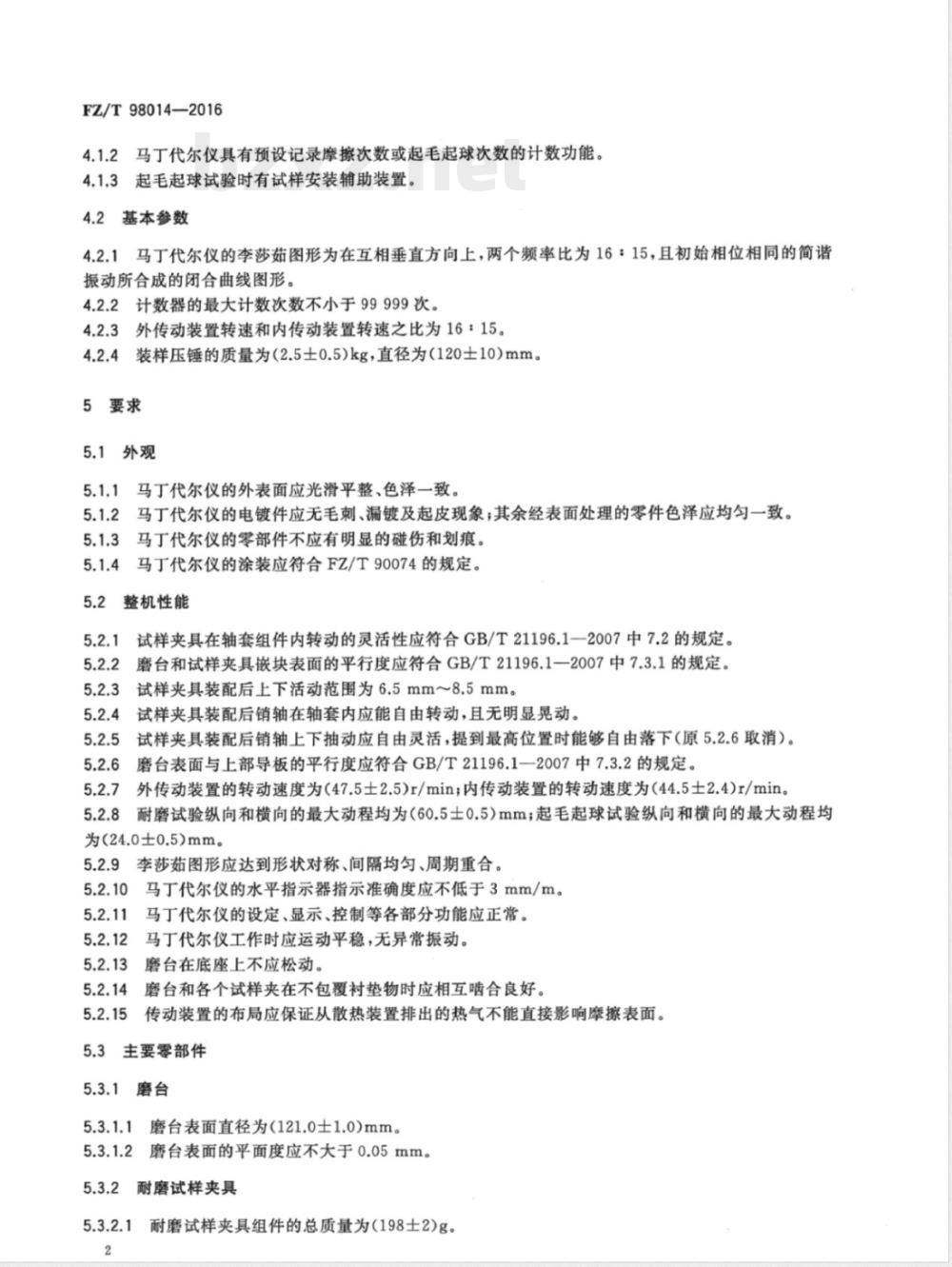

4.1.2马丁代尔仪具有预设记录摩擦次数或起毛起球次数的计数功能。4.1.3起毛起球试验时有试样安装辅助装置。4.2基本参数
4.2.1马丁代尔仪的李莎茹图形为在互相垂直方向上，两个频率比为16：15，且初始相位相同的简谐振动所合成的闭合曲线图形。
4.2.2计数器的最大计数次数不小于99999次。4.2.3外传动装置转速和内传动装置转速之比为16：15。4.2.4装样压锤的质量为（2.5士0.5)kg，直径为（120士10）mm。5要求
5.1外观
马丁代尔仪的外表面应光滑平整、色泽一致。5.1.1
马丁代尔仪的电镀件应无毛刺、漏镀及起皮现象；其余经表面处理的零件色泽应均匀一致。5.1.2
马丁代尔仪的零部件不应有明显的碰伤和划痕。5.1.3
马丁代尔仪的涂装应符合FZ/T90074的规定。5.1.43
整机性能
试样夹具在轴套组件内转动的灵活性应符合GB/T21196.1一2007中7.2的规定。磨台和试样夹具嵌块表面的平行度应符合GB/T21196.1一2007中7.3.1的规定。试样夹具装配后上下活动范围为6.5mm~8.5mm。试样夹具装配后销轴在轴套内应能自由转动，且无明显晃动。试样夹具装配后销轴上下抽动应自由灵活，提到最高位置时能够自由落下（原5.2.6取消）。磨台表面与上部导板的平行度应符合GB/T21196.1一2007中7.3.2的规定。外传动装置的转动速度为（47.5士2.5)r/min；内传动装置的转动速度为（44.5土2.4)r/min。耐磨试验纵向和横向的最大动程均为（60.5士0.5)mm；起毛起球试验纵向和横向的最大动程均为(24.0±0.5)mm。
李莎茹图形应达到形状对称、间隔均匀、周期重合。马丁代尔仪的水平指示器指示准确度应不低于3mm/m。马丁代尔仪的设定、显示、控制等各部分功能应正常。马丁代尔仪工作时应运动平稳，无异常振动。磨台在底座上不应松动。
磨台和各个试样夹在不包覆衬垫物时应相互啮合良好。传动装置的布局应保证从散热装置排出的热气不能直接影响摩擦表面。主要零部件
5.3.1磨台
磨台表面直径为(121.0士1.0)mm。磨台表面的平面度应不大于0.05mm。耐磨试样夹具
耐磨试样夹具组件的总质量为(198士2)g。FZ/T98014—2016

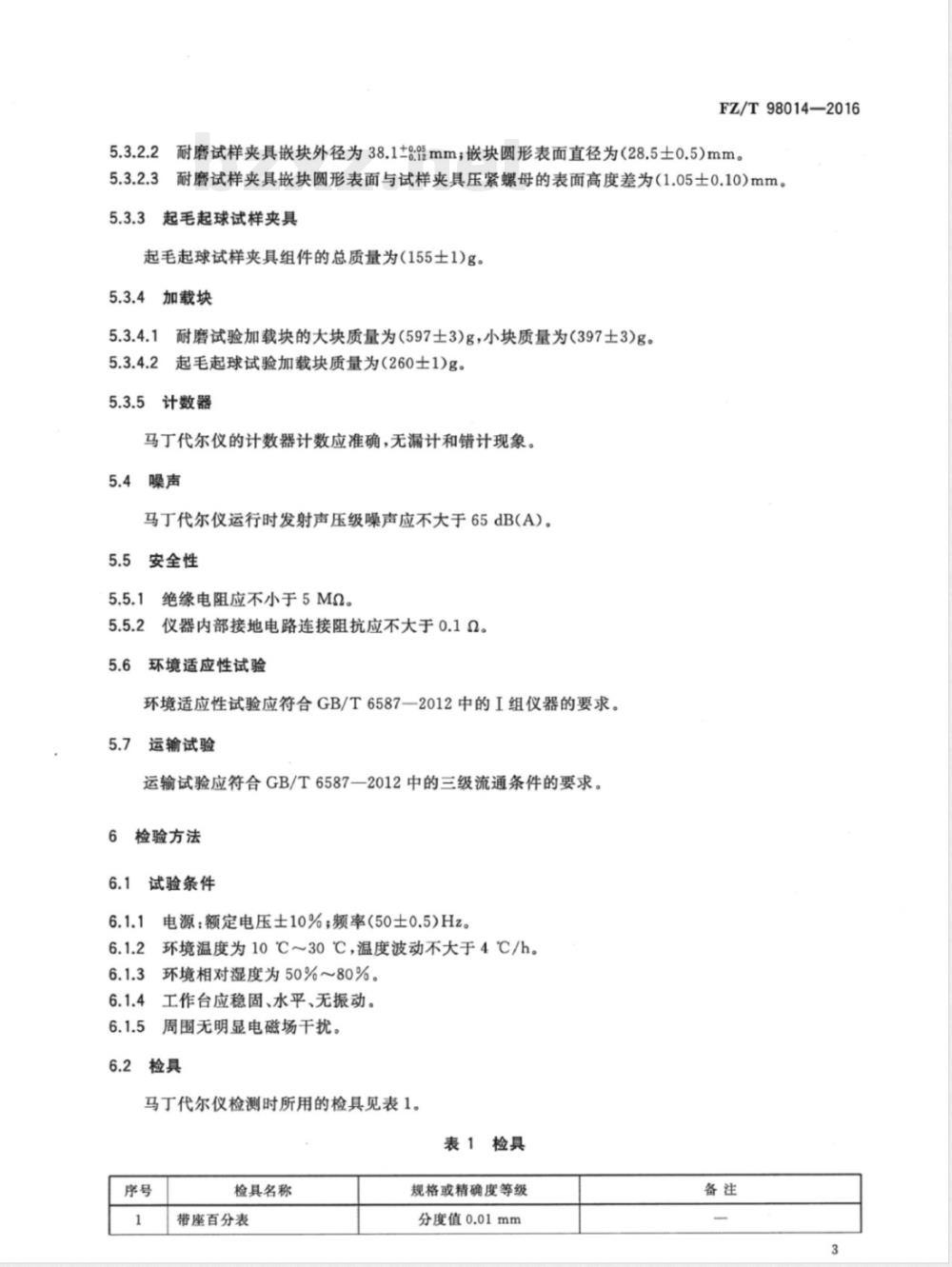

2耐磨试样夹具嵌块外径为38.1±8:2mm；嵌块圆形表面直径为（28.5士0.5)mm。5.3.2.2
耐磨试样夹具嵌块圆形表面与试样夹具压紧螺母的表面高度差为（1.05士0.10)mm。5.3.3起毛起球试样夹具
起毛起球试样夹具组件的总质量为（155士1)g。5.3.4加载块
耐磨试验加载块的大块质量为(597士3)g，小块质量为（397士3)g。5.3.4.2
起毛起球试验加载块质量为（260士1)g。5.3.5计数器
马丁代尔仪的计数器计数应准确，无漏计和错计现象。5.4
马丁代尔仪运行时发射声压级噪声应不大于65dB(A)。5.5
安全性
5.5.1绝缘电阻应不小于5Mα。
仪器内部接地电路连接阻抗应不大于0.1α。5.5.2
环境适应性试验
环境适应性试验应符合GB/T6587—2012中的I组仪器的要求。5.7
运输试验
运输试验应符合GB/T6587一2012中的三级流通条件的要求。检验方法
试验条件
电源：额定电压士10%；频率（50士0.5)Hz。6.1.2
环境温度为10℃30℃，温度波动不大于4℃/h。6.1.3环境相对湿度为50%～80%。6.1.4
工作台应稳固、水平、无振动。6.1.5
周围无明显电磁场干扰。
马丁代尔仪检测时所用的检具见表1。表1检具
检具名称
带座百分表
规格或精确度等级
分度值0.01mm
FZ/T98014—2016
钢直尺
检具名称
专用描笔
水平尺
数显游标卡尺
刀口尺
电子天平
声级计
兆欧表
万用表或接地电阻测试仪
外观检测
表1(续)
规格或精确度等级
长度≥500mm，1mm/m
150mm，分度值0.01mm
150mm，1级
1000g，分度值0.1g
35dB～130dB(A计权）
马丁代尔仪的外观(5.1.1～5.1.3)用目测、手感法检测。6.4
涂装检测
马丁代尔仪的涂装（5.1.4)按FZ/T90074的有关规定检测。6.5
整机性能检测
夹具嵌块改造，中心嵌人圆珠笔噪声测试
6.5.1试样夹具在轴套组件内转动的灵活性（5.2.1)的检测：按GB/T21196.1一2007中7.2的要求进行。
6.5.2磨台和试样夹具嵌块表面的平行度（5.2.2)的检测：按GB/T21196.1一2007中7.3.1的要求进行。
6.5.3试样夹具装配后上下活动范围（5.2.3）的检测：在试样夹具装配后，用钢直尺测量试样夹具销轴从导板上面露出部分的长度；用手托起试样夹具到上极限，再次测量其长度；计算两次测量值的差值。6.5.4磨台表面与上部导板的平行度（5.2.6)的检测：按GB/T21196.1一2007中7.3.2的要求进行。6.5.5外传动装置或内传动装置的转动速度（5.2.7)的检测：将计数器预置为100次，启动马丁代尔仪，用秒表分别测量外传动装置和内传动装置转动100次所用的时间，并分别计算外传动装置或内传动装置的转动速度。
6.5.6耐磨试验或起毛起球试验纵向和横向的最大动程（5.2.8）的检测：按GB/T21196.1一2007中附录A的要求进行。
6.5.7李莎茹图形(5.2.9)的检测：按GB/T21196.1一2007中附录A的要求进行。注：专用描笔制作时：做一个试样夹具嵌块，中间钻孔，装上圆珠笔即可。专用描笔可以装在各个试样夹具上，笔尖应在中心线上，与磨台摩擦时对于夹具销轴没有附加力偶。6.5.8水平指示器指示准确度（5.2.10）的检测：调整水平后，将水平仪沿着任意两个支撑点的方向放置，并记下水平仪水平泡的位置。再将水平仪反向（调头180°）放置，水平泡的位置应当还在原位置不变。然后再检测另外两对支撑点的水平状况，读取三个位置时测得的最大值即为水平指示器的指示准4
确度。
FZ/T98014—2016
6.5.9马丁代尔仪整机其余性能（5.2.4、5.2.5、5.2.115.2.15)用目测、耳听、手感法检测。6.6主要零部件检测
6.6.1磨台检测
6.6.1.1磨台表面直径（5.3.1.1)的检测：用数显游标卡尺测量。6.6.1.2磨台表面的平面度（5.3.1.2)的检测：去掉衬垫物，用150mm的刀口尺和0.05mm的塞尺检查各磨台表面的平面度。
6.6.2耐磨试样夹具检测
6.6.2.1耐磨试样夹具组件总质量（5.3.2.1)的检测：用电子天平称取各耐磨试样夹具组件的质量。6.6.2.2耐磨试样夹具嵌块外径及嵌块圆形表面直径（5.3.2.2)的检测：用数显游标卡尺测量各耐磨试样夹具嵌块外径及嵌块圆形表面直径。6.6.2.3耐磨试样夹具嵌块圆形表面与试样夹具压紧螺母的表面高度差（5.3.2.3)的检测：用标准平板和塞尺测量各耐磨试样夹具嵌块圆形表面和压紧螺母的距离。6.6.3起毛起球试样夹具检测
起毛起球试样夹具组件总质量（5.3.3)的检测：用电子天平称取各起毛起球试样夹具组件的质量。6.6.4加载块检测
6.6.4.1耐磨试样加载块的检测(5.3.4.1)的检测：用电子天平称取各耐磨试验加载块的质量。6.6.4.2起毛起球加载块检测（5.3.4.2)的检测：用电子天平称取各起毛起球试验加载块的质量。6.6.5计数器检测
计数器（5.3.5)的检测：将计数器预置为100次，启动马丁代尔仪，人工记录摩擦次数，检查计数器的准确性。
6.7噪声检测
噪声(5.4)的检测：按GB/T7111.1规定的环境条件和背景噪声要求检测；测点沿马丁代尔仪的正前方和左方、右方三个方向布点，分别距离马丁代尔仪轮廊的垂直中心线1m、高度1.6m，共三个测点并计算其平均值。
6.8安全性检测
6.8.1绝缘电阻（5.5.1)的检测：检测时先把电源开关置于接通位置，用兆欧表测试电源输人端对接地端的绝缘电阻。
6.8.2接地电路连接阻抗（5.5.2)的检测：按GB4793.1中接地电路连接阻抗的测试要求，测量连接阻抗。
6.9环境适应性试验检测
环境适应性试验(5.6)按GB/T6587一2012中的I组仪器的要求进行。6.10运输试验检测
运输试验（5.7)按GB/T6587一2012中的3级流通条件的要求进行。5
FZ/T98014—2016
7检验规则
7.1出厂检验
出厂检验应按5.1～5.3、5.5的要求由制造企业的质量检验部门逐台进行，全部检验合格方可出厂，并应附有产品合格证。
7.2型式检验免费标准bzxz.net
7.2.1在下列情况之一时应进行型式检验：a）新产品试制定型时；
主要零部件、元器件、原材料、电路设计、工艺结构等作重大改变时；批量生产时，产量累计达500台后；c）
国家有关部门提出进行型式检验要求时。d）
型式检验项目为本标准第5章规定的全部内容。7.2.2
3型式检验从出厂检验合格的马丁代尔仪中随机抽取一台作为检验样机。检验时，送检样机中的7.2.3
任一项目不符合要求时允许修复后继续检验。若修复后继续检验仍不符合要求时，则判定为不合格；若修复后继续检验合格的，则重新另行抽取一台进行复检。经复检符合要求的，判定为合格；经复检不符合要求的，则判定为不合格。
标志、包装、运输和贮存
8.1标志
包装储运的图示标志应符合GB/T191的规定。8.1.1
2马丁代尔仪的铭牌应符合FZ/T90089.1和FZ/T90089.2的规定。8.2包装
马丁代尔仪的包装应符合FZ/T90054的规定。8.3运输
马丁代尔仪在运输过程中应避免剧烈地震动、冲击、翻滚、高处跌落和雨雪淋袭。8.4购存
马丁代尔仪应贮存在干燥通风的仓库内，空气中不应有腐蚀性气体，库内温湿度不应有剧烈的变化，相对湿度应不大于75%。
