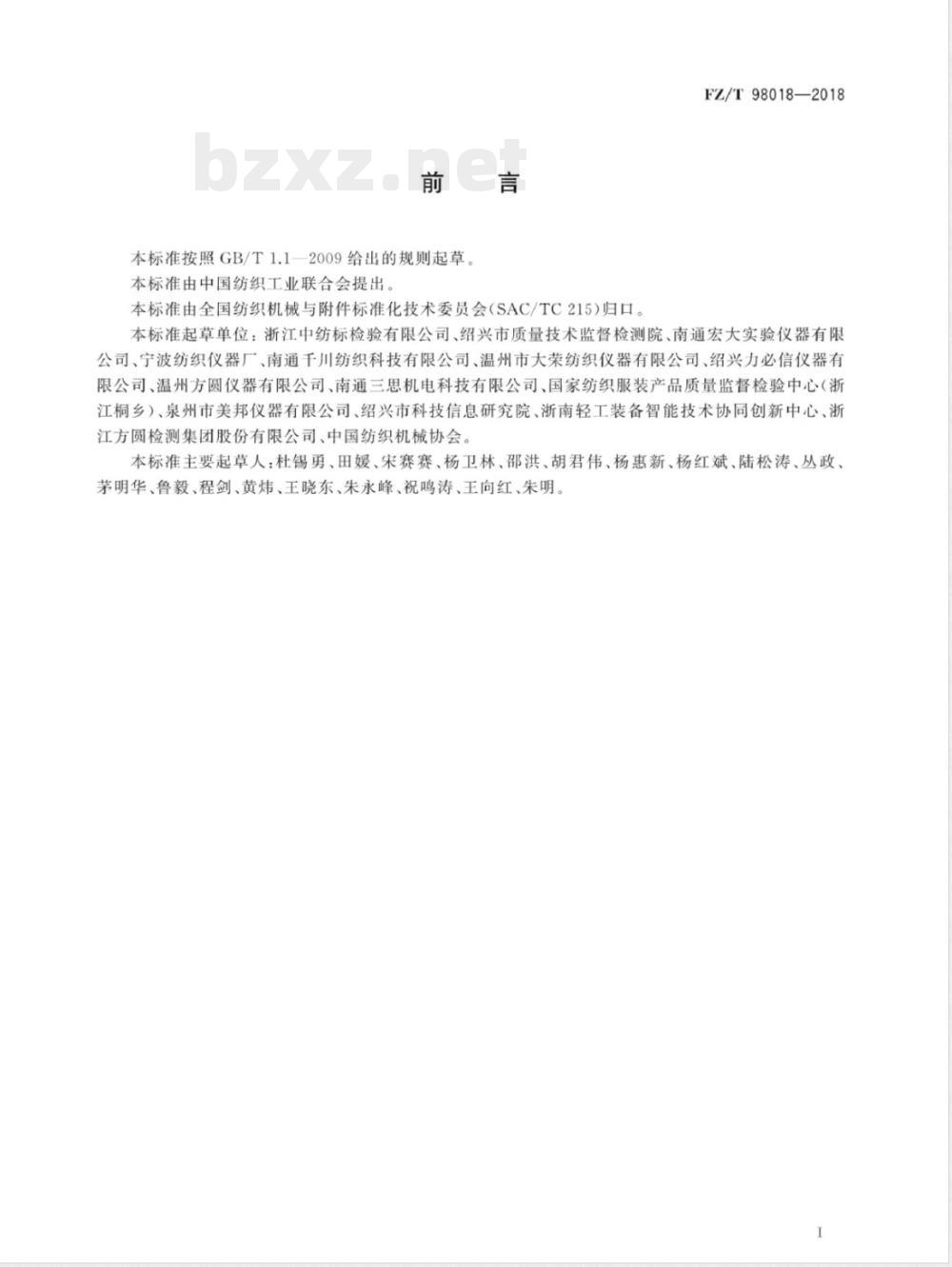

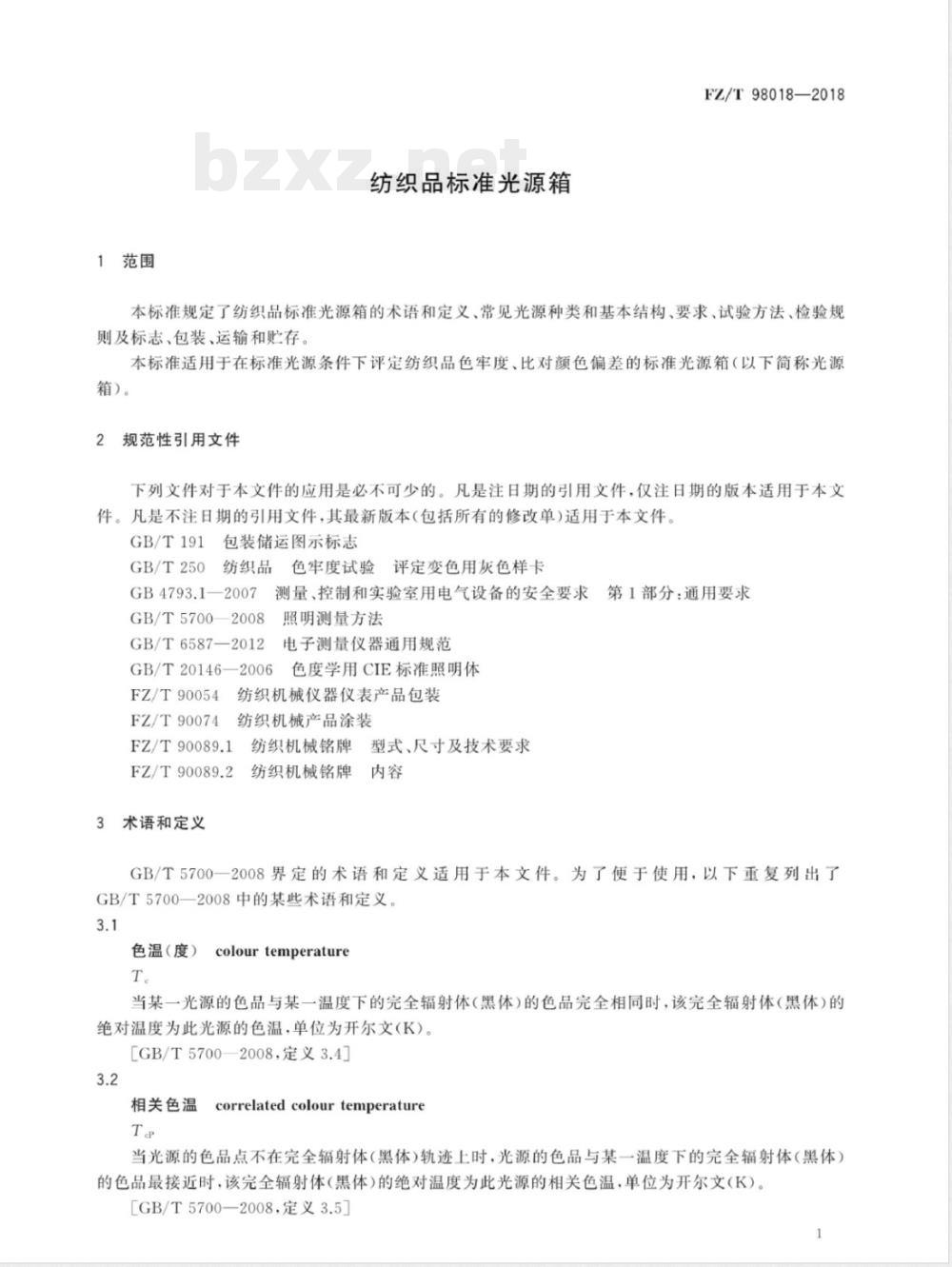

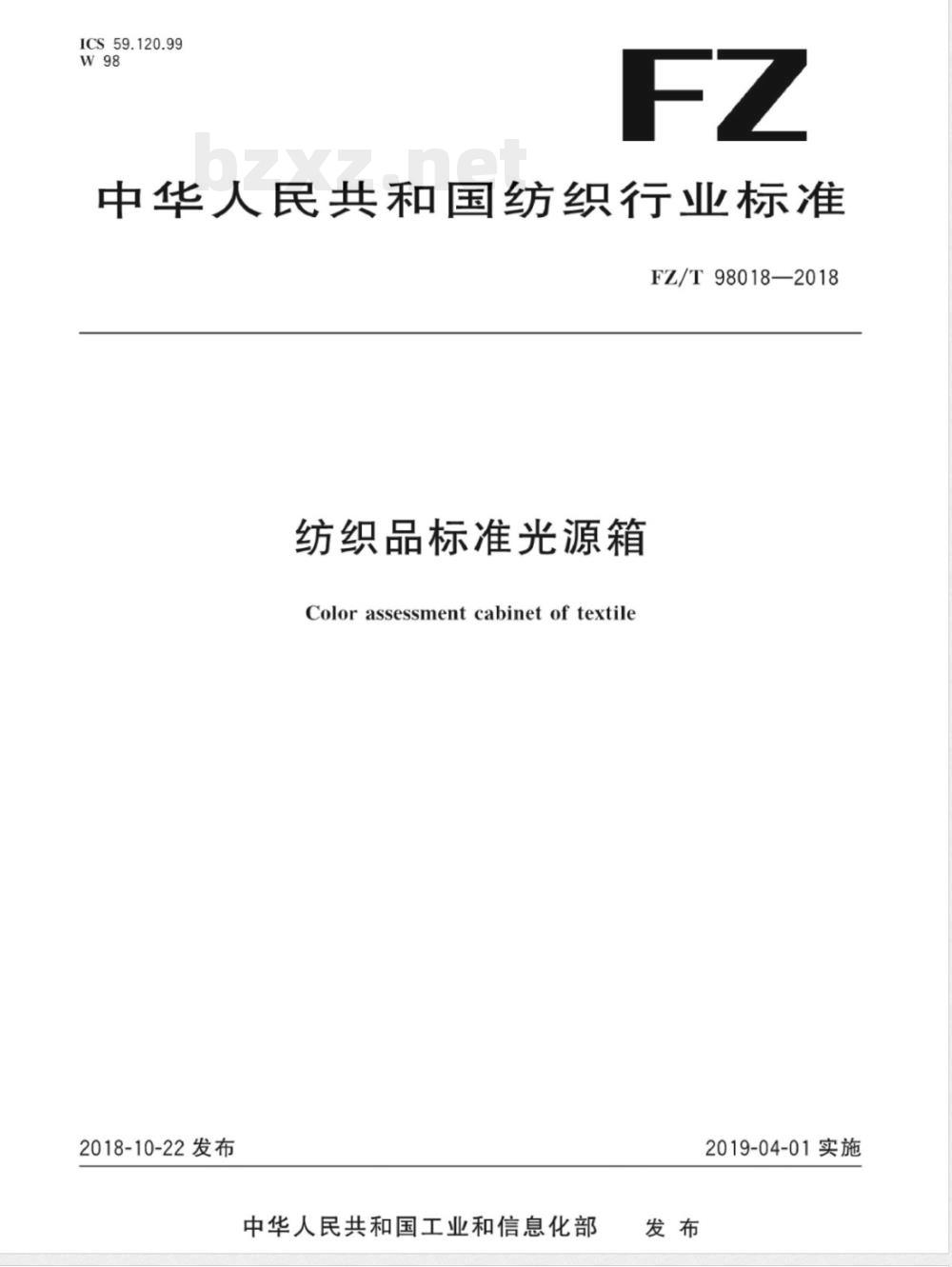

ICS 59.120.99 W98 FZ 中华人民共和国纺织行业标准 FZ/T 98018—2018 纺织品标准光源箱 Color assessment cabinet of textile 2018-10-22发布 中华人民共和国工业和信息化部 2019-04-01实施 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：浙江中纺标检验有限公司、绍兴市质量技术监督检测院、南通宏大实验仪器有限公司、宁波纺织仪器厂、南通千川纺织科技有限公司、温州市大荣纺织仪器有限公司、绍兴力必信仪器有限公司、温州方圆仪器有限公司、南通三思机电科技有限公司、国家纺织服装产品质量监督检验中心（浙江桐乡）、泉州市美邦仪器有限公司、绍兴市科技信息研究院、浙南轻工装备智能技术协同创新中心、浙江方圆检测集团股份有限公司、中国纺织机械协会。 本标准主要起草人：杜锡勇、田媛、宋赛赛、杨卫林、邵洪、胡君伟、杨惠新、杨红斌、陆松涛、丛政、茅明华、鲁毅、程剑、黄炜、王晓东、朱永峰、祝鸣涛、王向红、朱明。 1 范围 本标准规定了纺织品标准光源箱的术语和定义、常见光源种类和基本结构、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于在标准光源条件下评定纺织品色牢度、比对颜色偏差的标准光源箱（以下简称光源箱）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 250 纺织品 色牢度试验 评定变色用灰色样卡 GB 4793.1—2007 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求 GB/T 5700—2008 照明测量方法 GB/T 6587—2012 电子测量仪器通用规范 GB/T 20146—2006 色度学用CIE标准照明体 FZ/T 90054 纺织机械仪器仪表产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌 型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 3 术语和定义 GB/T 5700—2008界定的术语和定义适用于本文件。为便于使用，以下重复列出部分术语和定义。 3.1 色温（度）colour temperature T 当某一光源的色品与某一温度下的完全辐射体（黑体）的色品完全相同时，该完全辐射体的绝对温度为此光源的色温，单位为开尔文（K）。[GB/T 5700—2008，定义3.4] 3.2 相关色温 correlated colour temperature Tcp 当光源的色品点不在完全辐射体轨迹上时，其色品与某一温度下黑体色品最接近时，该黑体的绝对温度为该光源的相关色温，单位为开尔文（K）。[GB/T 5700—2008，定义3.5] 3.3 照度 illuminance E 表面上一点处的光照度是入射在包含该点的面元上的光通量与该面元面积之比，单位为勒克斯（lx）。[GB/T 5700—2008，定义3.1] 3.4 照度均匀度 uniformity ratio of illuminance U 通常指规定表面上的最小照度与最大照度之比，也可表示为最小照度与平均照度之比。[GB/T 5700—2008，定义3.12] 4 常见光源种类和基本结构 4.1 常见光源种类 常见光源种类见表1。 表1 常见光源种类 D65：国际标准人工日光，6500K TL84：欧洲、日本、中国商店光源，4000K F：家庭酒店用灯，2700K A：美式橱窗射灯，2856K UV：紫外灯光源，4150K（波长365nm） CWF：美国冷白商店光源，3000K TL83：欧洲标准暖白商店光源，3000K U30：美国暖白商店光源 注：D65和A是国际照明委员会（CIE）规定的标准照明体和标准光源，参见GB/T 20146—2006。 4.2 基本结构 光源箱的常见规格及配置见表2。
