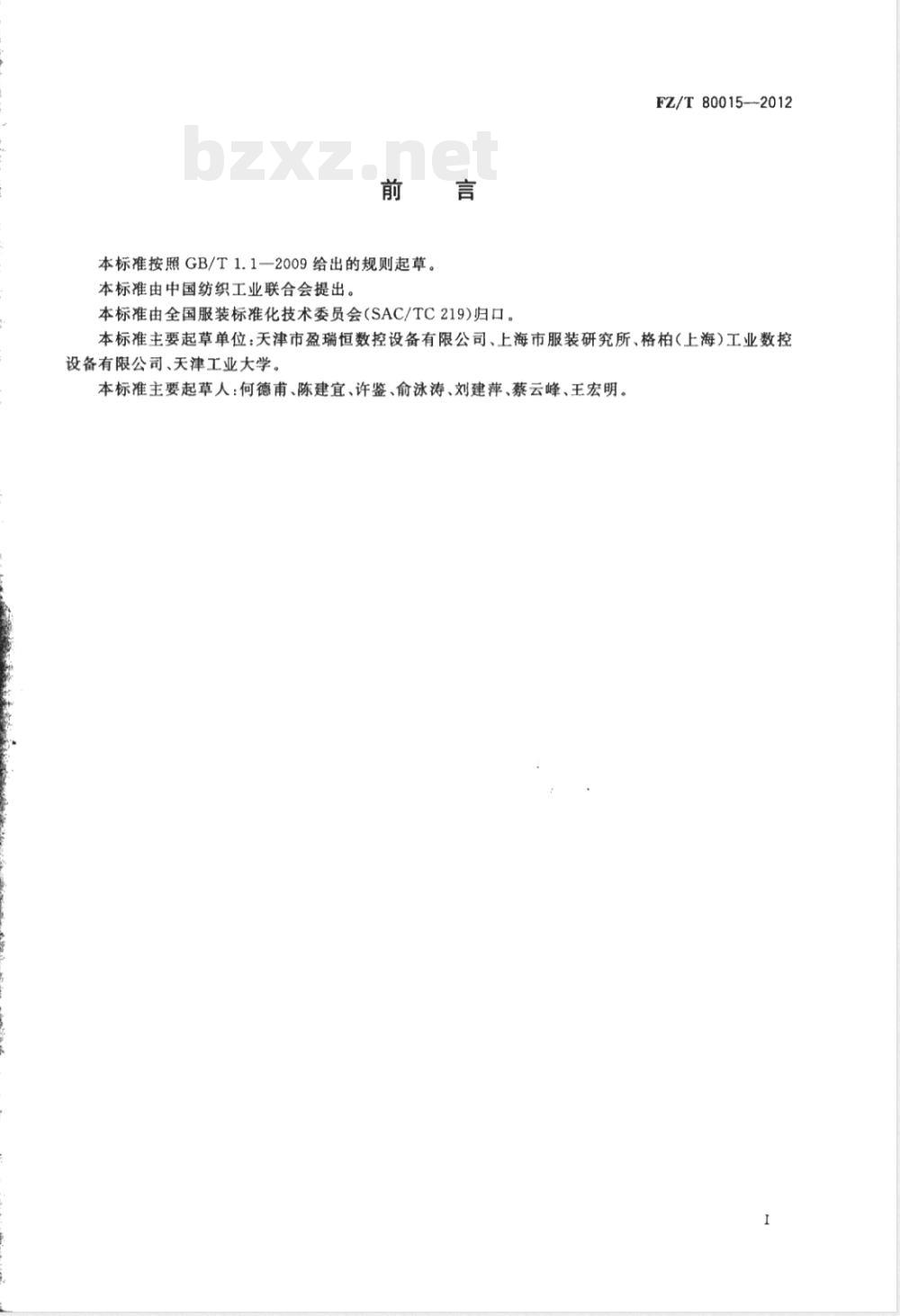

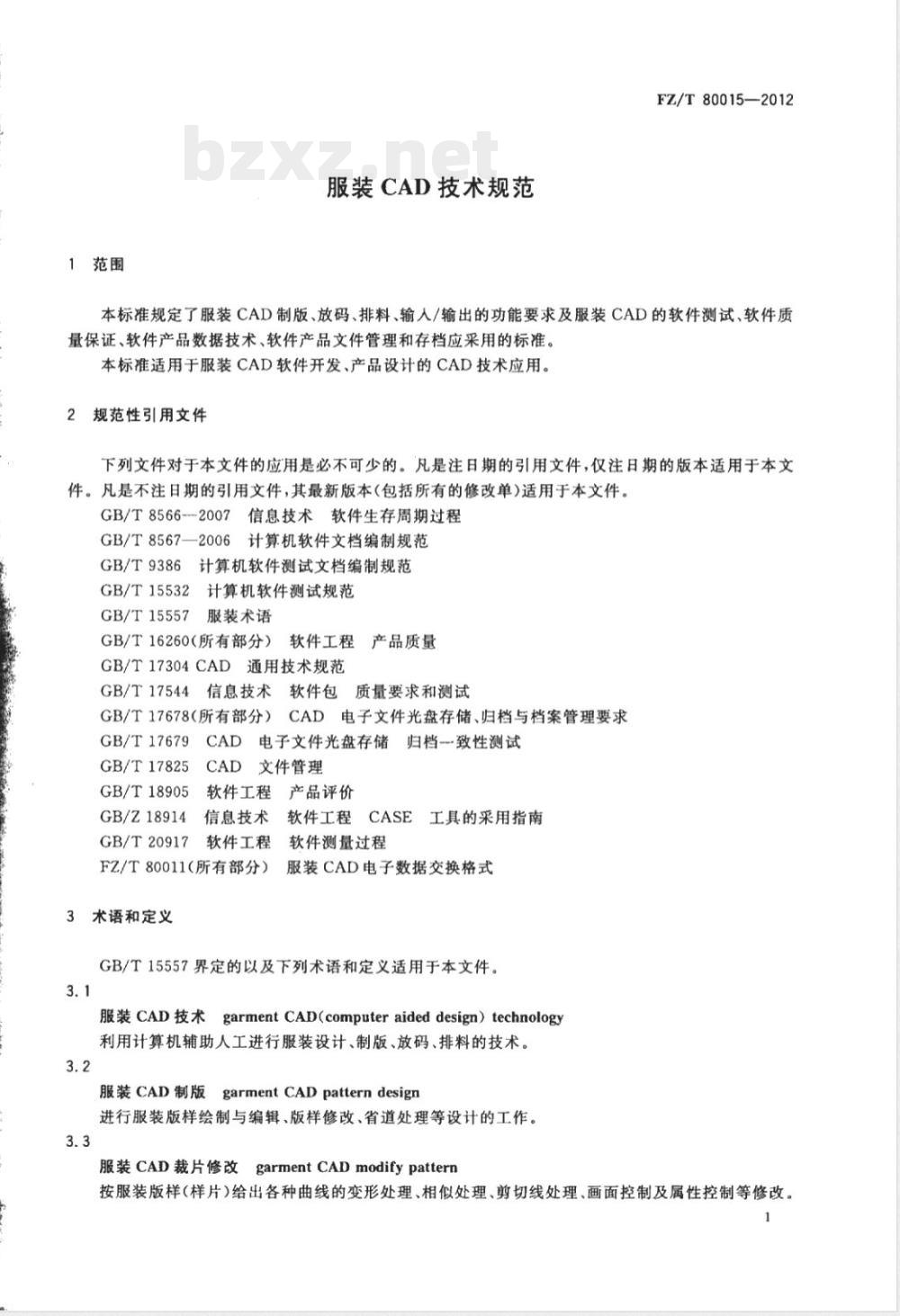

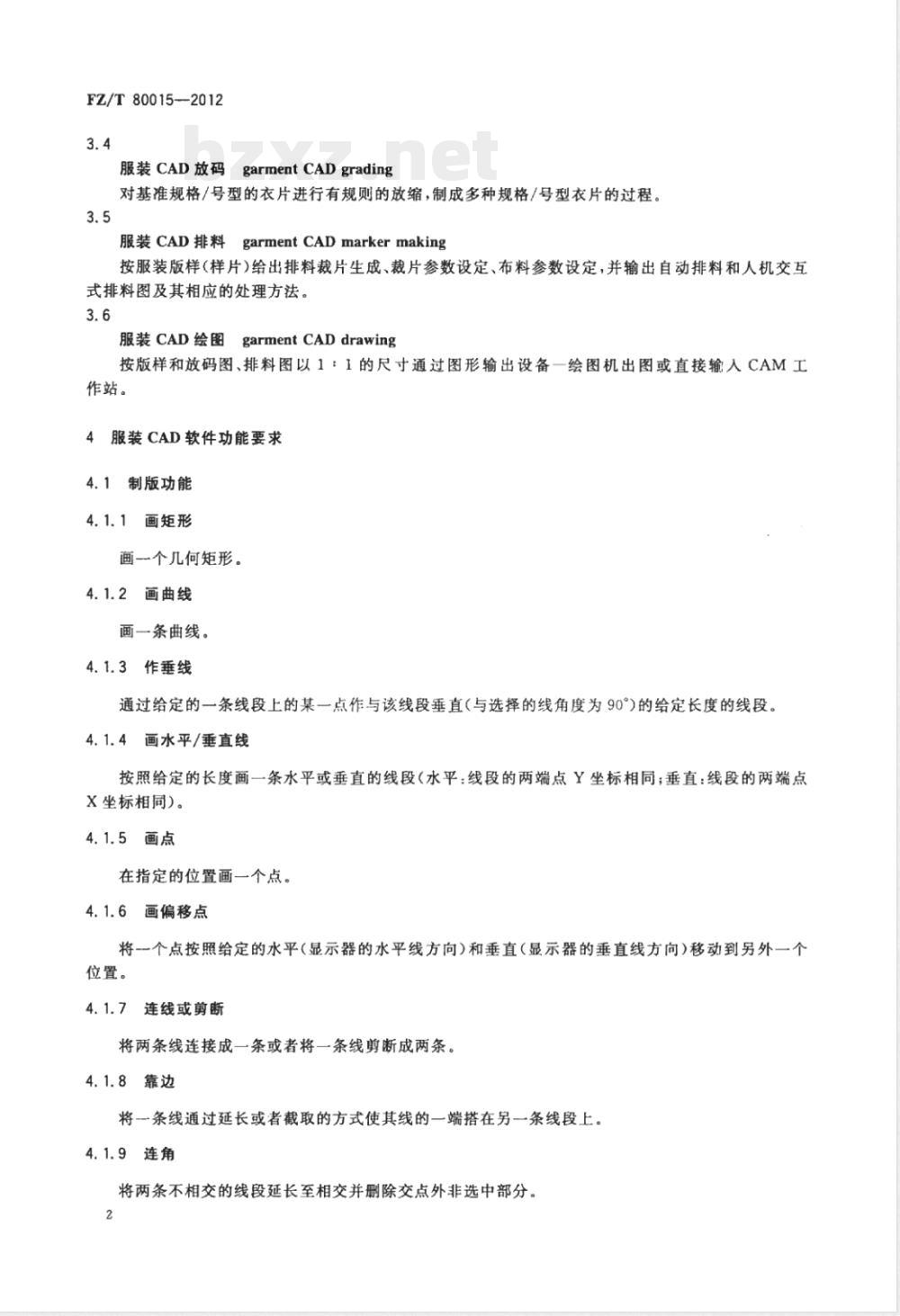

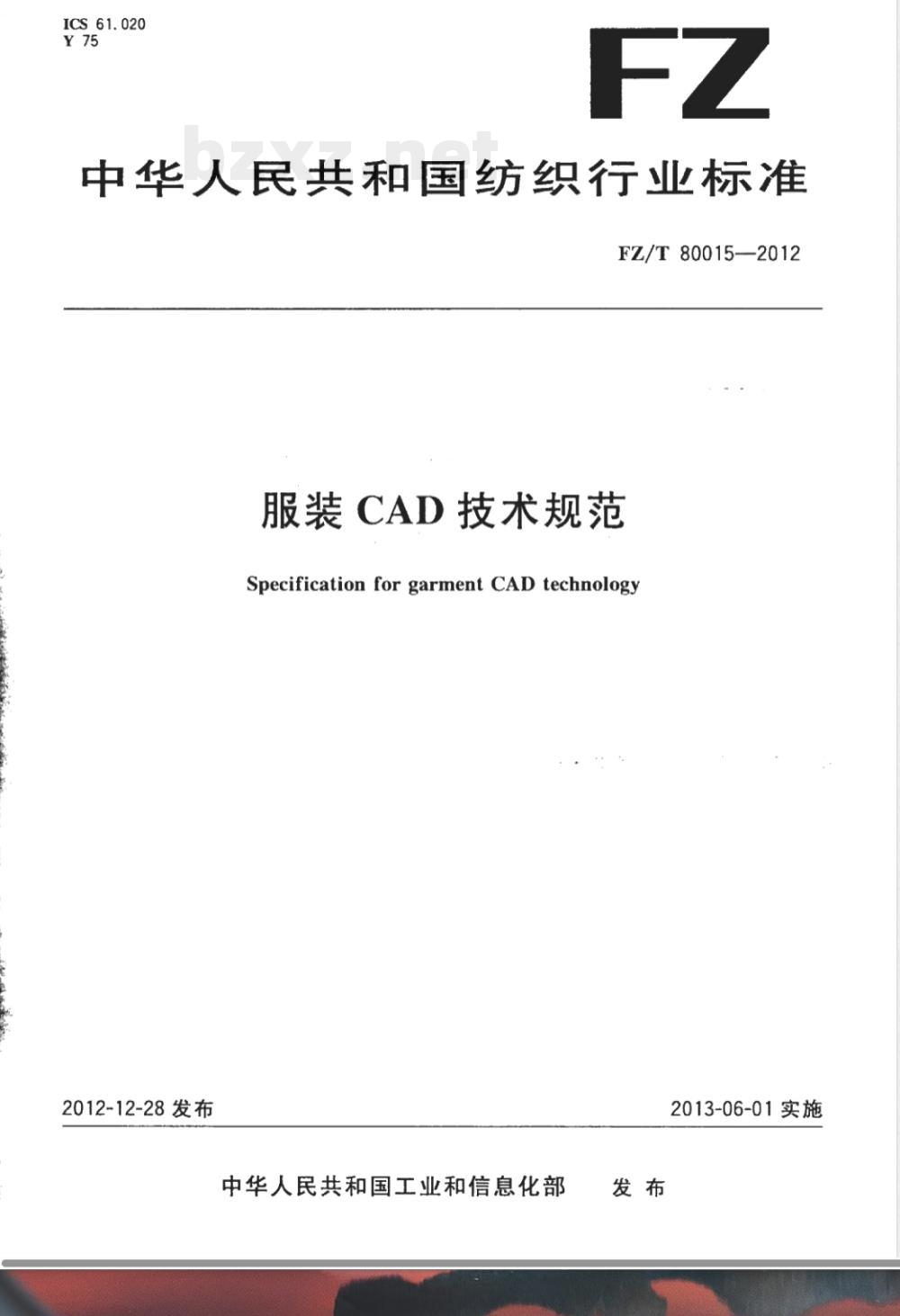

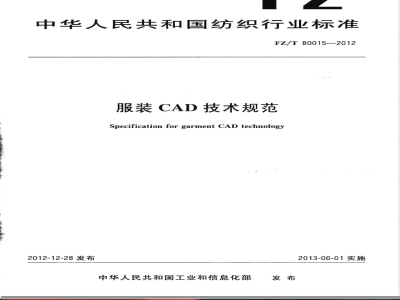

ICS 61.020 Y75 FZ 中华人民共和国纺织行业标准 FZ/T 80015—2012 服装CAD技术规范 Specification for garment CAD technology 2012-12-28发布 中华人民共和国工业和信息化部 2013-06-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国服装标准化技术委员会（SAC/TC219）归口。 本标准主要起草单位：天津市盈瑞恒数控设备有限公司、上海市服装研究所、格柏（上海）工业数控设备有限公司、天津工业大学。 本标准主要起草人：何德甫、陈建宜、许鉴、俞泳涛、刘建萍、蔡云峰、王宏明。 1 范围 本标准规定了服装CAD制版、放码、排料、输入/输出的功能要求及服装CAD软件测试、质量保证、软件产品数据技术、软件产品文件管理和存档应采用的标准。 本标准适用于服装CAD软件开发及服装设计中的CAD技术应用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 8566—2007 信息技术 软件生存周期过程 GB/T 8567—2006 计算机软件文档编制规范 GB/T 9386 计算机软件测试文档编制规范 GB/T 15532 计算机软件测试规范 GB/T 15557 服装术语 GB/T 16260（所有部分）软件工程产品质量 GB/T 17304 CAD通用技术规范 GB/T 17544 信息技术软件包质量要求和测试 GB/T 17678（所有部分）CAD电子文件光盘存储、归档与档案管理要求 GB/T 17679 CAD电子文件光盘存储归档一致性测试 GB/T 17825 CAD文件管理 GB/T 18905 软件工程产品评价 GB/Z 18914 软件工程CASE工具的采用指南 GB/T 20917 信息技术软件工程软件测量过程 FZ/T 80011（所有部分）服装CAD电子数据交换格式 3 术语和定义 GB/T 15557界定的以及下列术语和定义适用于本文件。 3.1 服装CAD技术 garment CAD technology 利用计算机辅助人工进行服装设计、制版、放码、排料的技术。 3.2 服装CAD制版 garment CAD pattern design 进行服装版样绘制、编辑及修改等设计的过程。 3.3 服装CAD裁片修改 garment CAD modify pattern 对服装版样进行曲线变形、相似处理、剪切线处理及属性控制等修改操作。 3.4 服装CAD放码 garment CAD grading 对基准规格/号型衣片进行规则放缩，形成多规格/号型衣片的过程。 3.5 服装CAD排料 garment CAD marker making 根据服装版样进行裁片排布、参数设定及布料参数设定，并输出自动或交互式排料图的过程。 3.6 服装CAD绘图 garment CAD drawing 按版样、放码图及排料图以1:1比例通过绘图设备输出或输入CAM系统的过程。 4 服装CAD软件功能要求 4.1 制版功能 4.1.1 画矩形：绘制一个几何矩形。 4.1.2 画曲线：绘制一条曲线。 4.1.3 作垂线：通过给定线段上的一点作与该线段垂直（90°）的线段。 4.1.4 画水平/垂直线：按给定长度绘制水平或垂直线段（水平为Y坐标相同，垂直为X坐标相同）。
