FZ/T 93046-2018棉精梳机

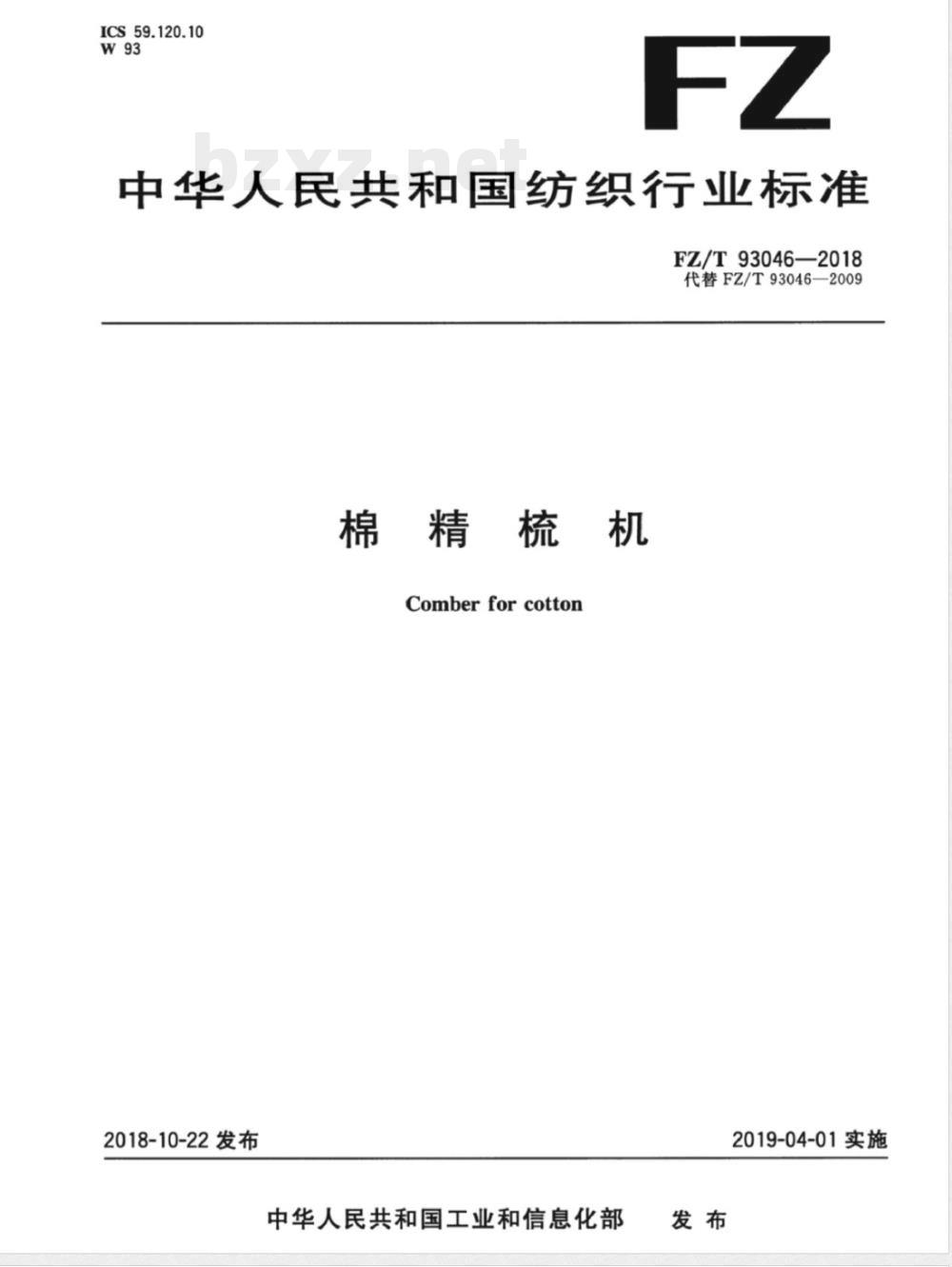

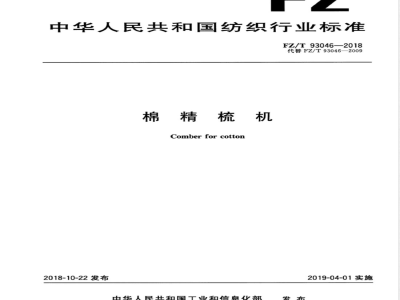

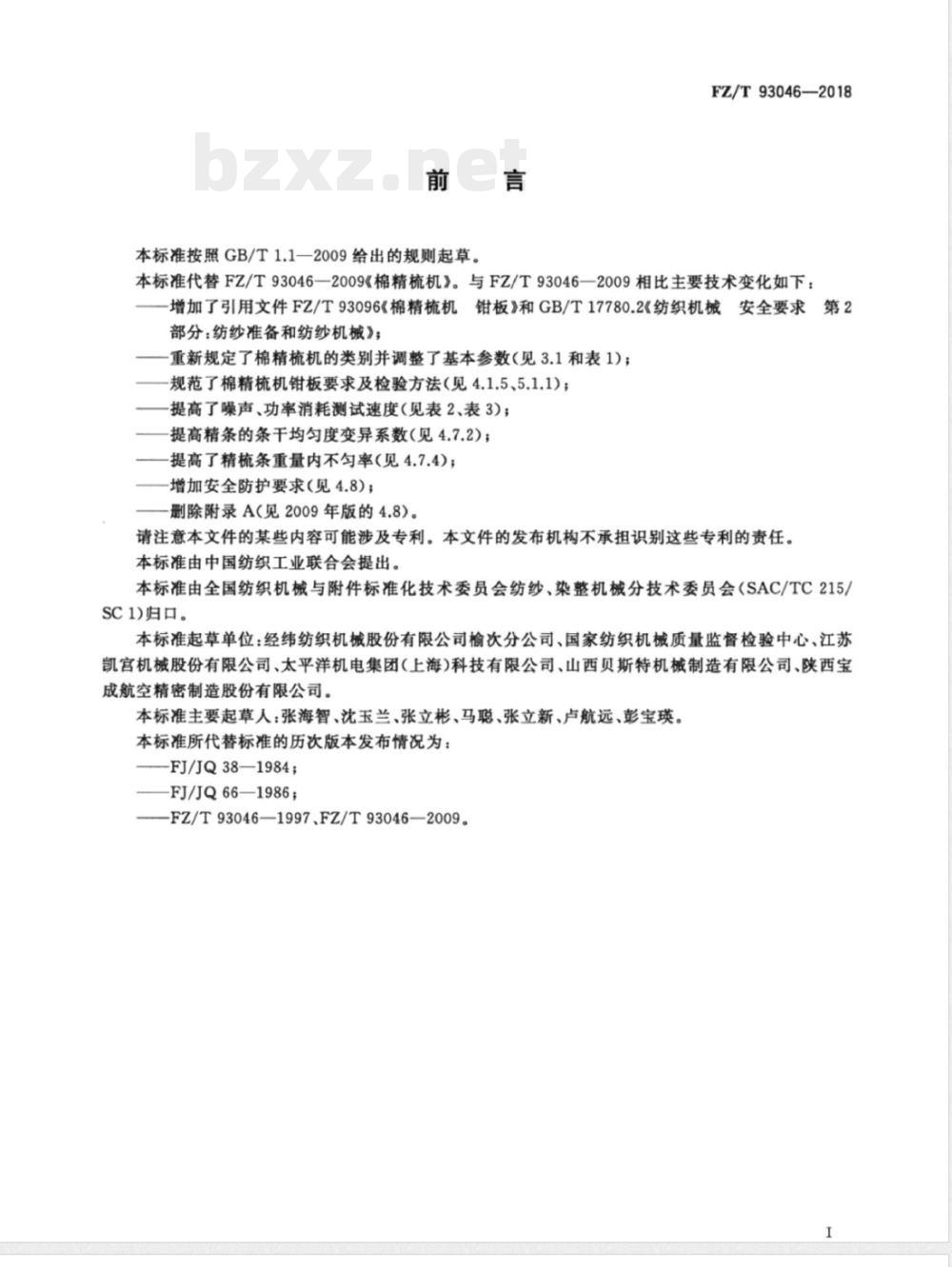

ICS 59.120.10 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93046—2018 代替 FZ/T 93046—2009 棉精梳机 Comber for cotton 2018-10-22 发布 2019-04-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 FZ/T 93046—2009《棉精梳机》。与 FZ/T 93046—2009 相比，主要技术变化如下： ——增加了引用文件 FZ/T 93096《棉精梳机钳板》和 GB/T 17780.2《纺织机械安全要求 第2部分：纺纱准备和纺纱机械》； ——重新规定了棉精梳机的类别并调整了基本参数； ——规范了棉精梳机钳板要求及检验方法； ——提高了噪声、功率消耗测试速度； ——提高了精条的条干均匀度变异系数要求； ——提高了精梳条重量内不匀率要求； ——增加了安全防护要求； ——删除了附录A。 请注意，本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：经纬纺织机械股份有限公司榆次分公司、国家纺织机械质量监督检验中心、江苏凯宫机械股份有限公司、太平洋机电集团（上海）科技有限公司、山西贝斯特机械制造有限公司、陕西宝成航空精密制造股份有限公司。 本标准主要起草人：张海智、沈玉兰、张立彬、马聪、张立新、卢航远、彭宝瑛。 本标准所代替标准的历次版本发布情况为： ——FJ/JQ 38—1984； ——FJ/JQ 66—1986； ——FZ/T 93046—1997； ——FZ/T 93046—2009。 1 范围 本标准规定了棉精梳机的分类与基本参数、要求、试验方法、检验规则、标志以及包装、运输、贮存。 本标准适用于棉精梳工序的精梳机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB 2894 安全标志及其使用导则 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 6003.1—2012 试验筛 技术要求和检验 第1部分：金属丝编织网试验筛 GB/T 7111.2 纺织机械噪声测试规范 第2部分：纺前准备和纺部机械 GB/T 17780.2—2012 纺织机械安全要求 第2部分：纺纱准备和纺纱机械 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌 型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌 内容 FZ/T 90110—2013 纺织机械通用项目质量检验规范 FZ/T 92070 棉精梳机锡林 FZ/T 92071 棉精梳机分离辊 FZ/T 92077 棉精梳机顶梳 FZ/T 93051 纺纱准备和纺纱机械 上罗拉包覆物用胶管 FZ/T 93096 棉精梳机钳板 JB/T 5967—2007 气动件及系统用空气介质质量等级 JB/T 7929—1999 齿轮传动装置清洁度 3 分类与基本参数 3.1 分类 按设计速度（钳次/分）分为： ——普通型； ——高速型。 3.2 基本参数 基本参数见表1。 表1 基本参数 ——设计速度：普通型 300～450 钳次/分； ——喂入棉卷数：8～16 个； ——条筒尺寸： ·直径：2.5～5； ——牵伸倍数：按工艺要求配置； ——精条定量：按工艺要求配置； ——落棉率：按工艺要求配置。 最高工艺速度不得低于设计速度的80%。 4 要求 4.1 主要专件和部件 4.1.1 棉精梳机锡林应符合 FZ/T 92070 的规定。 4.1.2 棉精梳机分离辊应符合 FZ/T 92071 的规定。 4.1.3 棉精梳机顶梳应符合 FZ/T 92077 的规定。 4.1.4 棉精梳机牵伸胶辊应符合 FZ/T 93051 的规定。 4.1.5 棉精梳机钳板应符合 FZ/T 93096 的规定。 4.2 机械传动系统 4.2.1 各传动机件安装正确，运转平稳，无异常振动和声响。 4.2.2 各传动系统润滑良好，无渗、漏油现象。 4.2.3 车头油浴箱内清洁度不大于1 g。 4.2.4 各传动轴承温升不大于20 ℃。 4.3 自动控制系统 4.3.1 自动控制系统应满足设备运行稳定、安全及工艺要求。
