FZ/T 93047-2011针刺机

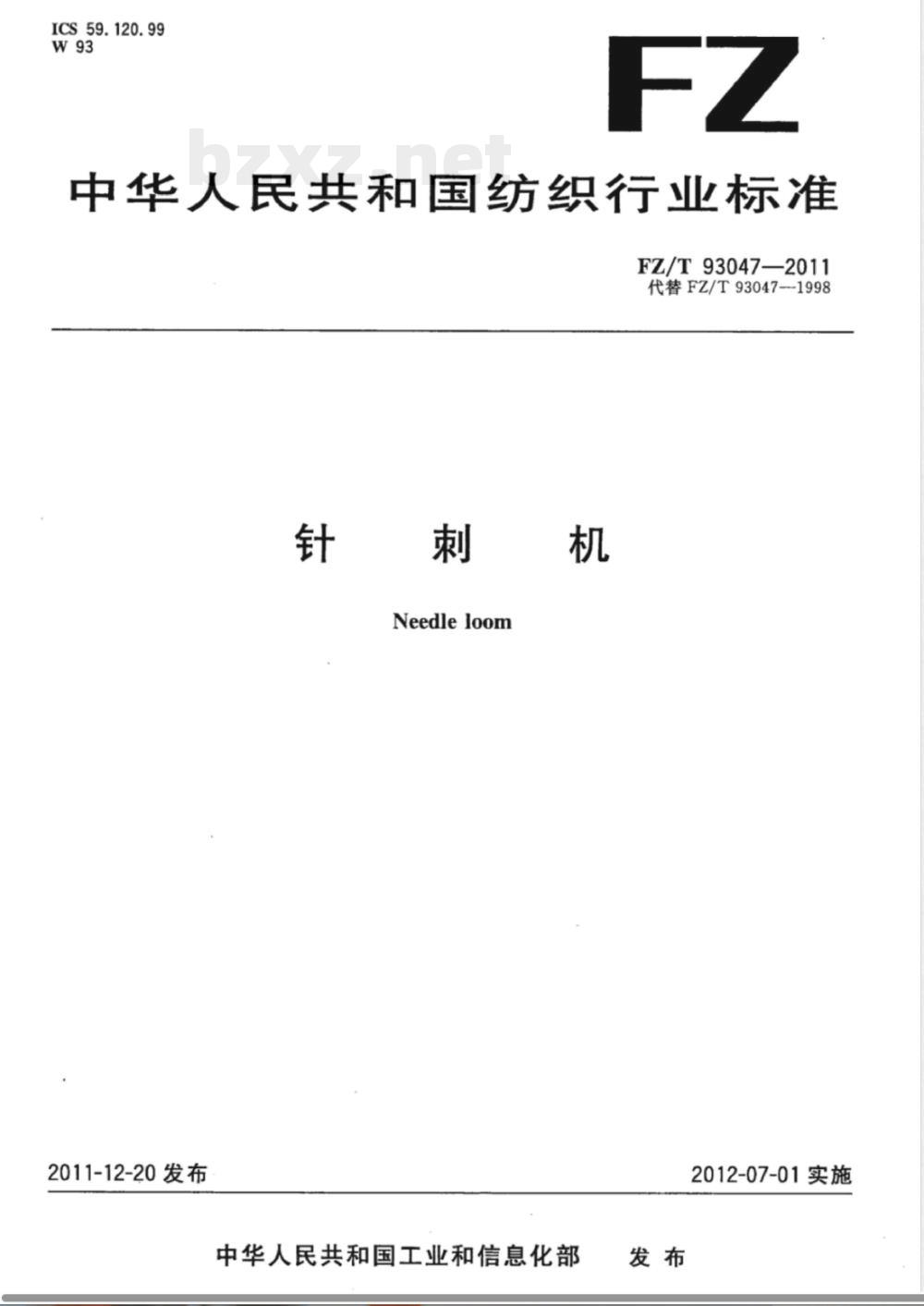

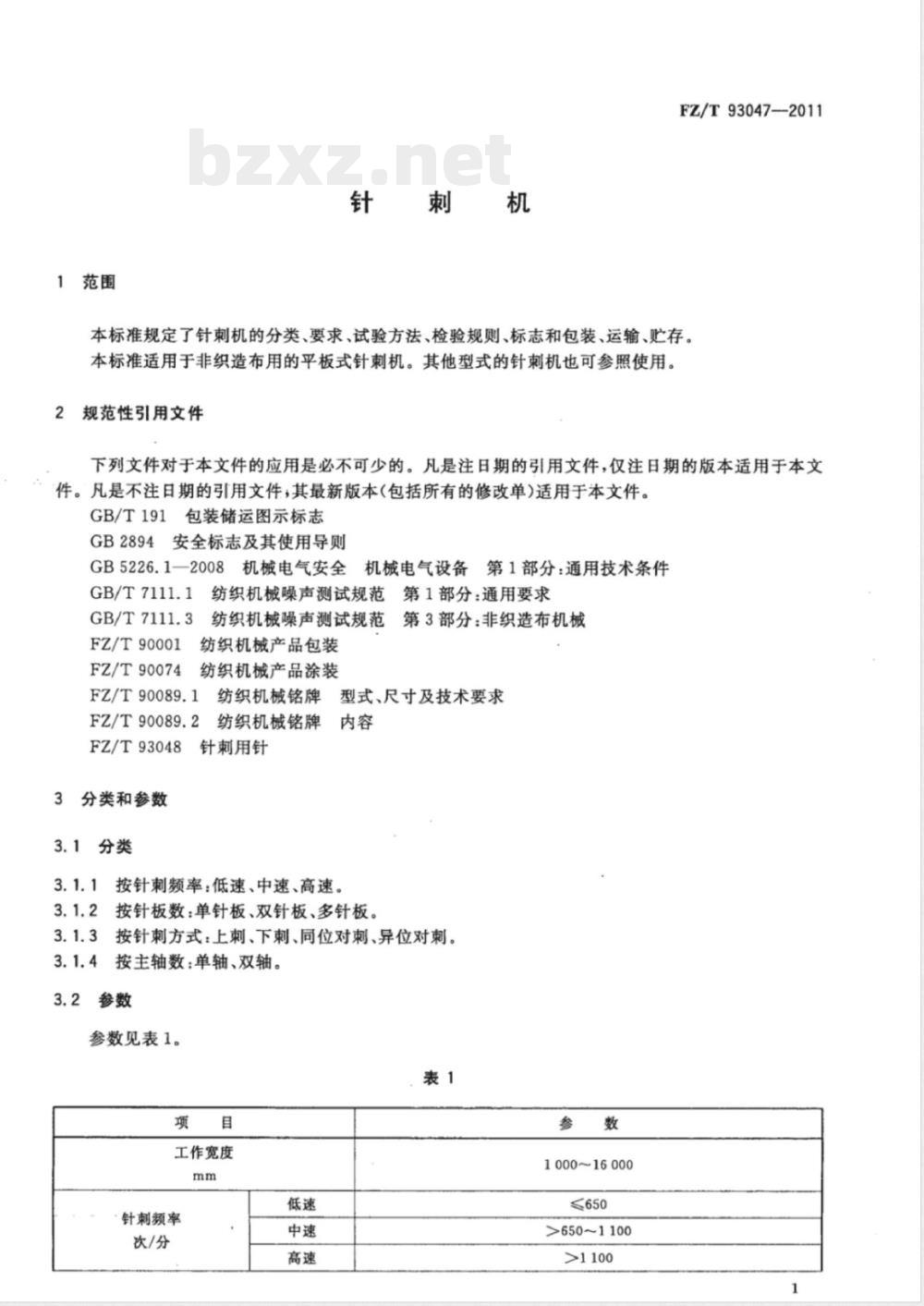

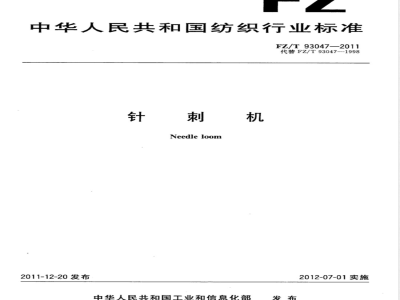

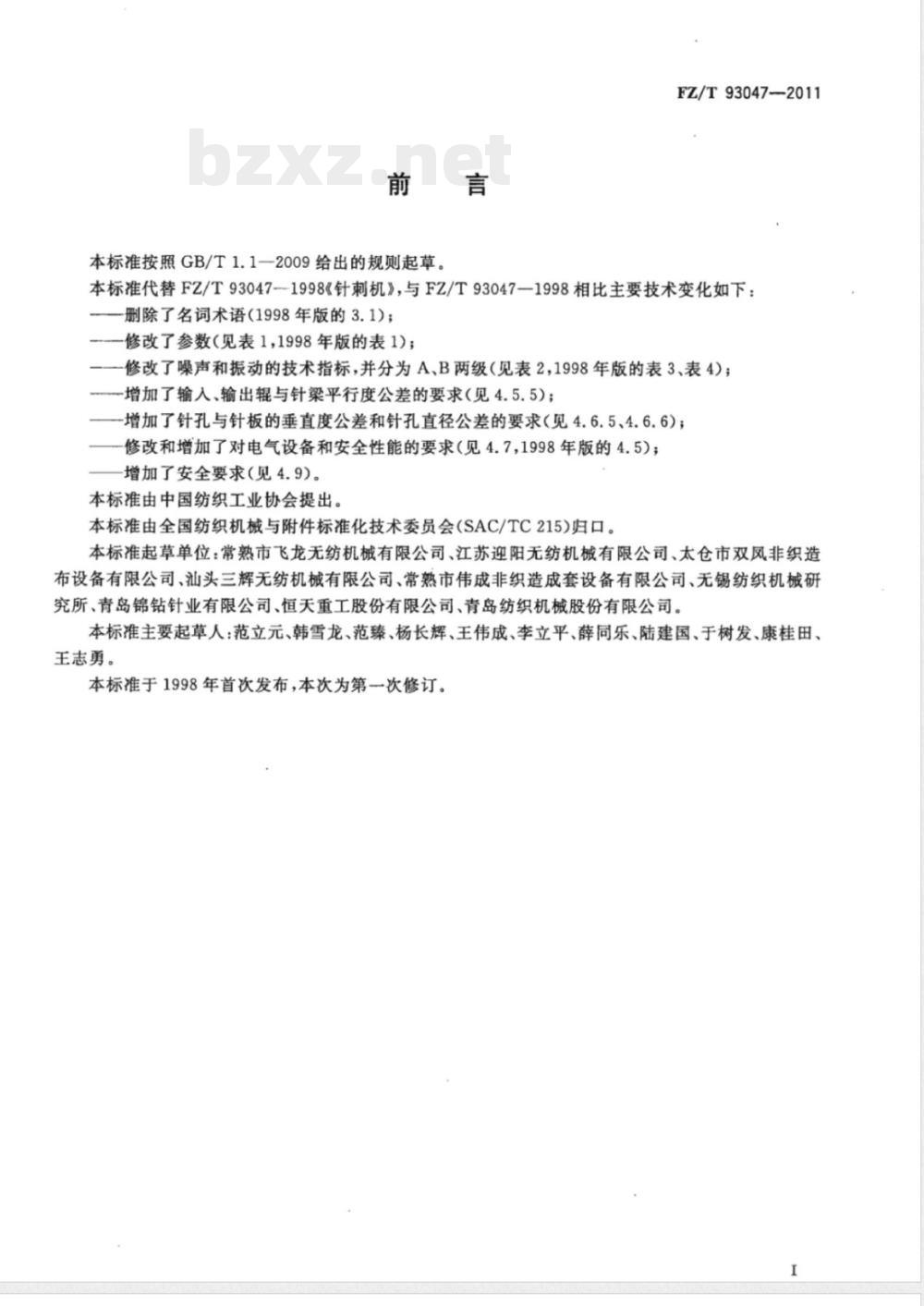

ICS 59.120.99 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93047—2011 代替 FZ/T 93047—1998 针刺机 Needle loom 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 FZ/T 93047—1998《针刺机》。与 FZ/T 93047—1998 相比，主要技术变化如下： ——删除了名词术语； ——修改了参数； ——修改了噪声和振动技术指标，并分为A、B两级； ——增加了输入、输出辊与针梁平行度公差的要求； ——增加了针孔与针板垂直度公差和针孔直径公差的要求； ——修改并增加了对电气设备和安全性能的要求； ——增加了安全要求。 本标准由中国纺织工业协会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：常熟市飞龙无纺机械有限公司、江苏迎阳无纺机械有限公司、太仓市双风非织造布设备有限公司、汕头三辉无纺机械有限公司、常熟市伟成非织造成套设备有限公司、无锡纺织机械研究所、青岛锦钻针业有限公司、恒天重工股份有限公司、青岛纺织机械股份有限公司。 本标准主要起草人：范立元、韩雪龙、范臻、杨长辉、王伟成、李立平、薛同乐、陆建国、于树发、康桂田、王志勇。 本标准于1998年首次发布，本次为第一次修订。 1 范围 本标准规定了针刺机的分类、要求、试验方法、检验规则、标志以及包装、运输、贮存。 本标准适用于非织造布用的平板式针刺机，其他型式的针刺机也可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB 2894 安全标志及其使用导则 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.3 纺织机械噪声测试规范 第3部分：非织造布机械 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌 型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌 内容 FZ/T 93048 针刺用针 3 分类和参数 3.1 分类 3.1.1 按针刺频率分类： ——低速； ——中速； ——高速。 3.1.2 按针板数分类： ——单针板； ——双针板； ——多针板。 3.1.3 按针刺方式分类： ——上刺； ——下刺； ——同位对刺； ——异位对刺。 3.1.4 按主轴数分类： ——单轴； ——双轴。 3.2 参数 参数见表1。 表1 参数 ——工作宽度：1000 mm～16000 mm； ——针刺频率： ·低速：≤650 次/分； ·中速：>650～1100 次/分； ·高速：>1100 次/分； ——针刺动程：25 mm、30 mm、35 mm、40 mm、45 mm、50 mm、60 mm； ——针刺机输入、输出速度：0.6 m/min～15.0 m/min； ——植针密度： ·单针板：1000～9000 针/米； ·双针板：2000～18000 针/米。 4 要求 4.1 成品质量 4.1.1 成品表面应平整，无明显针痕。 4.1.2 在半成品满足针刺工艺要求的情况下，成品质量应符合相关非织造布标准的规定。 4.2 功率消耗 空车运转时主电机功率消耗应不大于其额定功率的70%。 4.3 噪声 空车运转时全机噪声（发射声压级）应符合表2规定。 表2 噪声与振动要求 低速型（500 次/分）： ——A级噪声：≤78.0 dB(A)； ——B级噪声：≤84.0 dB(A)； ——最大振幅： ·A级：X向0.010 mm、Y向0.020 mm、Z向0.030 mm； ·B级：X向0.020 mm、Y向0.040 mm、Z向0.100 mm。 中速型（800 次/分）： ——A级噪声：≤82.0 dB(A)； ——B级噪声：≤86.0 dB(A)； ——最大振幅： ·A级：X向0.020 mm、Y向0.030 mm、Z向0.040 mm； ·B级：X向0.040 mm、Y向0.060 mm、Z向0.120 mm。 高速型（1200 次/分）： ——A级噪声：≤90.0 dB(A)； ——B级噪声：≤94.0 dB(A)； ——最大振幅： ·A级：X向0.030 mm、Y向0.040 mm、Z向0.050 mm； ·B级：X向0.060 mm、Y向0.080 mm、Z向0.140 mm。 4.4 振动 空车运转时机器最大振幅应符合表2规定。 4.5 传动系统 4.5.1 机器应运转平稳，无异常振动和声响。 4.5.2 主轴轴承温升应符合相关技术要求。
