FZ/T 93048.2-2021针刺机用针 第2部分：叉形针

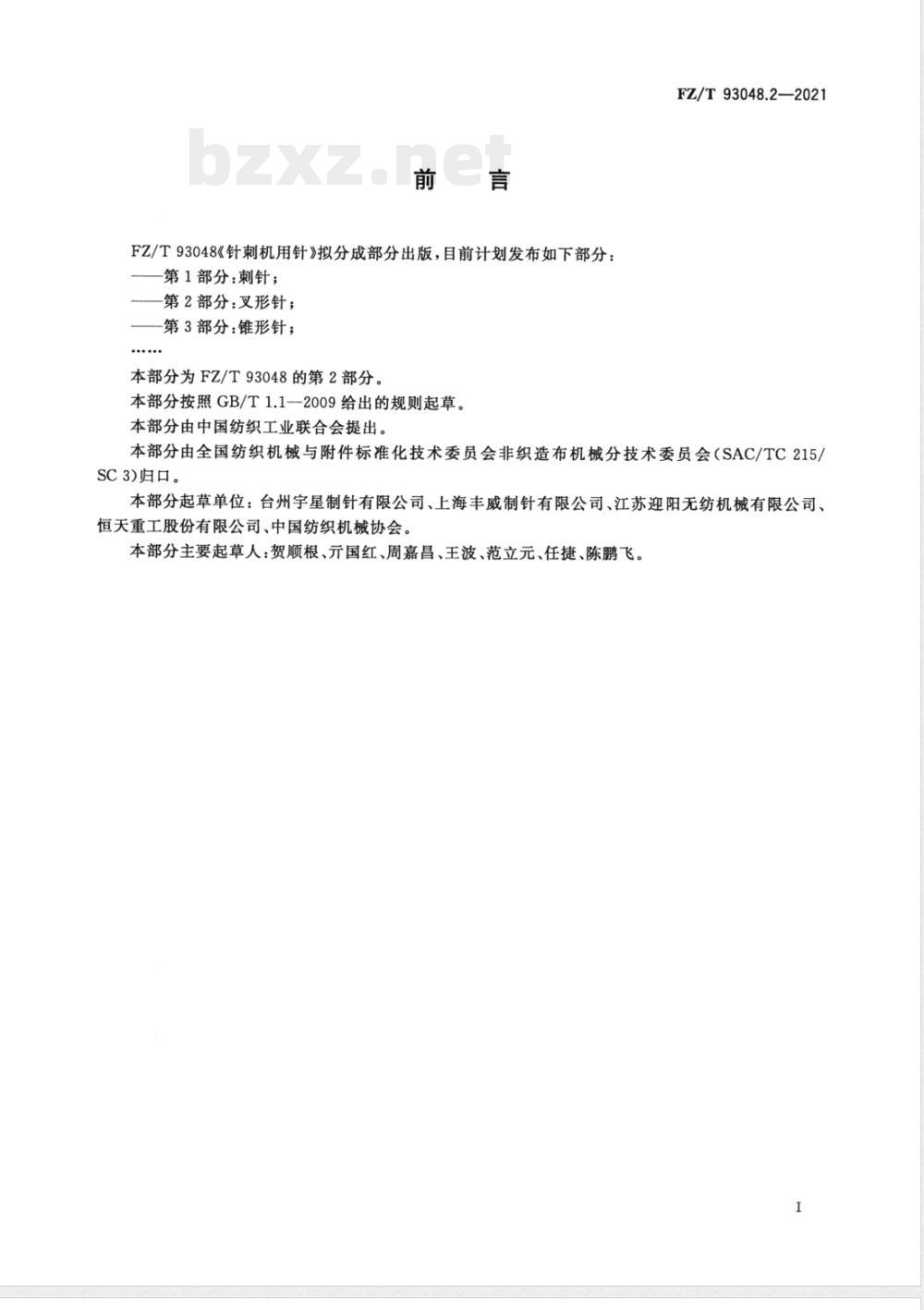

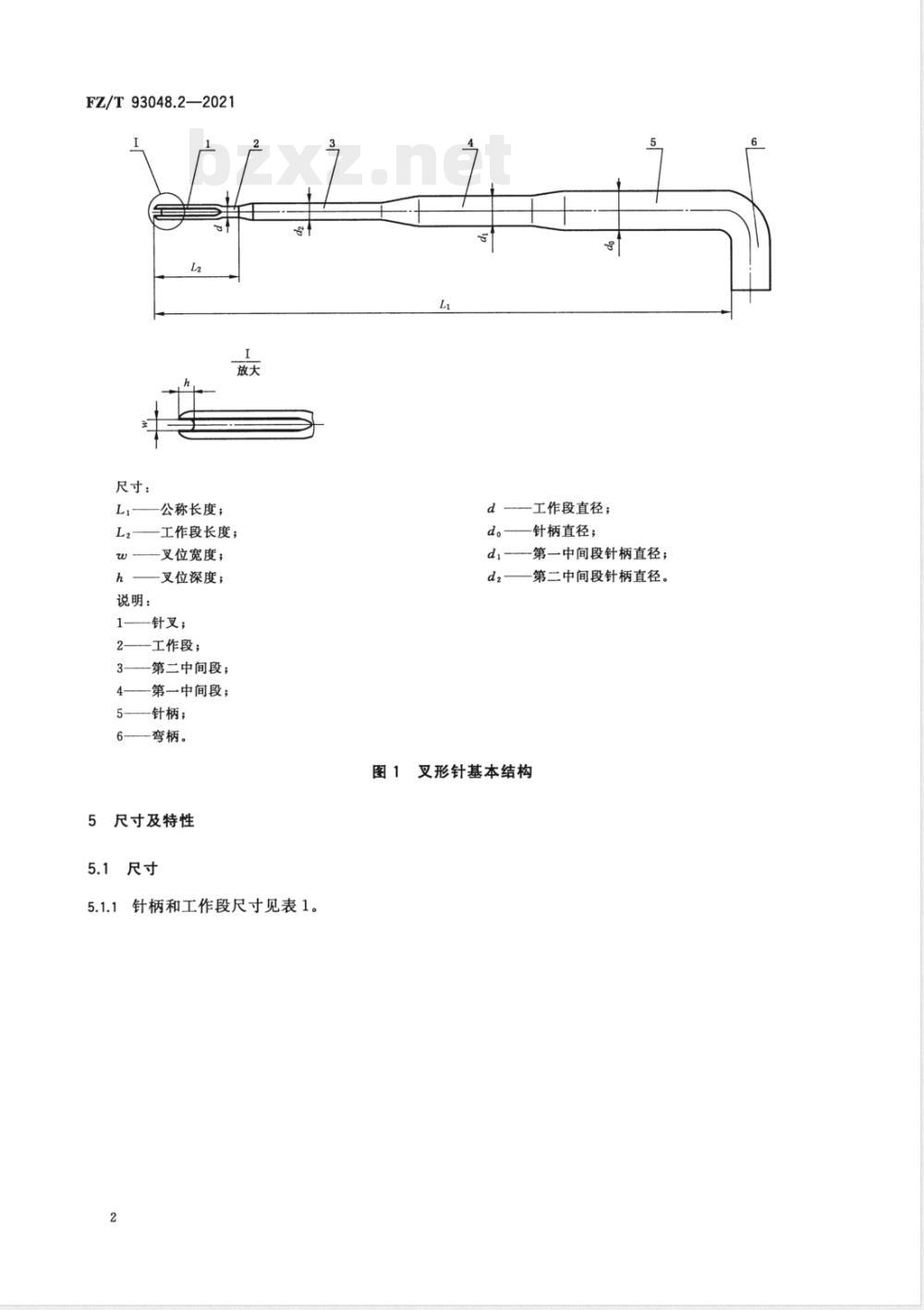

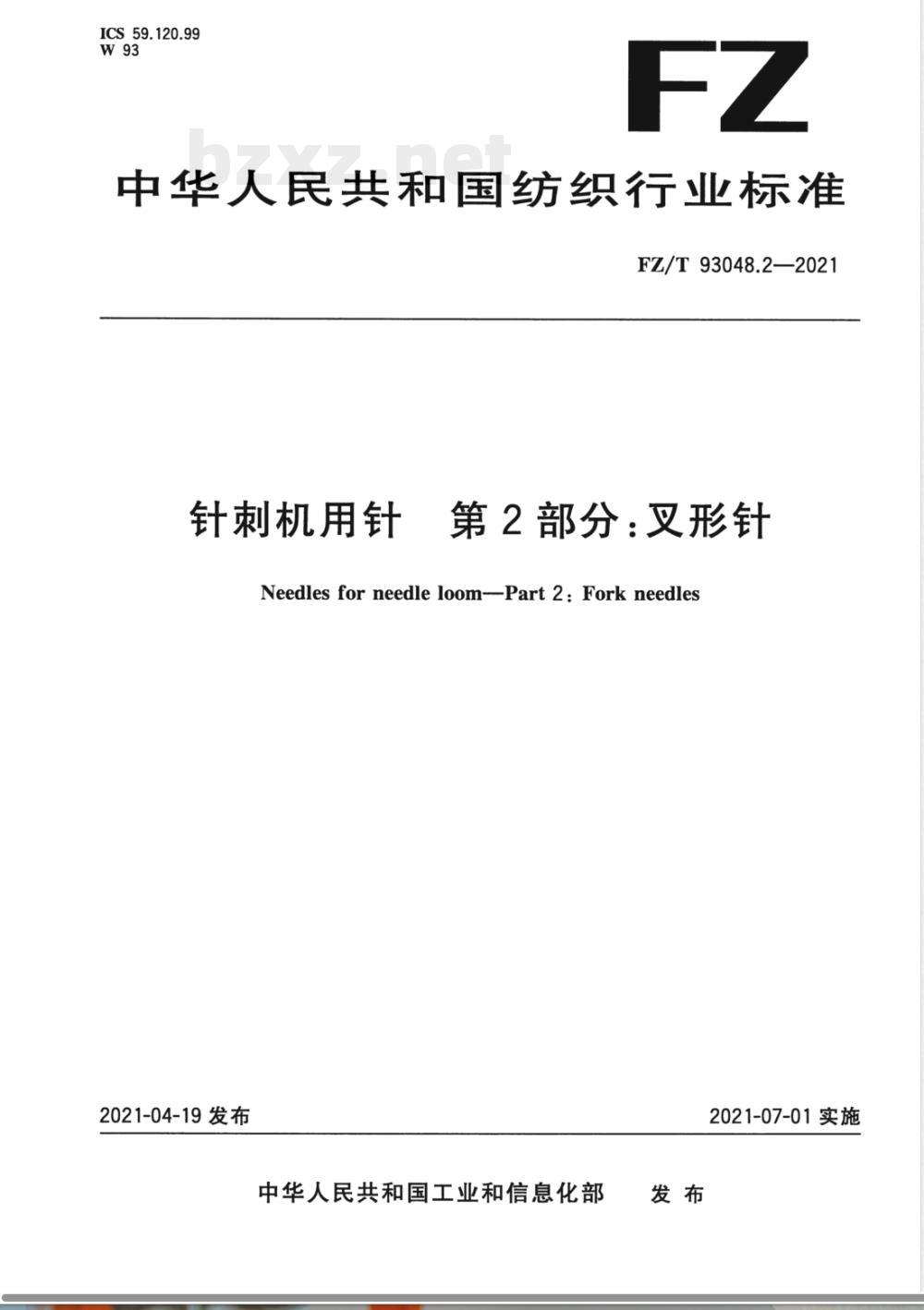

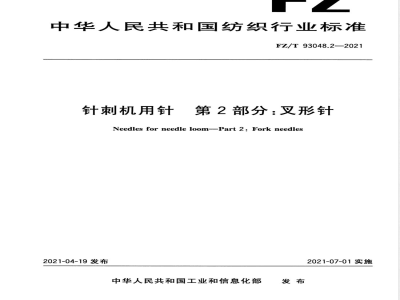

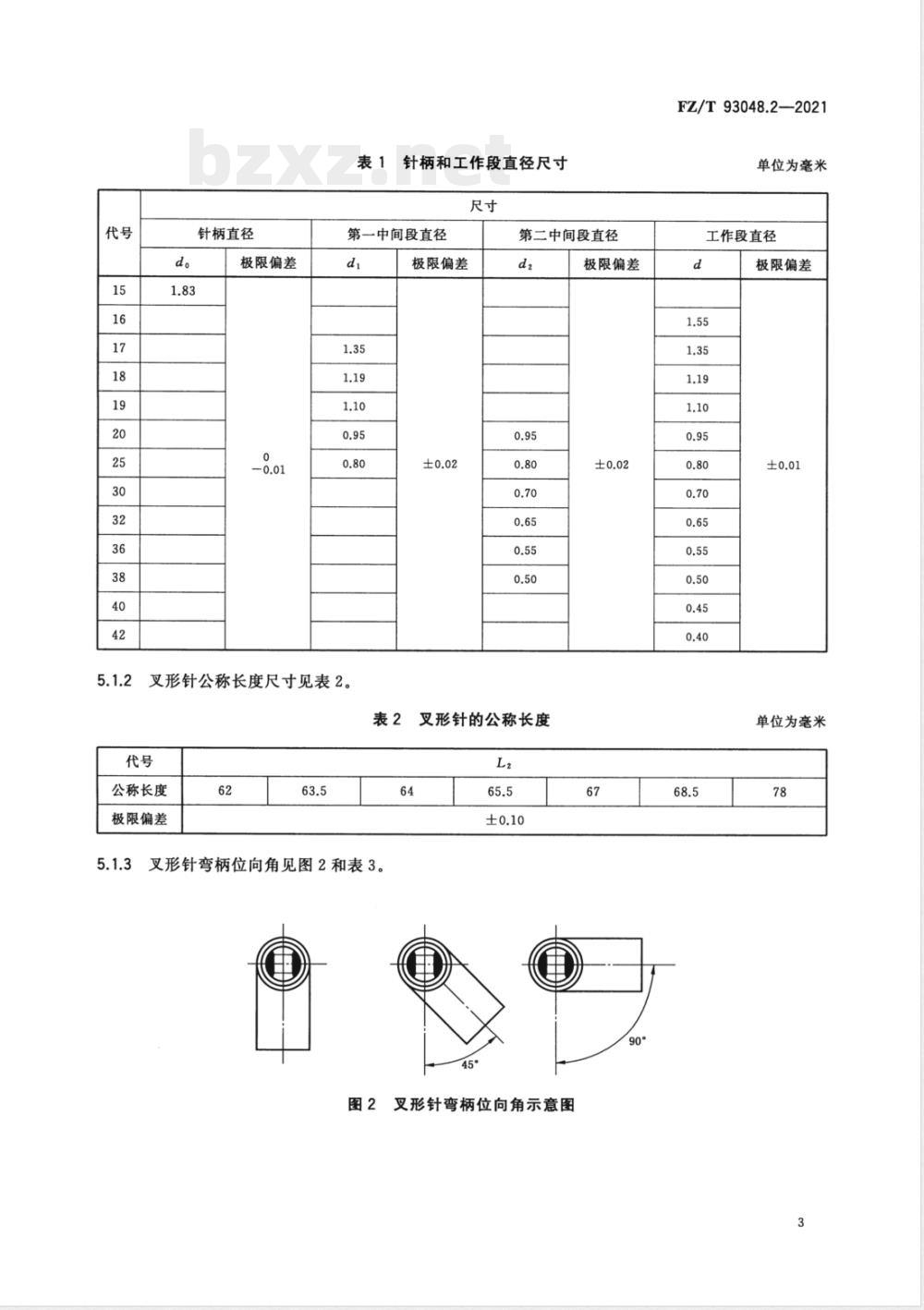

ICS 59.120.99 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93048.2—2021 针刺机用针 第2部分：叉形针 Needles for needle loom—Part 2: Fork needles 2021-04-19发布 2021-07-01实施 中华人民共和国工业和信息化部 发布 前言 FZ/T 93048《针刺机用针》拟分部分出版，目前计划发布如下部分： — 第1部分：刺针； — 第2部分：叉形针； — 第3部分：锥形针。 本部分为FZ/T 93048的第2部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分由中国纺织工业联合会提出。 本部分由全国纺织机械与附件标准化技术委员会非织造布机械分技术委员会（SAC/TC215/SC3）归口。 本部分起草单位：台州宇星制针有限公司、上海丰威制针有限公司、江苏迎阳无纺机械有限公司、恒天重工股份有限公司、中国纺织机械协会。 本部分主要起草人：贺顺根、元国红、周嘉昌、王波、范立元、任捷、陈鹏飞。 1 范围 FZ/T 93048的本部分规定了针刺叉形针的术语与定义、分类与基本结构、尺寸与特性、标记。 本部分适用于对非织造、针织和机织物等进行起绒或提花的针刺机用叉形针（以下简称“叉形针”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 FZ/T 93048.1—2020 针刺机用针 第1部分：刺针术语和定义 3 术语和定义 下列术语和定义适用于本文件。 3.1 叉形针（fork needles） 针刺机上利用其叉口对非织造、针织和机织物等进行起绒或提花的器件。 3.2 叉位宽度（fork width） 叉形针叉口内侧的宽度，见图1。 3.3 叉位深度（fork depth） 叉形针叉口内侧的深度，见图1。 4 分类与基本结构 4.1 分类 叉形针按照叉口的尺寸分为两类： — 普通型：叉位宽度≥0.1 mm，代号为“1”； — 细口型：叉位宽度＜0.1 mm，代号为“g”。 4.2 基本结构 叉形针的基本结构见图1。 图1结构说明： 1——针叉； 2——工作段； 3——第二中间段； 4——第一中间段； 5——针柄； 6——弯柄。 主要尺寸说明： L——公称长度； L2——工作段长度； w——叉位宽度； h——叉位深度； d——工作段直径； d0——针柄直径； d1——第一中间段直径； d2——第二中间段直径。 5 尺寸及特性 5.1 尺寸 5.1.1 针柄和工作段尺寸见表1。 表1 针柄和工作段直径尺寸（单位：毫米） 代号：15、16、17、18、19、20、25、30、32、36、38、40、42。 针柄直径d0：1.83，极限偏差0～-0.01。 第一中间段直径d1： 1.35、1.19、1.10、0.95、0.80。 第二中间段直径d2： 0.95、0.80、0.70、0.65、0.55、0.50。 工作段直径d： 1.55、1.35、1.19、1.10、0.95、0.80、0.70、0.65、0.55、0.50、0.45、0.40。 工作段直径极限偏差：±0.01。 5.1.2 叉形针公称长度尺寸见表2。 表2 叉形针的公称长度（单位：毫米） 公称长度L：62、63.5、64、65.5、67、68.5、78。 极限偏差：±0.10。 5.1.3 叉形针弯柄位向角见图2和表3。 图2 叉形针弯柄位向角示意图。 表3 叉形针弯柄位向角代号及偏差： — 代号V：0°； — 代号Z：45°； — 代号D：90°。 5.1.4 普通型叉形针叉位尺寸见表4，细口型叉形针的叉位尺寸见表5。 表4 普通型叉形针叉位尺寸及偏差： 代号0、1、2、3、4、5、6、7、8、9。 对应叉位宽度w： 0.10、0.15、0.20、0.25、0.30、0.35、0.40、0.50、0.60、0.70 mm。 5.2 特性 5.2.1 叉形针应符合规定的尺寸与结构要求。 5.2.2 叉形针表面应光洁，无裂纹、毛刺及明显缺陷。
