首页 > 其他行业标准 > FZ/T 93054-2019转杯纺纱机 分梳辊
FZ/T 93054-2019

基本信息

标准号: FZ/T 93054-2019

中文名称:转杯纺纱机 分梳辊

标准类别:其他行业标准

英文名称:Rotor type open-end spinning machine—Opening roller

标准状态:现行

发布日期:2019-12-24

实施日期:2020-07-01

出版语种:简体中文

下载格式:.pdf .zip

相关标签: 转杯 纺纱机

标准分类号

标准ICS号:纺织和皮革技术>>纺织机械>>59.120.10纺纱、加捻和卷曲变形机械

中标分类号:纺织>>纺织机械与器具>>W93纺部机械与器具

关联标准

替代情况:替代FZ/T 93054-2010

出版信息

出版社:中国标准出版社

页数:12页

标准价格:16.0

出版日期:2020-04-01

相关单位信息

起草人:吉云飞、徐向红、薛庆、徐辉、许亮、石焕强、王剑浪、刘恒

起草单位:无锡市宏飞工贸有限公司、国家纺织机械质量监督检验中心、金轮针布(江苏)有限公司、保定市金桥纺机配件有限公司、安徽日发纺织机械有限公司、浙江泰坦股份有限公司、浙江精功科技股份有限公司、经纬智能纺织机械有限公司

归口单位:全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会(SAC/TC 215/SC 1)

提出单位:中国纺织工业联合会

发布部门:中华人民共和国工业和信息化部

主管部门:全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会(SAC/TC 215/SC 1)

标准简介

本标准规定了转杯纺纱机分梳辊的分类、标记和参数、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于转杯纺纱机分梳辊。


标准图片预览

FZ/T 93054-2019转杯纺纱机  分梳辊
FZ/T 93054-2019转杯纺纱机  分梳辊
FZ/T 93054-2019转杯纺纱机  分梳辊
FZ/T 93054-2019转杯纺纱机  分梳辊
FZ/T 93054-2019转杯纺纱机  分梳辊

标准内容

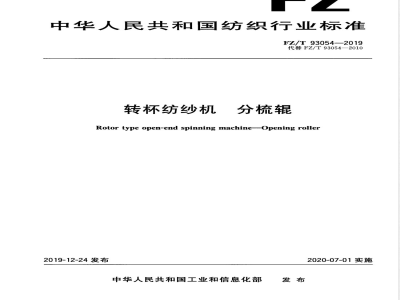

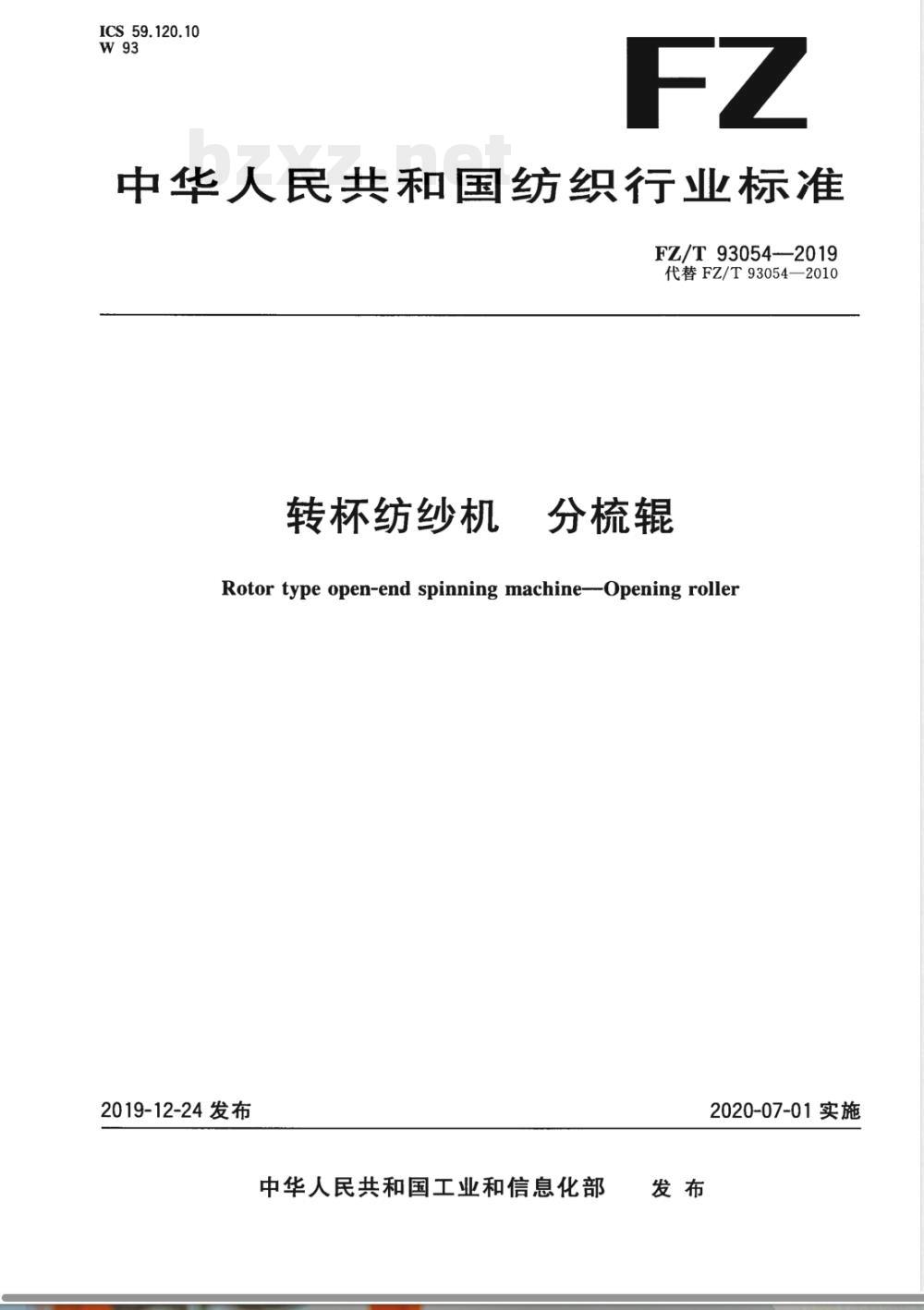

ICS 59.120.10
中华人民共和国纺织行业标准
FZ/T93054-2019
代替FZ/T93054—2010
转杯纺纱机
分梳辊
Rotor type open-end spinning machine--Opening roller2019-12-24发布
中华人民共和国工业和信息化部发布
2020-07-01实施

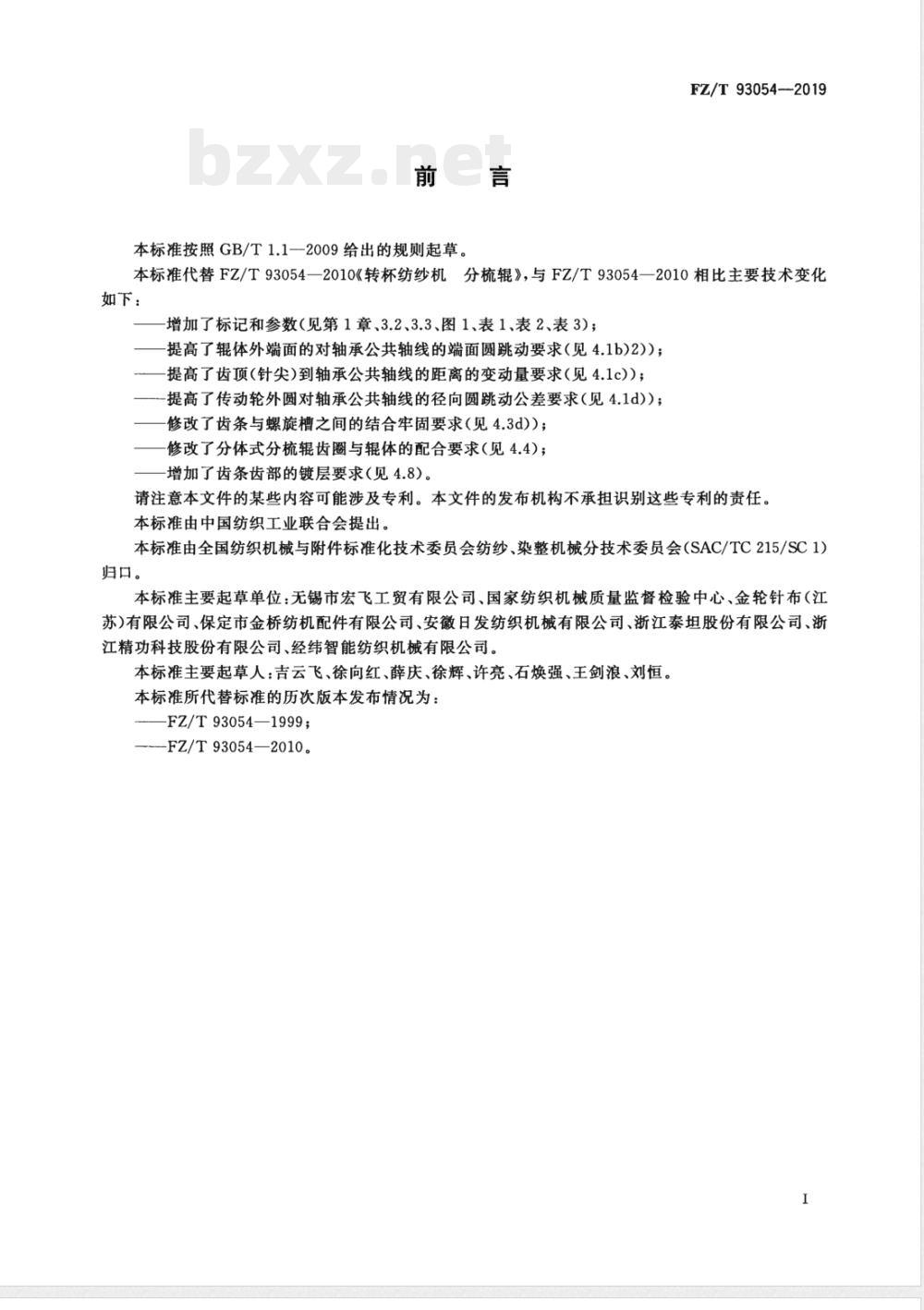

本标准按照GB/T1.1一2009给出的规则起草。FZ/T93054-2019
本标准代替FZ/T93054—2010《转杯纺纱机分梳辊》,与FZ/T93054—2010相比主要技术变化如下:
增加了标记和参数(见第1章、3.2、3.3、图1、表1、表2、表3);提高了辊体外端面的对轴承公共轴线的端面圆跳动要求(见4.1b)2));提高了齿项(针尖)到轴承公共轴线的距离的变动量要求(见4.1c));-提高了传动轮外圆对轴承公共轴线的径向圆跳动公差要求(见4.1d));修改了齿条与螺旋槽之间的结合牢固要求(见4.3d));修改了分体式分梳辊齿圈与辊体的配合要求(见4.4);增加了齿条齿部的镀层要求(见4.8)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会(SAC/TC215/SC1)归口。下载标准就来标准下载网
本标准主要起草单位:无锡市宏飞工贸有限公司、国家纺织机械质量监督检验中心、金轮针布(江苏)有限公司、保定市金桥纺机配件有限公司、安徽日发纺织机械有限公司、浙江泰坦股份有限公司、浙江精功科技股份有限公司、经纬智能纺织机械有限公司。本标准主要起草人:吉云飞、徐向红、薛庆、徐辉、许亮、石焕强、王剑浪、刘恒。本标准所代替标准的历次版本发布情况为:-FZ/T93054—1999;
FZ/T93054—2010。

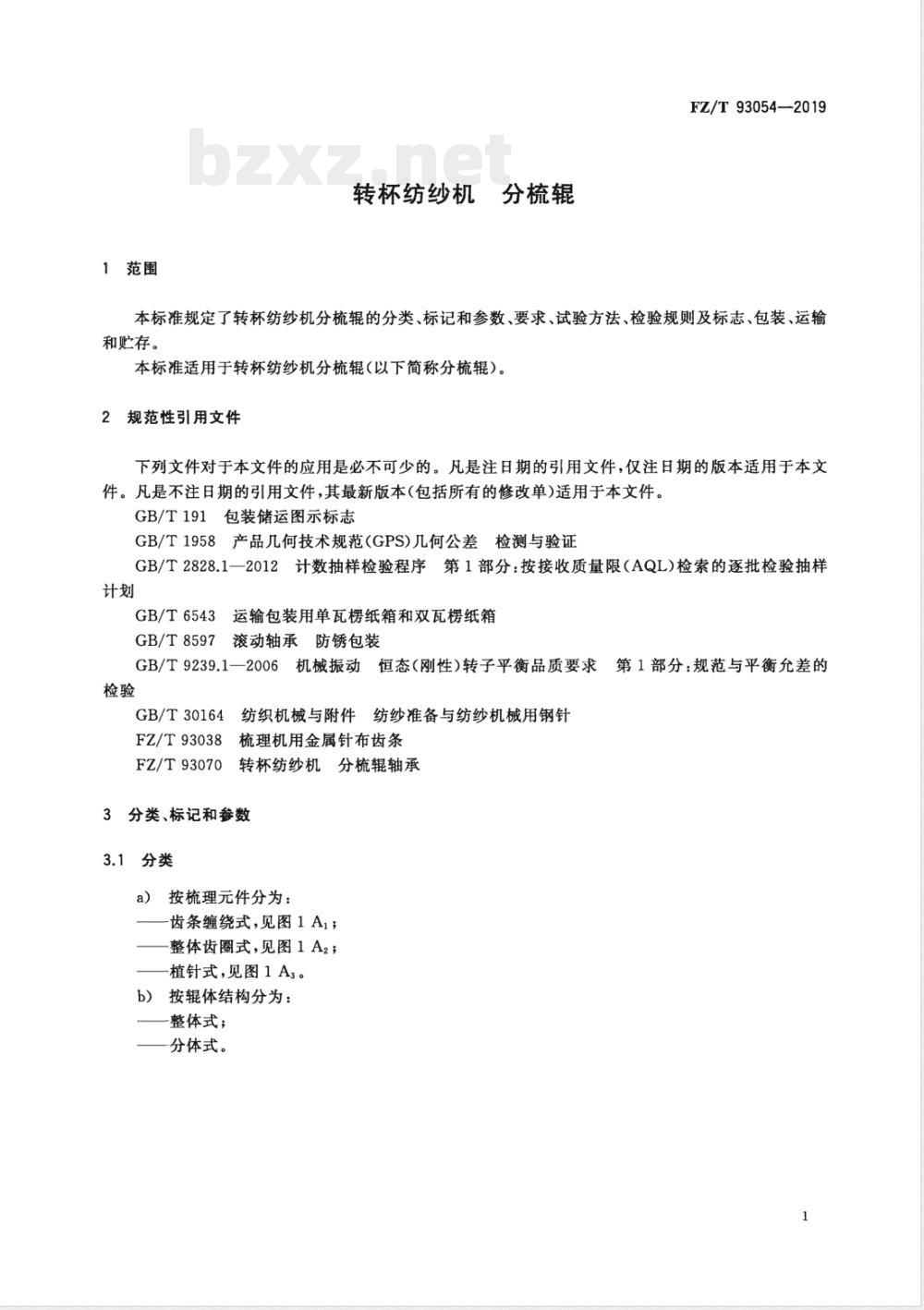

1范围
转杯纺纱机分梳辊
FZ/T93054—2019
本标准规定了转杯纺纱机分梳辊的分类、标记和参数、要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于转杯纺纱机分梳辊(以下简称分梳辑)。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB/T1958产品几何技术规范(GPS)儿何公差检测与验证GB/T2828.1一2012计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
运输包装用单瓦楞纸箱和双瓦楞纸箱GB/T6543
GB/T8597滚动轴承防锈包装
GB/T9239.1一2006机械振动恒态(刚性)转子平衡品质要求第1部分:规范与平衡允差的检验
GB/T30164
FZ/T93038
FZ/T93070
纺织机械与附件纺纱准备与纺纱机械用钢针梳理机用金属针布齿条
转杯纺纱机分梳辊轴承
3分类、标记和参数
3.1分类
按梳理元件分为:
齿条缠绕式,见图1A1;
整体齿圈式,见图1A2;
植针式,见图1A3。
b)按辊体结构分为:
整体式;
一分体式。
FZ/T93054—2019

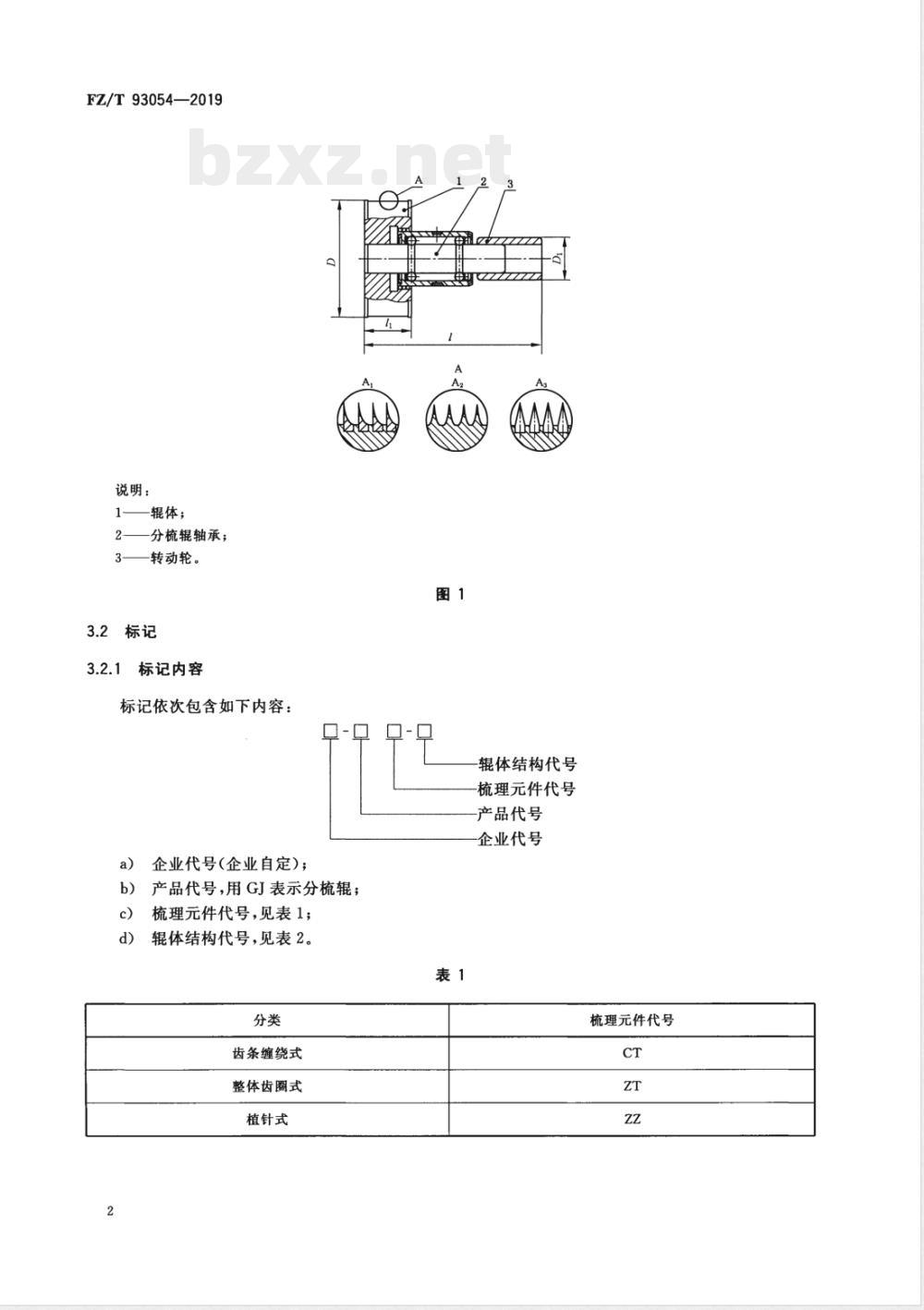

说明:
辊体;
分梳辊轴承;
转动轮。
标记内容
标记依次包含如下内容:
企业代号(企业自定);
产品代号,用GJ表示分梳辊;
梳理元件代号,见表1;
辊体结构代号,见表2。
齿条缠绕式
整体齿圈式
植针式
辊体结构代号
梳理元件代号
-产品代号
企业代号
梳理元件代号
标记示例
整体式
分体式
辊体结构代号
FZ/T93054—2019
示例:某企业生产的梳理元件为齿条缠绕式辊体结构的分体式分梳辊,其标记为:-GJCT-F。3.3参数

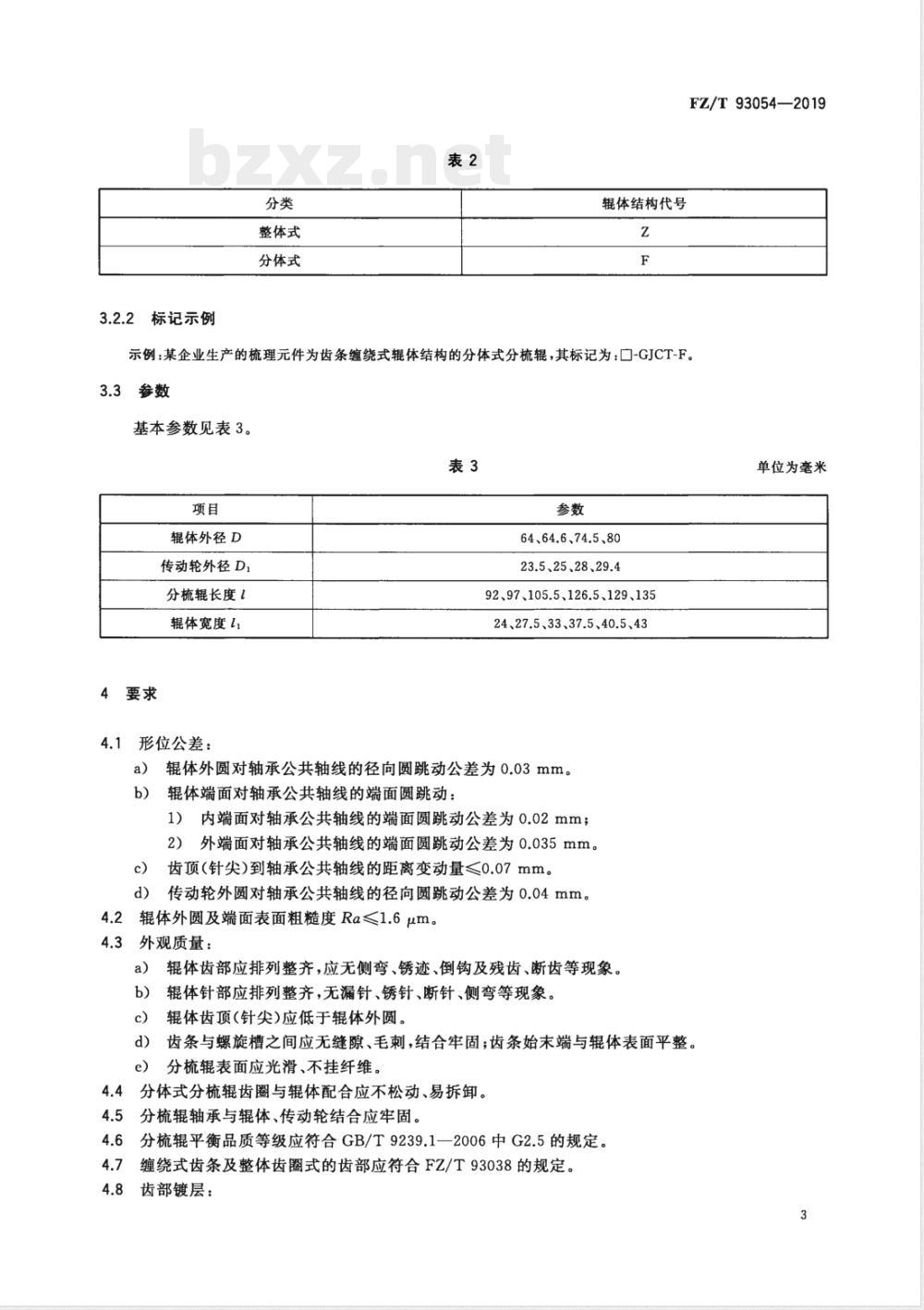

基本参数见表3。
辊体外径D
传动轮外径D1
分梳辊长度1
辊体宽度11
4要求
4.1形位公差:
64、64.6、74.5、80
23.5、25、28、29.4
92、97、105.5、126.5、129、13524、27.5、33、37.5、40.5、43辊体外圆对轴承公共轴线的径向圆跳动公差为0.03mm。a)
辊体端面对轴承公共轴线的端面圆跳动:b
1)内端面对轴承公共轴线的端面圆跳动公差为0.02mm;2)外端面对轴承公共轴线的端面圆跳动公差为0.035mm。c)
齿顶(针尖)到轴承公共轴线的距离变动量<0.07mm。传动轮外圆对轴承公共轴线的径向圆跳动公差为0.04mm。d)
辊体外圆及端面表面粗糙度Ra≤1.6μm。外观质量:
辊体齿部应排列整齐,应无侧弯、锈迹、倒钩及残齿、断齿等现象。辊体针部应排列整齐,无漏针、锈针、断针、侧弯等现象。辊体齿顶(针尖)应低于辊体外圆,齿条与螺旋槽之间应无缝隙、毛刺,结合牢固;齿条始末端与辊体表面平整。分梳辊表面应光滑、不挂纤维。分体式分梳辑辊齿圈与辊体配合应不松动、易拆卸。分梳辊轴承与辊体、传动轮结合应牢固。分梳辊平衡品质等级应符合GB/T9239.1一2006中G2.5的规定。缠绕式齿条及整体齿圈式的齿部应符合FZ/T93038的规定。齿部镀层:
单位为毫米
FZ/T93054—2019
a)齿部金刚石镀层应厚薄均匀,镀层厚度为0.03mm~0.04mm;b)齿部镍磷镀层应厚薄均匀,镀层厚度为0.025mm0.035mm。4.9植针式分梳辊植针应符合GB/T30164的规定。4.10转杯纺纱机分梳辊轴承应符合FZ/T93070的规定。5试验方法
5.1形位公差(4.1a)、4.1b)、4.1d)),按GB/T1958规定,用千分表检测。5.2齿顶(针尖)到轴承公共轴线距离变动量4.1c),以轴承的公共轴线为基准,将千分表的平表头置于单齿的齿顶(针尖)上(除头尾圈外),测多个齿顶(针尖),取其最大示值差。5.3辊体外圆及端面表面粗糙度(4.2),用表面粗糙度样板比对检测或用表面粗糙度仪检测。5.4辊体齿尖低于辊体外圆的要求4.3c),用分口尺检测。5.5齿条与螺旋槽表面质量4.3d),用棉条擦拭,轻吹后目测是否挂纤维。5.6结合牢固度(4.5),将辊体端面朝下放置,用5kg码(或50N的作用力)置于传动轮端面,目测辊体和转动轮有无松动。
5.7平衡品质等级(4.6),按GB/T9239.1的规定,用动平衡机检测。5.8缠绕式齿条及整体齿圈式的齿部(4.7),按FZ/T93038的规定检测。5.9齿部镀层的厚度(4.8),用测厚仪检测。5.10植针式分梳辊植针(4.9),按GB/T30164的规定检测。5.11转杯纺纱机分梳辊轴承(4.10),按FZ/T93070的规定检测。5.12其余项目(4.3a)、4.3b)、4.3e)、4.4),感官检测。6检验规则
6.1型式试验
6.1.1在下列情况之一时,应进行型式试验:a)产品的结构、材料、工艺有较大改变,可能影响产品性能时;b)新产品鉴定或老产品转厂定型生产时;出厂检验结果与上次型式检验有较大差异时;c)
d)产品停产两年以上恢复生产时;第三方进行质量检验时。
6.1.2检验项目:第4章。
6.2出广检验
6.2.1产品应经制造方检验部门检验合格,并附有产品质量合格证方可出厂。6.2.2检验项目:4.1~4.6。
6.3抽样方法和判定原则
6.3.1按GB/T2828.1一2012的规定,采用正常检验一次抽样方案,从正常检验开始,选用一般检验水平Ⅱ,接收质量限AQL为1.5
6.3.2样本经检验,若不合格品数小于拒收数,则判定该批样本符合标准要求,反之,判定该批样本不符合标准要求。
包装箱的储运图示、标志按GB/T191的规定。7.1
分梳辊表面应有产品标记,必要时标识旋向。7.2
包装、运输、贮存
FZ/T93054-2019
产品的防锈包装按GB/T8597的规定,运输包装按GB/T6543的规定,并有防震措施8.1
8.2瓦楞纸箱在储运过程中应避免雨雪、暴晒、受潮和污染,不得采用有损纸箱的运输、装卸及工具,8.3产品出厂后,在良好的防潮及通风贮存条件下,包装箱内产品的防潮、防锈有效期自出厂之日起为1年。
