FZ/T 93034-2017棉纺悬锭粗纱机

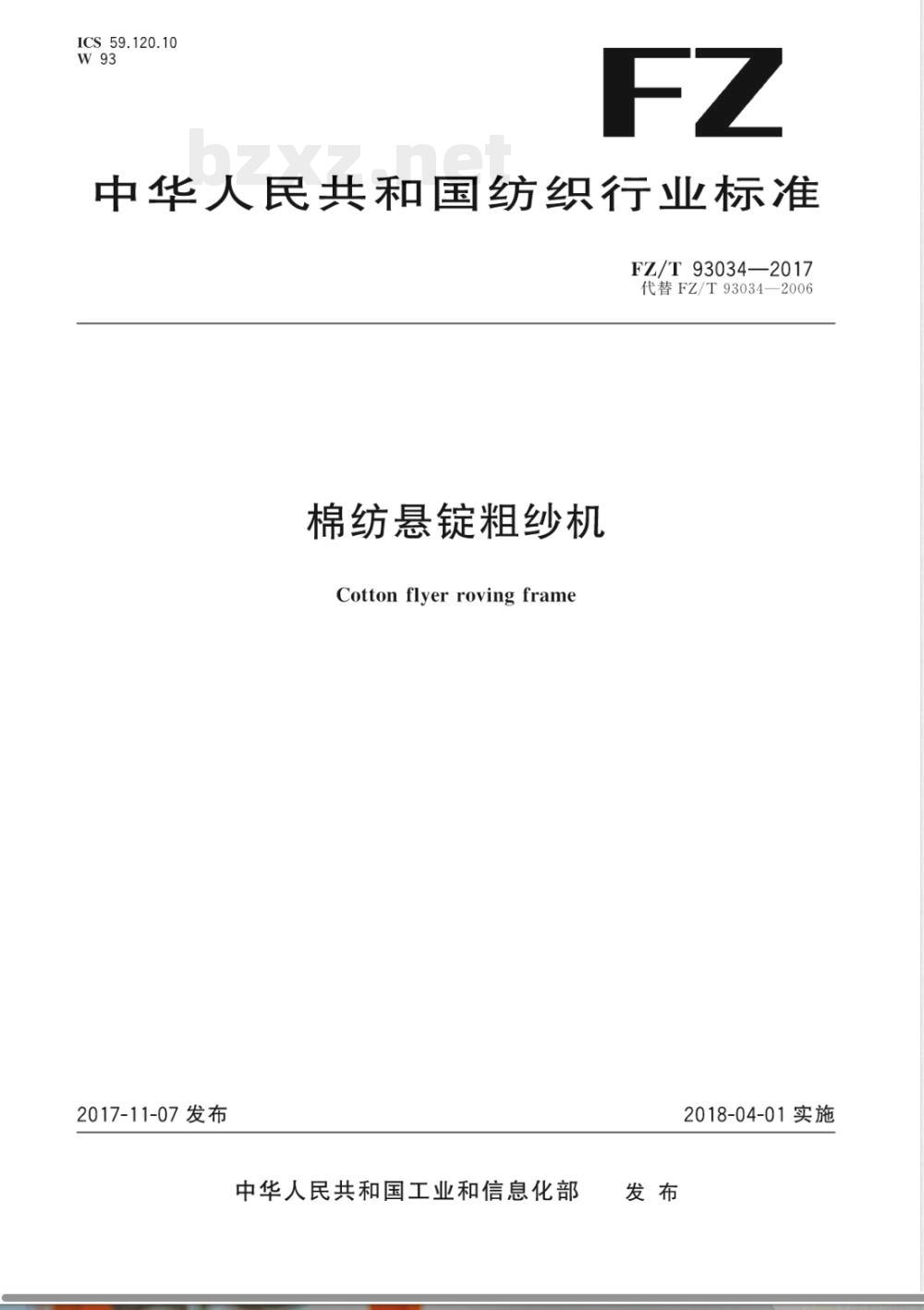

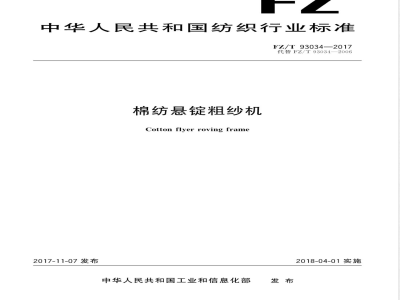

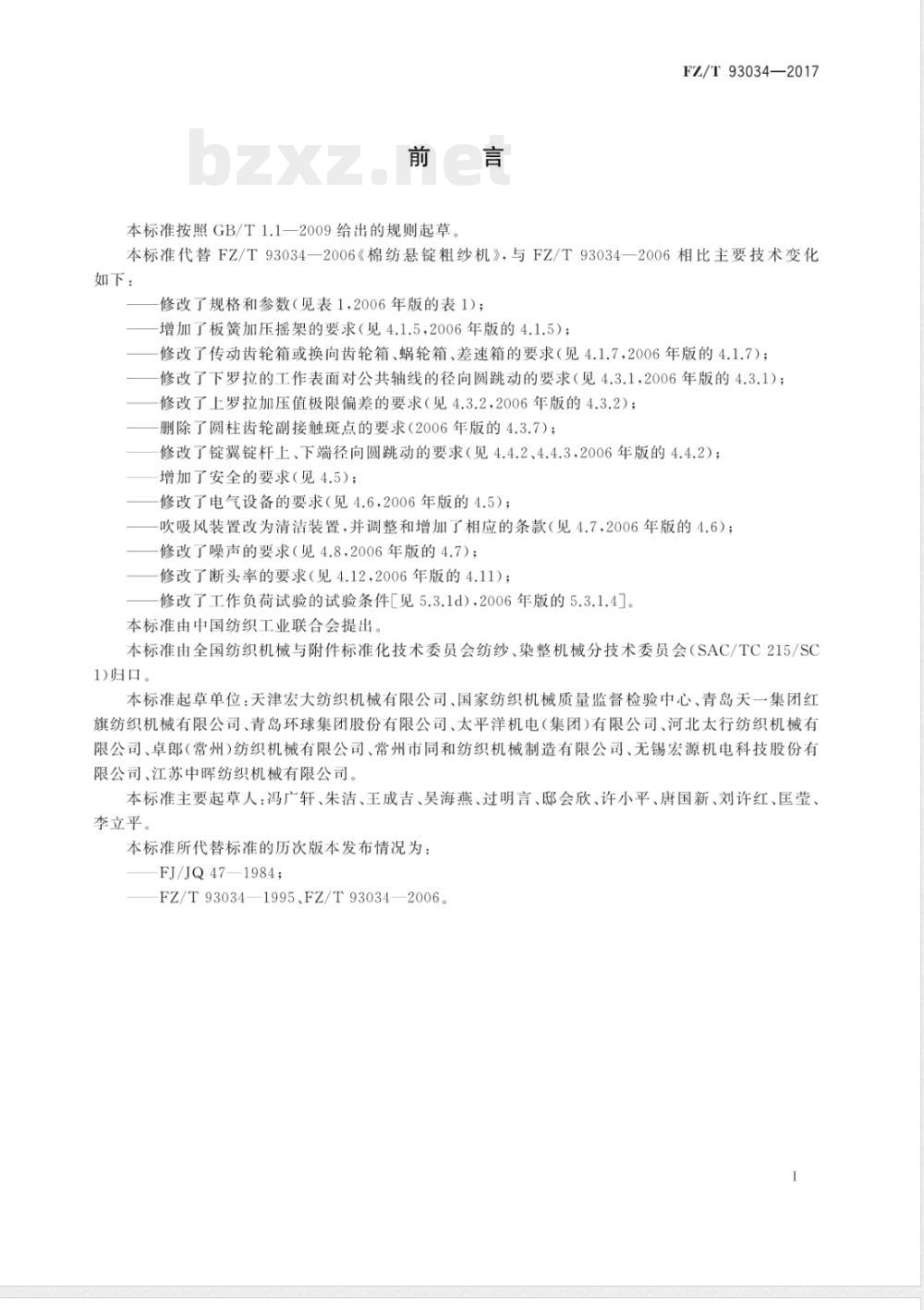

ICS 59.120.10 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93034—2017 代替 FZ/T 93034—2006 棉纺悬锭粗纱机 Cotton flyer roving frame 2017-11-07 发布 2018-04-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 93034—2006《棉纺悬锭粗纱机》，与FZ/T 93034—2006相比主要技术变化如下： - 修改了规格和参数； - 增加了板簧加压摇架的要求； - 修改了传动齿轮箱或换向齿轮箱、蜗轮箱、差速箱的要求； - 修改了下罗拉工作表面对公共轴线的径向圆跳动要求； - 修改了上罗拉加压值极限偏差要求； - 删除了圆柱齿轮副接触斑点要求； - 修改了锭翼锭杆上、下端径向圆跳动要求； - 增加了安全要求； - 修改了电气设备要求； - 将吹吸风装置改为清洁装置，并调整和增加了相应条款； - 修改了噪声要求； - 修改了断头率要求； - 修改了工作负荷试验的试验条件。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC 215/SC 1）归口。 本标准起草单位：天津宏大纺织机械有限公司、国家纺织机械质量监督检验中心、青岛天一集团红旗纺织机械有限公司、青岛环球集团股份有限公司、太平洋机电（集团）有限公司、河北太行纺织机械有限公司、卓郎（常州）纺织机械有限公司、常州市同和纺织机械制造有限公司、无锡宏源机电科技股份有限公司、江苏中晖纺织机械有限公司。 本标准主要起草人：冯广轩、朱洁、王成吉、吴海燕、过明言、邸会欣、许小平、唐国新、刘许红、压莹、李立平。 本标准所代替标准的历次版本发布情况为： - FJ/JQ 47—1984； - FZ/T 93034—1995； - FZ/T 93034—2006。 1 范围 本标准规定了棉纺悬锭粗纱机的分类、标记、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于棉及纤维长度在65 mm以下化纤等其他纤维的纯纺、混纺的棉纺悬锭粗纱机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB 2894 安全标志及其使用导则 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7111.2 纺织机械噪声测试规范 第2部分：纺前准备和纺部机械 GB/T 17626.2—2006 电磁兼容 试验和测量技术 静电放电抗扰度试验 GB/T 17626.4—2008 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T 17780.2 纺织机械安全要求 第2部分：纺纱准备和纺纱机械 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90086 纺织机械及附件 下罗拉轴承和有关尺寸 FZ/T 90089.1 纺织机械铭牌 型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 FZ/T 90110—2013 纺织机械通用项目质量检验规范 FZ/T 92013 SL系列上罗拉轴承 FZ/T 92024 LZ系列下罗拉轴承 FZ/T 92033 粗纱悬锭锭翼 FZ/T 92036 弹簧加压摇架 FZ/T 92072 气动加压摇架 FZ/T 92081 板簧加压摇架 FZ/T 93043 棉纺并条机 FZ/T 93064 棉粗纱机牵伸下罗拉 3 分类、规格和参数 3.1 分类 按传动型式分为： - 单电机传动； - 多电机传动。 3.2 规格和参数 规格和参数见表1。 表1 规格和参数 - 适纺线密度：适用于棉及化纤粗纱纺制 - 输出、喂入下罗拉最大中心距：根据机型规格配置 - 牵伸形式：多罗拉牵伸结构 - 下罗拉直径：按标准规格配置 - 上罗拉直径：按标准规格配置 - 牵伸倍数：满足粗纱工艺要求 - 捻度范围：按工艺设定 - 锭距：按设备型号配置 - 粗纱成形最大尺寸：符合工艺要求 - 筒管尺寸：按设备规格配置 - 锭翼工艺转速：按设备设计要求 - 加压形式：弹簧加压、气动加压或板簧加压 - 喂入架：满足连续稳定喂入要求
