FZ/T 93035-2011棉纺托锭粗纱机

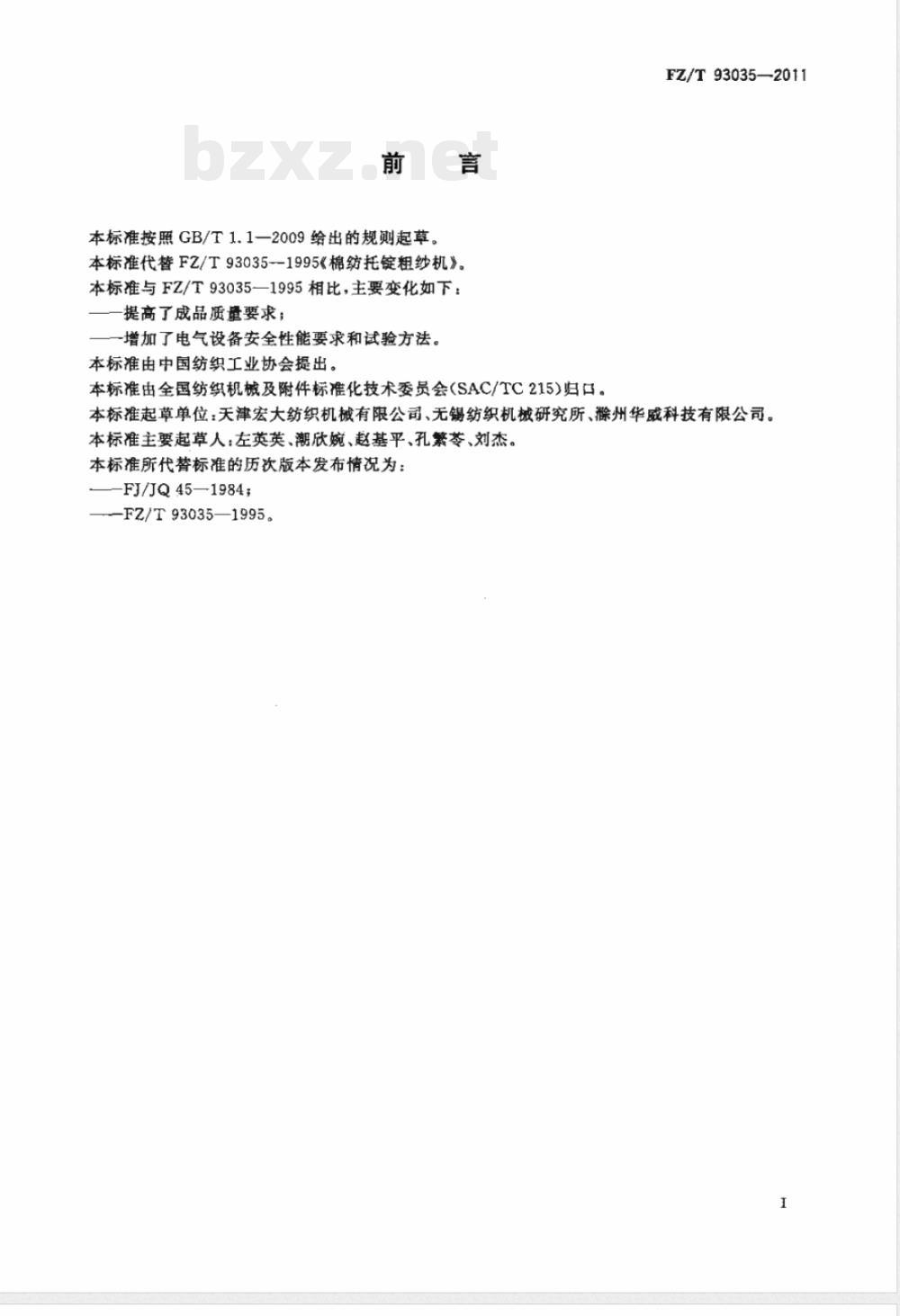

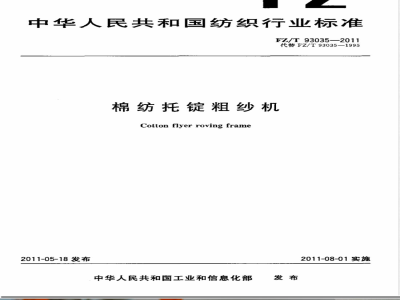

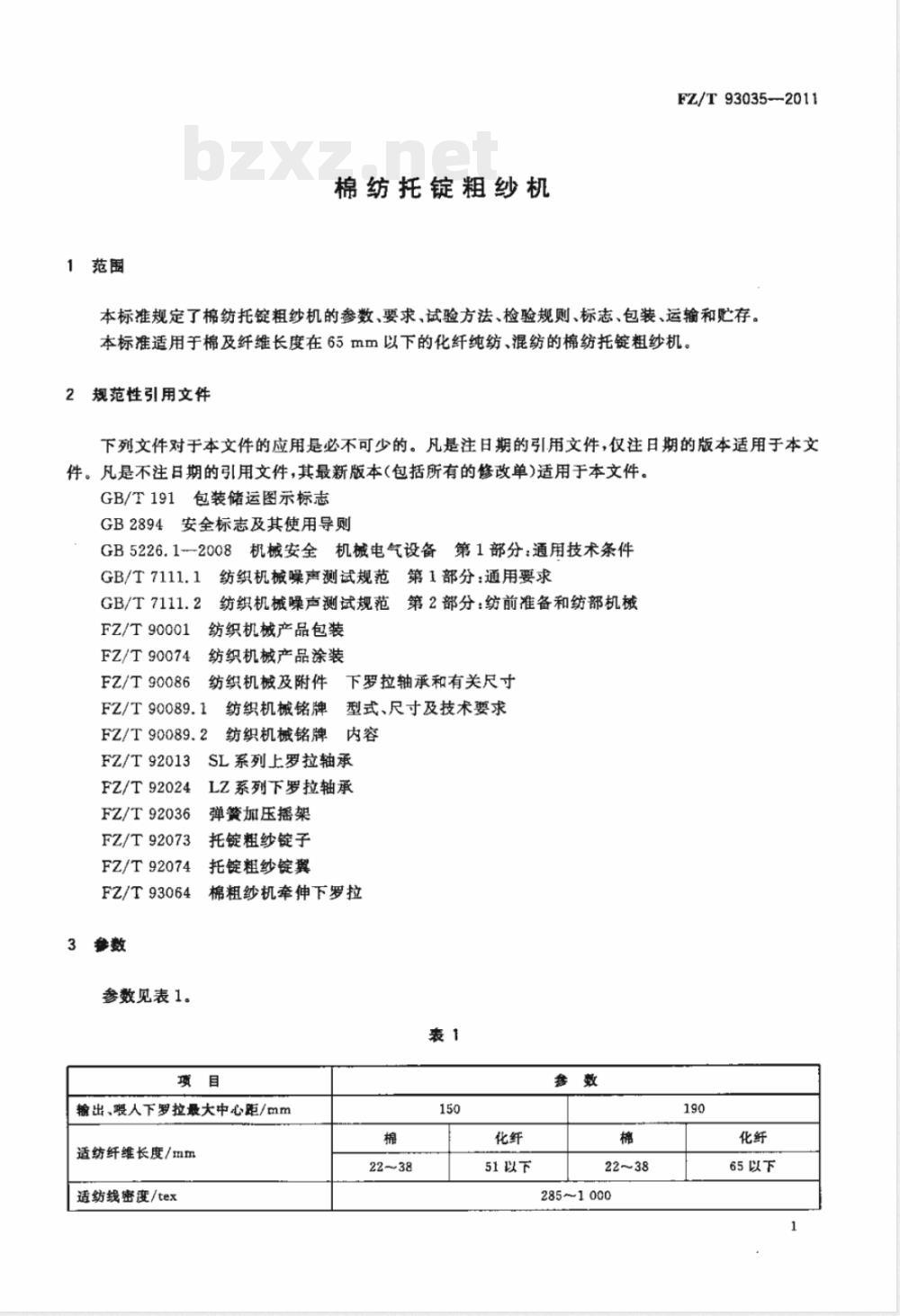

ICS 59.120.10 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93035—2011 代替 FZ/T 93035—1995 棉纺托锭粗纱机 Cotton flyer roving frame 2011-05-18 发布 2011-08-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 93035—1995《棉纺托锭粗纱机》。 本标准与FZ/T 93035—1995相比，主要变化如下： - 提高了成品质量要求； - 增加了电气设备安全性能要求和试验方法。 本标准由中国纺织工业协会提出。 本标准由全国纺织机械及附件标准化技术委员会（SAC/TC 215）归口。 本标准起草单位：天津宏大纺织机械有限公司、无锡纺织机械研究所、滁州华威科技有限公司。 本标准主要起草人：左英英、潮欣婉、赵基平、孔繁苓、刘杰。 本标准所代替标准的历次版本发布情况为： - FJ/JQ 45—1984； - FZ/T 93035—1995。 1 范围 本标准规定了棉纺托锭粗纱机的参数、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于棉及纤维长度在65 mm以下的化纤纯纺、混纺的棉纺托锭粗纱机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB 2894 安全标志及其使用导则 GB 5226.1—2008 机械安全 机械电气设备 第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.2 纺织机械噪声测试规范 第2部分：纺前准备和纺部机械 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90086 纺织机械及附件 下罗拉轴承和有关尺寸 FZ/T 90089.1 纺织机械铭牌 型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 FZ/T 92013 SL系列上罗拉轴承 FZ/T 92024 LZ系列下罗拉轴承 FZ/T 92036 弹簧加压摇架 FZ/T 92073 托锭粗纱锭子 FZ/T 92074 托锭粗纱锭翼 FZ/T 93064 棉粗纱机牵伸下罗拉 3 参数 参数见表1。 表1 参数 - 输出、喂入下罗拉最大中心距：150 mm、190 mm - 适纺纤维长度： - 棉：22 mm～38 mm - 化纤：51 mm以下、65 mm以下 - 适纺线密度： - 棉：285 tex～1000 tex - 下罗拉直径：28 mm、25 mm、28 mm - 上罗拉直径：31 mm、25 mm、31 mm - 牵伸倍数：5～12 - 捻度范围：18～70 格/10 m - 锭翼工艺转速：800 r/min - 牵伸型式：三罗拉双短皮圈、三罗拉长短皮圈 - 锭距：180 mm、194 mm、216 mm - 粗纱成型尺寸：φ135 mm×320 mm、φ142 mm×320 mm - 筒管尺寸：φ44 mm×360 mm、φ135 mm×320 mm 4 要求 4.1 主要专件 4.1.1 下罗拉应符合FZ/T 93064的规定。 4.1.2 上罗拉轴承应符合FZ/T 92013的规定。 4.1.3 下罗拉轴承应符合FZ/T 92024的规定。 4.1.4 下罗拉轴承座应符合FZ/T 90086的规定。 4.1.5 弹簧摇架应符合FZ/T 92036的规定。 4.1.6 粗纱托锭锭翼应符合FZ/T 92074的规定。 4.1.7 粗纱托锭锭子应符合FZ/T 92073的规定。 4.2 传动系统 4.2.1 机器运转平稳，无异常振动和声响。 4.2.2 各齿轮轴承、主轴轴承和锥轮轴承温升≤20℃。 4.2.3 车头内传动部件安装正确，润滑良好。 4.2.4 传动齿轮副啮合适当、转动轻快均匀，在齿宽方向差异≤1 mm。 4.2.5 车头内传动齿轮副接触斑点按高度方向≥30%，长度方向≥40%。 4.3 牵伸系统 4.3.1 在加压状态下，整列输出下罗拉的各工作表面对两相邻下罗拉轴承公共轴线的径向圆跳动公差为0.08 mm。 4.3.2 各列上罗拉加压值极限偏差按表2的规定。 表2 上罗拉加压值极限偏差 - 喂入、输出下罗拉最大中心距150 mm：+8%F - 喂入、输出下罗拉最大中心距190 mm：±8.5%F 注：F为罗拉的名义加压值。 4.3.3 罗拉轴承内环端面不超过外环端面。 4.3.4 在同锭位置上，各牵伸部件应运转协调、稳定。
