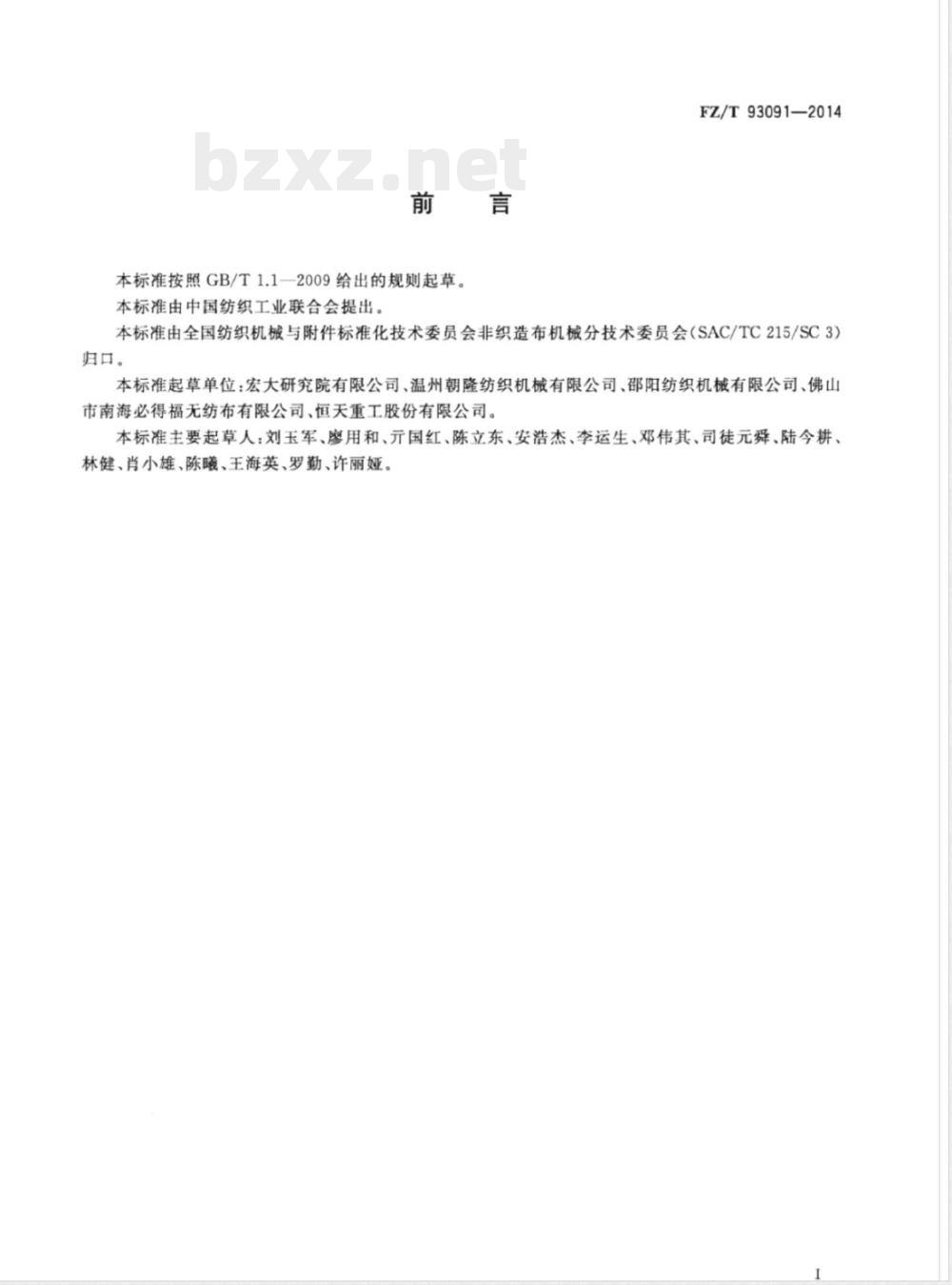

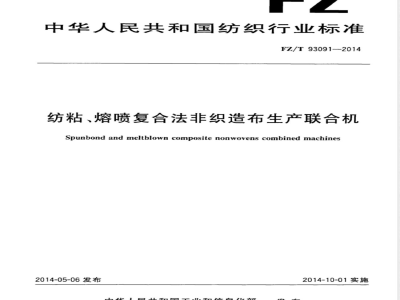

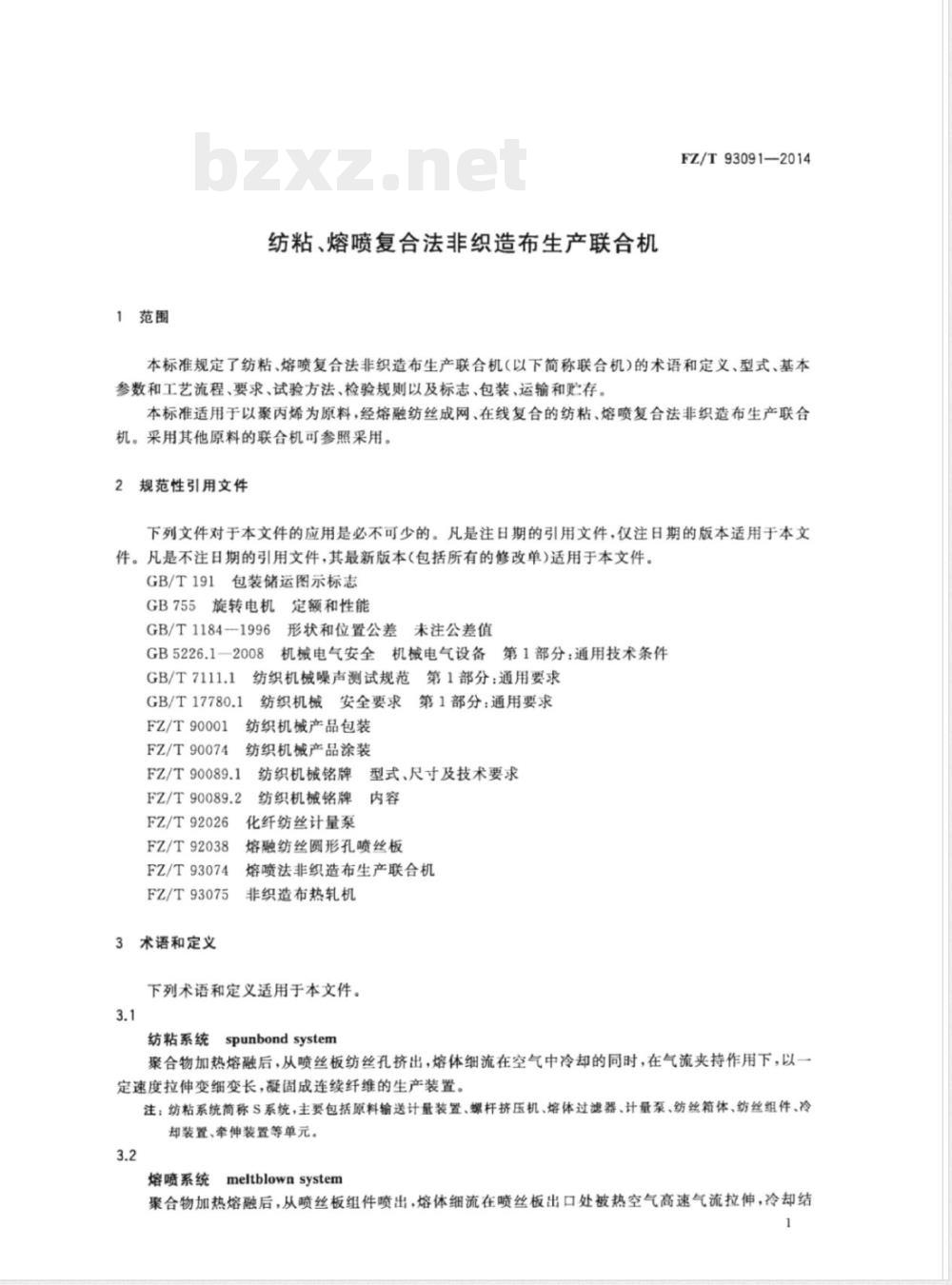

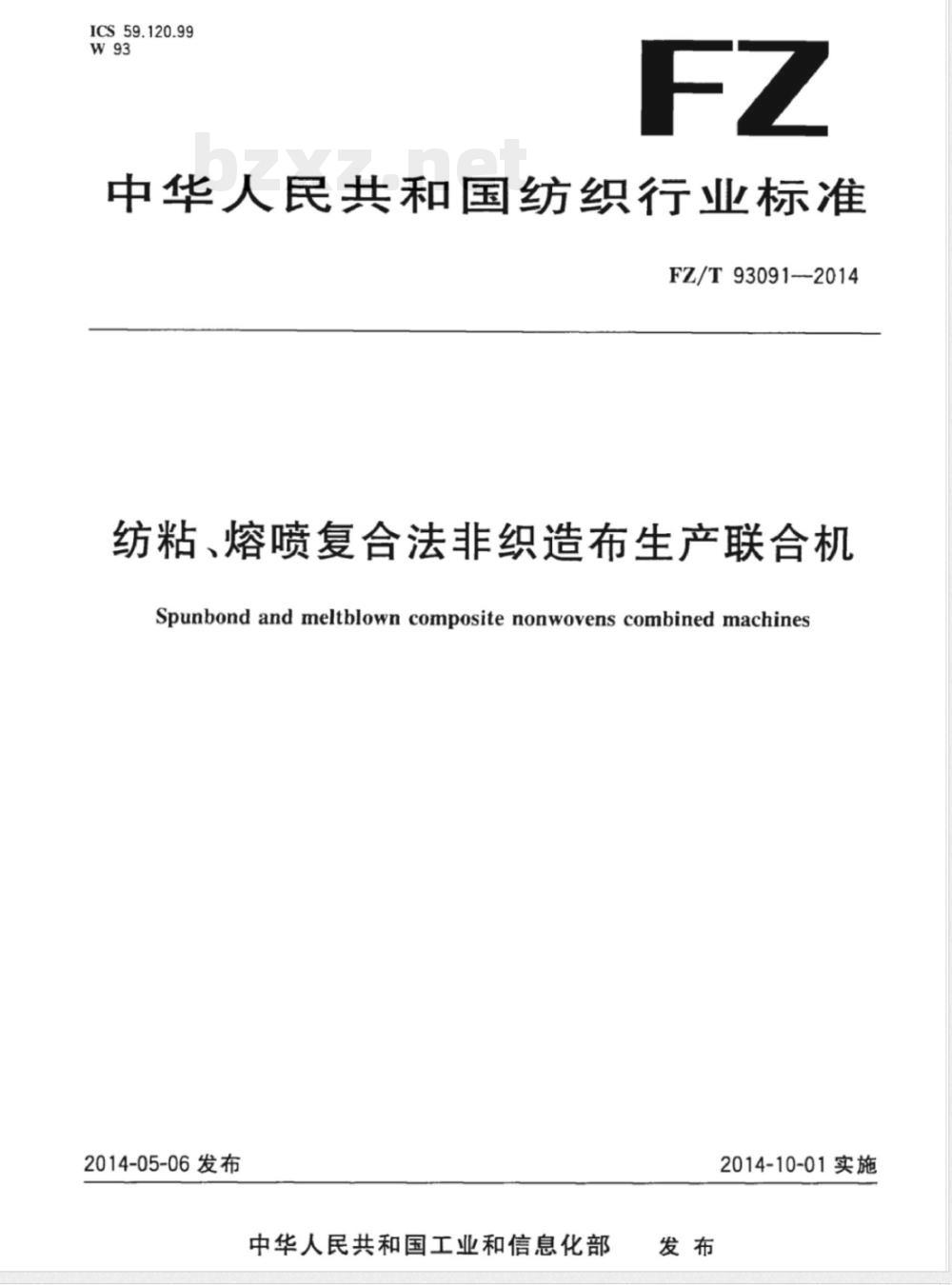

ICS 59.120.99 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93091—2014 纺粘、熔喷复合法非织造布生产联合机 Spunbond and meltblown composite nonwovens combined machines 2014-05-06发布 2014-10-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会非织造布机械分技术委员会（SAC/TC 215/SC 3）归口。 本标准起草单位：宏大研究院有限公司、温州朝隆纺织机械有限公司、邵阳纺织机械有限公司、佛山市南海必得福无纺布有限公司、恒天重工股份有限公司。 本标准主要起草人：刘玉军、廖用和、元国红、陈立东、安浩杰、李运生、邓伟其、司徒元舜、陆今耕、林健、肖小雄、陈曦、王海英、罗勤、许丽娅。 1 范围 本标准规定了纺粘、熔喷复合法非织造布生产联合机（以下简称联合机）的术语和定义、型式、基本参数和工艺流程、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于以聚丙烯为原料，经熔融纺丝成网、在线复合的纺粘、熔喷复合法非织造布生产联合机。采用其他原料的联合机可参照采用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB 755 旋转电机定额和性能 GB/T 1184—1996 形状和位置公差 未注公差值 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 17780.1 纺织机械安全要求 第1部分：通用要求 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌 型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌 内容 FZ/T 92026 化纤纺丝计量泵 FZ/T 92038 熔融纺丝圆形孔喷丝板 FZ/T 93074 熔喷法非织造布生产联合机 FZ/T 93075 非织造布热轧机 3 术语和定义 下列术语和定义适用于本文件。 3.1 纺粘系统（spunbond system） 聚合物加热熔融后，从喷丝板纺丝孔挤出，熔体细流在空气中冷却的同时，在气流夹持作用下，以一定速度拉伸变细变长，凝固成连续纤维的生产装置。 注：纺粘系统简称S系统，主要包括原料输送计量装置、螺杆挤压机、熔体过滤器、计量泵、纺丝箱体、纺丝组件、冷却装置、牵伸装置等单元。 3.2 熔喷系统（meltblown system） 聚合物加热熔融后，从喷丝板组件喷出，熔体细流在喷丝板出口处被热空气高速气流拉伸，冷却结晶后形成纤维网的生产装置。 注：熔喷系统简称M系统，主要包括原料输送计量装置、螺杆挤压机、熔体过滤器、计量泵、纺丝模头、空气加热器、冷却装置等单元。 3.3 纺粘、熔喷复合法非织造布生产联合机（combined machines spunbond and meltblown composite nonwovens） 以聚丙烯或其他树脂为原料，将纺粘系统与熔喷系统的纤网在同一成网装置上以一定顺序叠层复合，经热轧固结形成具有多层结构非织造布的生产装置。 注：纺粘、熔喷复合法非织造布生产联合机主要包括纺粘系统、熔喷系统、成网装置、热轧机、卷绕机等系统或单元。 4 型式、基本参数和工艺流程 4.1 型式与基本参数 型式与基本参数见表1。 表1 - 项目：公称宽度/mm - 项目：组合型式
