FZ/T 93093-2014纺织机械 毛条复洗机

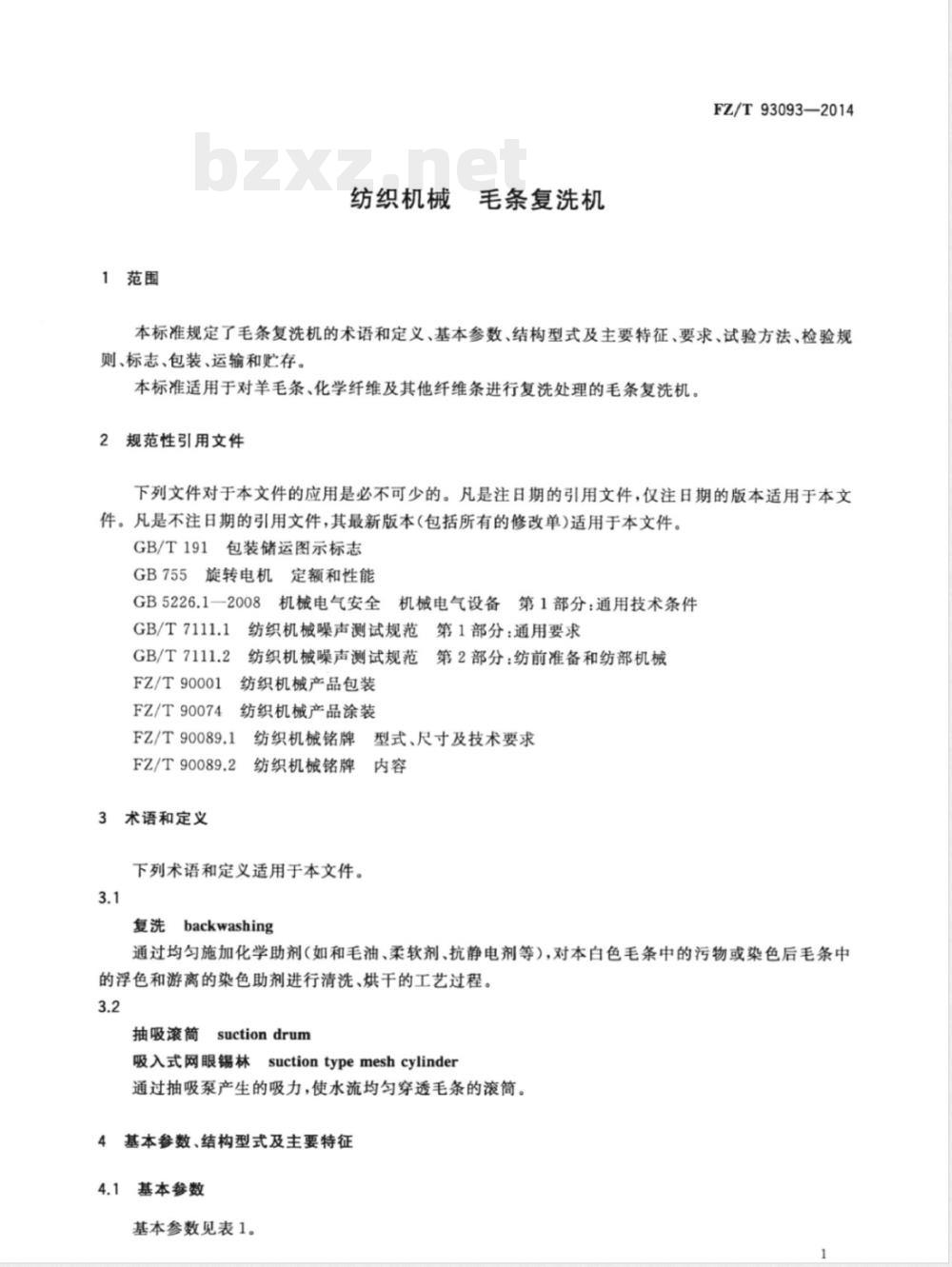

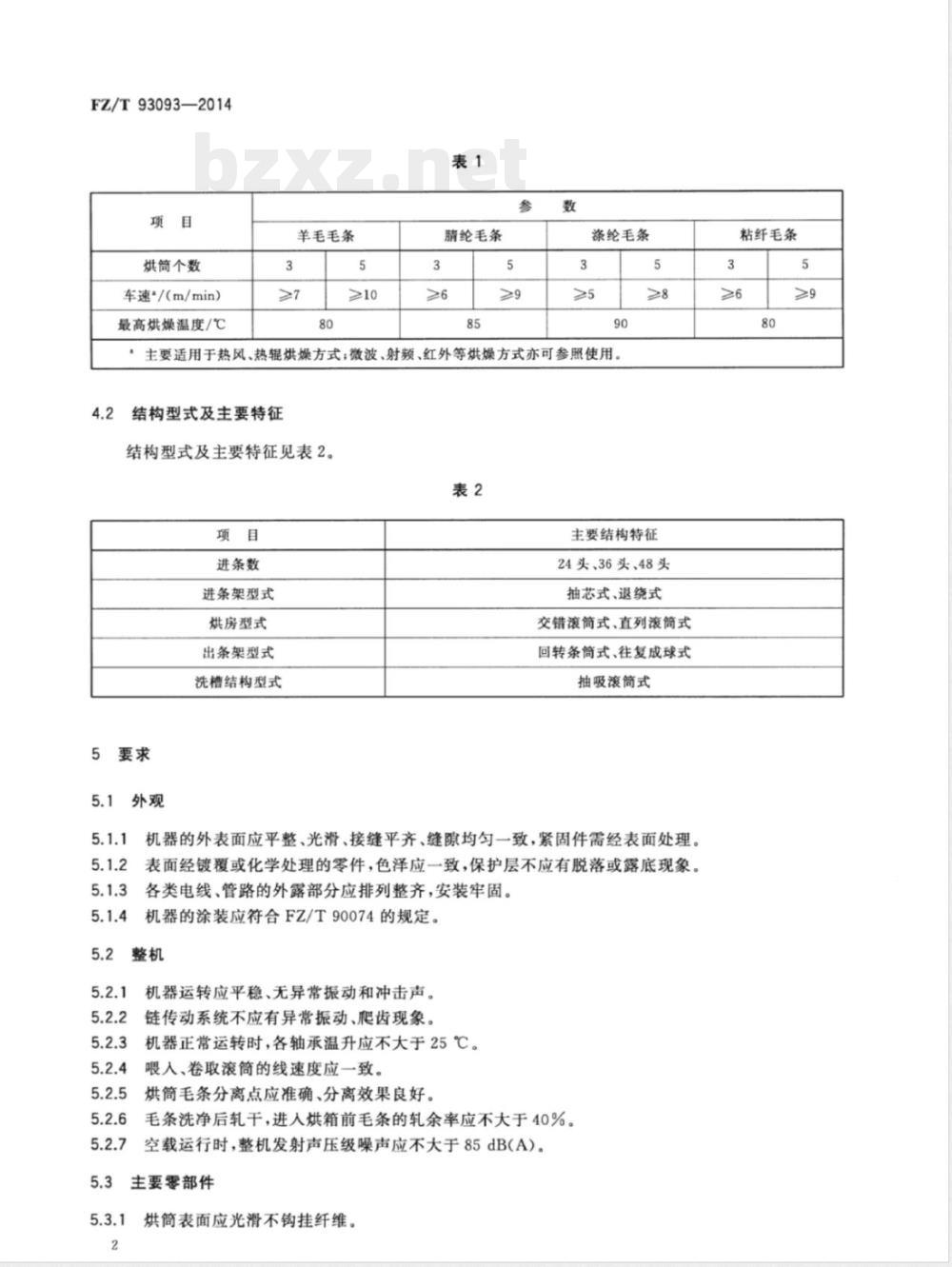

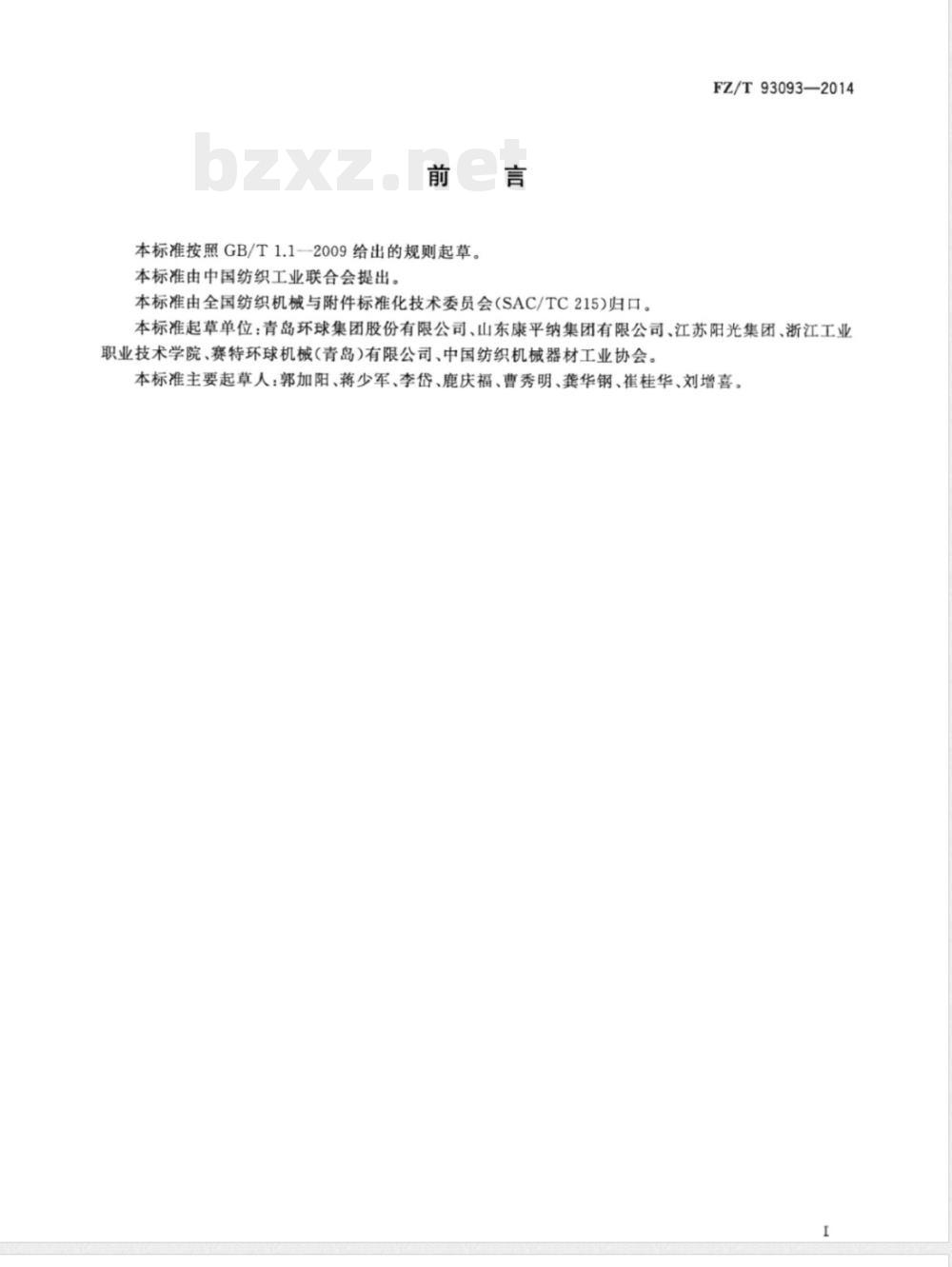

ICS 59.120.10 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93093—2014 纺织机械 毛条复洗机 Textile machinery—Backwashing equipment for tops 2014-10-14发布 2015-04-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC 215）归口。 本标准起草单位：青岛环球集团股份有限公司、山东康平纳集团有限公司、江苏阳光集团、浙江工业职业技术学院、赛特环球机械（青岛）有限公司、中国纺织机械器材工业协会。 本标准主要起草人：郭加阳、蒋少军、李岱、鹿庆福、曹秀明、龚华钢、崔桂华、刘增喜。 1 范围 本标准规定了毛条复洗机的术语和定义、基本参数、结构型式及主要特征、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于对羊毛条、化学纤维及其他纤维条进行复洗处理的毛条复洗机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB 755 旋转电机定额和性能 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.2 纺织机械噪声测试规范 第2部分：纺前准备和纺部机械 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌 型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌 内容 3 术语和定义 下列术语和定义适用于本文件。 3.1 复洗（backwashing） 通过均匀施加化学助剂（如和毛油、柔软剂、抗静电剂等），对本白色毛条中的污物或染色后毛条中的浮色和游离的染色助剂进行清洗、烘干的工艺过程。 3.2 抽吸滚筒（suction drum） 吸入式网眼锡林（suction type mesh cylinder） 通过抽吸泵产生的吸力，使水流均匀穿透毛条的滚筒。 4 基本参数、结构型式及主要特征 4.1 基本参数 基本参数见表1。 表1 基本参数 羊毛毛条： - 烘筒个数：3、5 - 车速：≥7 m/min、≥10 m/min - 最高烘燥温度：80℃ 腈纶毛条： - 烘筒个数：3、5 - 车速：≥6 m/min、≥9 m/min - 最高烘燥温度：85℃ 涤纶毛条： - 烘筒个数：3 - 车速：≥5 m/min - 最高烘燥温度：90℃ 粘纤毛条： - 烘筒个数：5 - 车速：≥6 m/min、≥9 m/min - 最高烘燥温度：80℃ 主要适用于热风、热辊烘燥方式；微波、射频、红外等烘燥方式亦可参照使用。 4.2 结构型式及主要特征 结构型式及主要特征见表2。 表2 结构型式及主要特征 - 进条数：24头、36头、48头 - 进条架型式：抽芯式、退绕式 - 烘房型式：交错滚筒式、直列滚筒式 - 出条架型式：回转条筒式、往复成球式 - 洗槽结构型式：抽吸滚筒式 5 要求 5.1 外观 5.1.1 机器的外表面应平整、光滑、接缝平齐、缝隙均匀一致，紧固件需经表面处理。 5.1.2 表面经镀覆或化学处理的零件，色泽应一致，保护层不应有脱落或露底现象。 5.1.3 各类电线、管路的外露部分应排列整齐，安装牢固。 5.1.4 机器的涂装应符合FZ/T 90074的规定。 5.2 整机 5.2.1 机器运转应平稳、无异常振动和冲击声。 5.2.2 链传动系统不应有异常振动、跑偏、啮齿现象。 5.2.3 机器正常运转时，各轴承温升应不大于25℃。 5.2.4 喂入、卷取滚筒的线速度应一致。 5.2.5 烘筒毛条分离点应准确、分离效果良好。 5.2.6 毛条洗净后轧干，进入烘箱前毛条的轧余率应不大于40%。 5.2.7 空载运行时，整机发射声压级噪声应不大于85 dB（A）。 5.3 主要零部件 5.3.1 烘筒表面应光滑，不钩挂纤维。 5.3.2 洗槽应无渗漏现象。 5.3.3 换热器及洗槽加热盘管应无渗漏现象。 5.3.4 抽吸滚筒径向跳动应不大于0.5 mm。 5.4 气动、液压系统 5.4.1 气动元件动作应灵敏、可靠，不应有漏气现象。 5.4.2 液压系统应密封良好，不应有漏油现象。 5.4.3 油箱表面温升应不大于35℃。 5.5 烘房 5.5.1 供热系统应密封良好，不应有漏气现象。
