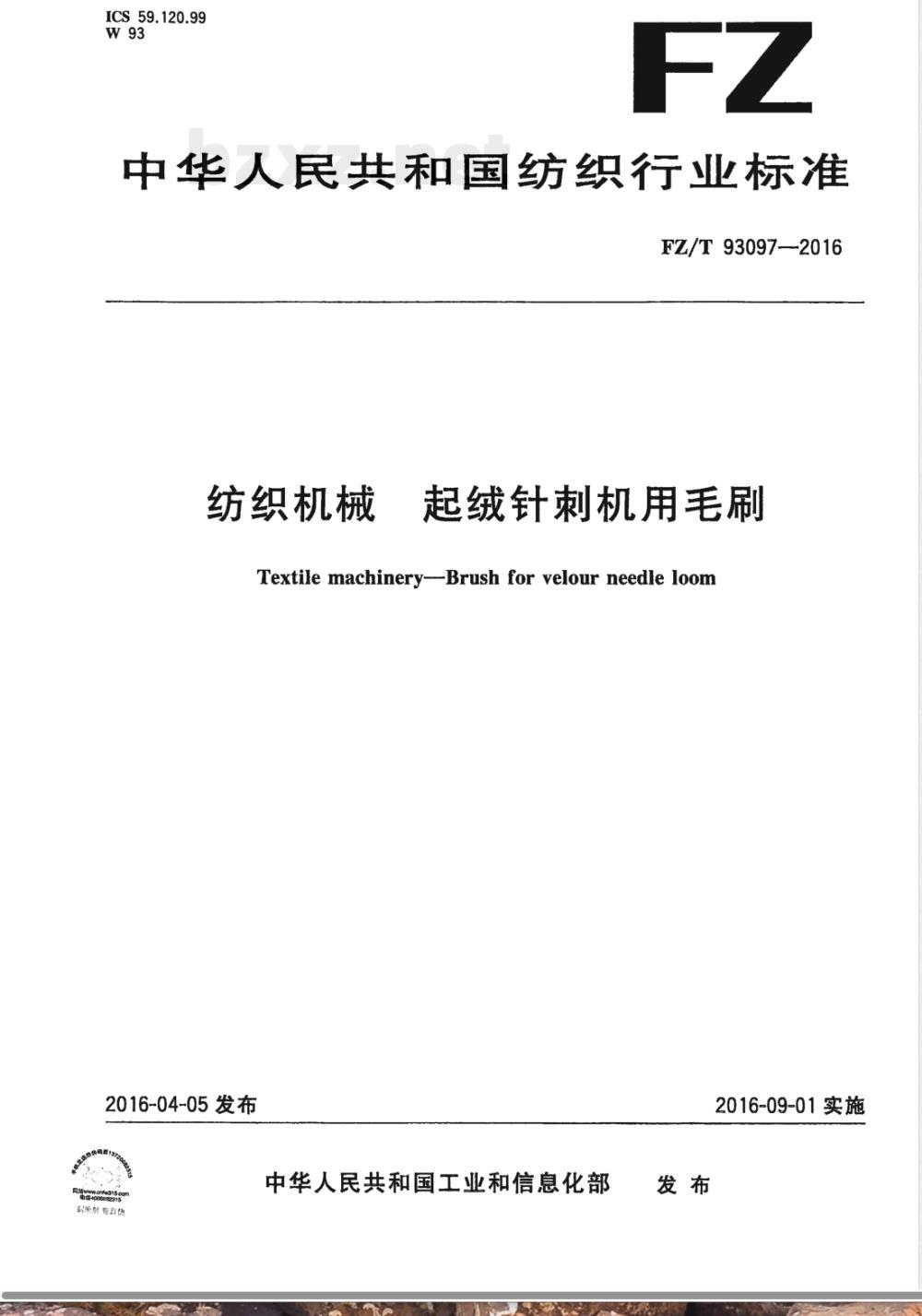

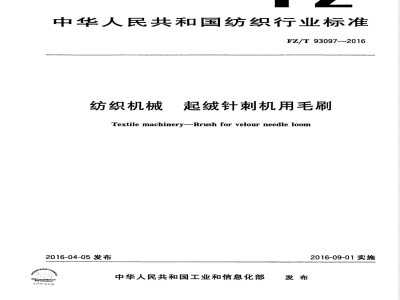

FZ/T 93097-2016纺织机械 起绒针刺机用毛刷

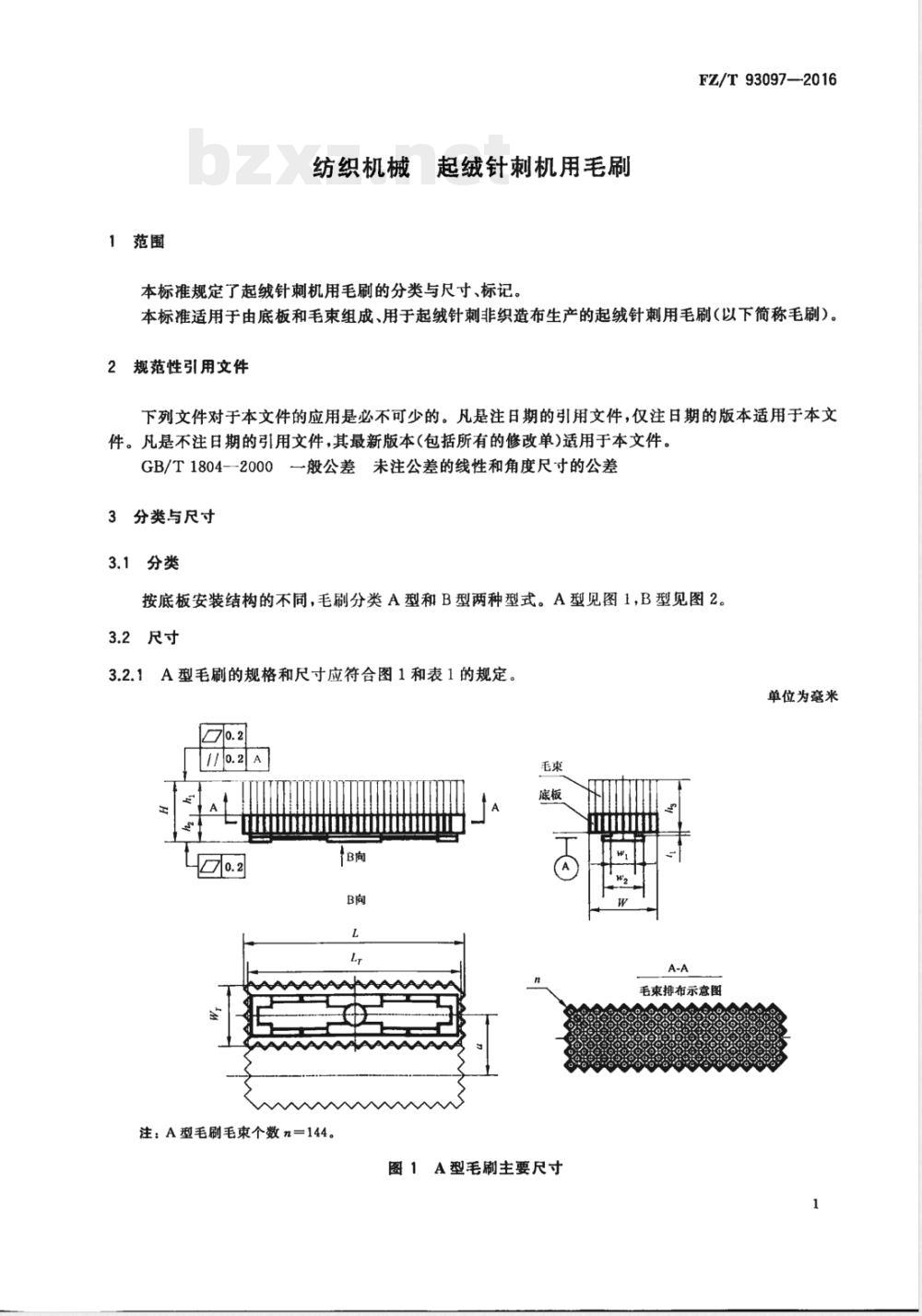

FZ/T 93097—2016 纺织机械 起绒针刺机用毛刷（Textile machinery—Brush for velour needle loom） ICS 59.120.99 W93 1 范围 本标准规定了起绒针刺机用毛刷的分类、尺寸与标记。本标准适用于由底板和毛束组成、用于起绒针刺非织造布生产的毛刷（以下简称毛刷）。 2 规范性引用文件 GB/T 1804—2000 一般公差 未注公差的线性和角度尺寸的公差 3 分类与尺寸 3.1 分类 按底板安装结构不同，毛刷分为A型和B型两种型式，分别见图1和图2。 3.2 尺寸 3.2.1 A型毛刷 A型毛刷规格及尺寸应符合图1和表1要求。A型毛刷毛束个数n=144。主要参数包括毛束外露高度、底板高度、安装槽结构尺寸及毛刷外形尺寸等。表中a、Lr、W等尺寸由英制尺寸换算得出。 3.2.2 B型毛刷 B型毛刷规格及尺寸应符合图2和表2要求。B型毛刷毛束个数n=150。主要参数包括毛束外露高度、底板结构尺寸及毛刷外形最大高度、长度和宽度等。 3.2.3 尺寸公差 毛刷未注尺寸公差应符合GB/T 1804—2000中C级公差规定。 4 标记 毛刷标记由以下部分组成：名称、本标准号FZ/T 93097—2016、类型（A型或B型）、规格尺寸及企业特殊标记。 示例：规格尺寸为36mm、企业标记为JZ-25-201的A型毛刷表示为：毛刷FZ/T93097—2016A36(JZ-25-201)。
