FZ/T 93099-2017非织造布气流成网机

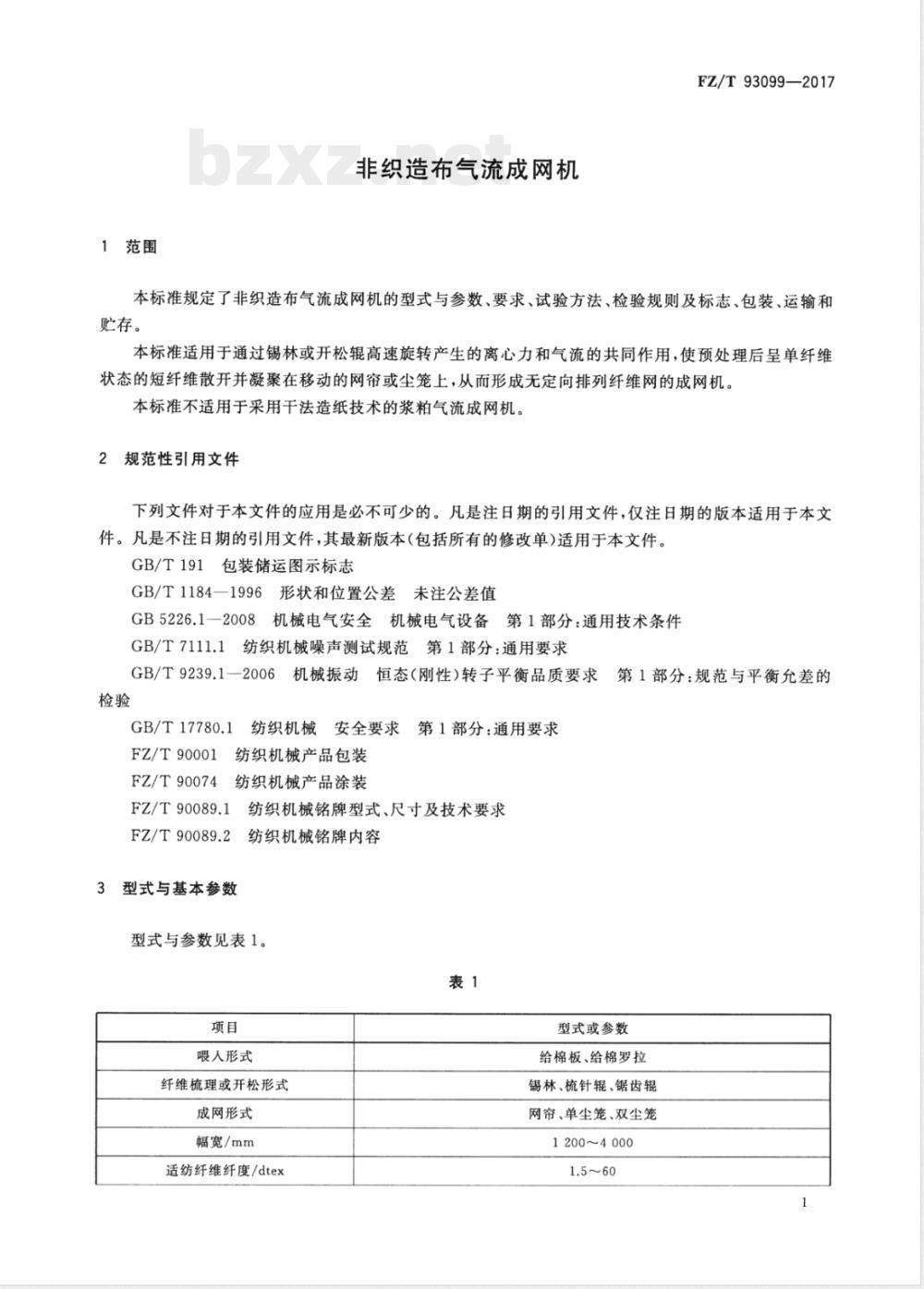

FZ/T 93099—2017 非织造布气流成网机（Airlaid machine for nonwoven） W93 1 范围 本标准规定了非织造布气流成网机的型式与参数、要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于通过锡林或开松辊高速旋转产生离心力和气流作用，使短纤维开松并凝聚成网的气流成网机。本标准不适用于采用干法造纸技术的浆粕气流成网机。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB/T 1184—1996 形状和位置公差未注公差值 GB 5226.1—2008 机械电气安全 通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 9239.1—2006 机械振动恒态转子平衡品质要求 GB/T 17780.1 纺织机械安全要求 第1部分：通用要求 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 3 型式与基本参数 型式与参数见表1。 表1 型式与参数 喂入形式：给棉板、给棉罗拉 纤维梳理或开松形式：锡林、梳针辊、锯齿辊 成网形式：网帘、单尘笼、双尘笼 幅宽：1200～4000 mm 适纺纤维纤度：1.5～60 dtex 适纺纤维长度：5～75 mm 成网克重：20～2000 g/m² 成品纵横强力比（CD:MD）：1.1～1.3 注：当原料为麻、高硅纤维等特种纤维时参数允许调整。 4 要求 4.1 主要零部件 4.1.1 给棉板刀口直线度公差不低于GB/T 1184—1996规定的7级。 4.1.2 给棉板两端面与工作曲面的垂直度公差不低于7级。 4.1.3 给棉板表面粗糙度Ra值不大于1.6μm。 4.1.4 给棉罗拉、锡林、开松辊母线直线度公差不低于7级。 4.1.5 锡林、开松辊平衡品质等级应符合GB/T 9239.1—2006 G2.5级。 4.1.6 横向风机叶轮平衡品质等级应符合G6.3级。 4.1.7 文丘里管道密封良好，内表面不得钩挂纤维。 4.1.8 尘笼内外表面应光滑，不得钩挂纤维。 4.2 传动系统 4.2.1 机架振幅不大于0.1mm。 4.2.2 各帘子运行平稳，无跑偏或停滞。 4.2.3 轴承温升：锡林与开松辊不大于30℃，其余不大于20℃。 4.2.4 整机运行平稳，无异常振动和冲击声。 4.3 成网系统 4.3.1 风机风压风量可按工艺调节。 4.3.2 横向气幕开口可调，气流速度偏差不大于2.5%。 4.3.3 抽吸横向气流速度偏差不大于7.5%。 4.3.4 输送帘与成网帘运行平稳，速度可调，纠偏可靠。 4.3.5 成网帘与成网压辊间距均匀且调节方便。 4.4 安全和环保要求 4.4.1 电气保护联接电路连续性符合GB 5226.1—2008要求。 4.4.2 绝缘电阻不小于1MΩ。 4.4.3 电气设备耐压试验应符合相关标准规定。
