FZ/T 93100-2017环锭纺落纱机用纱管箱

FZ/T 93100—2017 环锭纺落纱机用纱管箱（Bobbin box for ring frame auto doffer）
ICS 59.120.10 W93

1 范围
本标准规定了环锭纺落纱机用纱管箱的分类和规格及参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。本标准适用于环锭纺纱机落纱小车用塑料纱管箱。

2 规范性引用文件
GB/T 191 包装储运图示标志
GB/T 2828.1—2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划

3 分类和规格及参数

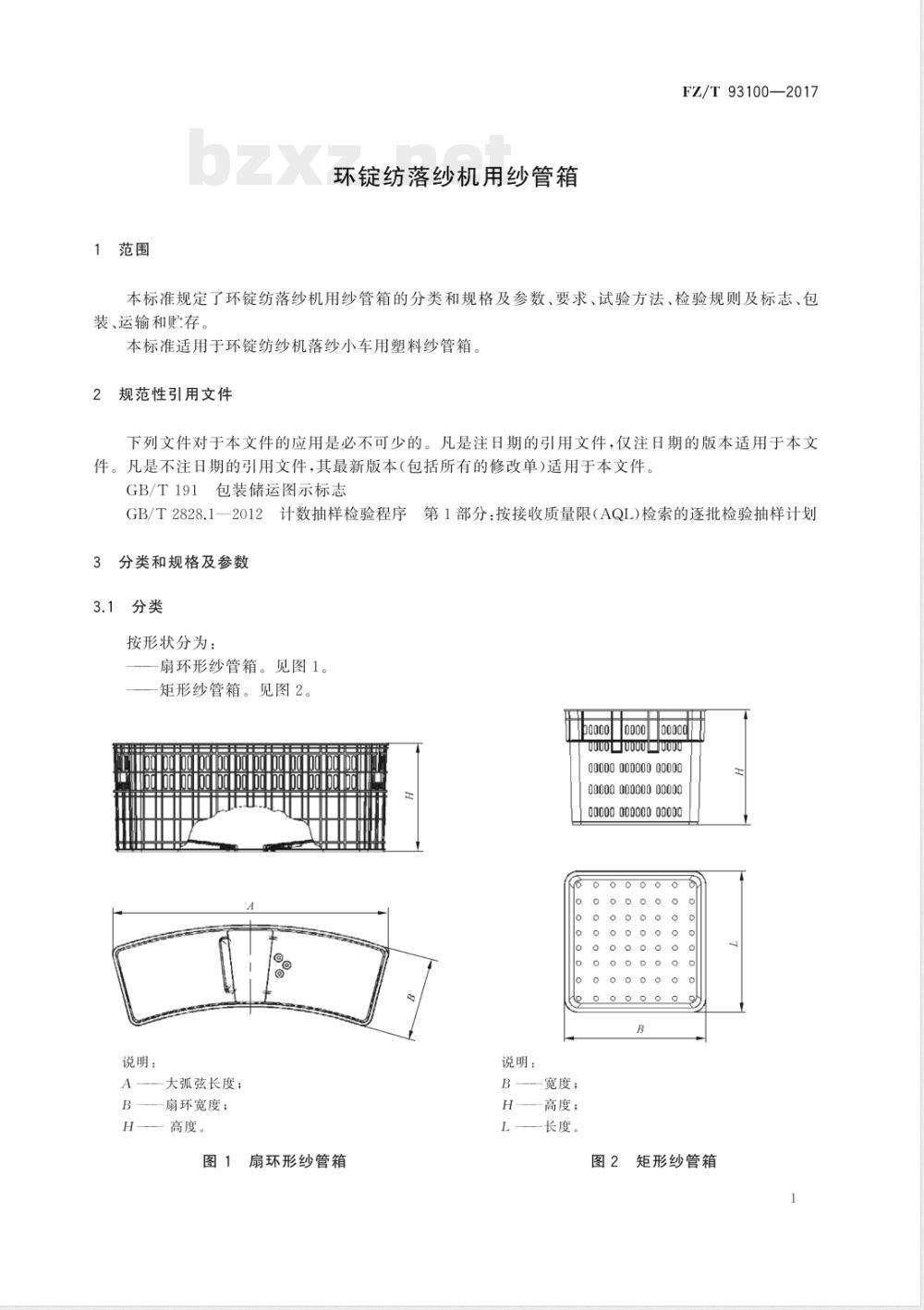

3.1 分类
按形状分为：扇环形纱管箱、矩形纱管箱。

3.2 规格及参数
3.2.1 扇环形纱管箱
公称尺寸（AXBXH/mm）：700×230×210、765×255×250、815×270×260等规格；对应锭数包括408锭、416锭、420锭、432锭、456锭、480锭等；纱管长205mm、230mm、260mm等。

3.2.2 矩形纱管箱
额定尺寸包括430×430×345、500×380×345、700×230×320、765×255×320、815×270×330等规格；对应锭数为408锭至624锭范围；纱管长205mm、230mm、260mm等。

4 要求
4.1 箱体内表面应光滑、无毛刺、不勾挂纤维。
4.2 箱体外表面应光滑完整，无裂损及明显凹陷，边缘无毛刺。
4.3 同批产品色泽基本一致，无明显色差。
4.4 浇口处平整质量不应影响箱体平置。
4.5 每边侧壁变形率应不大于1.0%。
4.6 外形尺寸偏差为额定尺寸的+0.5%～-1.0%。
4.7 同批产品质量误差不超过±50g。
4.8 空纱管在扇环形纱管箱底部应落管顺畅。
4.9 箱体上口内对角线收缩变化率不大于1.0%。
4.10 箱体空箱及负重跌落后不应出现裂纹。
4.11 箱体悬挂时不应出现裂纹。

5 试验方法
5.1 侧壁变形率检测：用直尺或样板及高度尺测量最大变形点。
侧壁变形率计算公式：
侧壁变形率 = (Δl / L) × 100%
其中：L为箱体侧面长度（mm），Δl为侧壁变形量（mm）。
5.2 尺寸偏差采用钢卷尺检测。
5.3 质量偏差采用感量5g的衡器称量检测。
