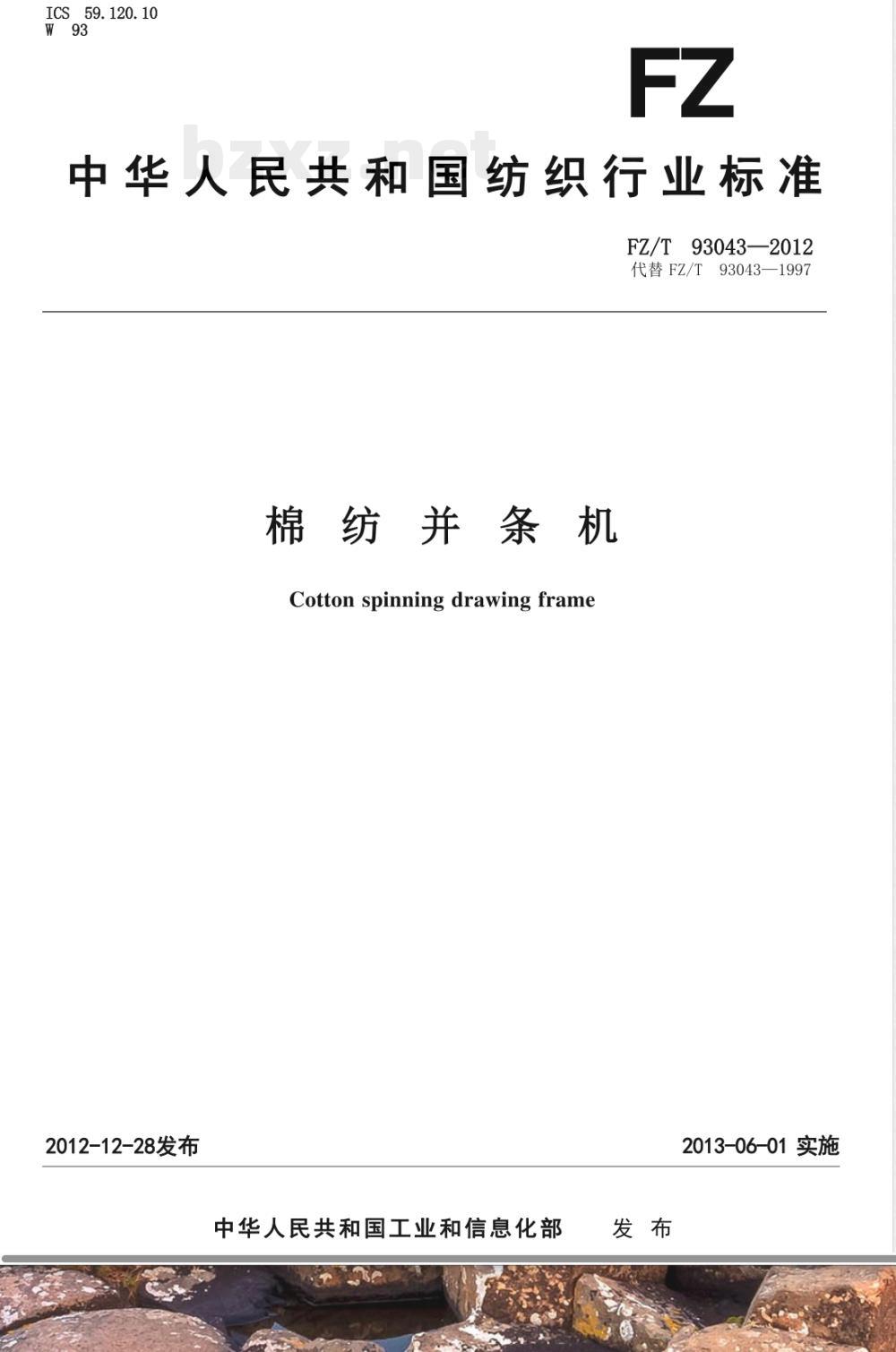

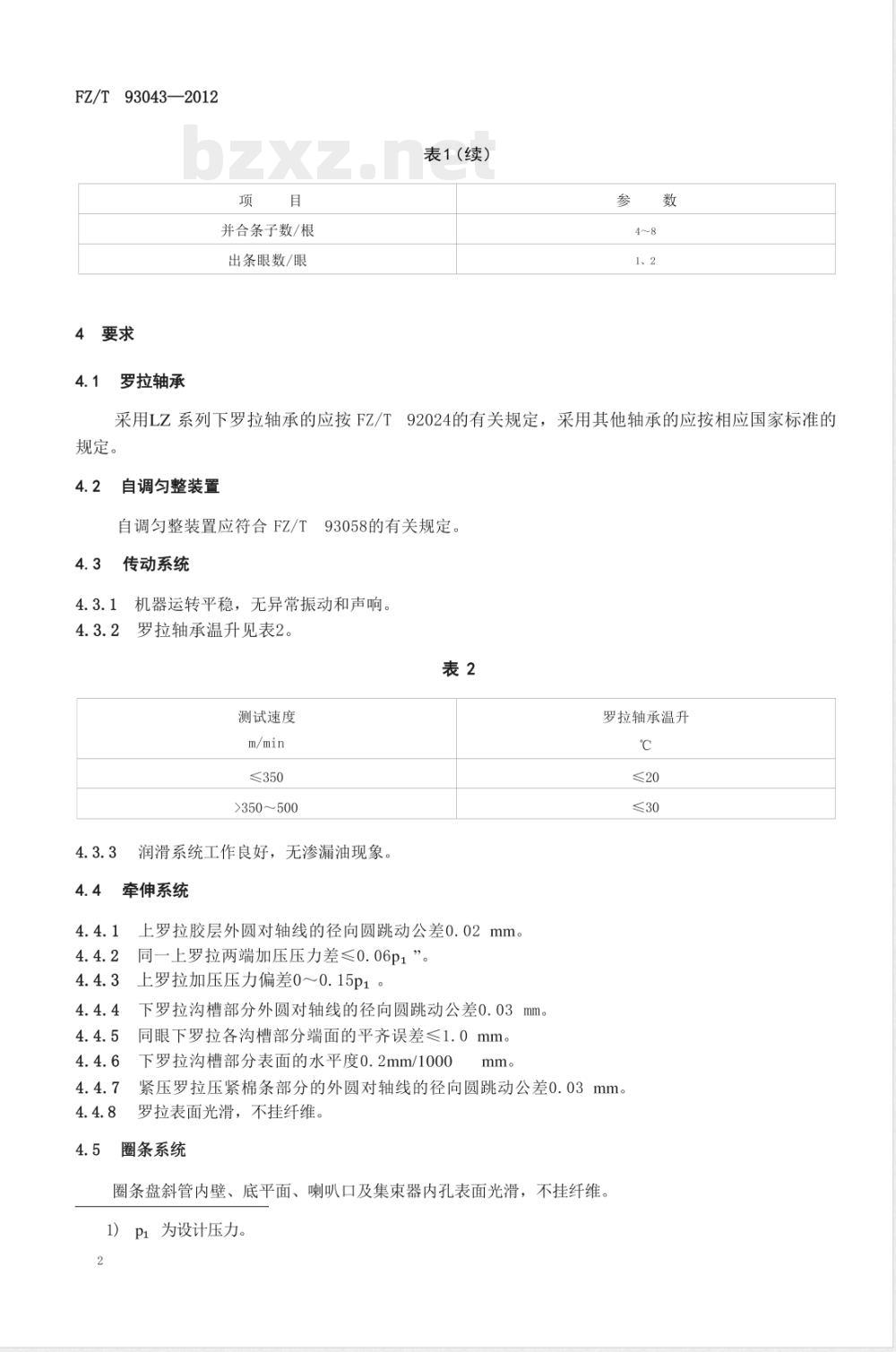

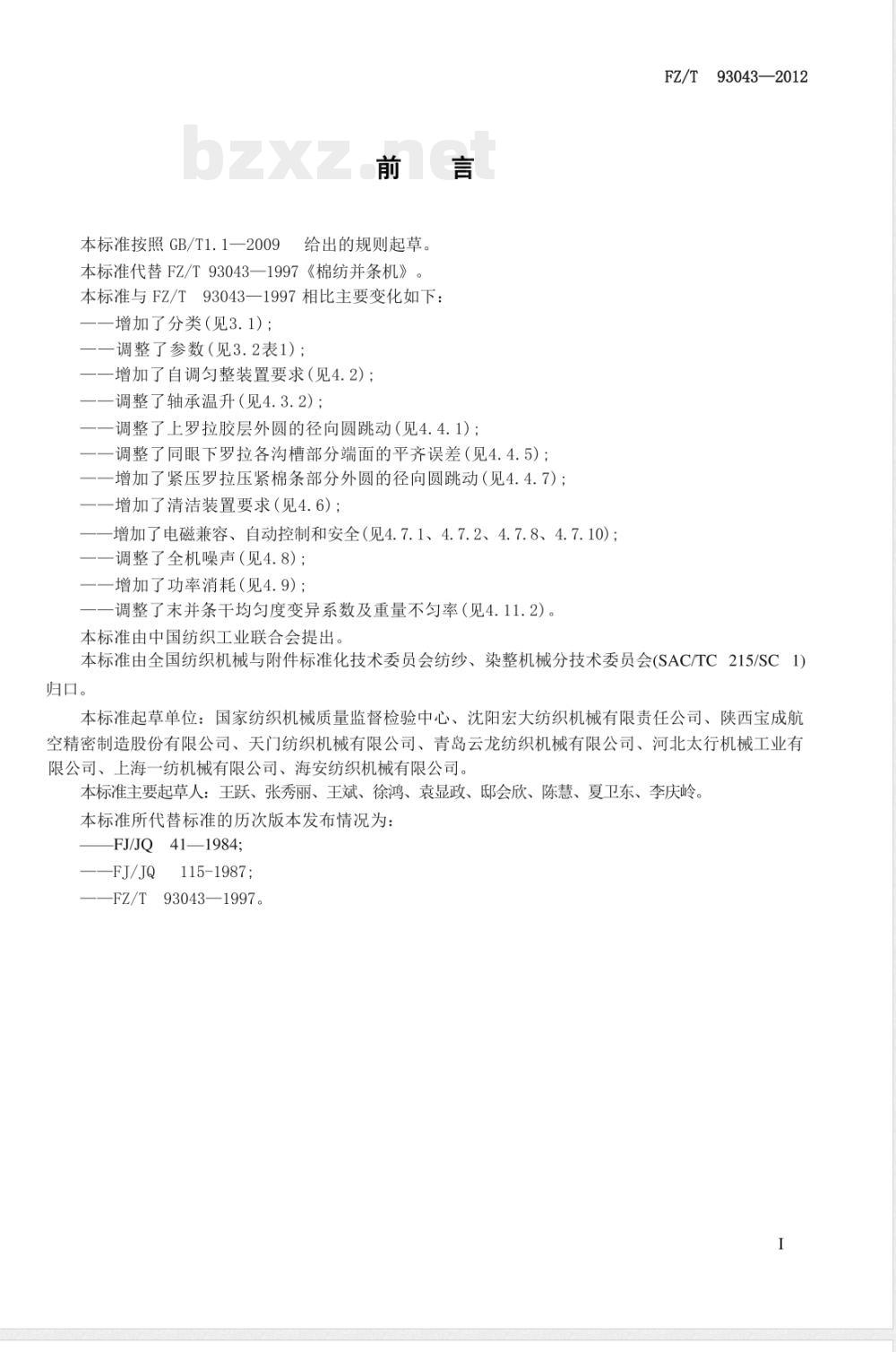

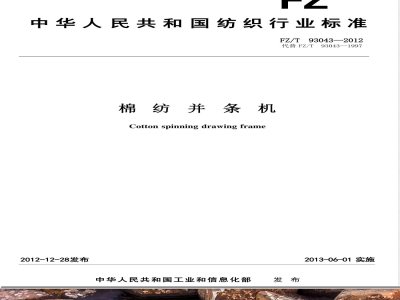

ICS 59.120.10 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93043—2012 代替 FZ/T 93043—1997 棉纺并条机（Cotton spinning drawing frame） 2012-12-28 发布 中华人民共和国工业和信息化部发布 2013-06-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 FZ/T 93043—1997《棉纺并条机》。与1997版相比，主要变化包括：增加分类；调整参数（见表1）；增加自调匀整装置要求；调整轴承温升要求；调整上罗拉胶层径向圆跳动；调整同眼下罗拉端面平齐误差；增加紧压罗拉径向圆跳动要求；增加清洁装置要求；增加电磁兼容、自动控制及安全相关内容；调整整机噪声要求；增加功率消耗要求；调整末并条干均匀度变异系数及重量不匀率指标。 本标准由中国纺织工业联合会提出并归口。 起草单位：国家纺织机械质量监督检验中心等单位。 主要起草人：王跃、张秀丽等。 历次版本：FJ/JQ41—1984，FJ/JQ115—1987，FZ/T 93043—1997。 1 范围 本标准规定了棉纺并条机的分类与参数、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于棉、棉型化纤及中长纤维纯纺、混纺的并条机。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB 2894 安全标志及其使用导则 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.2 纺织机械噪声测试规范 第2部分：纺前准备和纺部机械 GB/T 17626.2—2006 电磁兼容试验和测量技术 静电放电抗扰度试验 GB/T 17626.4—2008 电磁兼容试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T 17780.2 纺织机械安全要求 第2部分：纺纱准备和纺纱机械 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 FZ/T 92024 LZ系列下罗拉轴承相关标准 FZ/T 93058 前纺设备自调匀整装置 3 分类与参数 3.1 分类 按输出棉条控制方式分为：无自调匀整装置并条机、有自调匀整装置并条机。 3.2 参数 表1 适纺纤维长度：22~80 mm 设计输出速度：300~1100 m/min 牵伸倍数：3.5~15 并合条子数：4~8 根 出条眼数：1~2 眼 4 要求 4.1 罗拉轴承 采用 LZ 系列下罗拉轴承的应符合 FZ/T 92024 的规定，其他轴承应符合相应国家标准。 4.2 自调匀整装置 应符合 FZ/T 93058 的有关规定。 4.3 传动系统 机器运转应平稳，无异常振动和声响；罗拉轴承温升按表2规定执行；润滑系统应工作良好，无渗漏油现象。 4.4 牵伸系统 上罗拉胶层外圆对轴线径向圆跳动公差为 0.02mm；同一上罗拉两端加压压力差≤0.06p1；上罗拉加压压力偏差为0~0.15p1；下罗拉沟槽部分外圆对轴线径向圆跳动公差（后续内容未完整提供）。
