FZ/T 93043-2021棉纺并条机

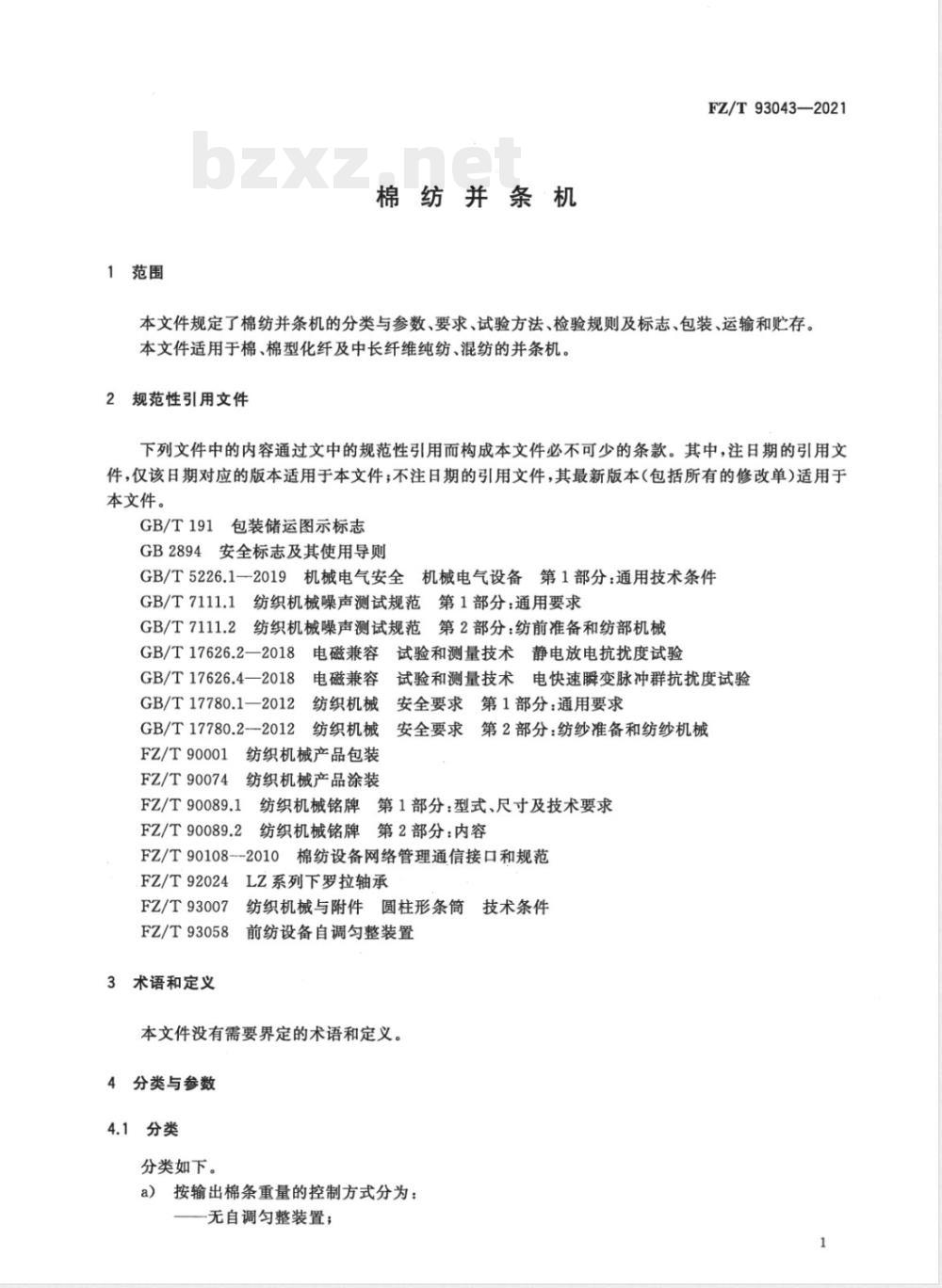

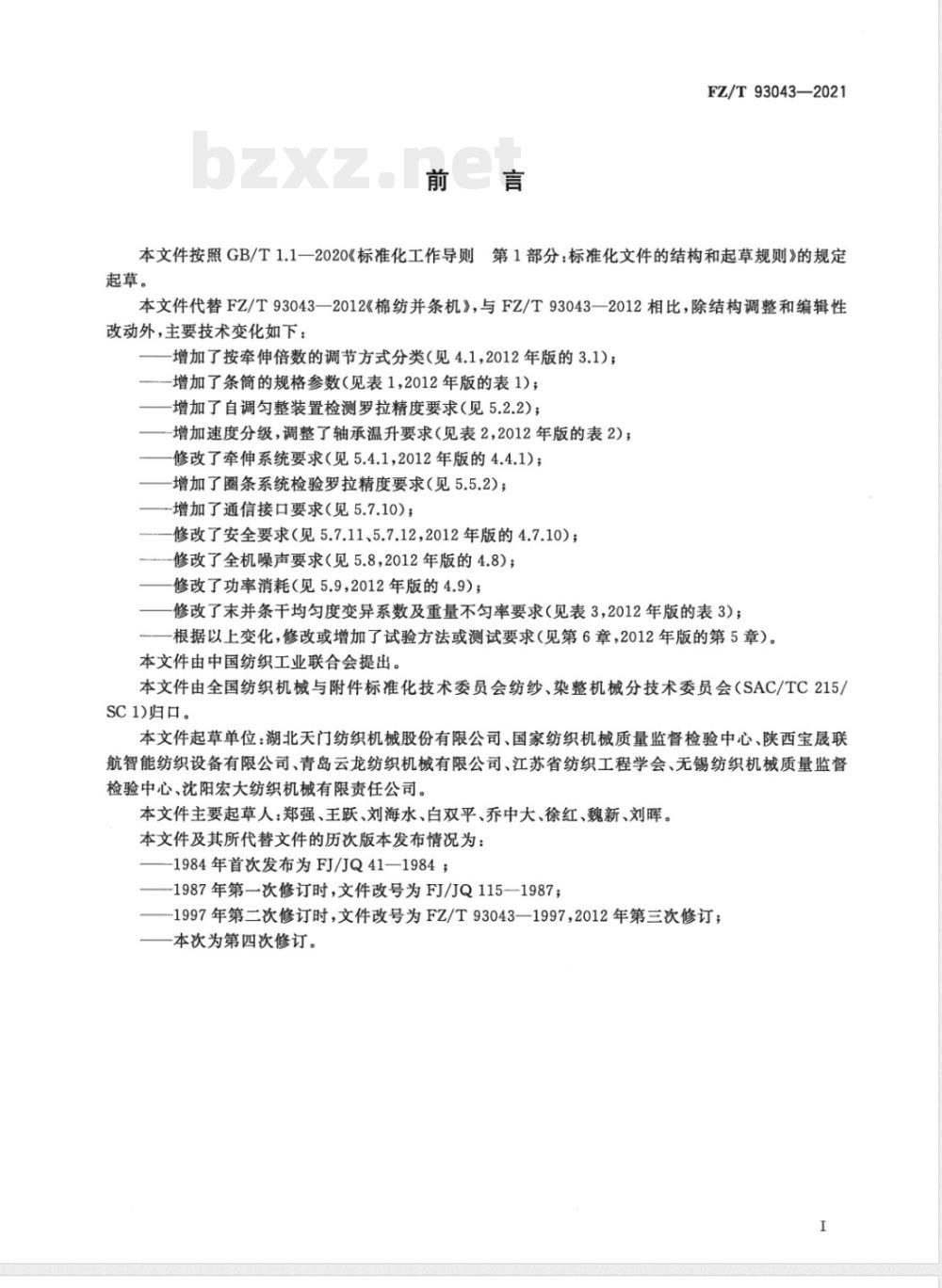

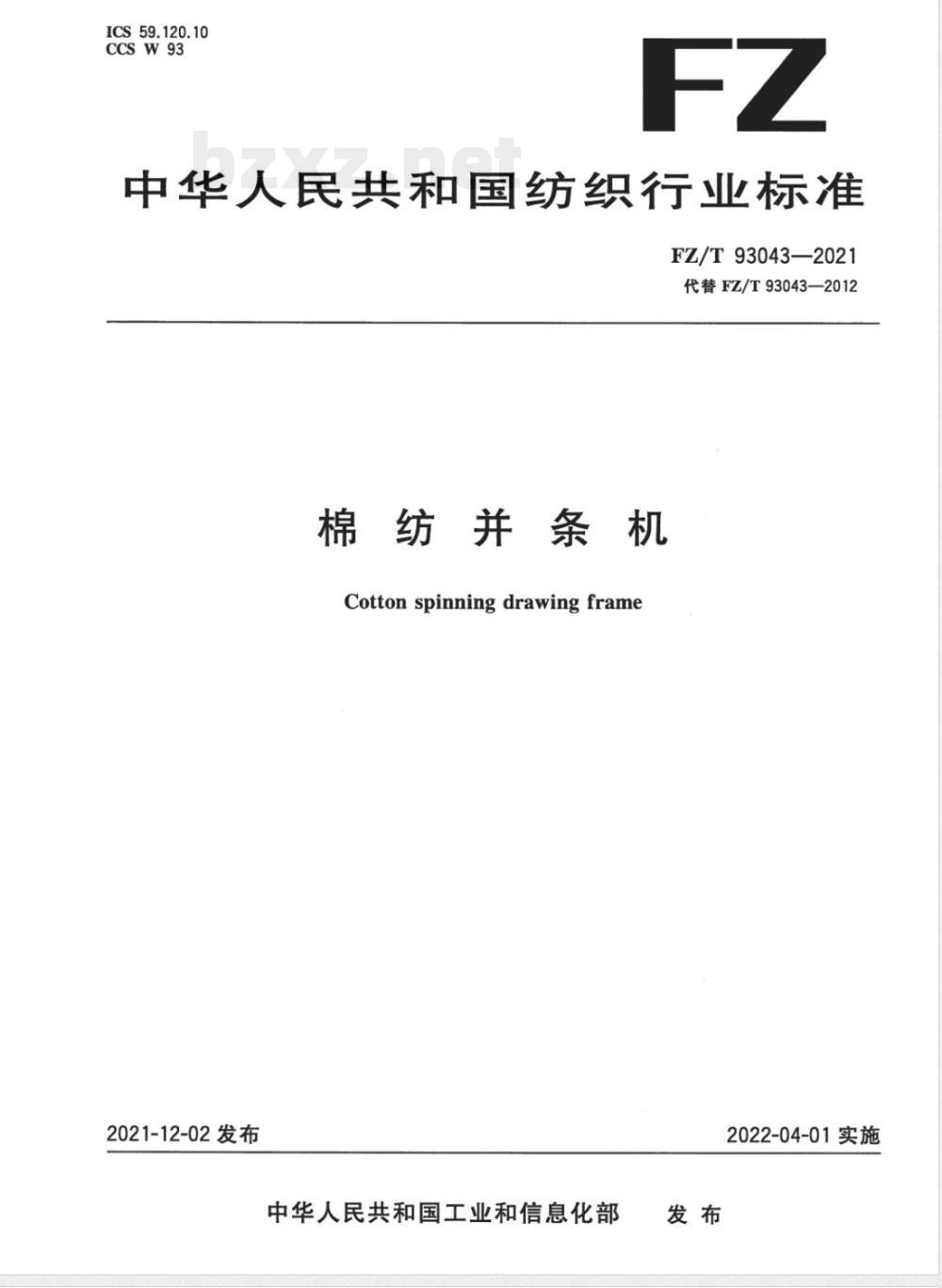

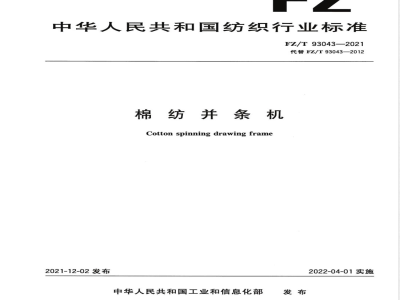

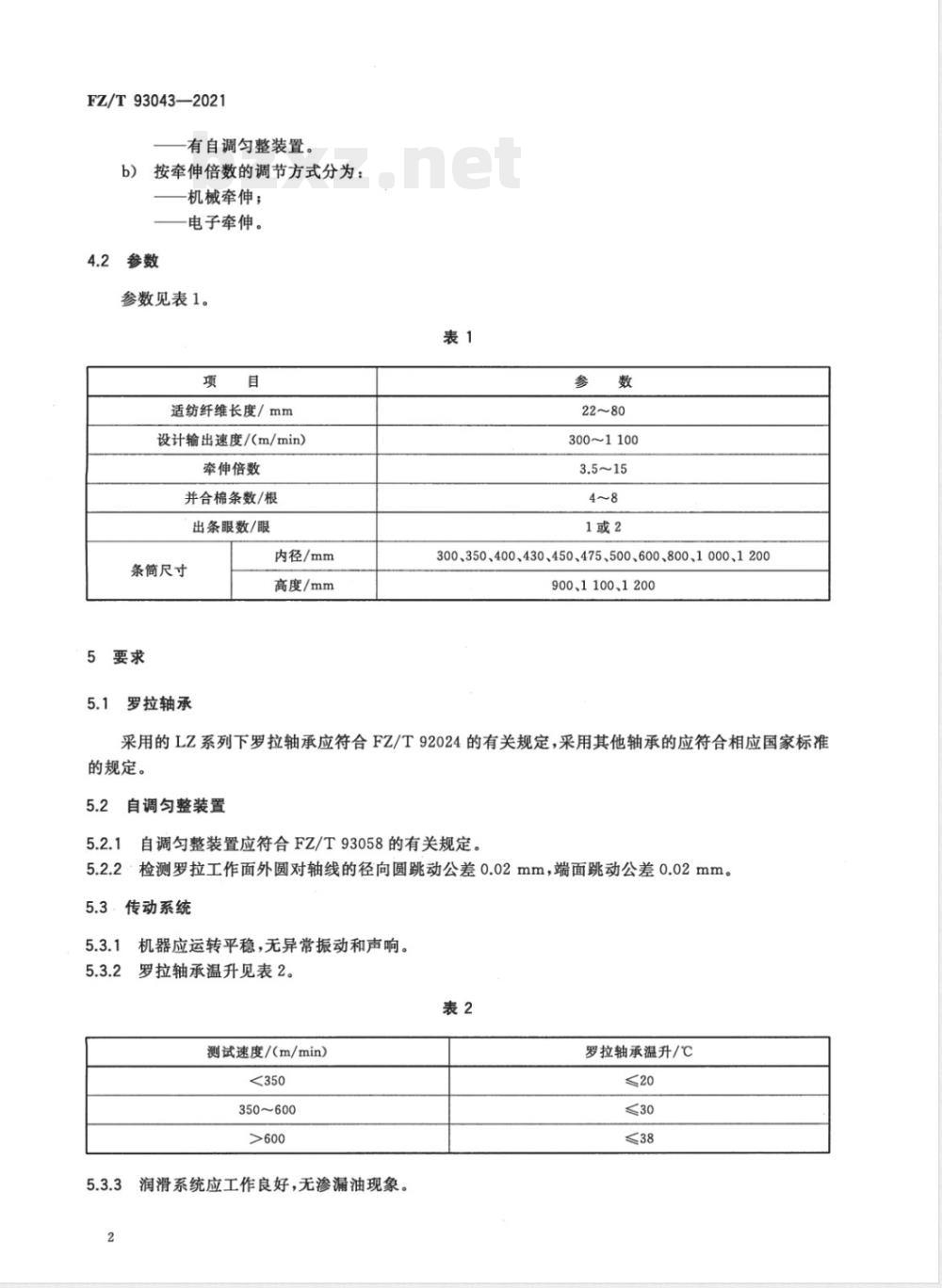

ICS 59.120.10 CCS W93 FZ 中华人民共和国纺织行业标准 FZ/T 93043—2021 代替 FZ/T 93043—2012 棉纺并条机（Cotton spinning drawing frame） 2021-12-02发布 中华人民共和国工业和信息化部发布 2022-04-01实施 前言 本文件按照 GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》起草。 本文件代替 FZ/T 93043—2012《棉纺并条机》，与2012版相比，主要技术变化包括：增加按牵伸倍数的调节方式分类；增加条筒规格参数；增加自调匀整装置检测罗拉精度要求；增加速度分级并调整轴承温升要求；修改牵伸系统要求；增加圈条系统检验罗拉精度要求；增加通信接口要求；修改安全要求；修改噪声要求；修改功率消耗；修改末并条干均匀度变异系数及重量不匀率要求；调整试验方法与测试要求。 本文件由中国纺织工业联合会提出并归口。 起草单位：湖北天门纺织机械股份有限公司等。 主要起草人：郑强、王跃等。 本文件历次版本：1984年首次发布为FJ/JQ41—1984，1987年修订为FJ/JQ115—1987，1997年改号为FZ/T93043—1997，2012年修订，本次为第四次修订。 1 范围 本文件规定了棉纺并条机的分类与参数、要求、试验方法、检验规则及标志、包装、运输和贮存。 本文件适用于棉、棉型化纤及中长纤维纯纺、混纺的并条机。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB 2894 安全标志及其使用导则 GB/T 5226.1-2019 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.2 纺织机械噪声测试规范 第2部分：纺前准备和纺部机械 GB/T 17626.2-2018 电磁兼容 静电放电抗扰度试验 GB/T 17626.4-2018 电磁兼容 电快速瞬变脉冲群抗扰度试验 GB/T 17780.1-2012 纺织机械安全要求 第1部分：通用要求 GB/T 17780.2-2012 纺织机械安全要求 第2部分：纺纱准备和纺纱机械 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌第1部分：型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌第2部分：内容 FZ/T 90108-2010 棉纺设备网络管理通信接口和规范 FZ/T 92024 FZ/T 93007 FZ/T 93058 3 术语和定义 本文件没有需要界定的术语和定义。 4 分类与参数 4.1 分类 按输出棉条重量控制方式分为：无自调匀整装置、有自调匀整装置。 按牵伸倍数调节方式分为：机械牵伸、电子牵伸。 4.2 参数 参数见表1。 表1 适纺纤维长度：22~80 mm 设计输出速度：300~1100 m/min 牵伸倍数：3.5~15 并合棉条数：4~8 根 出条眼数：4~8 眼 条筒尺寸（内径/高度）：参数见标准表述 5 要求 5.1 罗拉轴承相关要求（后续内容未完整提供）
