FZ/T 93061-2011非织造布交叉铺网机

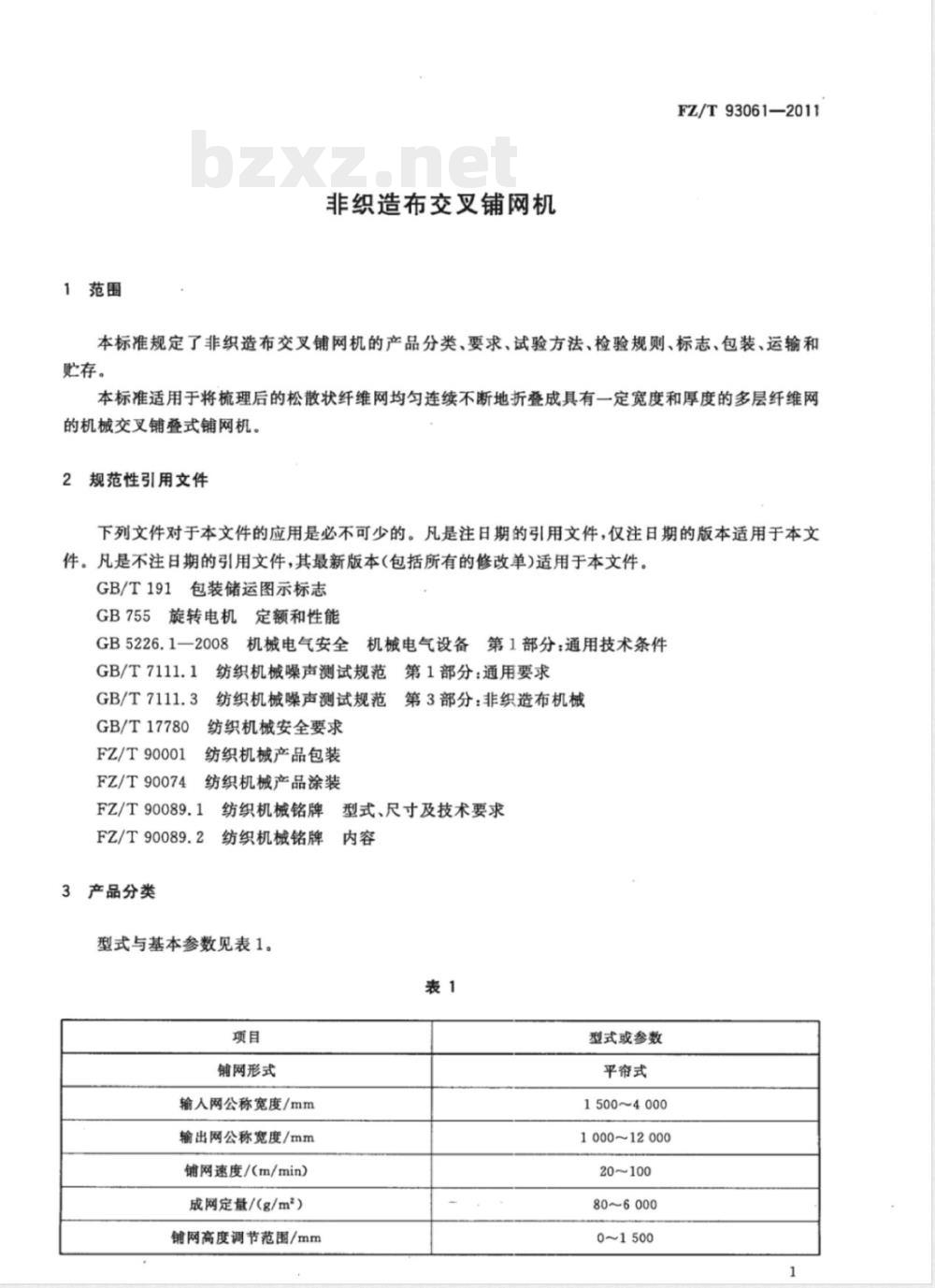

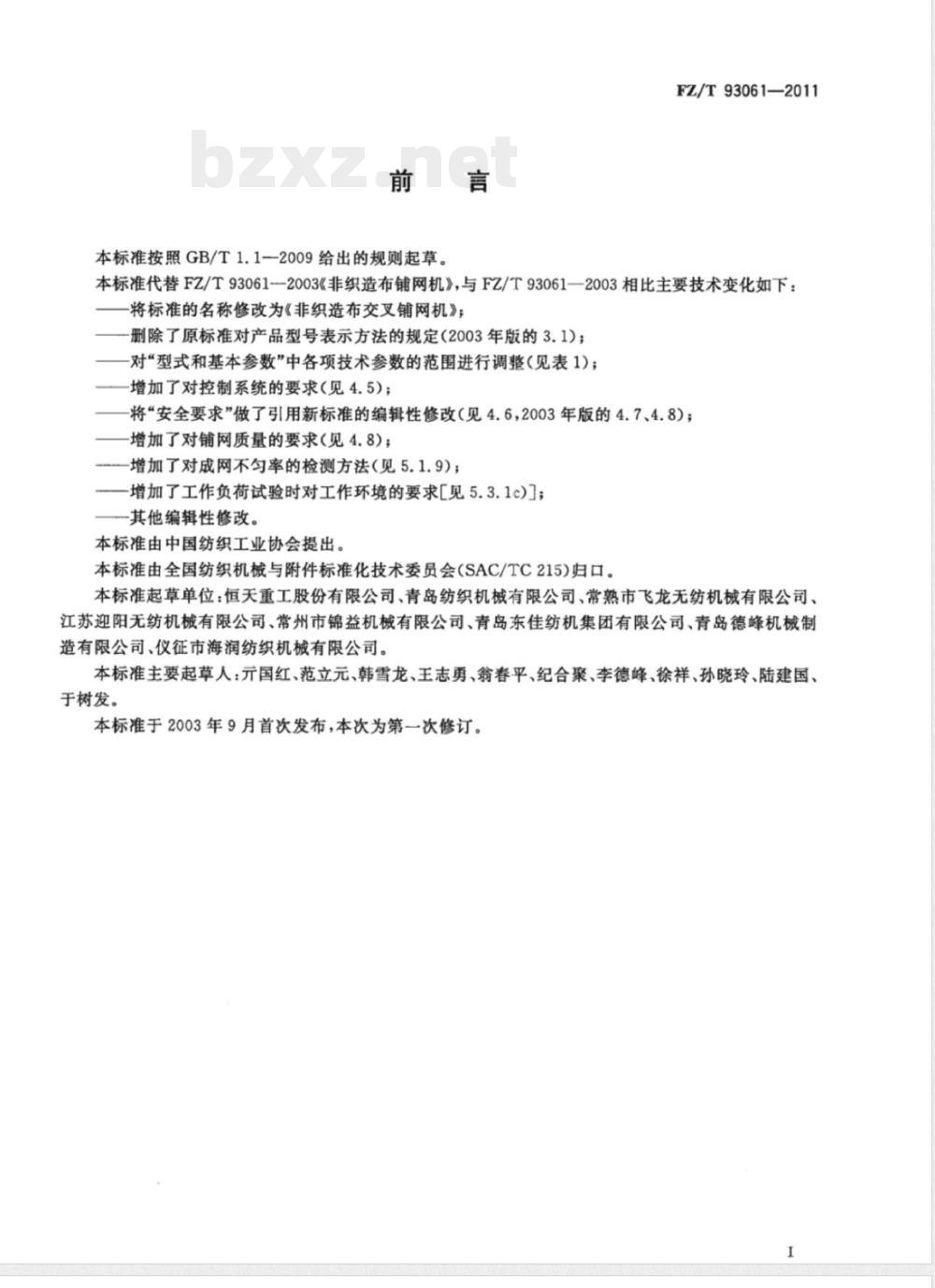

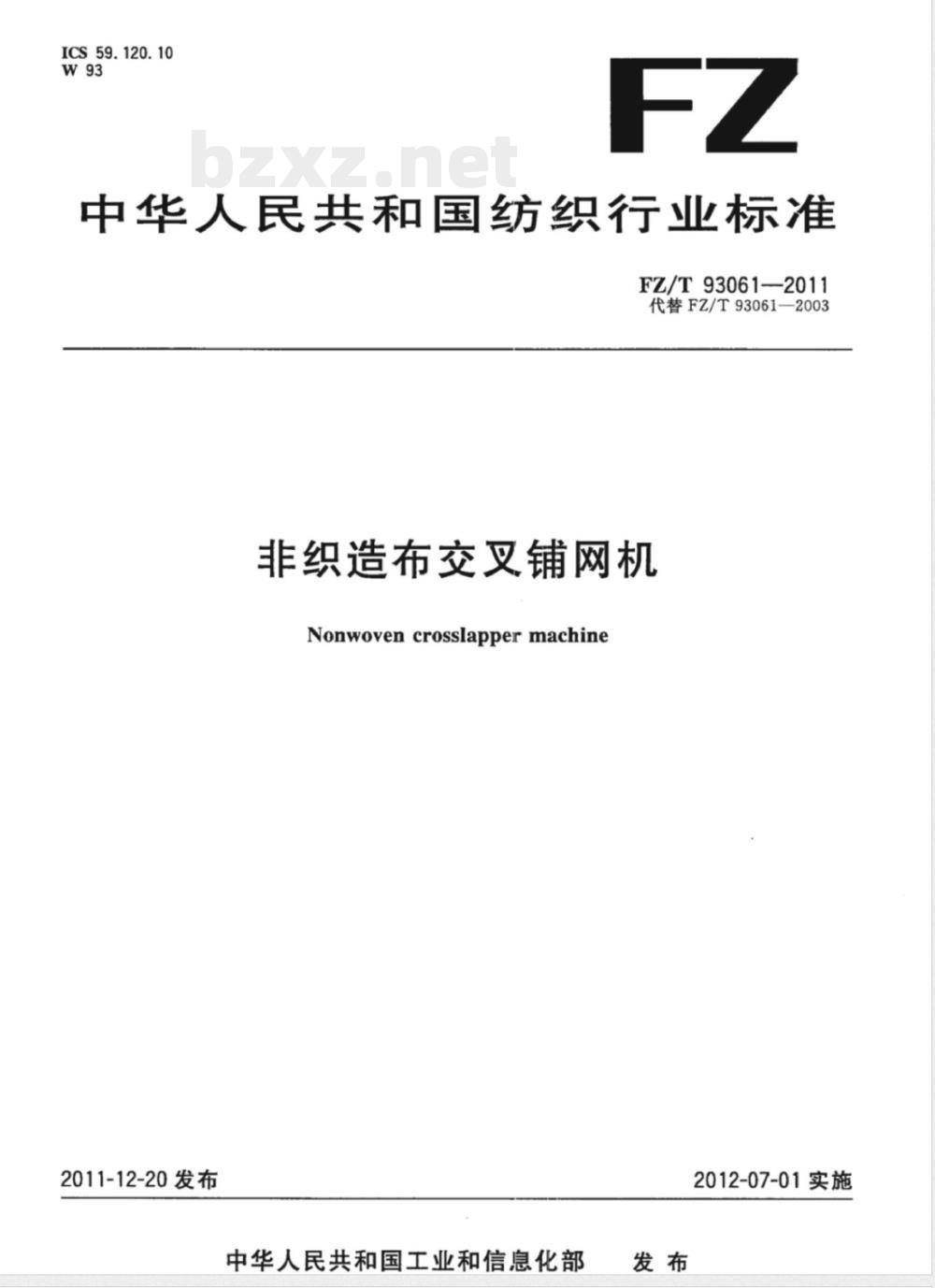

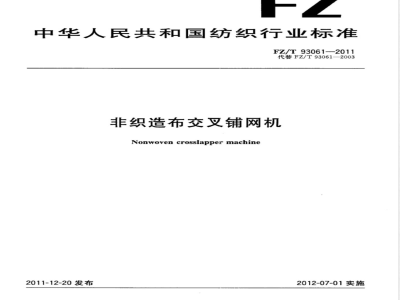

ICS 59.120.10 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93061—2011 代替 FZ/T 93061—2003 非织造布交叉铺网机 Nonwoven cross lapper machine 2011-12-20发布 中华人民共和国工业和信息化部发布 2012-07-01实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 FZ/T 93061—2003《非织造布铺网机》。与2003版相比，主要变化包括：标准名称调整为非织造布交叉铺网机；删除型号表示方法；调整技术参数范围；增加控制系统要求；更新安全标准引用；增加铺网质量要求与检测方法；补充工作环境要求；对编辑性内容进行了修改。 本标准由中国纺织工业协会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：恒天重工股份有限公司、青岛纺织机械有限公司、常熟市飞龙无纺机械有限公司、江苏迎阳无纺机械有限公司、常州市锦益机械有限公司、青岛东佳纺机集团有限公司、青岛德峰机械制造有限公司、仪征市海润纺织机械有限公司。 本标准主要起草人：元国红、范立元、韩雪龙、王志勇、翁春平、纪合聚、李德峰、徐祥、孙晓玲、陆建国、于树发。 本标准于2003年首次发布，本次为第一次修订。 1 范围 本标准规定了非织造布交叉铺网机的产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于将梳理后的松散状纤维网均匀连续折叠成具有一定宽度和厚度的多层纤维网的机械交叉铺叠式铺网机。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB 755 旋转电机定额和性能 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.3 纺织机械噪声测试规范 第3部分：非织造布机械 GB/T 17780 纺织机械安全要求 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 3 产品分类及基本参数 型式与基本参数见表1。 铺网形式：平帘式 输入网公称宽度：1500～4000 mm 输出网公称宽度：1000～12000 mm 铺网速度：20～100 m/min 成网定量：80～6000 g/m² 铺网高度调节范围：0～1500 mm 4 要求 4.1 传动系统 全机各传动件运转应平稳，无异常振动和声响。 各传动张紧装置应安全可靠，调节灵活。 铺网小车驱动电机或减速电机应能承受换向冲击。 全机各轴承温升≤20℃。 4.2 入网系统 输送带应具备防滑、抗静电性能，连接处应平滑，不得勾挂纤维。 输送带运行应平稳，不得跑偏。 4.3 铺网系统 采用帘棒式时，帘棒应平直光滑、排列均匀，间隔偏差≤1mm，连接牢固无松动。 采用胶帘时，应具备防滑、抗静电性能，连接处平滑。 帘子运行过程中应无爬行、阻滞或卡顿现象。 4.4 出网系统 出网帘与铺网小车距离及高度差应一致且调节方便。 铺网宽度、底帘高度、坡度调节应灵敏可靠。 出网帘运行应平稳，不得跑偏。 4.5 控制系统 铺网宽度、层数、速度、重叠度及出网速度应可设定、调节和存储。 具备储网及纤网横截面整形功能时，应可在触摸屏界面设置多速度控制点，并由程序控制小车速度，满足工艺调整要求。 4.6 安全和环保要求 安全保护装置必须齐全可靠。
