FZ/T 93064-2017棉粗纱机牵伸下罗拉

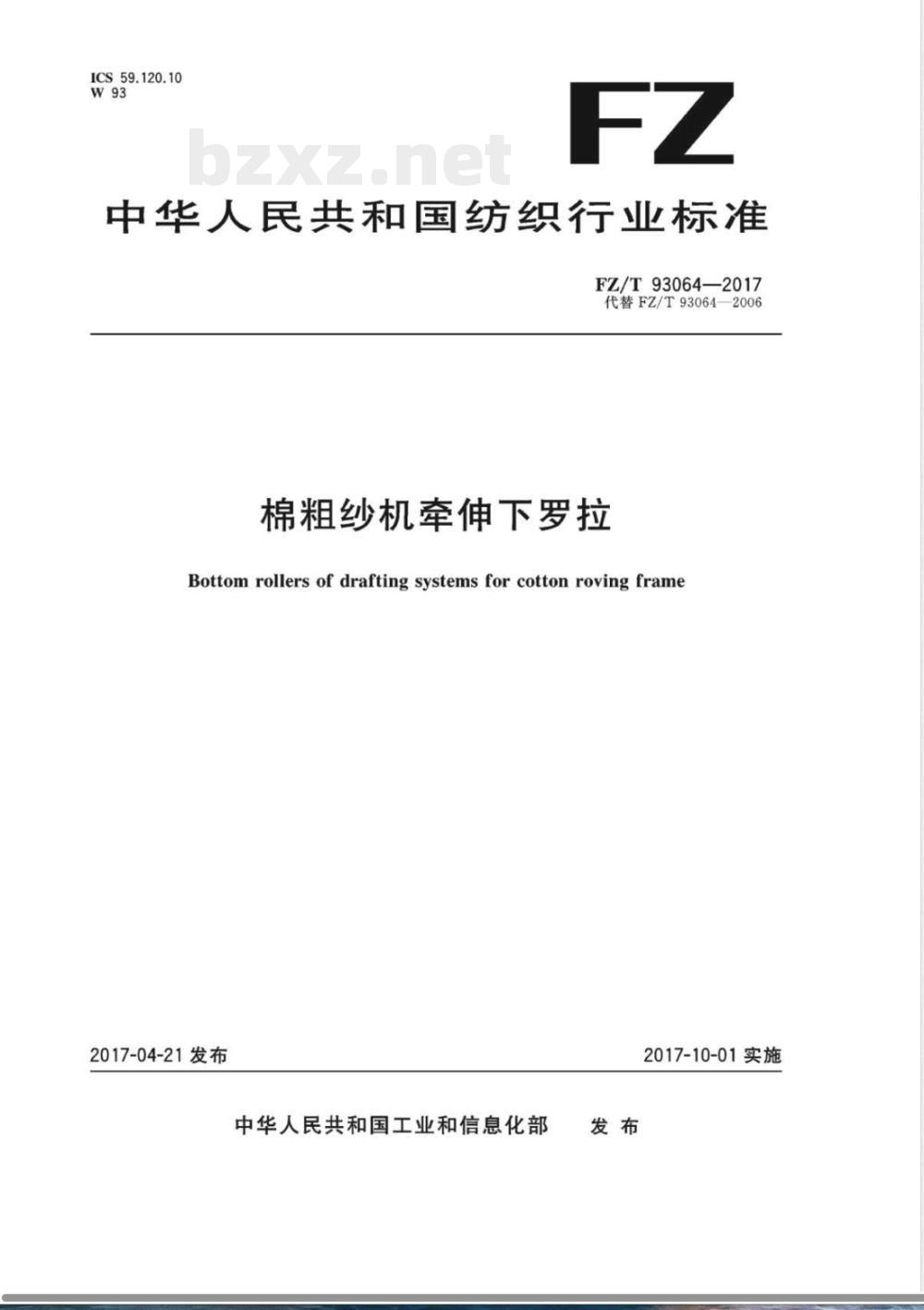

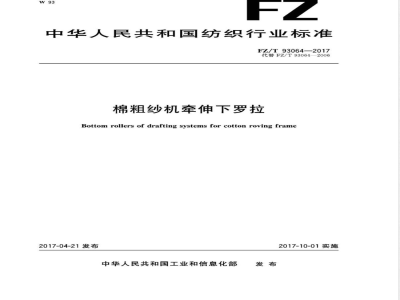

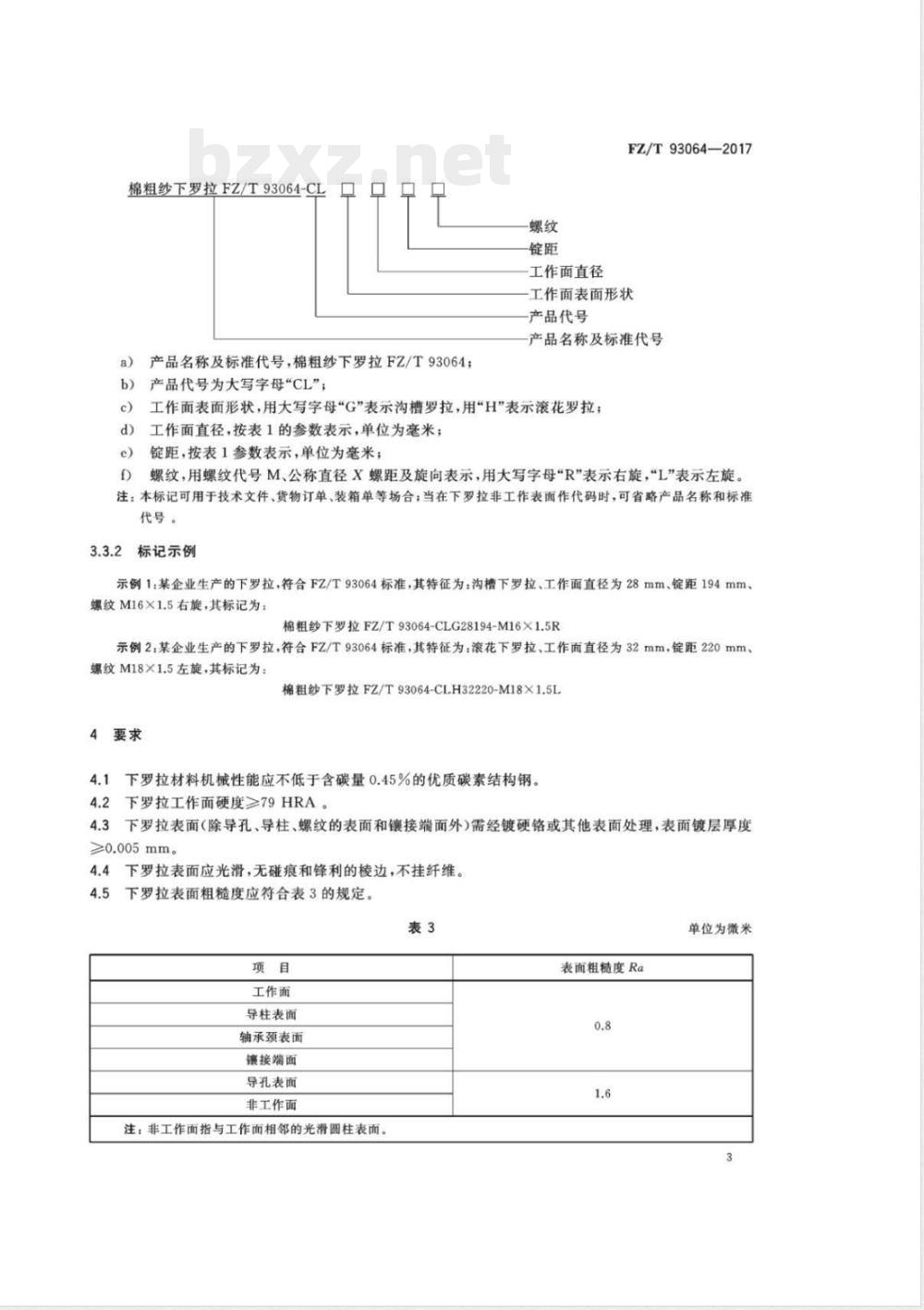

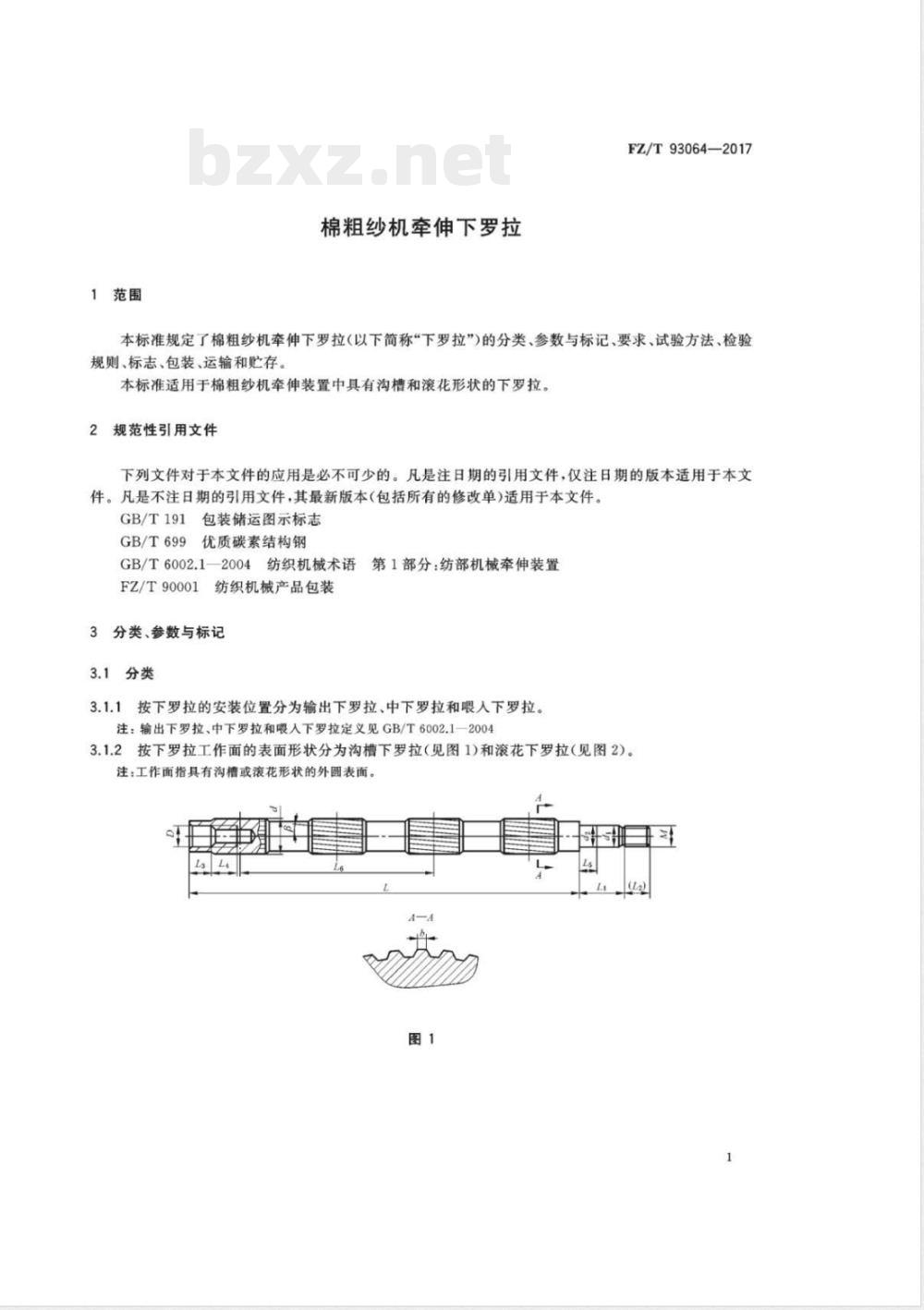

ICS 59.120.10 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93064—2017 代替 FZ/T 93064—2006 棉粗纱机牵伸下罗拉 Bottom rollers of drafting systems for cotton roving frame 2017-04-21发布 中华人民共和国工业和信息化部发布 2017-10-01实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 FZ/T 93064—2006《棉粗纱机牵伸下罗拉》。与2006版相比，主要变化包括：扩大适用范围，增加分类与标记内容；增加规格及锭距参数；提高材料、硬度及表面镀层要求；增加轴承颈相关参数及检测要求；调整长度公差；提高圆跳动精度要求；修改合格率判定方法等。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：常州同和纺织机械制造有限公司、国家纺织机械质量监督检验中心、山西经纬纺织机械专件有限公司、东台市润生纺机专件有限公司、上海良纺机械专件有限公司、天津宏大纺织机械有限公司、河北太行纺织机械有限公司、无锡宏源机电科技股份有限公司。 本标准主要起草人：高立胜、徐向红、张润丽、潘涛、吴春明、冯广轩、多海山、刘许红。 本标准所代替标准的历次版本为：FZ/T 93064—2006。 1 范围 本标准规定了棉粗纱机牵伸下罗拉（以下简称“下罗拉”）的分类、参数与标记、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于棉粗纱机牵伸装置中具有沟槽和滚花形状的下罗拉。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB/T 699 优质碳素结构钢 GB/T 6002.1—2004 纺织机械术语 第1部分：纺部机械牵伸装置 FZ/T 90001 纺织机械产品包装 3 分类、参数与标记 3.1 分类 3.1.1 按安装位置分为：输出下罗拉、中下罗拉和喂入下罗拉。 3.1.2 按工作面形状分为：沟槽下罗拉（图1）和滚花下罗拉（图2）。 工作面指具有沟槽或滚花形状的外圆表面。 图1 沟槽下罗拉 图2 滚花下罗拉 3.2 参数 参数见表1与表2。 表1 工作面直径及结构参数（部分）： 沟槽罗拉与滚花罗拉工作面直径d：25、28、28.5、31.7、32 mm等； 导柱直径d1：16.5、18、19、21 mm； 轴承颈直径ds：16.5、19、21 mm； 导孔直径D：16.5、19、21 mm； 螺纹规格：M16×1.5、M18×1.5、M20×1.5等。 表2 沟槽数Z及螺旋角β等参数（节选）： 沟槽数Z：53～66范围内多规格配置； 螺旋角β：100°～120°； 相关长度参数L、L2、Ls按规格对应变化（单位：mm）。 3.3 标记 标记内容依次包括产品名称、标准号、结构型式、规格参数等内容。
