FZ/T 93068-2010集聚纺纱用网格圈

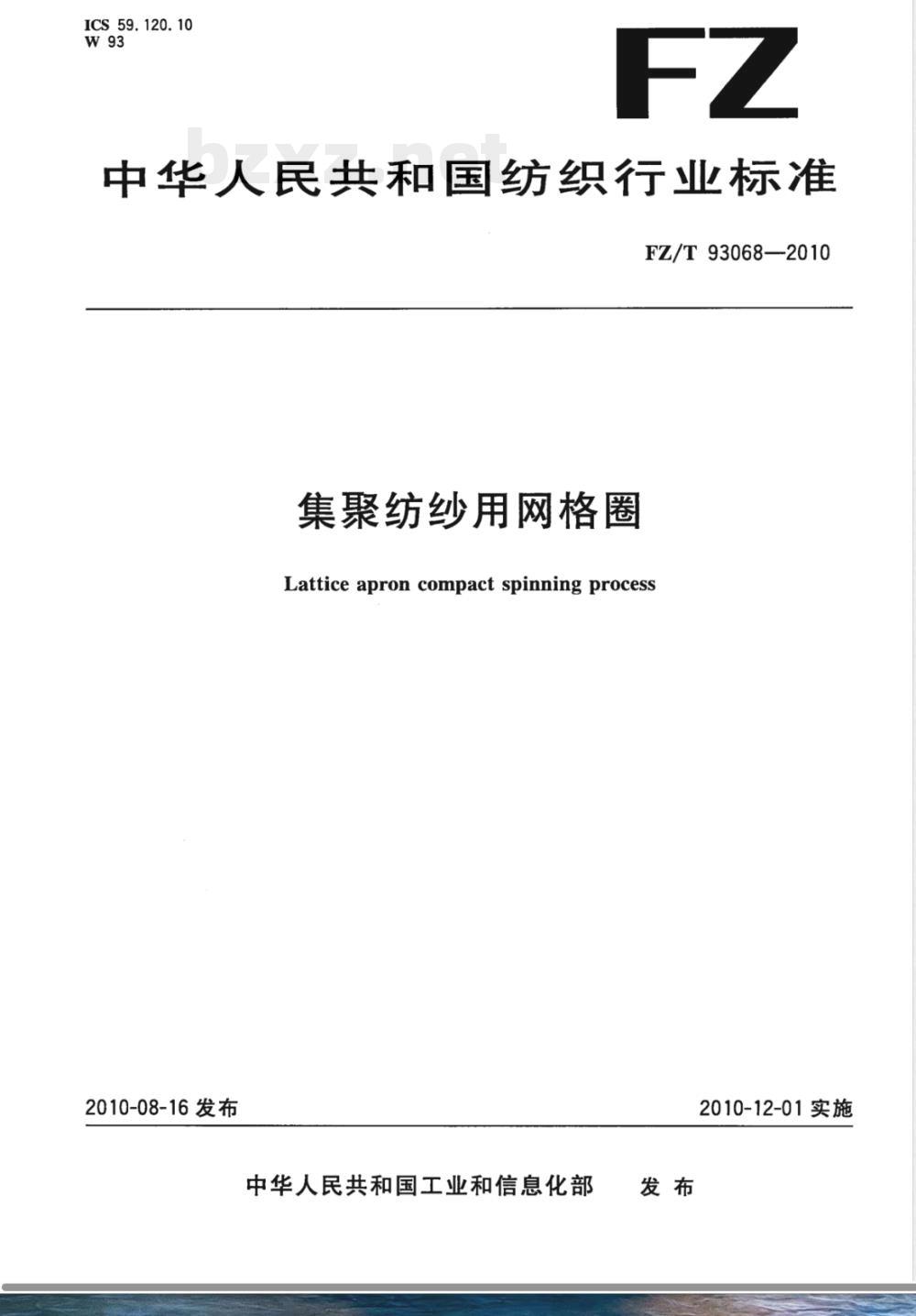

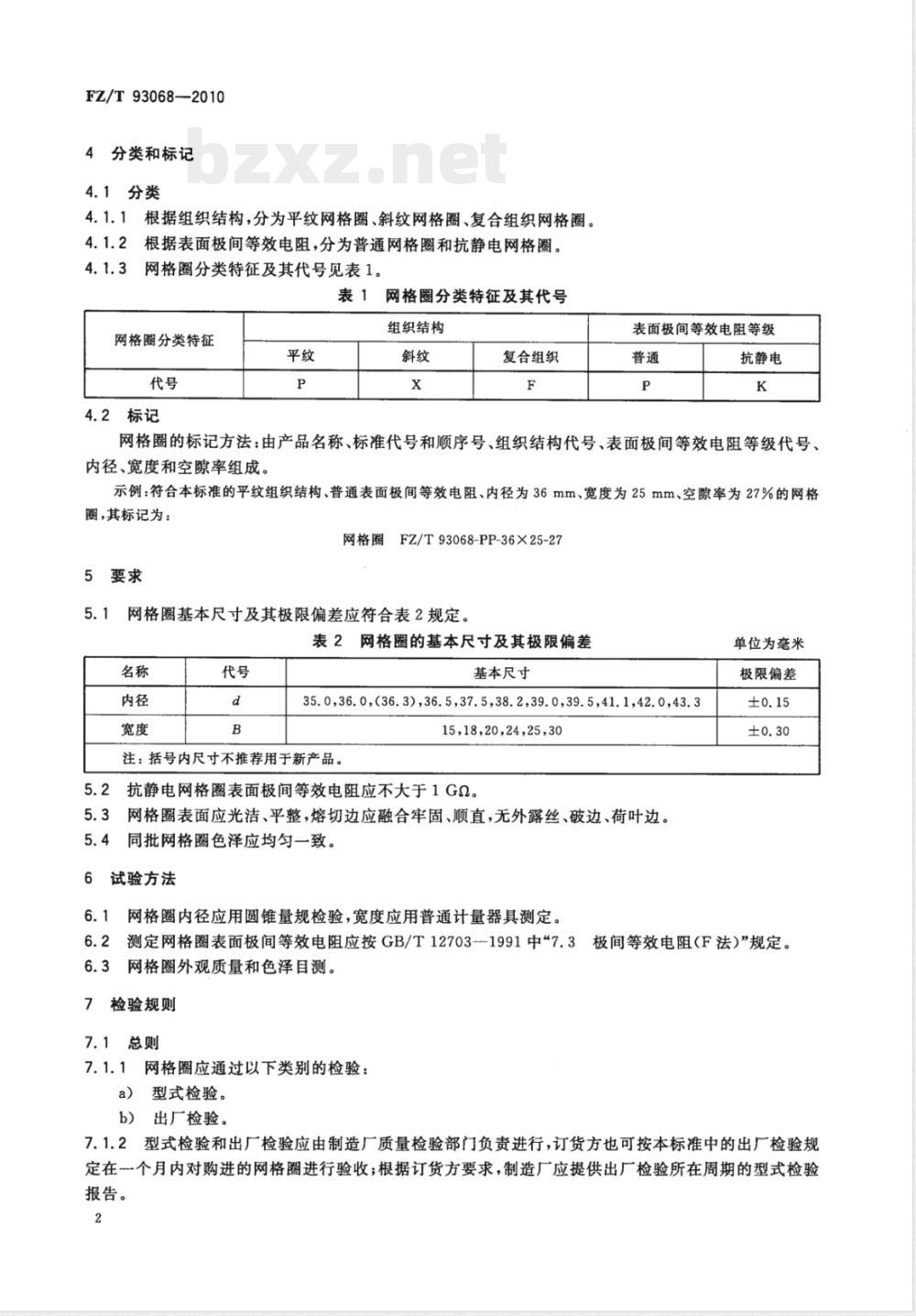

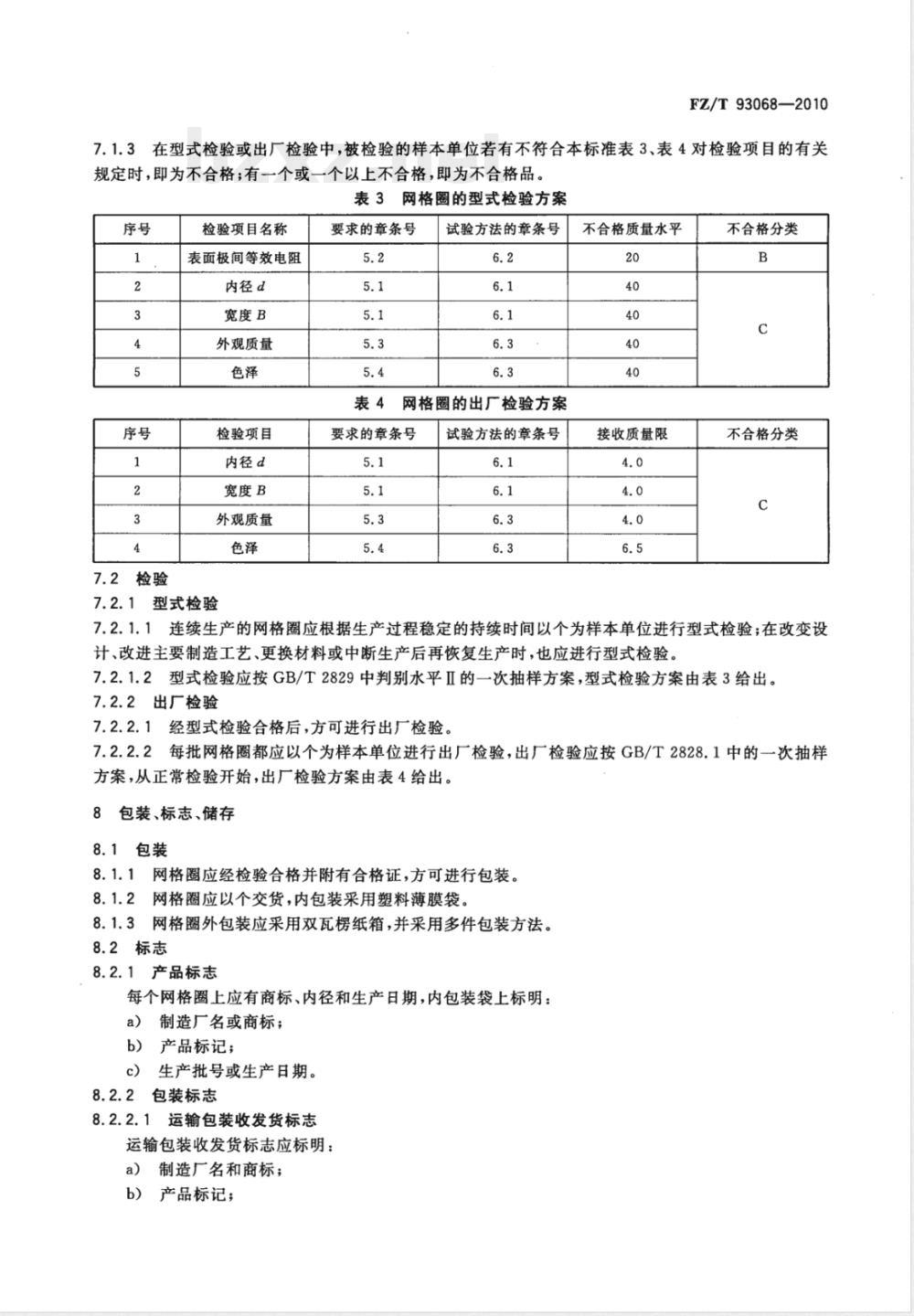

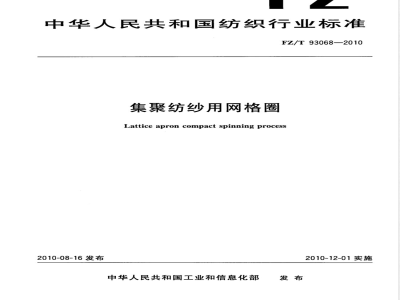

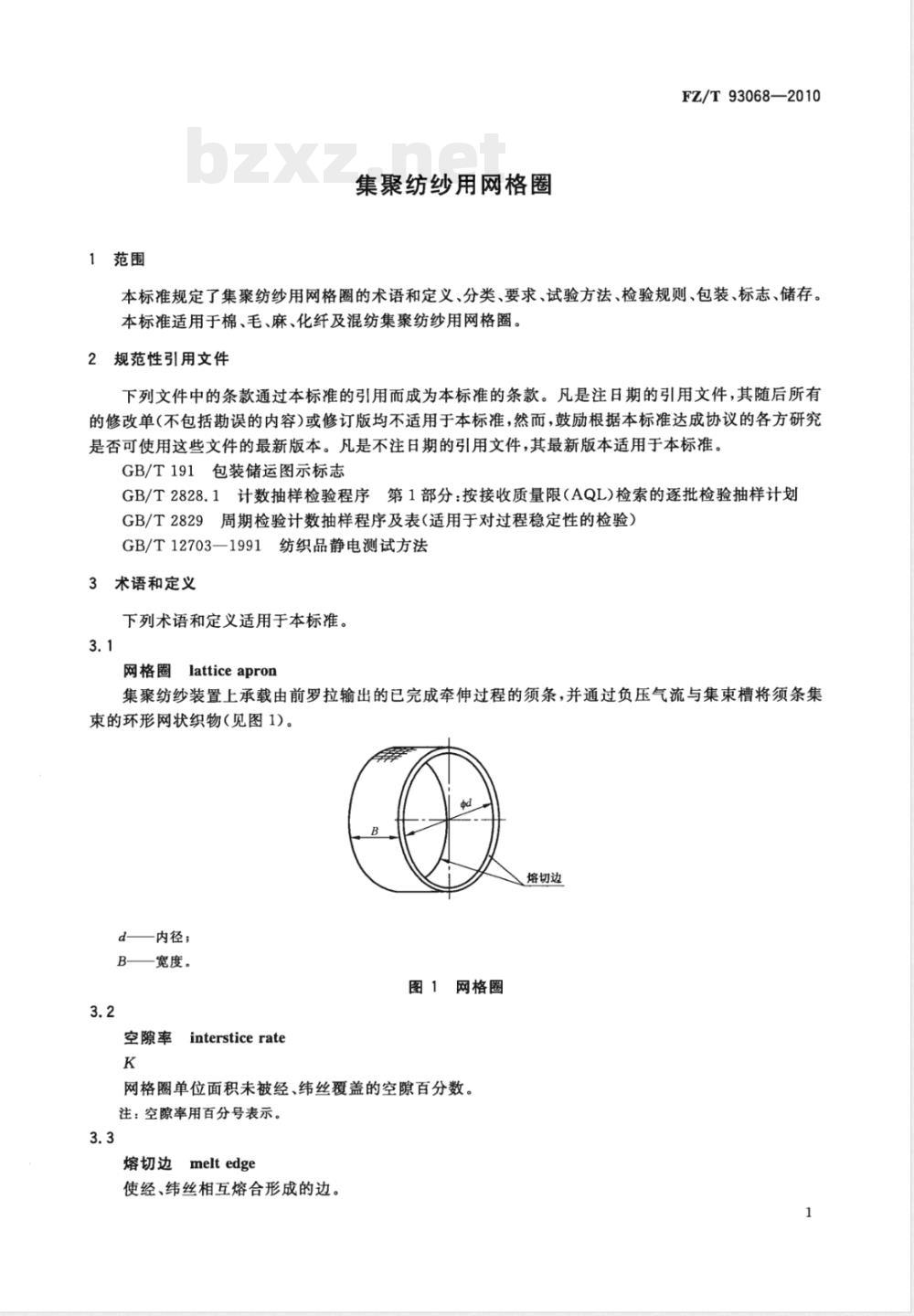

ICS 59.120.10 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93068—2010 集聚纺纱用网格圈 Lattice apron compact spinning process 2010-08-16发布 中华人民共和国工业和信息化部发布 2010-12-01实施 本标准由中国纺织工业协会提出。 前言 本标准由全国纺织机械与附件标准化技术委员会归口。 本标准起草单位：无锡集聚纺织器械有限公司、江阴市华方新技术科研有限公司、宁波德昌精密纺织机械有限公司、盐城市海马纺织机械有限公司、陕西纺织器材研究所。 本标准主要起草人：秋黎凤、赵玉生、钱炳文、钱华芳、吴奕宏、高勇、方扬、钱雷鸣、陆宗源、陆立秋。 1 范围 本标准规定了集聚纺纱用网格圈的术语和定义、分类、要求、试验方法、检验规则、包装、标志及储存。 本标准适用于棉、毛、麻、化纤及混纺集聚纺纱用网格圈。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。 GB/T 191 包装储运图示标志 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T 12703—1991 纺织品静电测试方法 3 术语和定义 3.1 网格圈 lattice apron 集聚纺纱装置上承载由前罗拉输出的已完成牵伸过程的须条，并通过负压气流与集束槽将须条集束的环形网状织物（见图1）。 图1 网格圈示意 3.2 空隙率 interstice rate 网格圈单位面积未被经、纬丝覆盖的空隙百分数，用百分号表示。 3.3 熔切边 melt edge 使经、纬丝相互熔合形成的边缘结构。 4 分类和标记 4.1 分类 4.1.1 按组织结构分为：平纹网格圈、斜纹网格圈、复合组织网格圈。 4.1.2 按表面极间等效电阻分为：普通网格圈、抗静电网格圈。 4.1.3 分类代号如下： 平纹 P，斜纹 X，复合组织 F；普通 P，抗静电 A。 4.2 标记 网格圈标记由产品名称、标准号及顺序号、组织结构代号、表面电阻等级代号、内径、宽度和空隙率组成。 示例：平纹结构、普通电阻等级、内径36 mm、宽度25 mm、空隙率27%的网格圈标记为： 网格圈 FZ/T93068-PP-36X25-27 5 要求 5.1 网格圈基本尺寸及极限偏差应符合规定： 内径d：35.0～43.3 mm（部分规格不推荐用于新产品） 宽度B：15～30 mm 内径极限偏差：±0.15 mm 宽度极限偏差：±0.30 mm 5.2 抗静电网格圈表面极间等效电阻≤1 GΩ。 5.3 网格圈表面应光洁平整，熔切边应融合牢固、顺直，无外露丝、破边或荷叶边。 5.4 同批网格圈色泽应均匀一致。 6 试验方法 6.1 内径采用圆锥量规检验，宽度采用常规计量器具测定。 6.2 表面极间等效电阻按 GB/T 12703—1991 中相关方法测定。 6.3 外观质量与色泽采用目测检查。 7 检验规则 7.1 总则 网格圈检验分为型式检验和出厂检验，由制造厂质量检验部门负责，订货方可按出厂检验要求进行验收。 7.2 不合格判定 在检验中，任何样本若不符合标准规定即判为不合格品，一个或以上不合格即整批判不合格。 （后续表3、检验方案等内容未完整识别）
