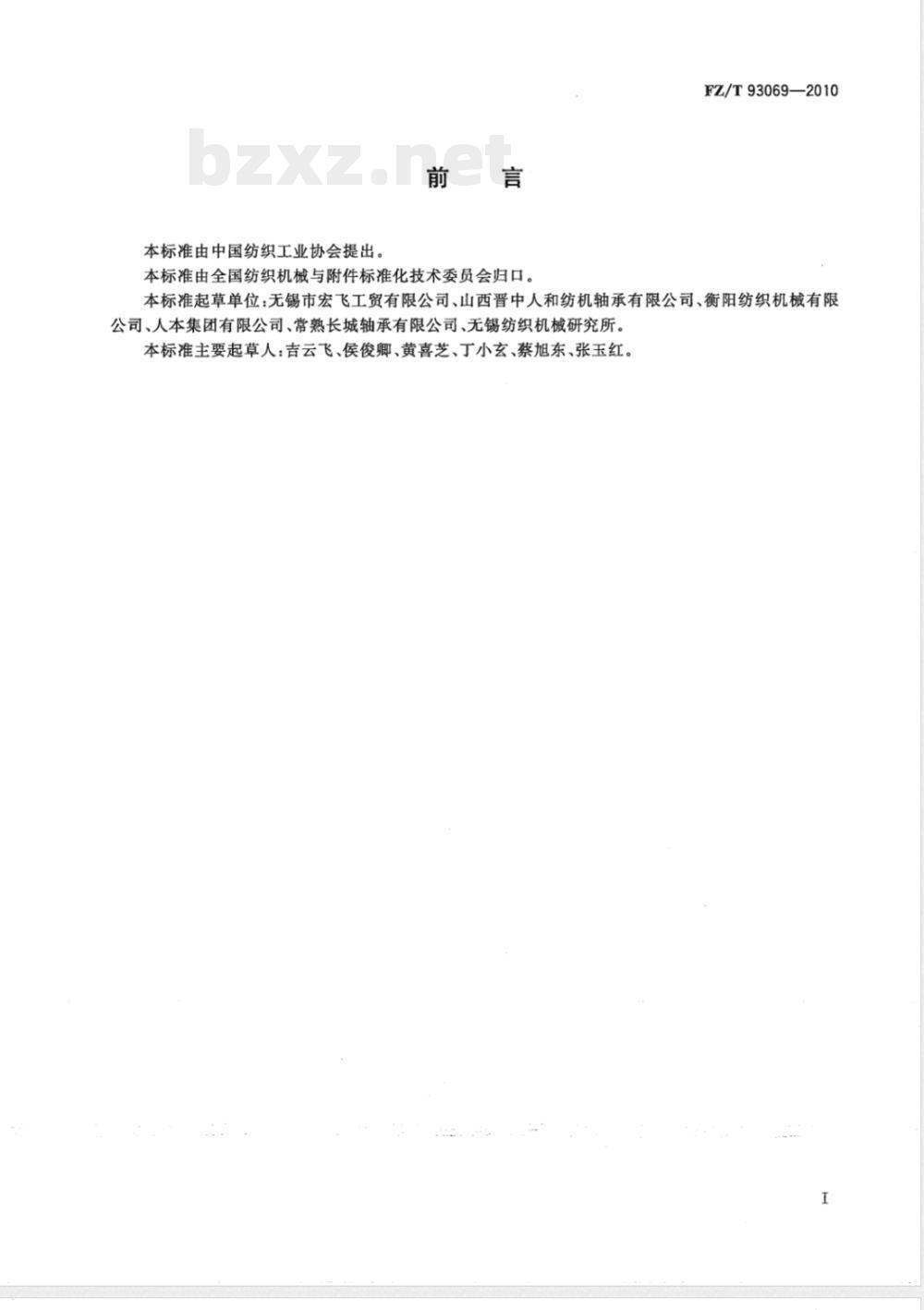

本标准由中国纺织工业协会提出。前
本标准由全国纺织机械与附件标准化技术委员会归口。FZ/T93069—2010
本标准起草单位：无锡市宏飞工贸有限公司、山西晋中人和纺机轴承有限公司、衡阳纺织机械有限公司、人本集团有限公司、常熟长城轴承有限公司、无锡纺织机械研究所。本标准主要起草人：吉云飞、侯俊卿、黄喜芝、丁小玄、蔡旭东、张玉红。.

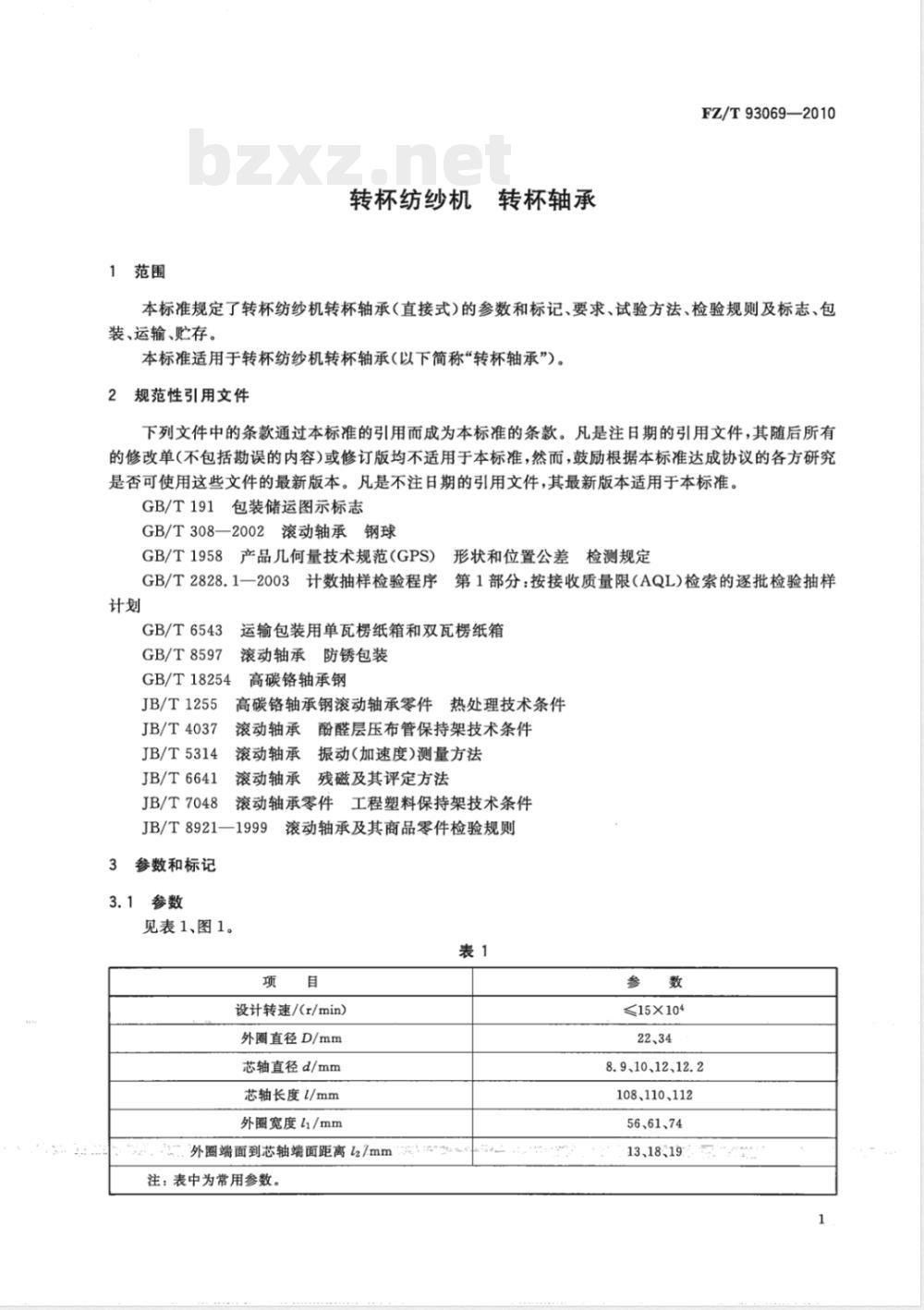

1范围
转杯纺纱机
转杯轴承
FZ/T93069—2010
本标准规定了转杯纺纱机转杯轴承（直接式）的参数和标记、要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于转杯纺纱机转杯轴承（以下简称“转杯轴承”）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。包装储运图示标志
GB/T191
GB/T308—2002滚动轴承钢球
产品几何量技术规范（GPS）形状和位置公差检测规定GB/T1958
GB/T2828.1—2003
3计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划
GB/T6543
GB/T8597
GB/T18254
JB/T1255
JB/T4037
JB/T5314
JB/T6641
JB/T7048
运输包装用单瓦楞纸箱和双瓦楞纸箱滚动轴承防锈包装
高碳铬轴承钢
高碳铬轴承钢滚动轴承零件热处理技术条件滚动轴承酚醛层压布管保持架技术条件滚动轴承振动(加速度)测量方法滚动轴承残磁及其评定方法
滚动轴承零件工程塑料保持架技术条件JB/T8921—1999
3参数和标记
3.1参数
见表1、图1。
滚动轴承及其商品零件检验规则表1
设计转速/(r/min)）
外圈直径D/mm
芯轴直径d/mm
芯轴长度1/mm
外圈宽度1/mm
外圈端面到芯轴端面距离l27mm
注：表中为常用参数。
《15×104
22、34
8.9、10、12、12.2
108、110、112
56、61、74
13、18、19
FZ/T93069—2010
1—芯轴；
加油环；
3——外圈；
4--固定环；

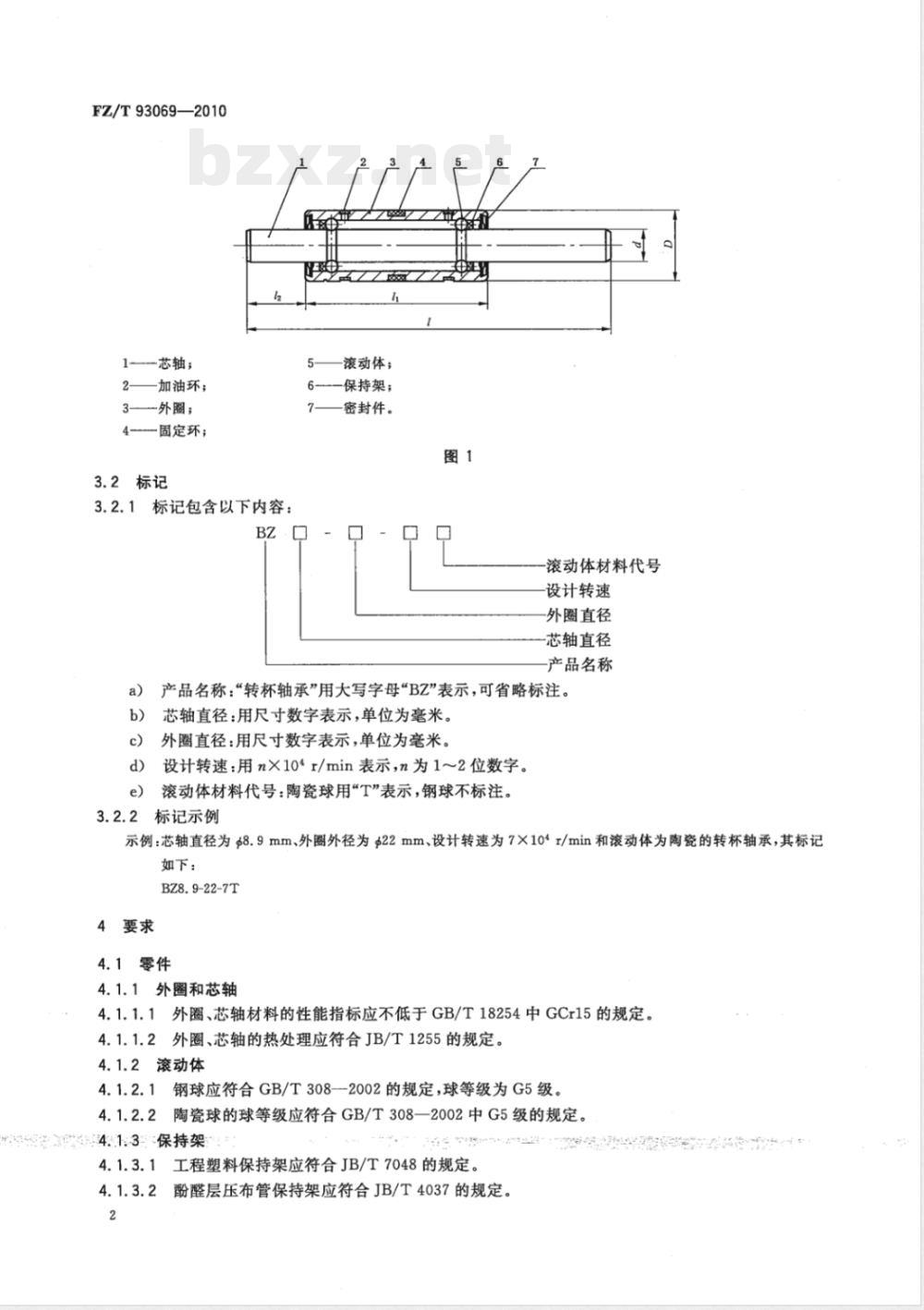

3.2标记
3.2.1标记包含以下内容：
滚动体；
保持架；
密封件。
滚动体材料代号
设计转速
外圈直径
芯轴直径
产品名称
a）产品名称：“转杯轴承”用大写字母“BZ”表示，可省略标注。芯轴直径：用尺寸数字表示，单位为毫米。b）
外圈直径：用尺寸数字表示，单位为毫米。设计转速：用n×104r/min表示，n为1～2位数字。滚动体材料代号：陶瓷球用“T”表示，钢球不标注。e）
3.2.2标记示例
示例：芯轴直径为$8.9mm、外圈外径为$22mm、设计转速为7×10*r/min和滚动体为陶瓷的转杯轴承，其标记如下：下载标准就来标准下载网
BZ8.9-22-7T
4要求
4.1零件
4.1.1外圈和芯轴
4.1.1.1外圈、芯轴材料的性能指标应不低于GB/T18254中GCr15的规定。4.1.1.2外圈、芯轴的热处理应符合JB/T1255的规定。4.1.2滚动体
4.1.2.1钢球应符合GB/T308--2002的规定，球等级为G5级。4.1.2.2陶瓷球的球等级应符合GB/T308一2002中G5级的规定。4.1：3保持架
4.1.3.1工程塑料保持架应符合JB/T7048的规定。酚醛层压布管保持架应符合JB/T4037的规定。4.1.3.2
4.2成套
4.2.1转杯轴承的振动加速度级≤45dB。4.2.2转杯轴承的残磁强度（带磁性零件的轴承除外)≤0.4mT。4.2.3转杯轴承的温升≤25℃。
4.2.4转杯轴承的径向游隙<0.015mm。4.2.5芯轴对外圈轴线的径向圆跳动公差0.005mm。4.2.6外圈直径D、芯轴直径d尺寸应符合图纸要求。4.2.7转杯轴承应旋转灵活、平稳、无阻滞现象。4.2.8转杯轴承内应加注润滑脂（油），并可补充。4.2.9转杯轴承应密封良好，无持续漏脂现象。4.2.10加油环和固定环的外圆表面应低于外圈的外圆表面。4.2.11
转杯轴承表面应无锈蚀、磕碰等缺陷。4.2.12
在正常工作条件下，转杯轴承平均使用寿命应不低于9000h。5试验方法
外圈、芯轴材料的性能（4.1.1.1)按GB/T18254的规定检测。5.2外圈、芯轴的热处理性能（4.1.1.2)按JB/T1255的规定检测。5.3滚动体（4.1.2)按GB/T308—2002的规定检测。5.4工程塑料保持架（4.1.3.1)按JB/T7048的规定检测。5.5酚醛层压布管保持架（4.1.3.2)按JB/T4037的规定检测。5.6振动加速度级（4.2.1)按JB/T5314的规定检测。5.7
残磁强度（4.2.2)用特斯拉计，按JB/T6641的规定检测。5.8轴承温升（4.2.3)用红外线测温仪，在下列条件下检测：a)
装上适配的杯头后，在主机或试验台上进行测试；龙带张力为20N；
测试转速：转杯轴承设计速度的80%；d）运转时间：2h。

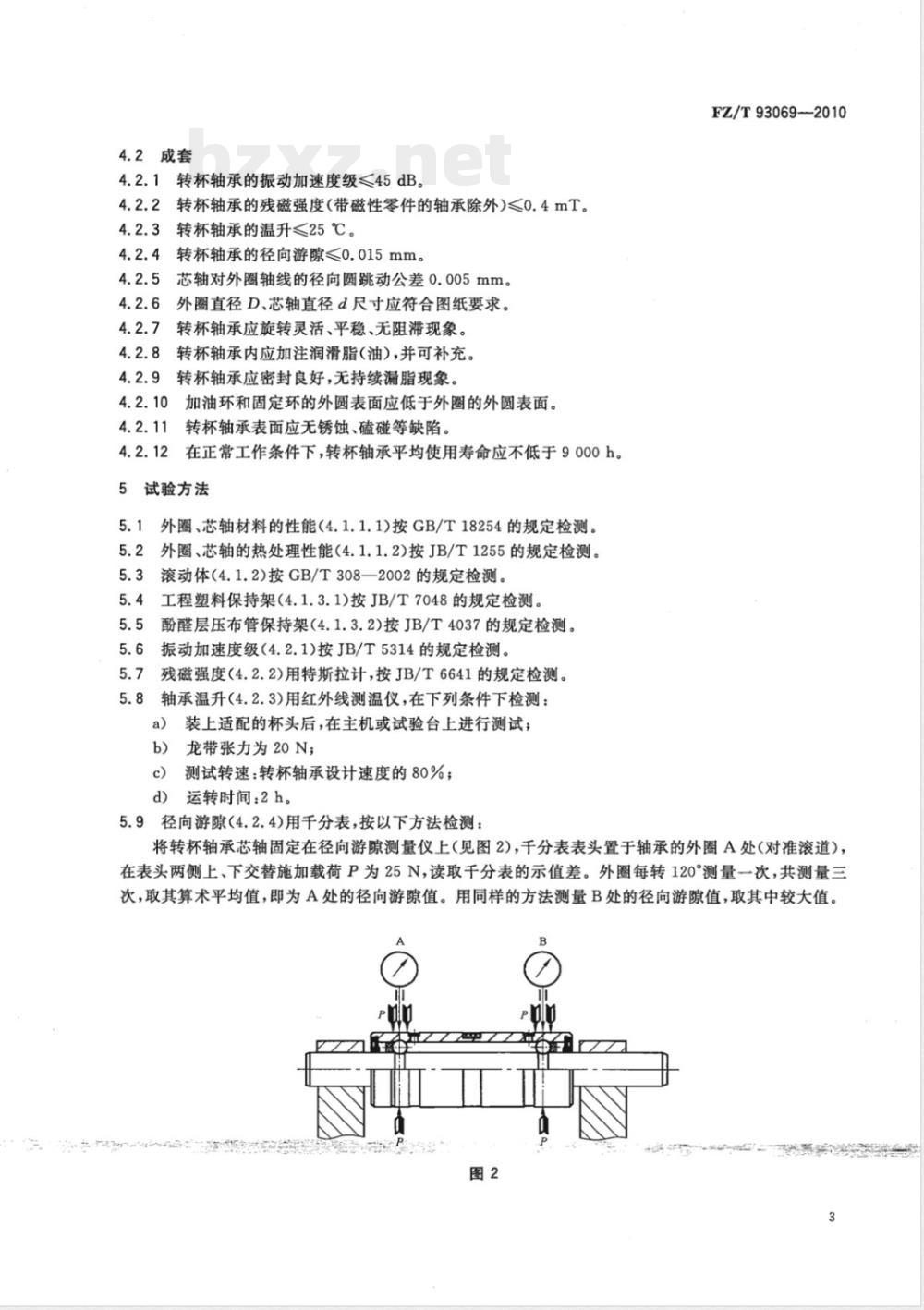

5.9径向游隙（4.2.4)用千分表，按以下方法检测：FZ/T93069-2010
将转杯轴承芯轴固定在径向游隙测量仪上（见图2)，千分表表头置于轴承的外圈A处（对准滚道），在表头两侧上、下交替施加载荷P为25N，读取千分表的示值差。外圈每转120°测量一次，共测量三次，取其算术平均值，即为A处的径向游隙值。用同样的方法测量B处的径向游隙值，取其中较大值。A
FZ/T93069-—2010
5.10芯轴的径向圆跳动（4.2.5），按GB/T1958的规定，以外圈轴线为基准，用千分表检测。5.11外圈直径D、芯轴直径d的尺寸（4.2.6)，用外径检查仪检测。5.12转杯轴承密封性（4.2.9），将转杯装在主机或试验台上，在工作转速下运转10min，取下后将转杯轴承表面擦拭于净，再运转10min，目测其表面有无漏脂现象5.13转杯轴承的平均使用寿命（4.2.12），在正常工作条件下计算连续使用的时间。5.14其余项目（4.2.7,4.2.8、4.2.10、4.2.11)，感官检测。检验规则
6.1型式检验
6.1.1在下列情况之一时，应进行型式检验：新产品投产鉴定时；
结构、工艺、材料有较大改变时；b）
产品长期停产，恢复生产时；
第三方进行质量检验时。
6.1.2检验项目：见第4章。
6.2出厂检验
6.2.1产品由生产企业的检验部门检验合格后方可出厂，并应附有产品合格证。6.2.2检验项目：见4.2.1~4.2.11。6.3抽样方法和判定规则
6.3.1零件
6.3.1.1按JB/T8921-1999的规定，外圈、芯轴及钢球的材料和热处理（硬度、钢球的压碎载荷)为关键项目，检验项目、抽检数量和接收质量限AQL，见表2。表2
表3。
检验项目
外圈、芯轴及钢球的硬度
钢球的压碎载荷
151~3500
>3 500
样本数量
按JB/T8921一1999的规定，钢球(或陶瓷球)的检验项目、抽检数量和接收质量限AQL，见表3
检验项目
球直径变动量
球形误差
外观质量
表面粗糙度
6.3.2成套
样本数量
按特殊检验水平S-4抽取
501~35000
>35000
按GB/T2828.1一2003的规定，采用正常检验一次抽样方案，从正常检验开始，选用一般检验水平4
FZ/T93069—2010
Ⅱ，主要项目的接收质量限AQL为I级1.0、Ⅱ级1.5，次要项目的接收质量限AQL为I级2.5、Ⅱ级4.0，检验项目见表4和表5。
振动加速度级
径向游隙
芯轴对外圈轴线的径向圆跳动
外图直径D
芯轴直径d
平均使用寿命
残磁强度
旋转灵活性
密封性
加油环和固定环的安装情况
外观质量
主要项目
次要项目
样本经过检验，零件的不合格数均小于拒收数，成套的不合格数均小于I级或Ⅱ级的拒收数，则判定该样本符合标准I级或Ⅱ级要求；反之，判为该样本不符合标准I级或Ⅱ级要求。7
7.1包装箱的储运图示、标志按GB/T191的规定。7.2转杯轴承表面应标识产品标记和生产日期。8包装、运输、贮存
8.1产品的防锈包装按GB/T8597的规定，运输包装按GB/T6543的规定，并有防震措施。8.2瓦楞纸箱在储运过程中应避免雨雪、暴晒、受潮和污染，不得采用有损纸箱质量的运输、装卸及工具。
8.3产品出厂后，在良好的防潮及通风贮存条件下，包装箱内产品的防潮防锈有效期自出厂起为一年。FZ/T93069-2010
